Querstreben installieren

Mithilfe der Informationen in diesem Abschnitt können Sie die Querstreben installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Das System unterstützt zwei Arten von vorderen Querstreben, wie in der untenstehenden Abbildung gezeigt (1 und 2). Die Dreieck-Markierungen verdeutlichen die Unterschiede zwischen diesen Arten. Achten Sie darauf, dass Sie die vordere Querstrebe 2 verwenden, wenn das System mit der gemeinsam genutzten Connect-X 8-E/A-Konfiguration betrieben wird.

    Abbildung 1. Arten vorderer Querstreben

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Positionieren Sie die vordere und hintere Querstrebe im Einbaurahmen.

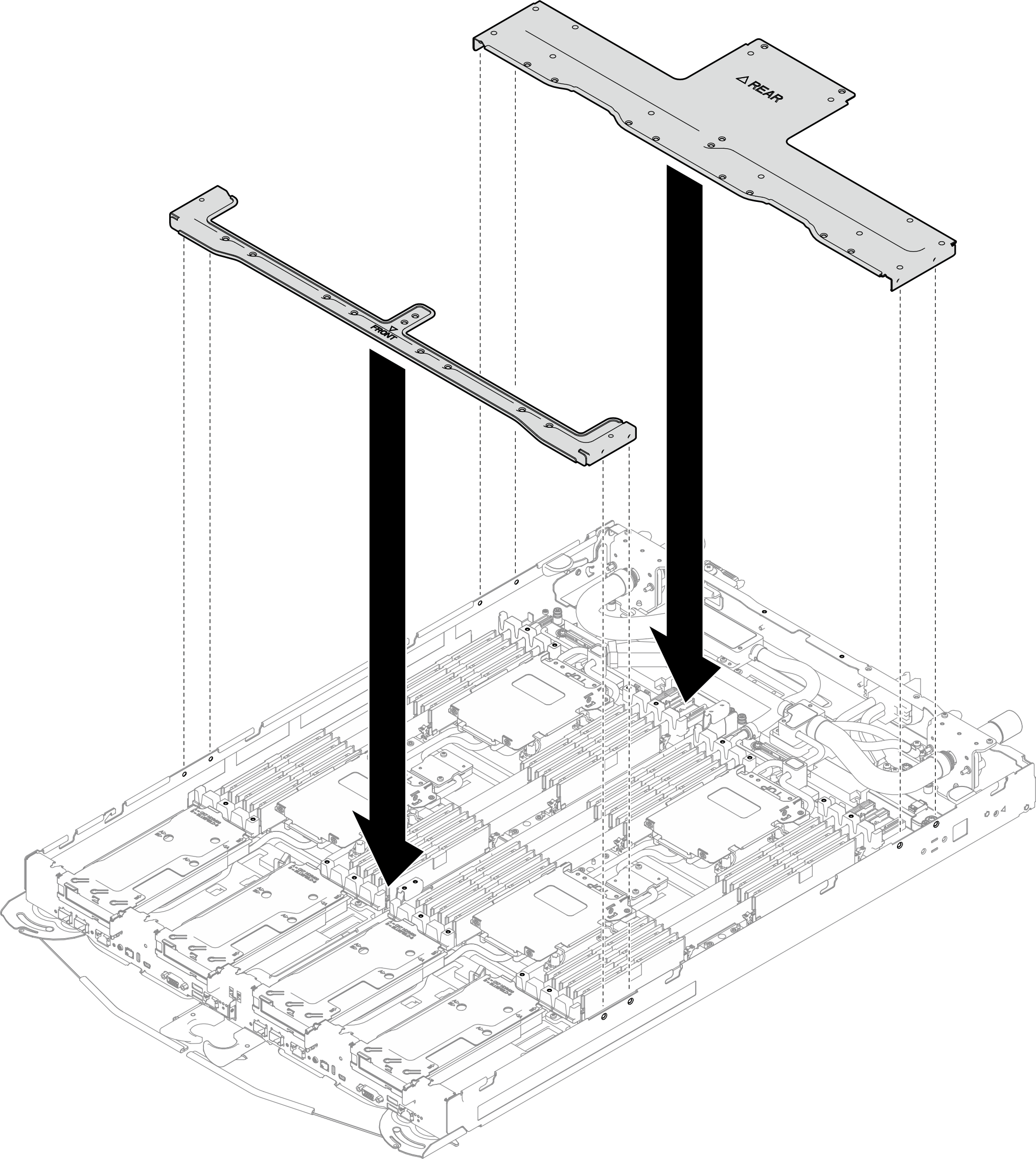

    Abbildung 2. Platzieren der Querstreben im Einbaurahmen

  2. Installieren Sie die vordere und hintere Querstrebe im Einbaurahmen.
    1. Bringen Sie 18 PH1-Schrauben an, um die Querstreben zu befestigen.

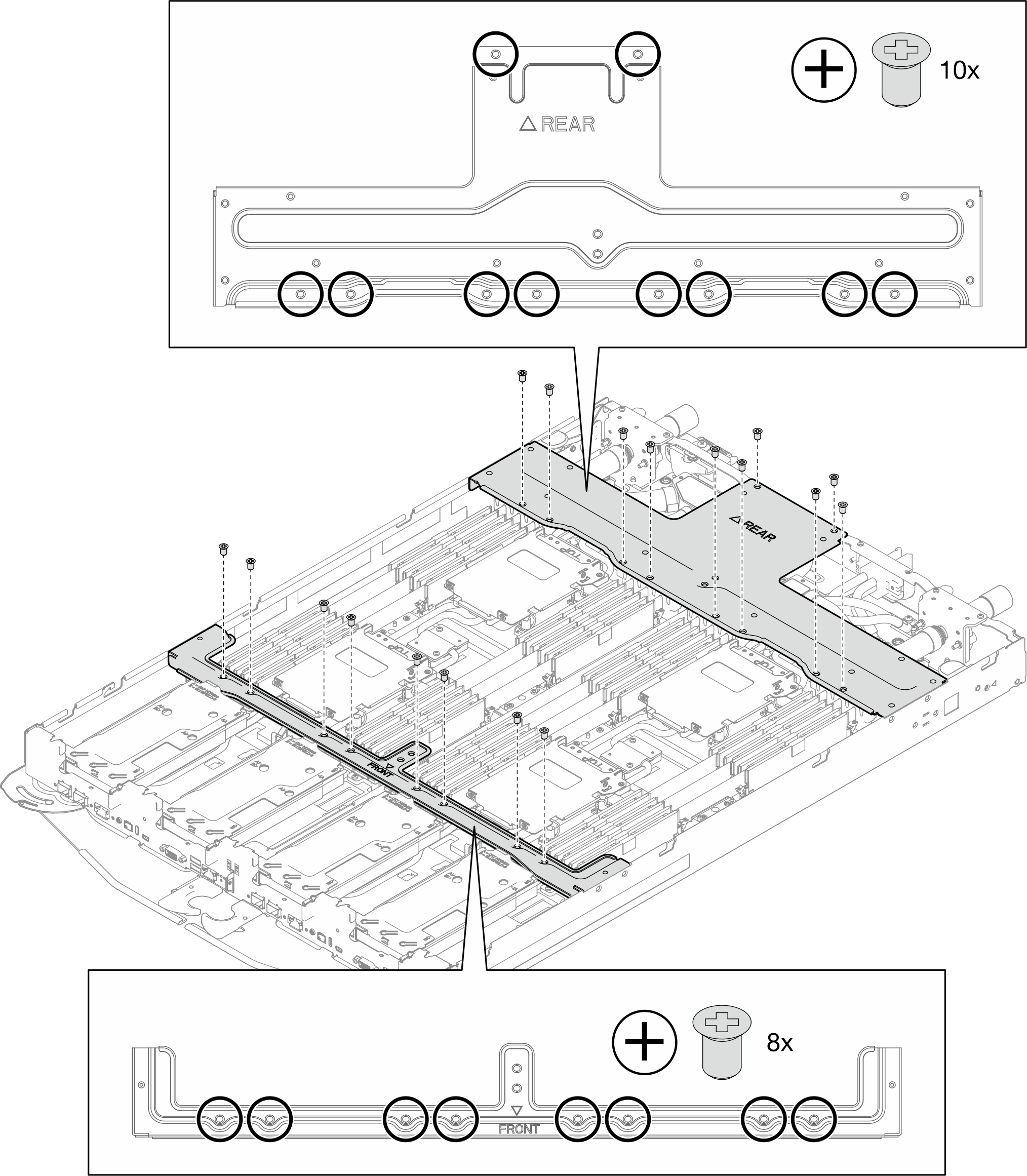

      Abbildung 3. Installation der vorderen und hinteren Querstreben (18 Schrauben)

    2. Befestigen Sie 12 x PH1-Schrauben, um die Querstreben zu installieren.

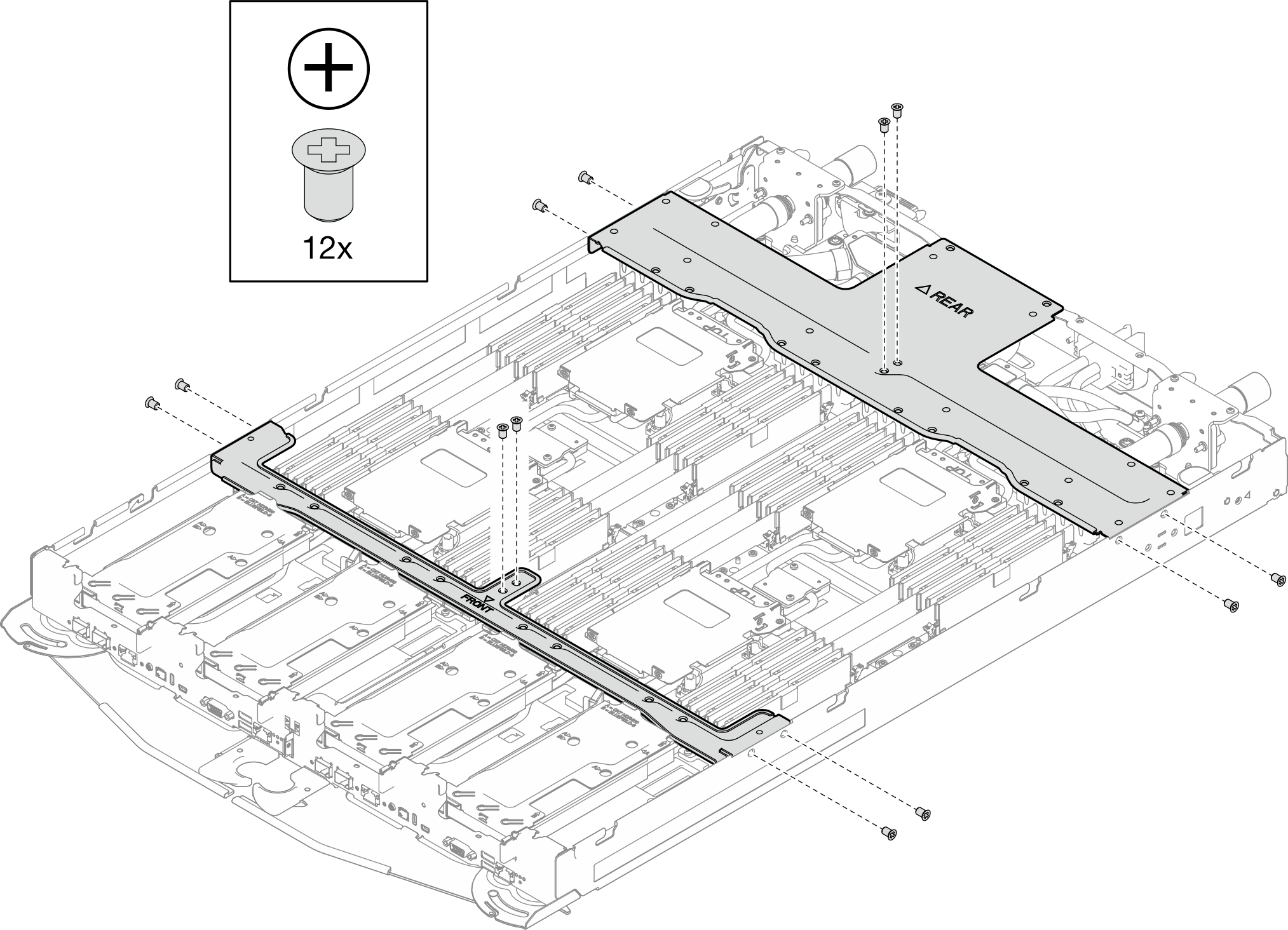

      Abbildung 4. Installation der vorderen und hinteren Querstreben (12 Schrauben)

Nach dieser Aufgabe

  1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.
  4. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
    Anmerkung

    Für die gemeinsam genutzte E/A-Konfiguration ist eine bestimmte Einschaltreihenfolge der Knoten erforderlich. Beim Einschalten des Systems schalten Sie zuerst Knoten B und dann Knoten A ein. Weitere Informationen finden Sie unter Kabelführung für den PCIe-Adapter.
