Installation des traverses

Les informations suivantes vous permettent d’installer les traverses.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Le système prend en charge deux types de barres transversales avant, représentées en 1 et 2 sur l’illustration ci-dessous, les marques triangulaires mettant en évidence leurs différences. Veillez à utiliser la barre transversale avant 2 si le système utilise la configuration d’E-S partagées pour Connect-X 8.

    Figure 1. Types de barres transversales avant

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Positionnez les traverses avant et arrière sur le plateau.

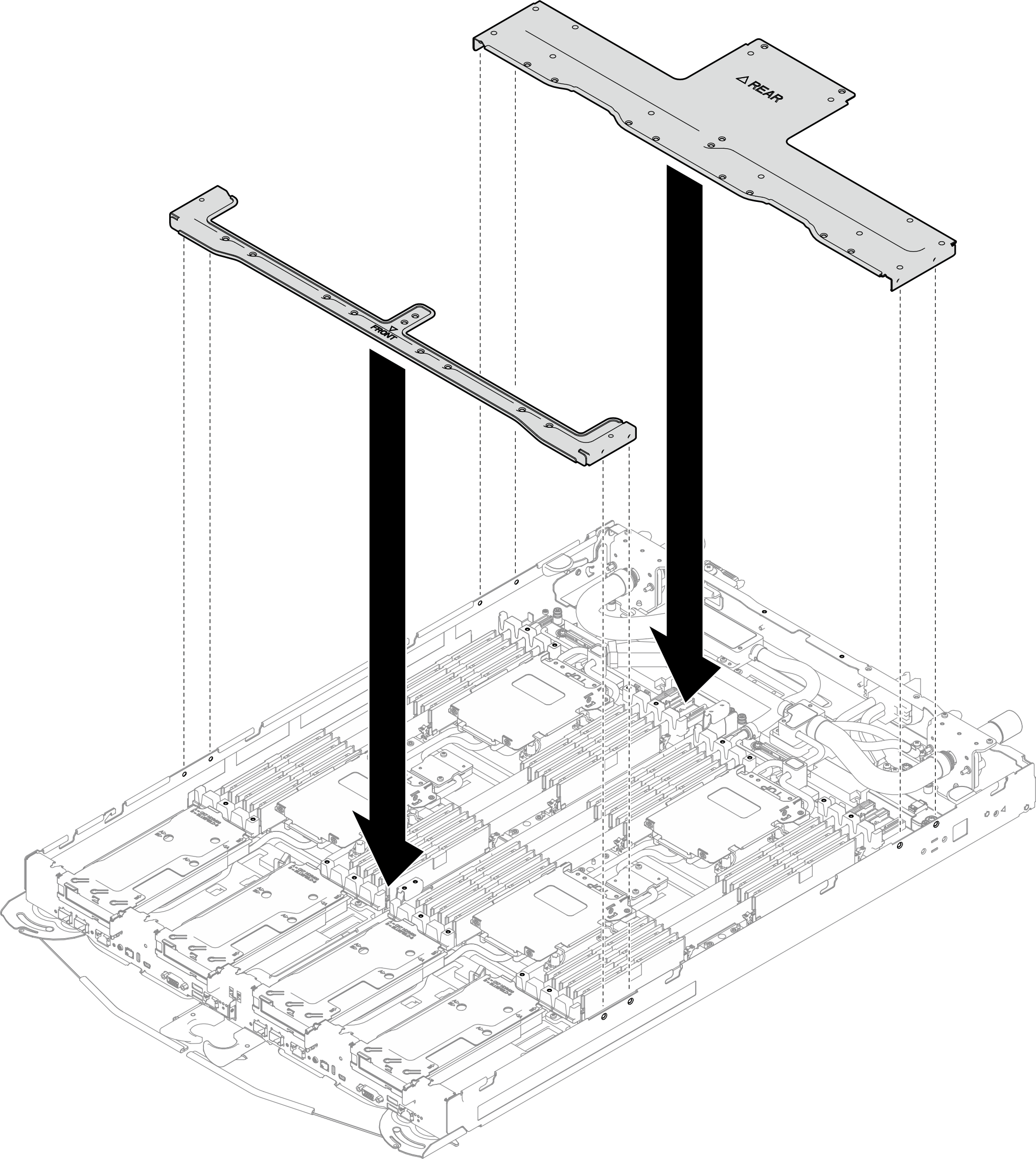

    Figure 2. Positionnement des traverses sur le plateau

  2. Installez les traverses avant et arrière sur le plateau.
    1. Installez 18 vis PH1 pour fixer les traverses.

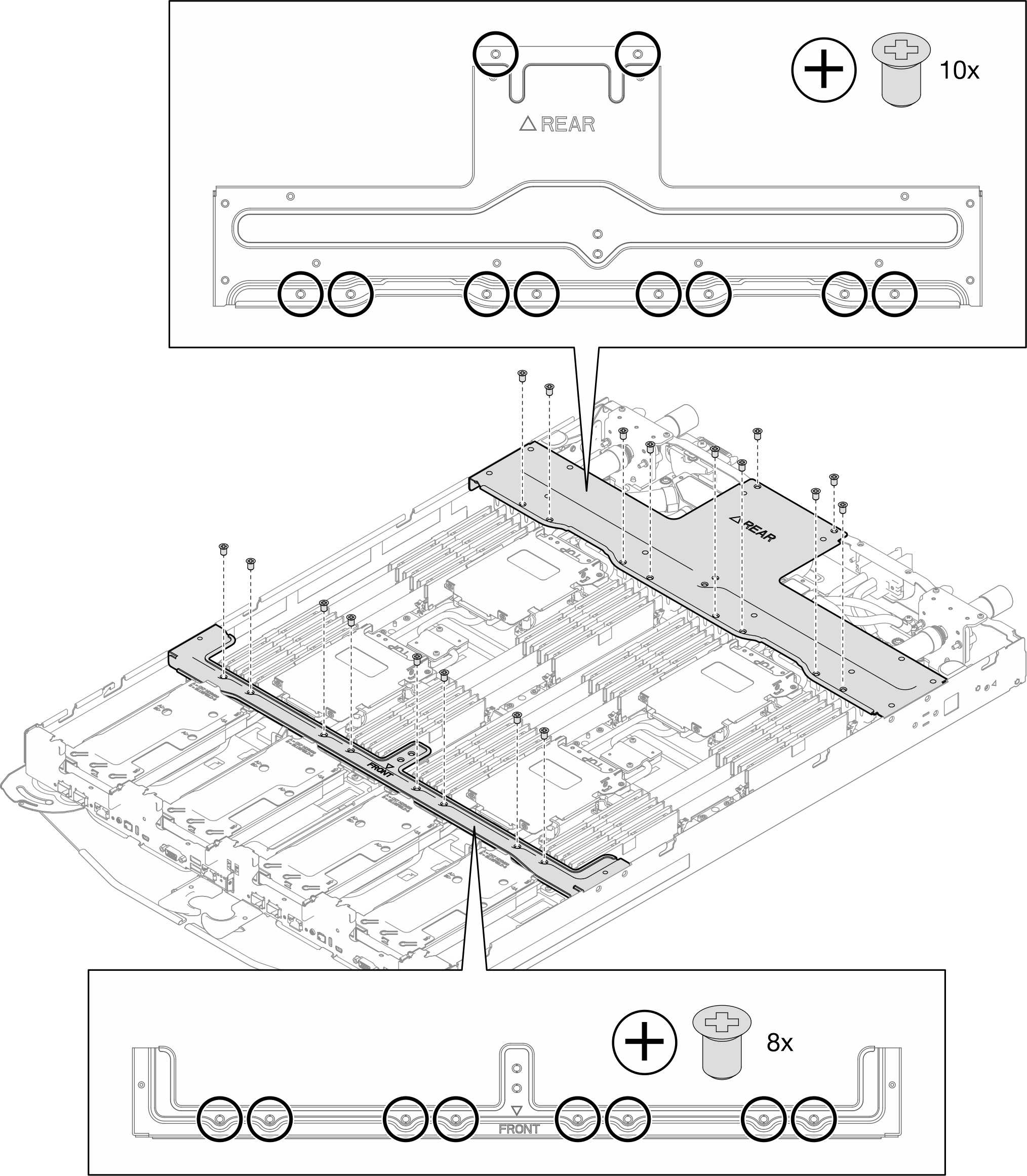

      Figure 3. Installation des traverses avant et arrière (18 vis)

    2. Serrez 12 vis PH1 pour installer les traverses.

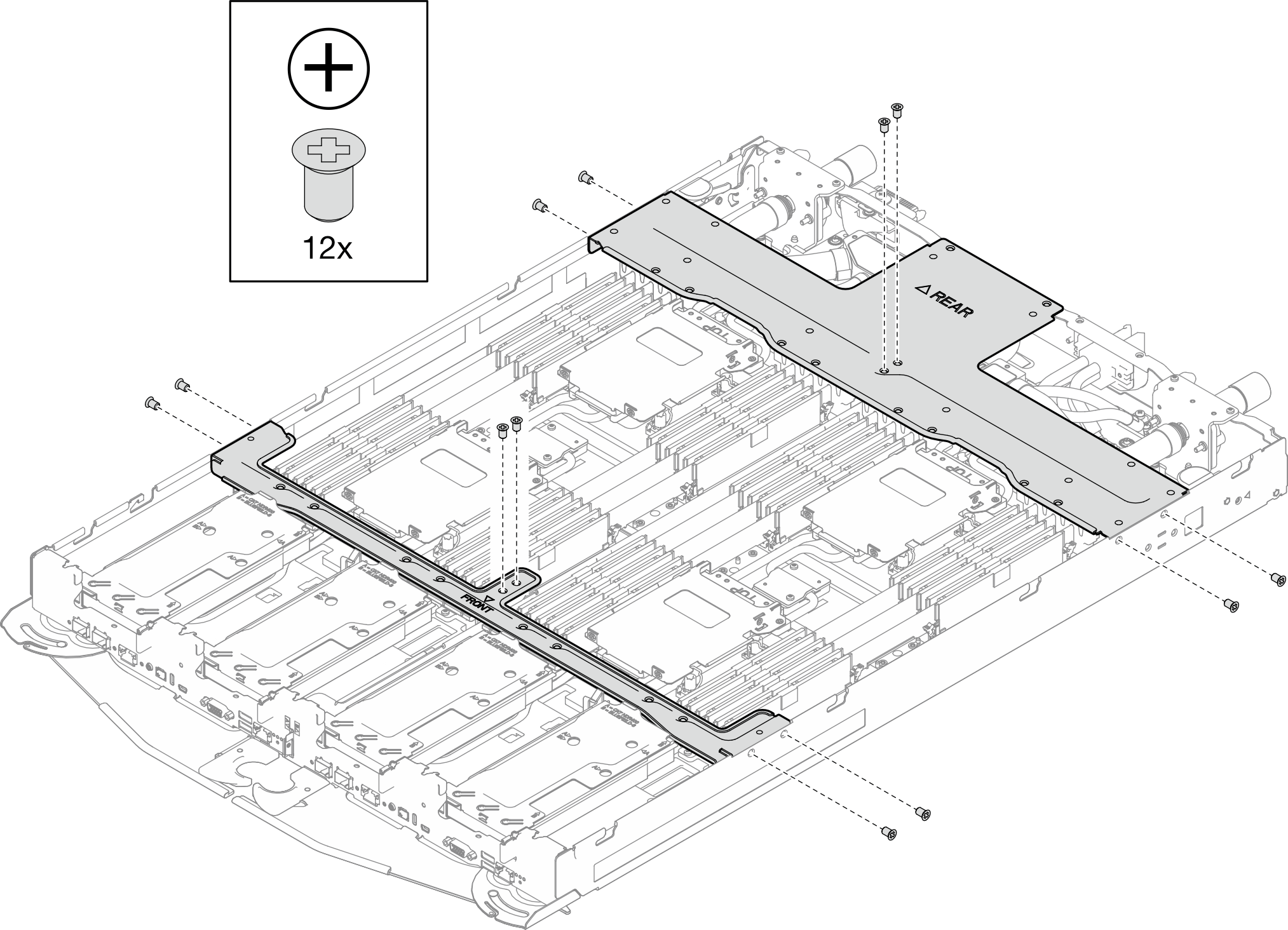

      Figure 4. Installation des traverses avant et arrière (12 vis)

Après avoir terminé

  1. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  2. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  3. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
  4. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
    Remarque

    La configuration d’E-S partagées nécessite une séquence spécifique de mise sous tension des nœuds. Lors de la mise sous tension du système, allumez d’abord le nœud B, puis allumez le nœud A. Pour plus d’informations, voir Cheminement des câbles d’adaptateur PCIe.
