クロス・ブレースの取り付け

クロス・ブレースを取り付けるには、以下の情報を参照してください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • システムは、2 つのタイプの前面クロス・バー (以下の図に表示されている 1 と 2) をサポートしており、三角形のマークがその違いを示しています。システムが Connect-X 8 共有 I/O 構成で動作している場合、必ず前面クロス・バー 2 を使用してください。

    図 1. 前面クロス・バーのタイプ

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. 前面と背面のクロス・ブレースをトレイに置きます。

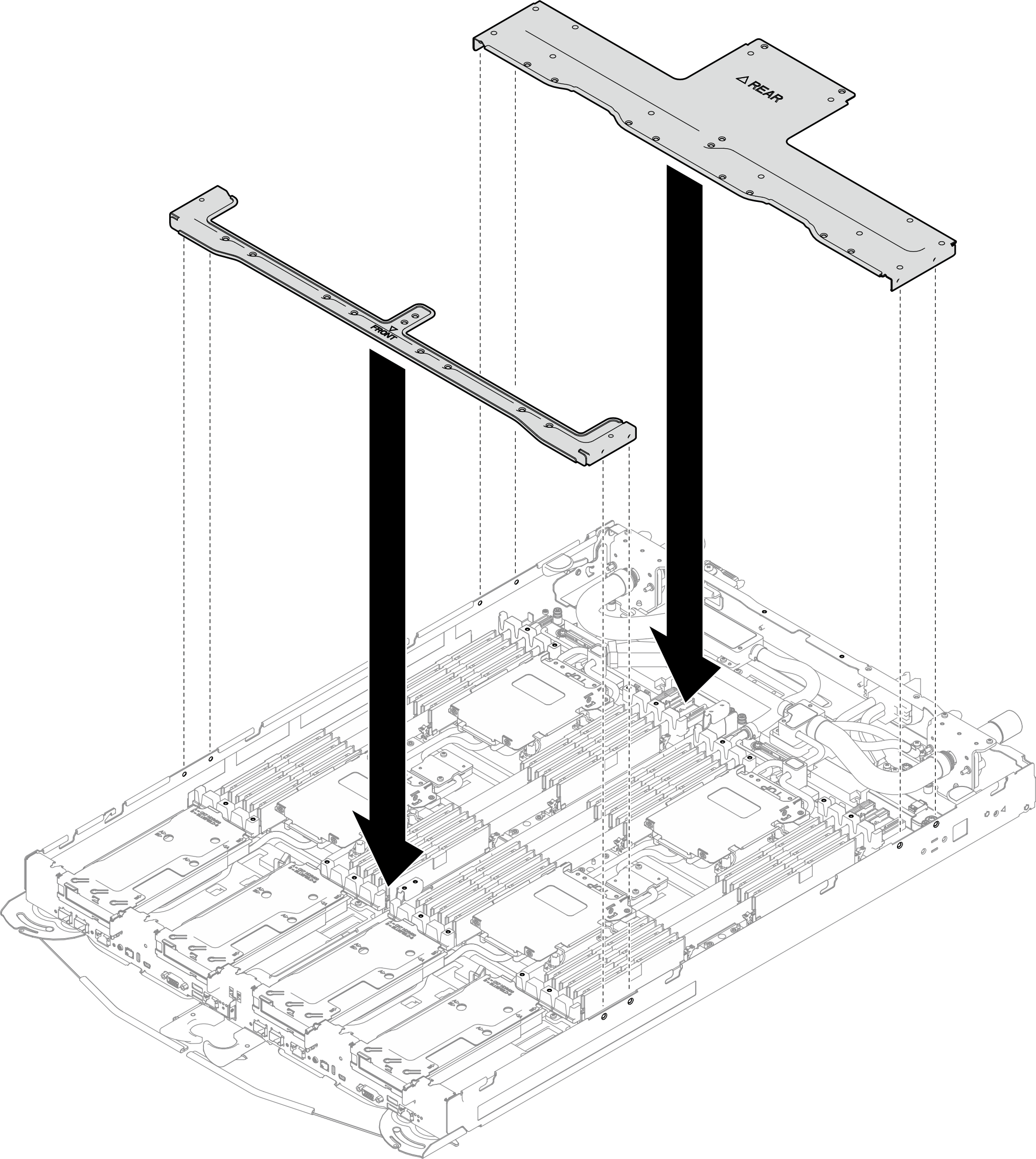

    図 2. トレイへのクロス・ブレースの配置

  2. 前面と背面のクロス・ブレースをトレイに取り付けます。
    1. 18 本の PH1 ねじを取り付けてクロス・ブレースを固定します。

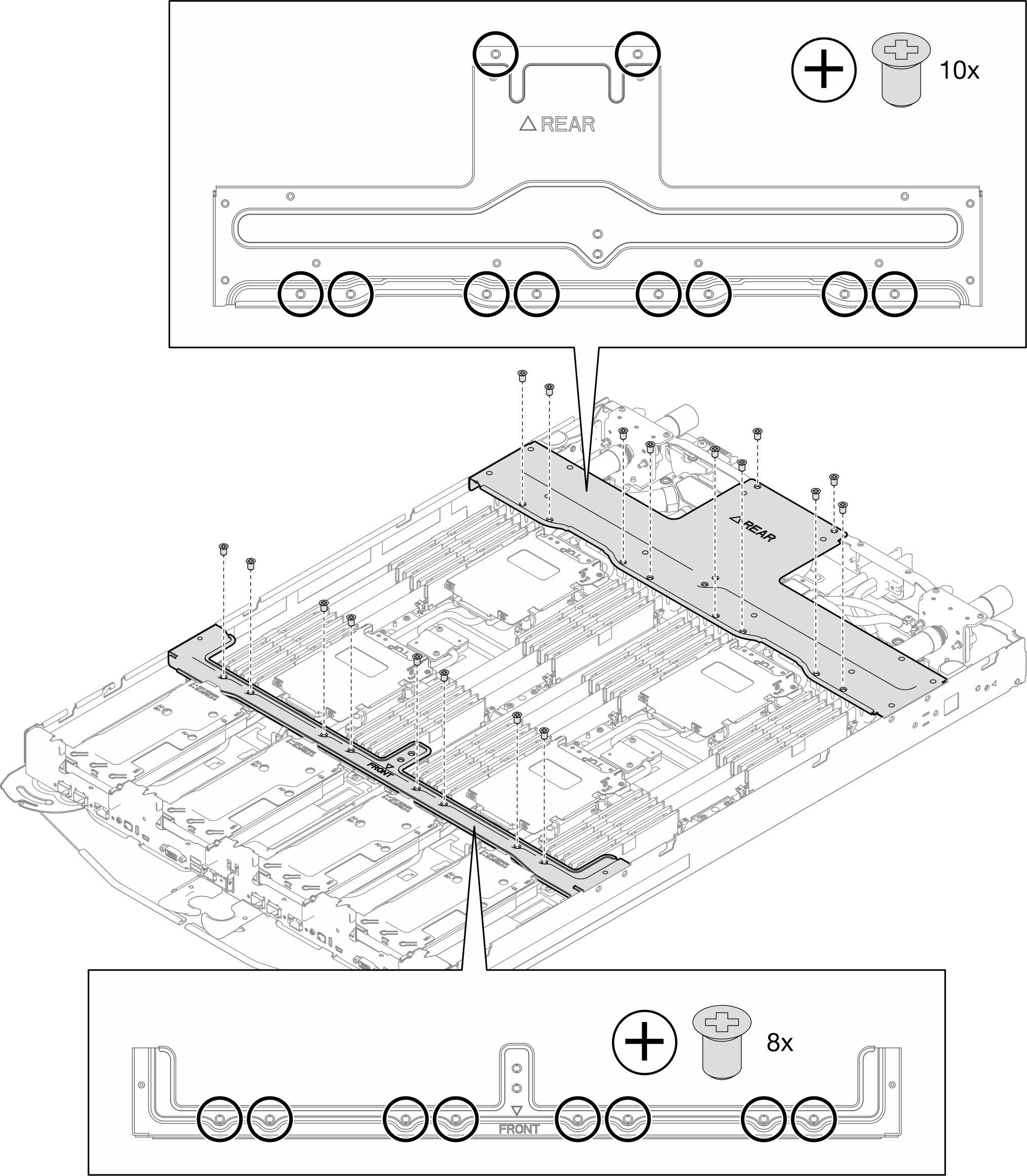

      図 3. 前面と背面のクロス・ブレースの取り付け (18 本のねじ)

    2. 12 本の PH1 ねじを締めてクロス・ブレースを取り付けます。

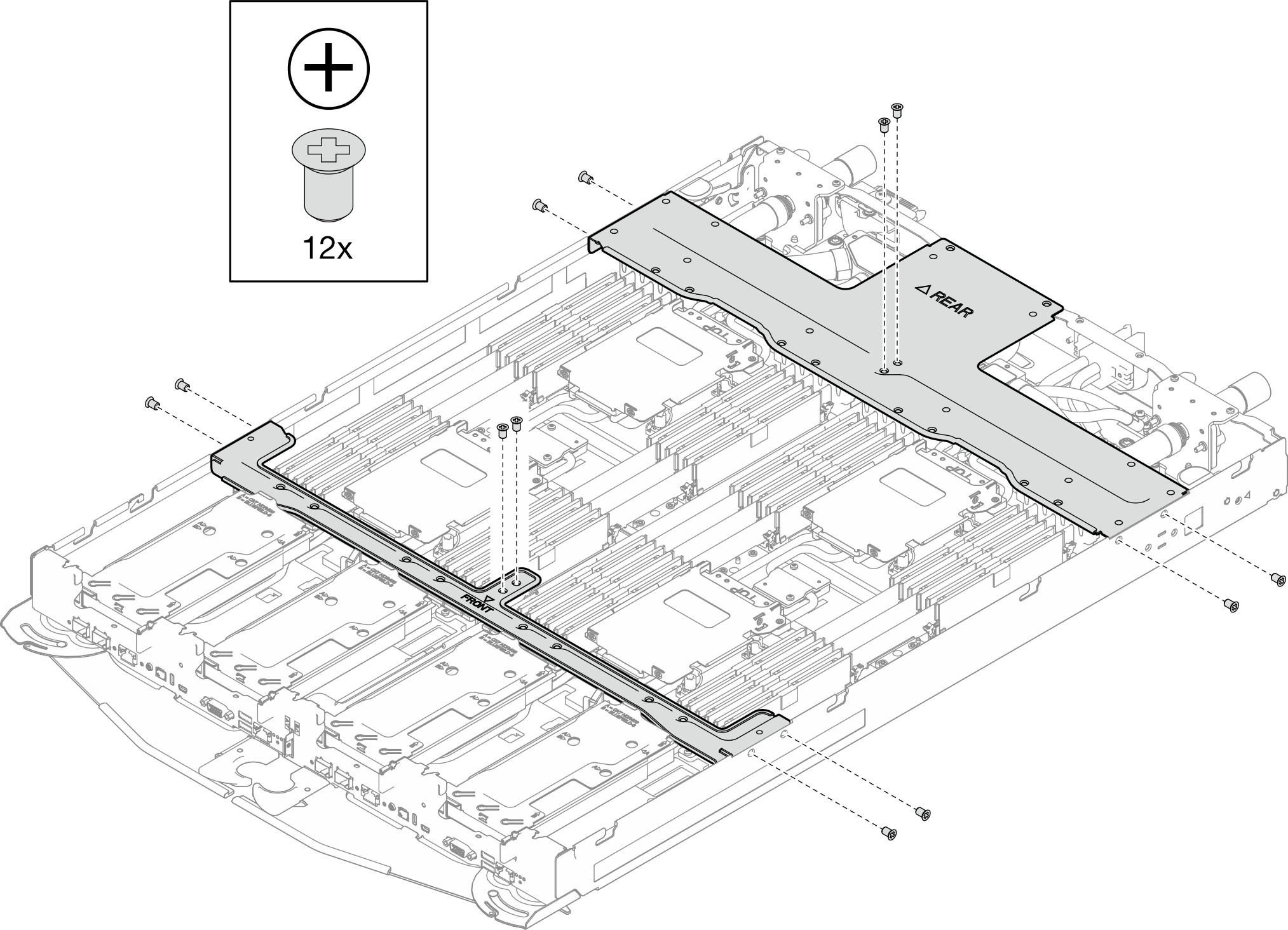

      図 4. 前面と背面のクロス・ブレースの取り付け (12 本のねじ)

完了したら

  1. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  2. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  3. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。
  4. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
    注

    共有 I/O 構成では、ノードの特定の電源オン順序に従う必要があります。システムの電源をオンにするときは、まずノード B の電源をオンにしてから、ノード A の電源をオンにします。詳細については、PCIe アダプターのケーブル配線を参照してください。
