십자형 브레이스 설치

다음 정보를 사용하여 십자형 브레이스를 설치하십시오.

이 작업 정보

주의
절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 트레이에 앞면 및 뒷면 십자형 브레이스를 놓습니다.

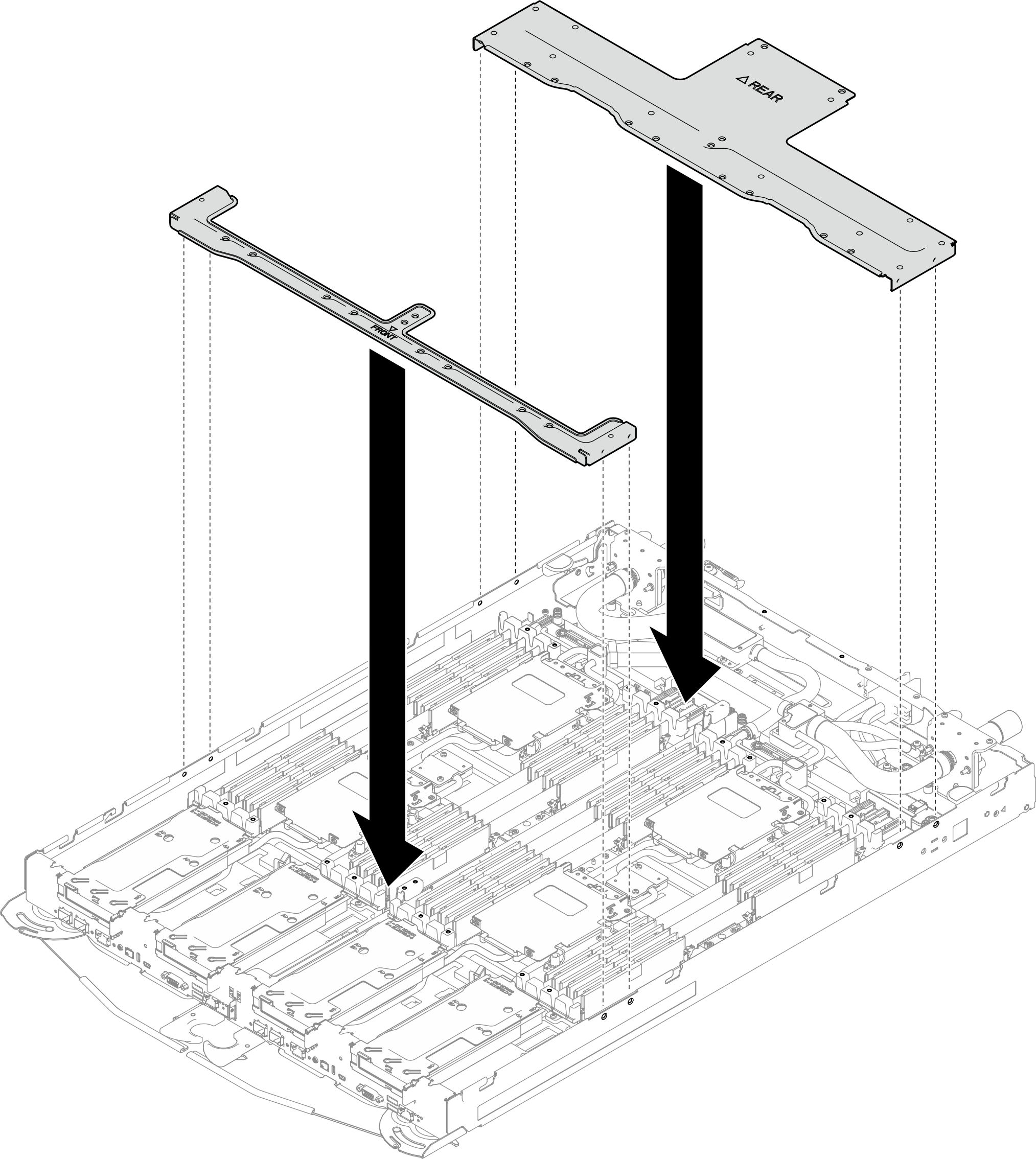

    그림 1. 트레이에 십자형 브레이스 놓기

  2. 앞면 및 뒷면 십자형 브레이스를 트레이에 설치하십시오.
    1. 18x PH1 나사를 사용하여 십자형 브레이스를 고정합니다.

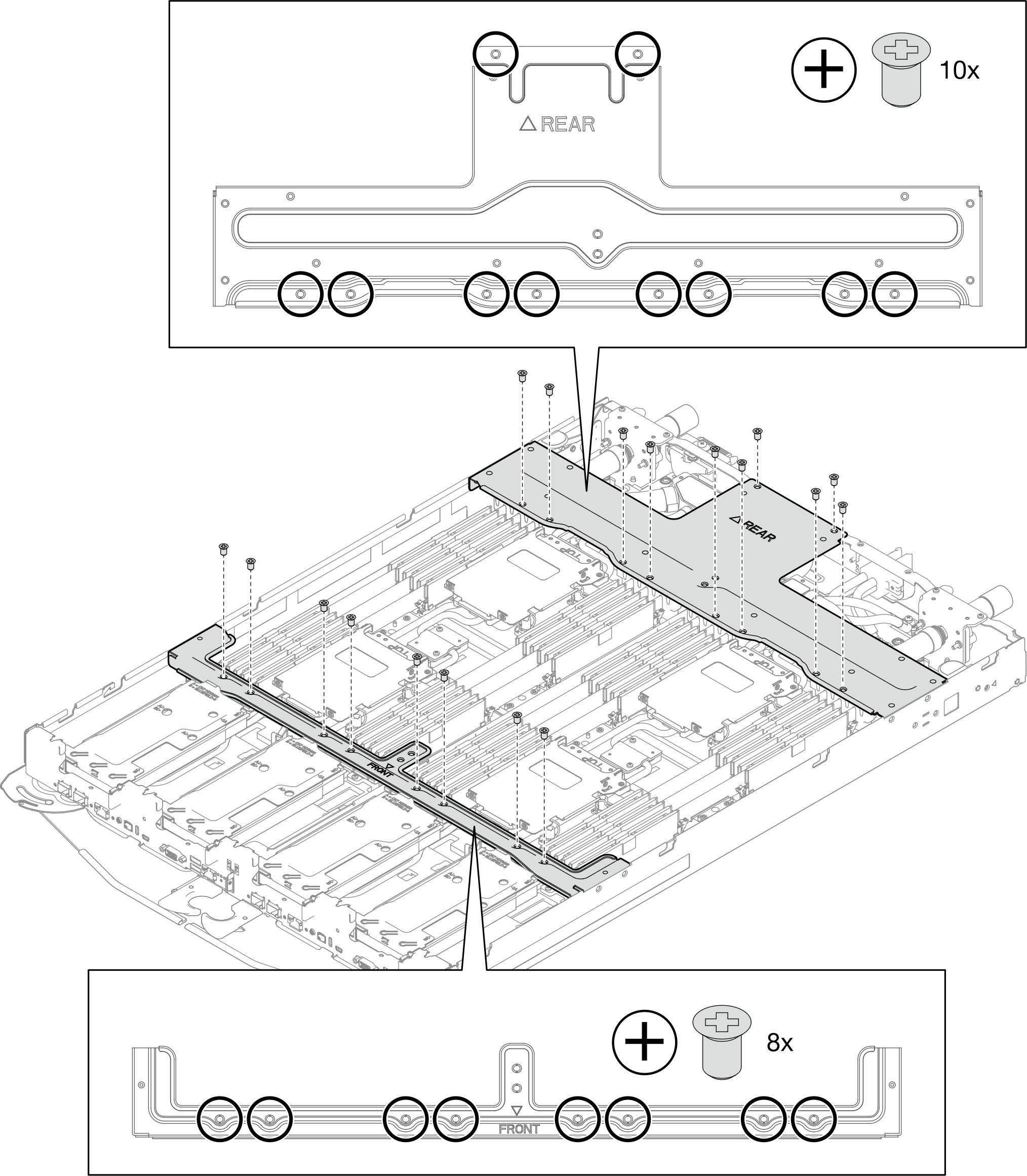

      그림 2. 앞면 및 뒷면 십자형 브레이스 설치(18개의 나사)

    2. 12x PH1 나사를 조여 십자형 브레이스를 설치합니다.

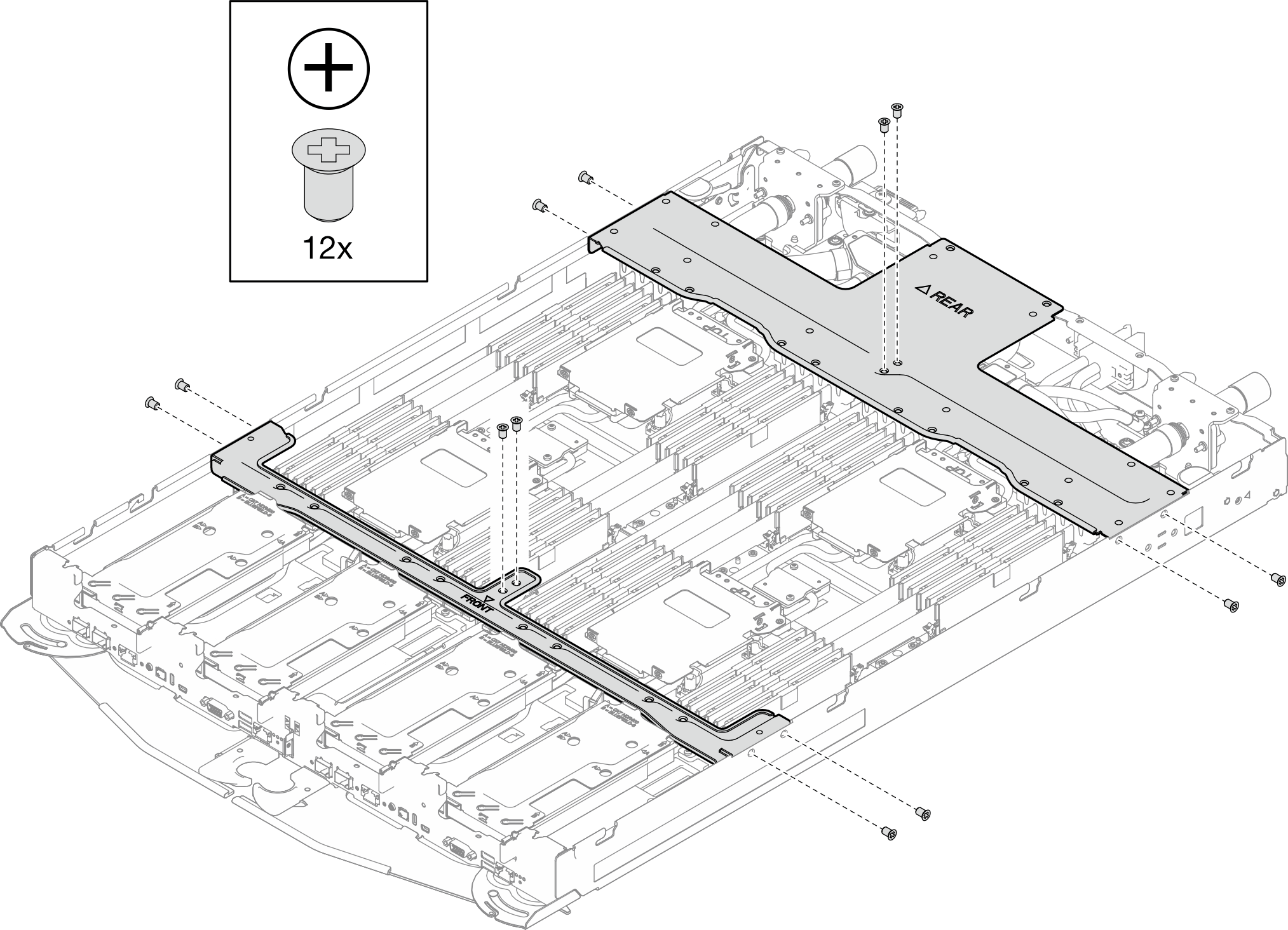

      그림 3. 앞면 및 뒷면 십자형 브레이스 설치(12x 나사)

완료한 후

  1. 트레이 덮개를 설치하십시오. 트레이 덮개 설치의 내용을 참조하십시오.

  2. 엔클로저에 트레이를 설치하십시오. 엔클로저에 트레이 설치의 내용을 참조하십시오.

  3. 필요한 모든 외부 케이블을 솔루션에 연결하십시오.
    주
    QSFP 케이블을 솔루션에 추가로 연결하십시오.

  4. 각 노드의 전원 LED가 빠르게 깜박이다가 느려지는지 확인하십시오. 이는 모든 노드의 전원을 켤 준비가 되었음을 나타냅니다.
