엔클로저에 트레이 설치

다음 정보를 사용하여 엔클로저에 DWC 트레이를 설치하십시오.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.

주의

서버의 무게로 인해 안전상의 이유로 트레이 또는 PCS 제거 시 Genie® Lift™ GL™-8 사용을 적극 권장합니다. Lenovo는 부가 고정 장치인 Genie Lift GL-8 Option Kit 및 GL-8 Kit for N1380 and SC Systems가 있는 리프트를 제공합니다. 현장에서 리프트 도구를 사용할 수 없는 경우에는 숙련된 기술자가 도착하여 재설치를 처리하기 전에 고객이 장비를 접근 가능하고 전원이 공급되는 영역으로 옮겨야 합니다. Lenovo는 랙이 없는 아이템을 통해 리프트 도구 및 추가 고정 장치로 N1380 및 SC 시스템을 위한 완벽한 솔루션을 구성할 것을 강력히 권고합니다.

중요사항

트레이 제거 및 설치를 위한 필수 도구.

리프트 도구 어셈블리
- Genie GL-8 리프트 도구 고정 장치와 함께 설치된 리프트 도구. 풋 릴리스 브레이크 또한 리프트 도구에 부착해야 합니다.
- 조립 지침은 리프트 도구 어셈블리 설정의 내용을 참조하십시오.
고정 장치 카트 어셈블리 회전
- 맞춤형 카트에 설치된 고정 장치를 회전시킵니다.
- 조립 지침은 회전 고정 카트 어셈블리 설정의 내용을 참조하십시오.
필수 도구 주문 정보는 ThinkSystem 서버 옵션의 내용을 참조하십시오.

주의

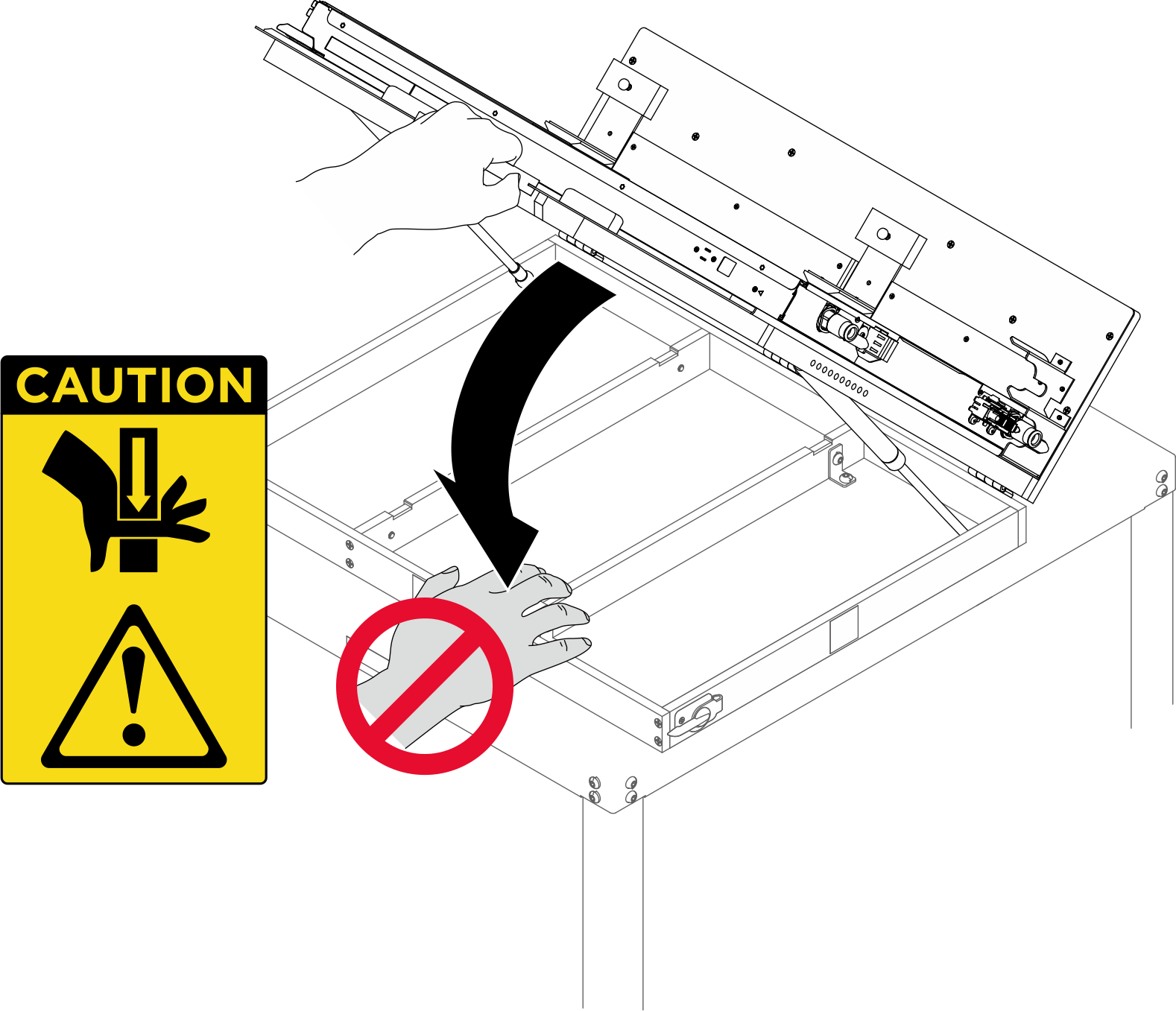

부상을 방지하기 위해 지지대에 손을 대지 마십시오.

그림 1. 지지대에 손을 대지 말 것

절차 보기

이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

트레이를 설치할 트레이 베이를 선택하십시오.
주의
- 적절한 시스템 냉각 상태를 유지하려면 각 트레이 베이에 설치된 DWC 트레이 또는 트레이 베이 필러 없이 엔클로저를 작동하지 마십시오. 아래 그림을 참조하십시오.
- N1380 엔클로저에 트레이를 설치할 때 트레이 베이 1부터 시작하십시오.
- 제거한 DWC 트레이를 다시 설치하는 경우 제거했던 트레이 베이에 설치해야 합니다. 일부 DWC 트레이 구성 정보 및 업데이트 옵션은 트레이 베이 번호에 따라 설정됩니다. DWC 트레이를 다른 트레이 베이에 다시 설치하면 예기치 않은 결과가 발생할 수 있습니다. DWC 트레이를 다른 트레이 베이에 다시 설치할 경우 트레이에 DWC 노드를 다시 구성해야 할 수도 있습니다.

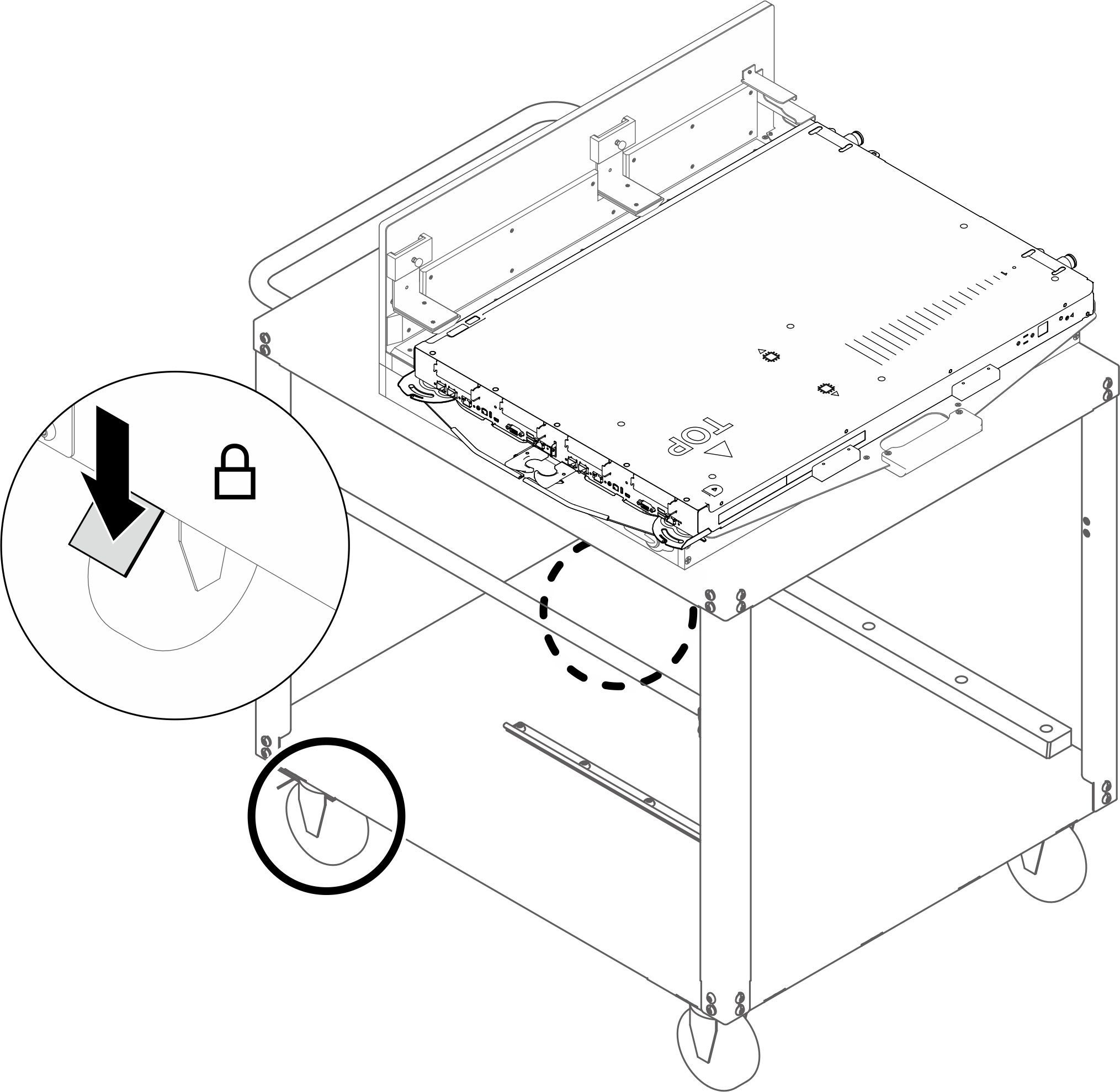

발 페달을 아래로 눌러 회전 고정 카트의 휠 브레이크를 잠급니다.
그림 2. 카트 휠 브레이크 잠금
트레이를 앵글 브래킷 안으로 밀어 넣습니다.

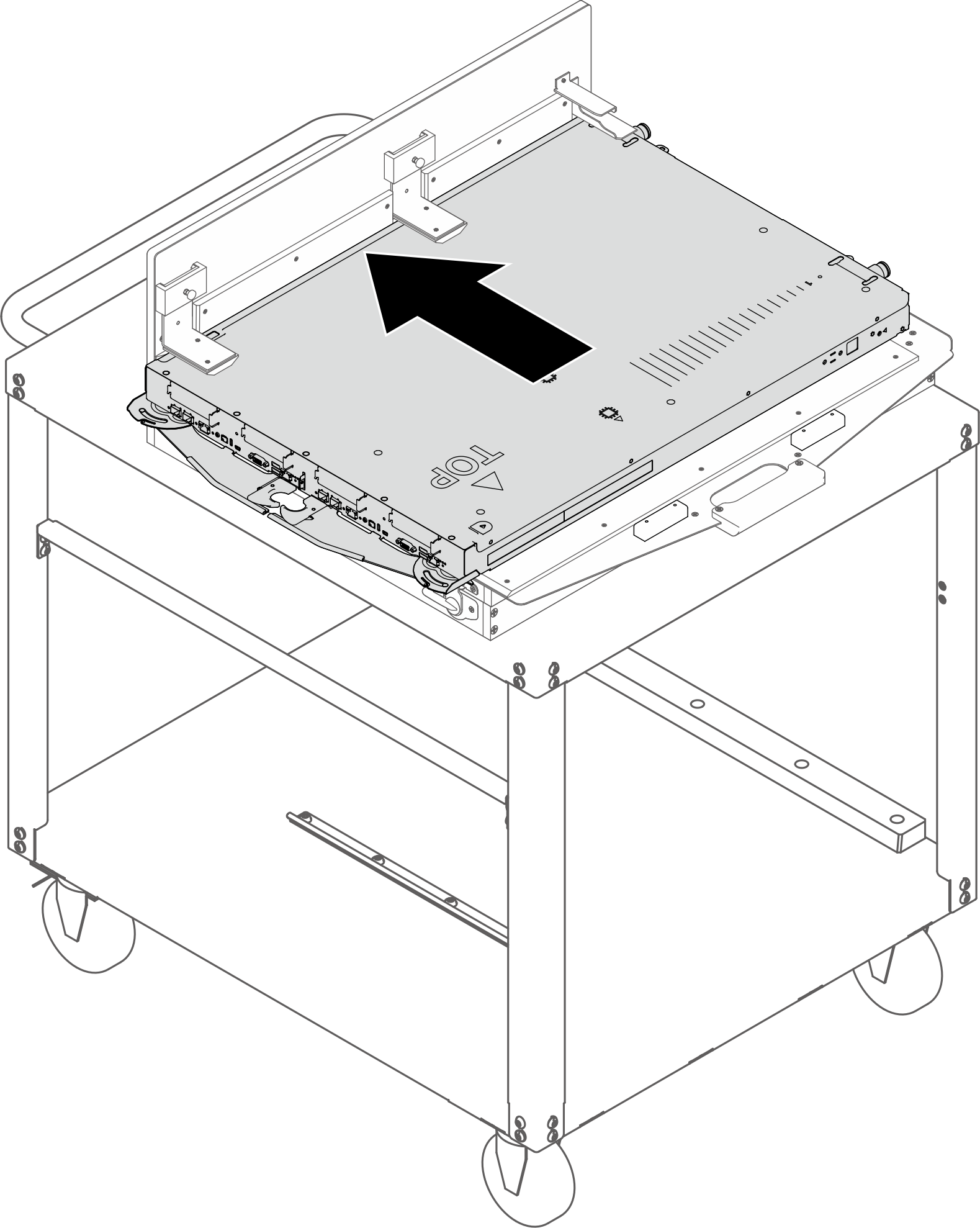

그림 3. 앵글 브래킷 안으로 트레이 밀어 넣기
회전 고정 장치를 엽니다.
1. 손잡이를 잡은 상태로 힘을 줘서 누른 상태를 유지합니다.

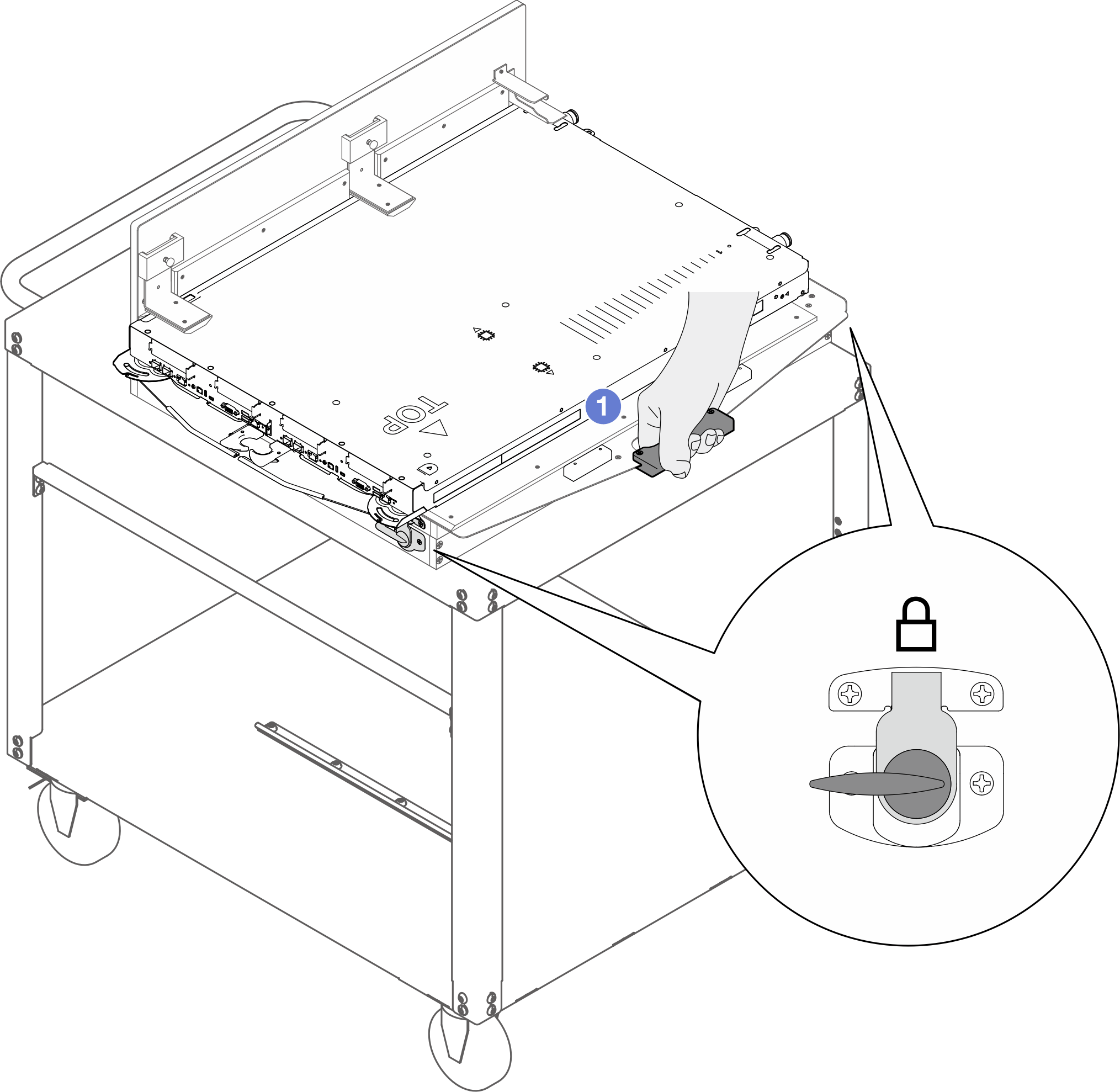

  그림 4. 고정 장치 핸들 누르고 있기
2. 손잡이를 누른 상태를 유지합니다. 한편 잠금이 해제될 때까지 래치를 시계 반대 방향으로 돌립니다. 고정 장치의 오른쪽과 왼쪽에 있는 래치를 잠금 해제해야 합니다.

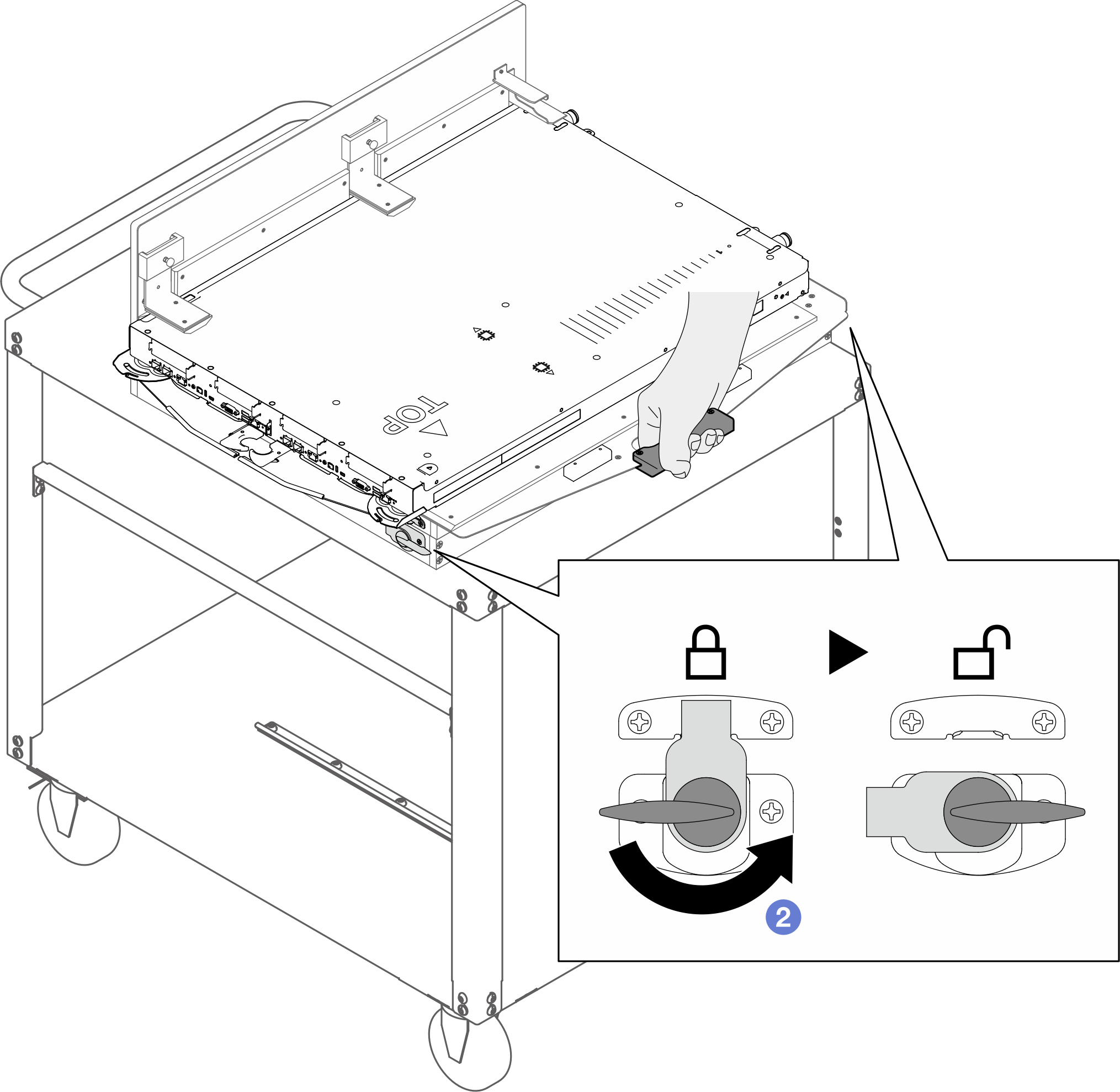

  그림 5. 회전 고정 장치 래치 잠금

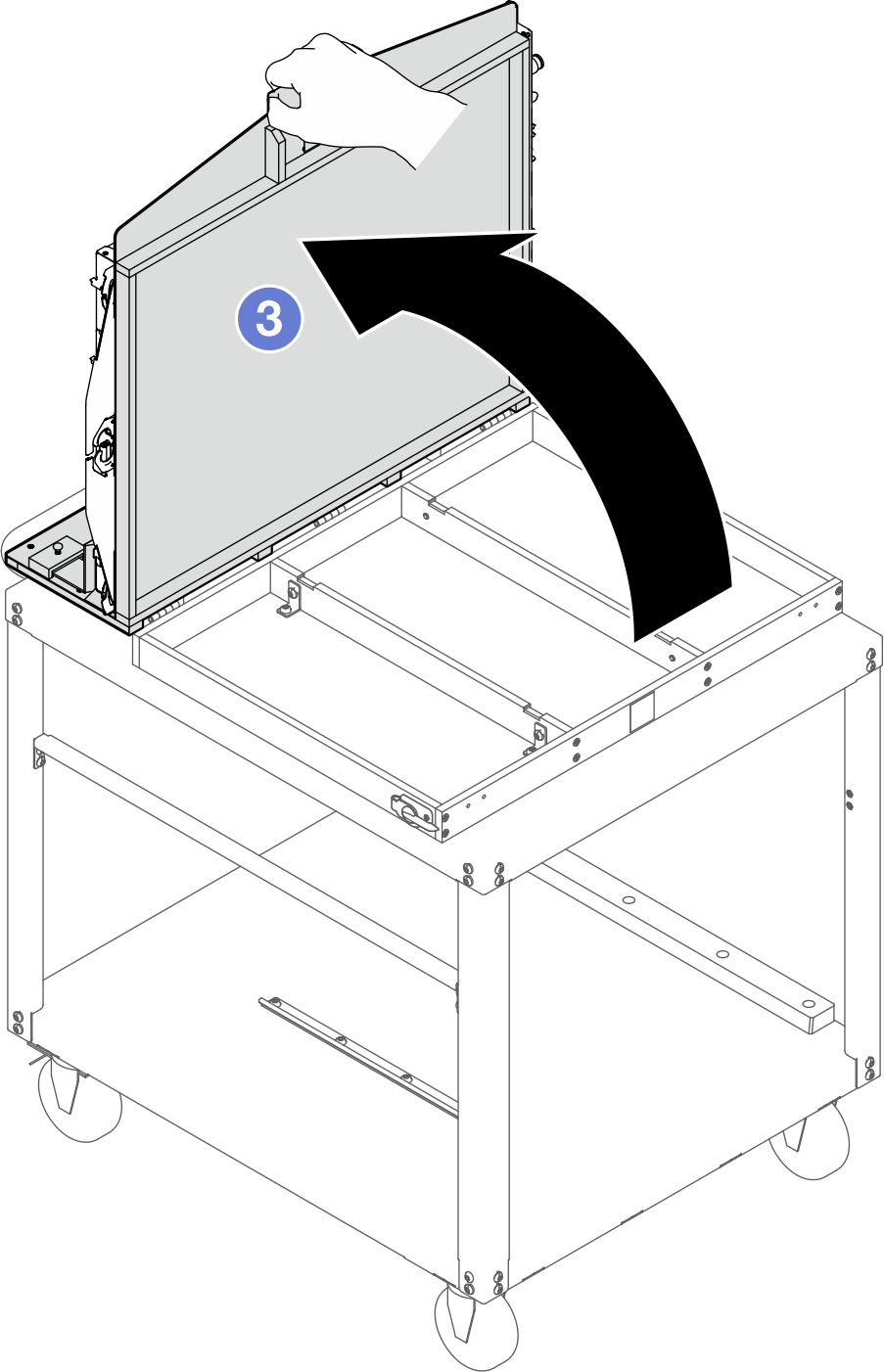

3. 손잡이를 잡고 수직이 될 때까지 위쪽으로 천천히 돌립니다.
  주의
  회전 고정 장치를 여는 동안 핸들을 잡고 있어야 합니다.
  그림 6. 회전 고정 장치 열기

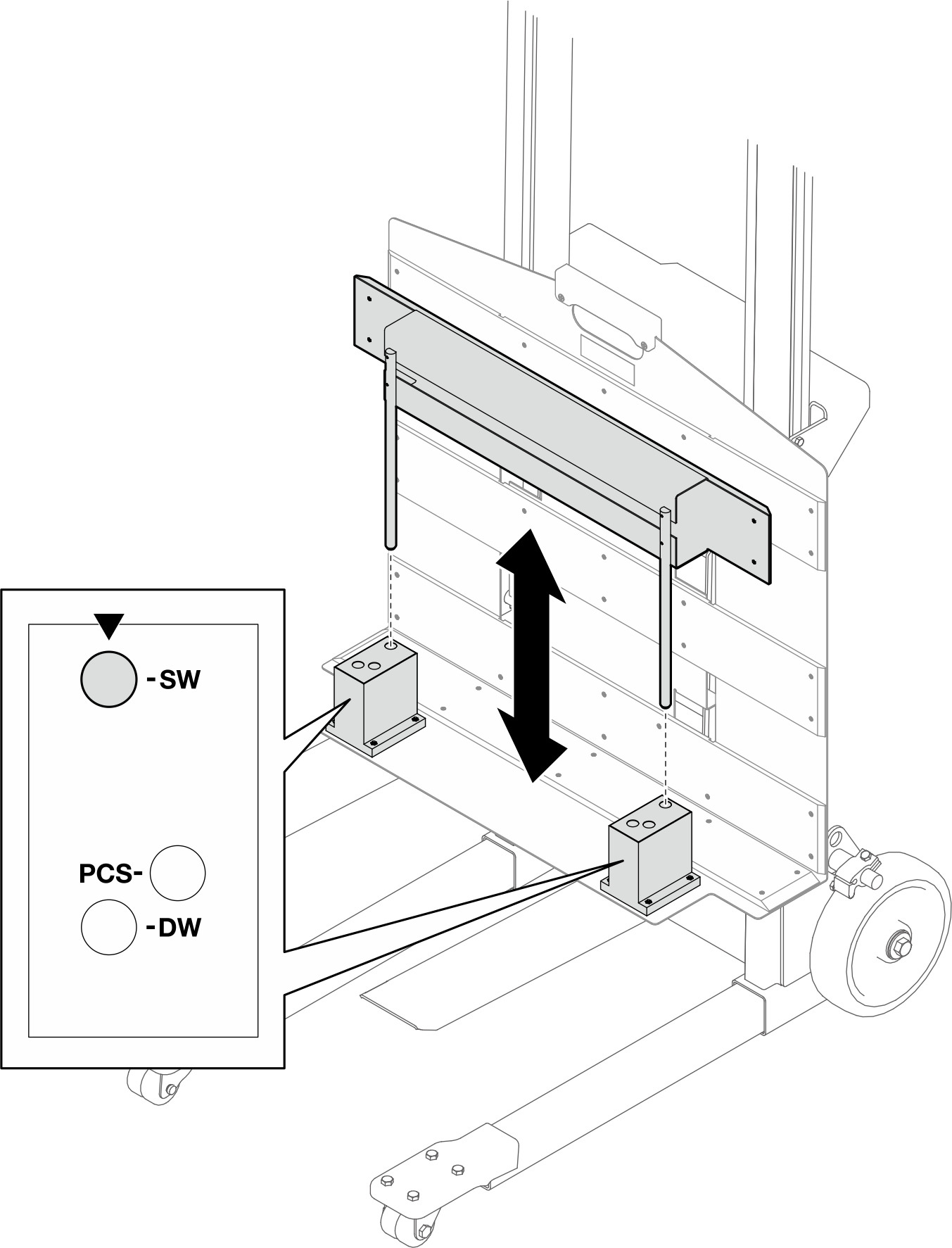

고정 장치 가이드 펜스를 SW 위치(싱글 와이드)로 조정합니다. 가이드 펜스가 SW 위치에 있지 않은 경우, 가이드 펜스를 들어 올려 SW 슬롯에 다시 설치합니다.
펜스 라벨 설명 전체 설명
SW 싱글 와이드
PCS 전력 변환 스테이션
DW 더블 와이드
그림 7. SW 위치로 설정된 고정 장치 가이드 펜스
아래 그림과 같이 리프트 도구 어셈블리를 회전 고정 장치 카트 어셈블리 옆으로 이동합니다. 리프트 도구 고정 장치 밑면이 회전 고정 장치 밑면과 정렬되고 두 고정 장치의 측면이 평행하도록 리프트 도구를 조정합니다.
주

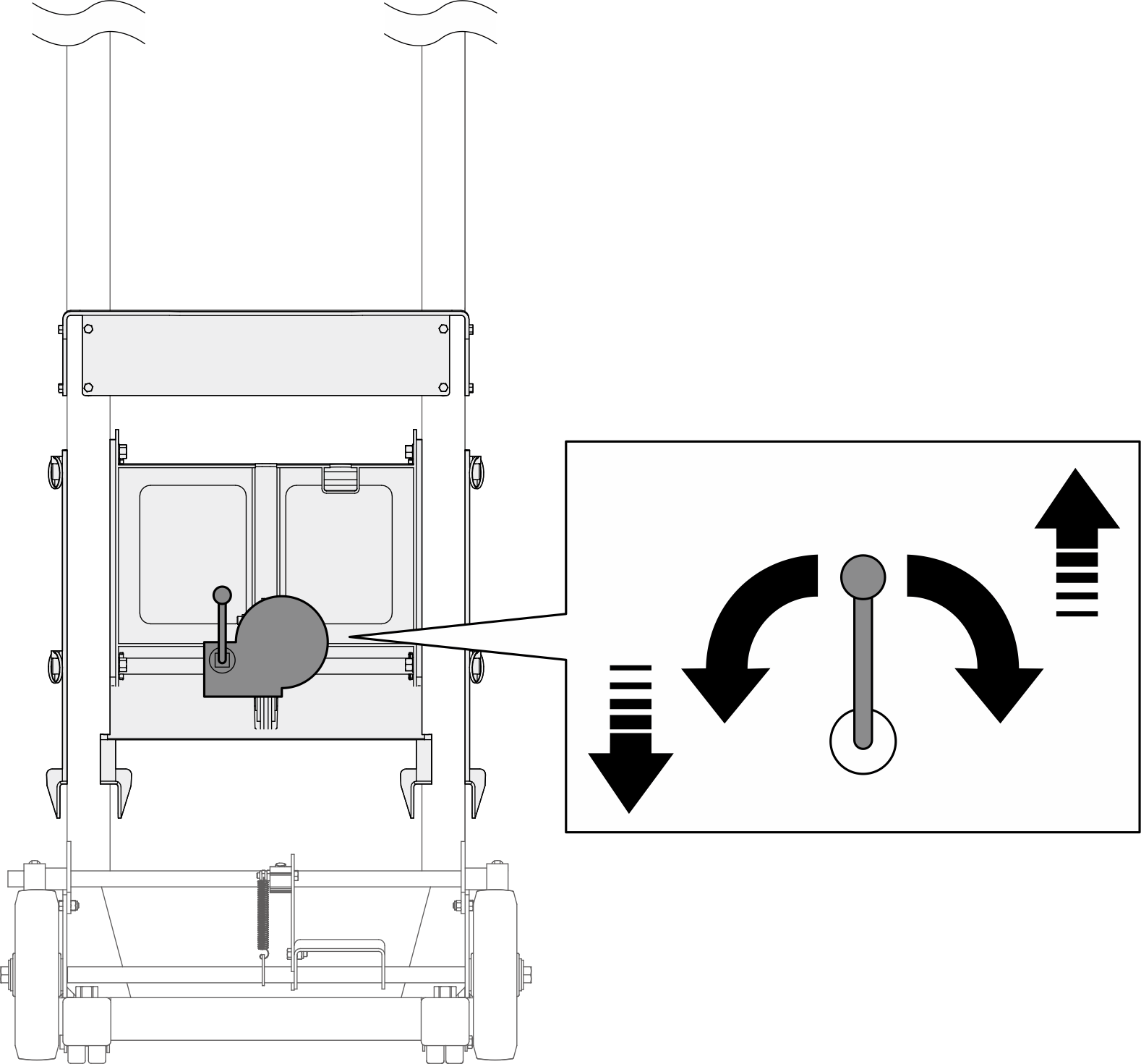

리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.

그림 8. 리프트 도구 고정 장치와 회전 고정 장치의 아래쪽 및 측면 정렬
풋 페달을 아래로 눌러 리프트 도구의 휠 브레이크를 잠급니다.
그림 9. 리프트 도구 휠 브레이크 잠그기

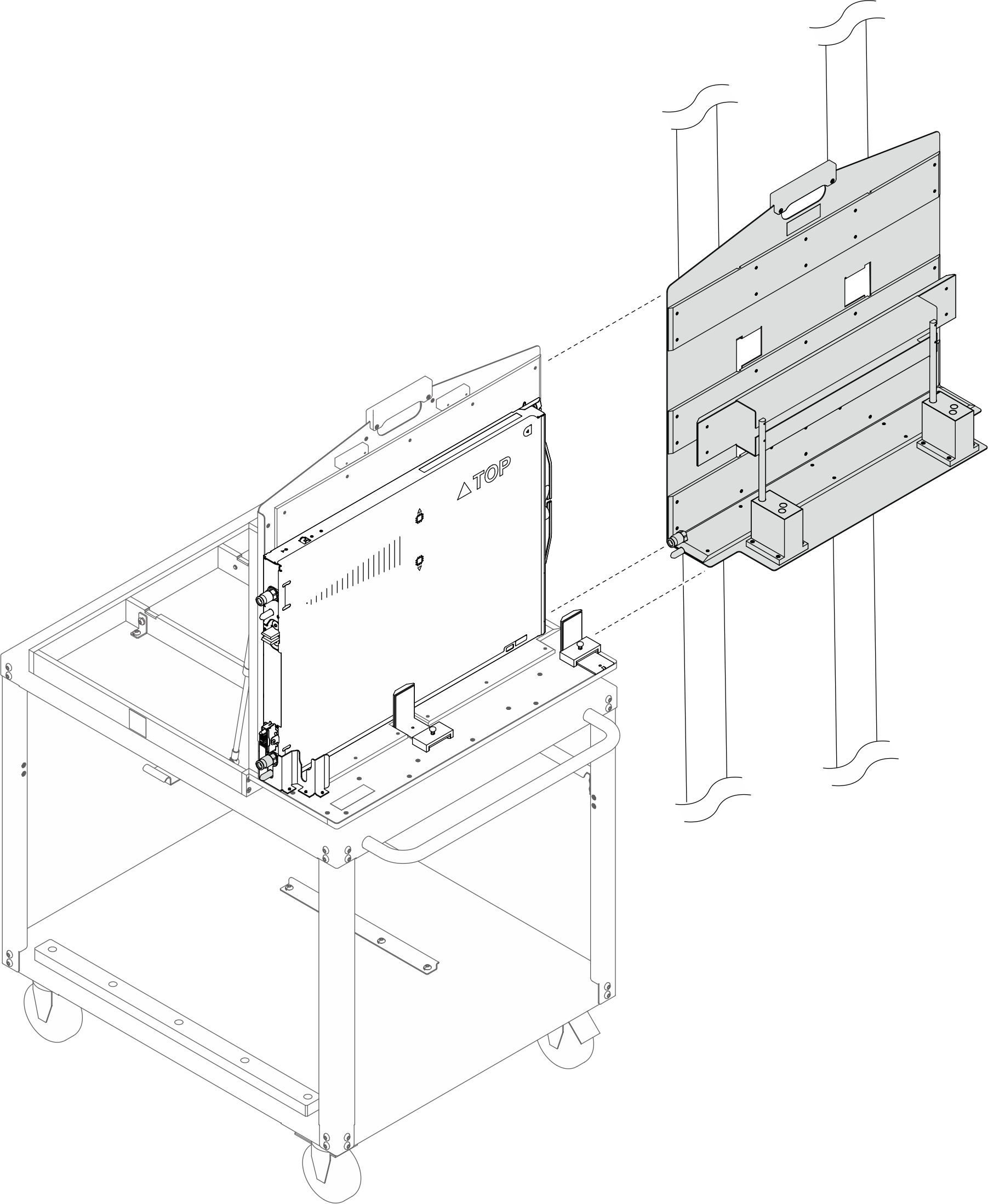

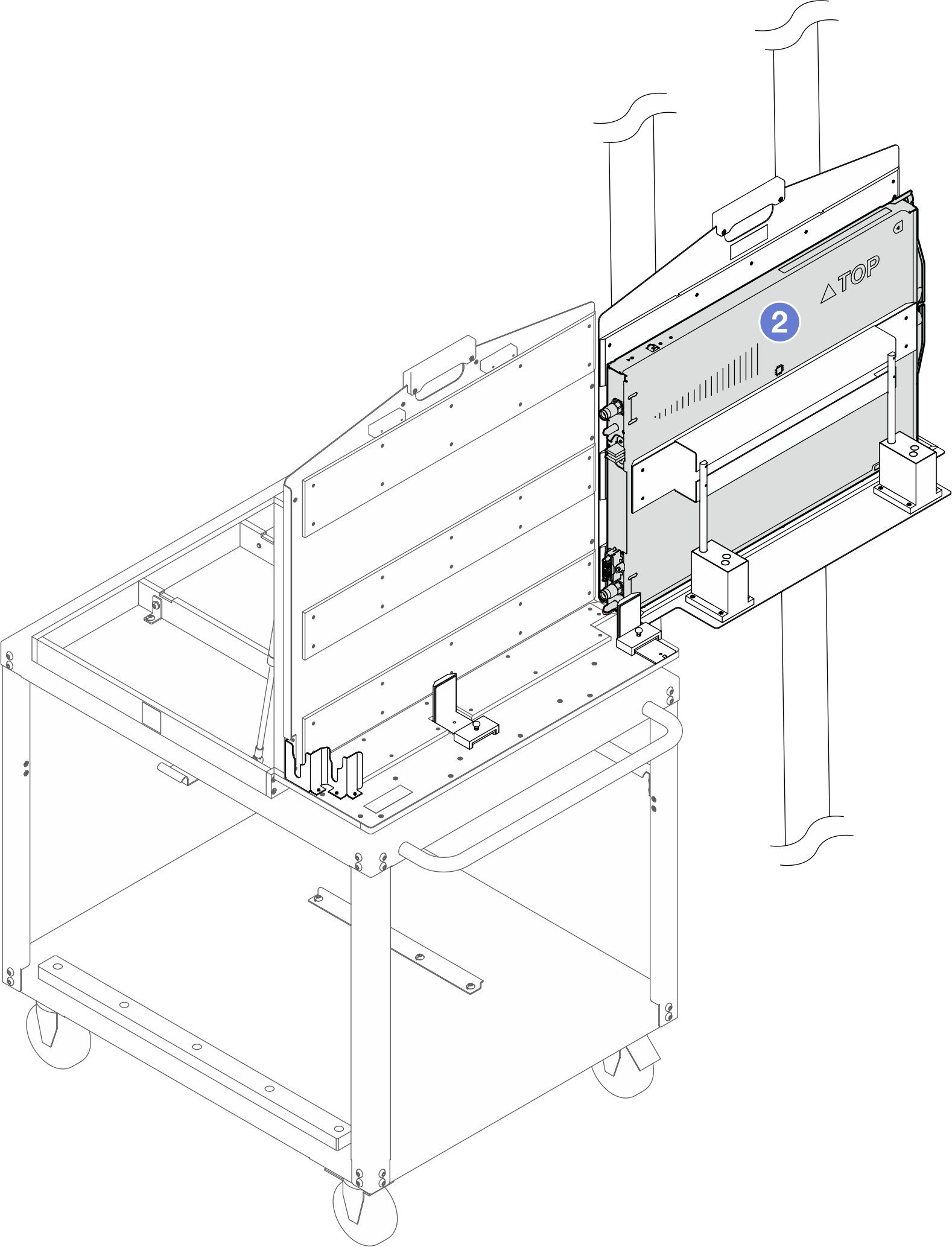

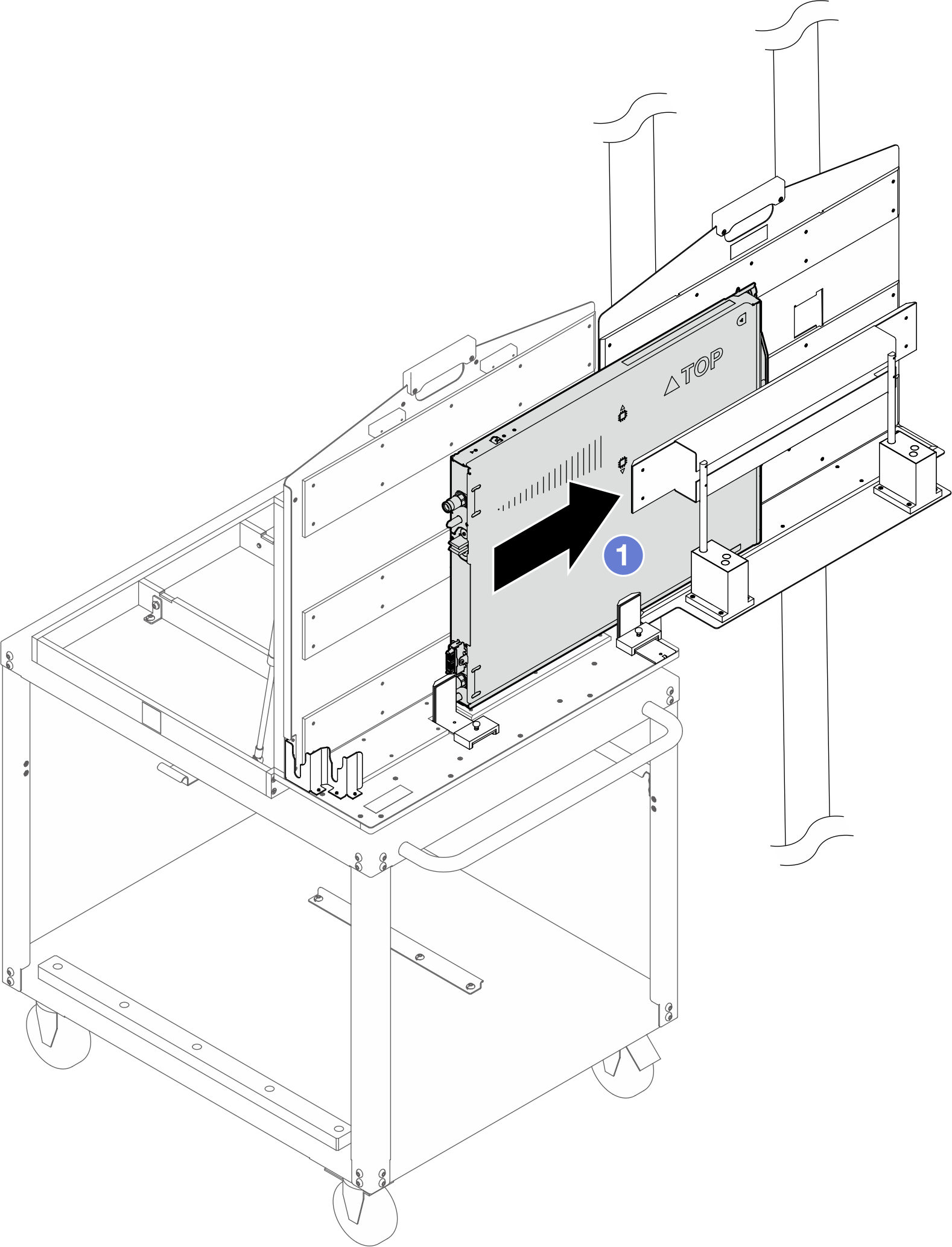

리프트 도구 고정 장치로 트레이를 옮깁니다.
1. 리프트 도구 고정 장치에 트레이가 부분적으로 장착될 때까지 리프트 도구 고정 장치에 밀어 넣습니다.
2. 리프트 도구 고정 장치에 트레이가 완전히 장착될 때까지 리프트 도구 고정 장치에 트레이를 끝까지 밀어 넣습니다.
그림 10. 트레이를 리프트 도구 고정 장치로 옮기기

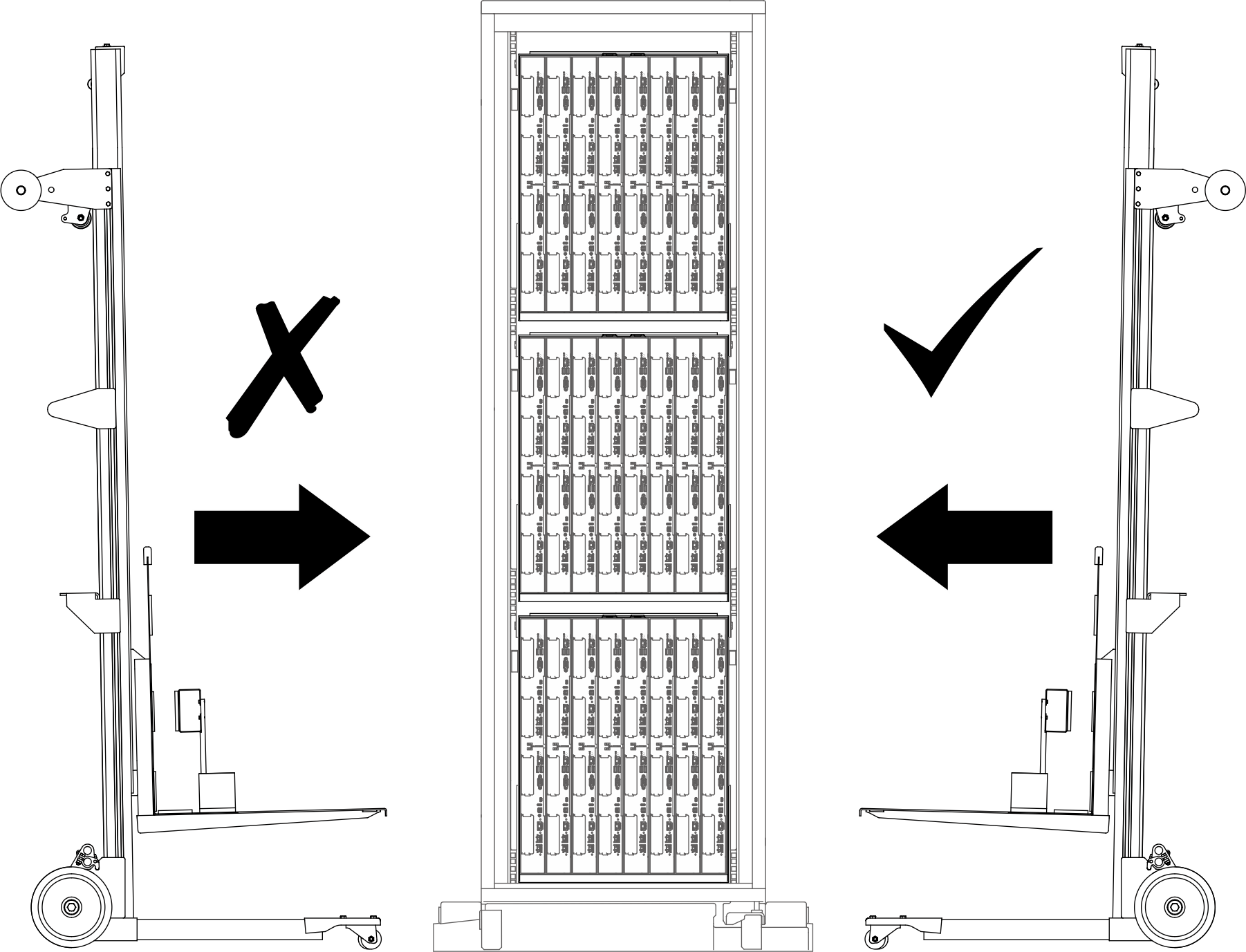

랙 앞면으로 리프트 도구 어셈블리를 이동합니다. 고정 장치 앞면이 트레이 뒷면을 향해야 합니다.
그림 11. 랙 앞의 리프트 도구 어셈블리 배치

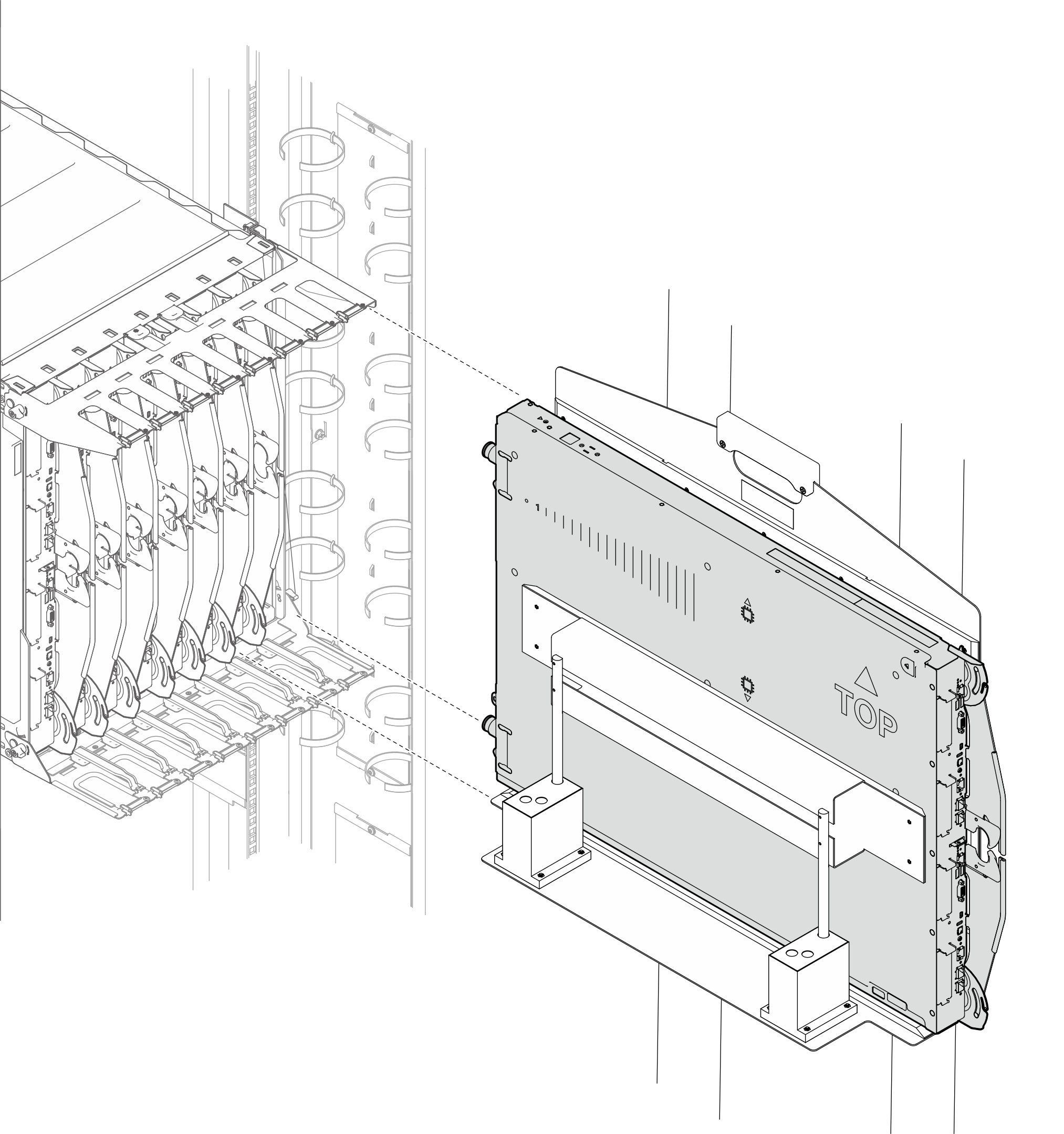

트레이가 엔클로저의 트레이 베이와 정렬되도록 리프트 도구를 조정하십시오.
주
리프트 도구 핸들을 시계 방향으로 돌려 고정 장치를 올리고, 시계 반대 방향으로 돌려 고정 장치를 내립니다.

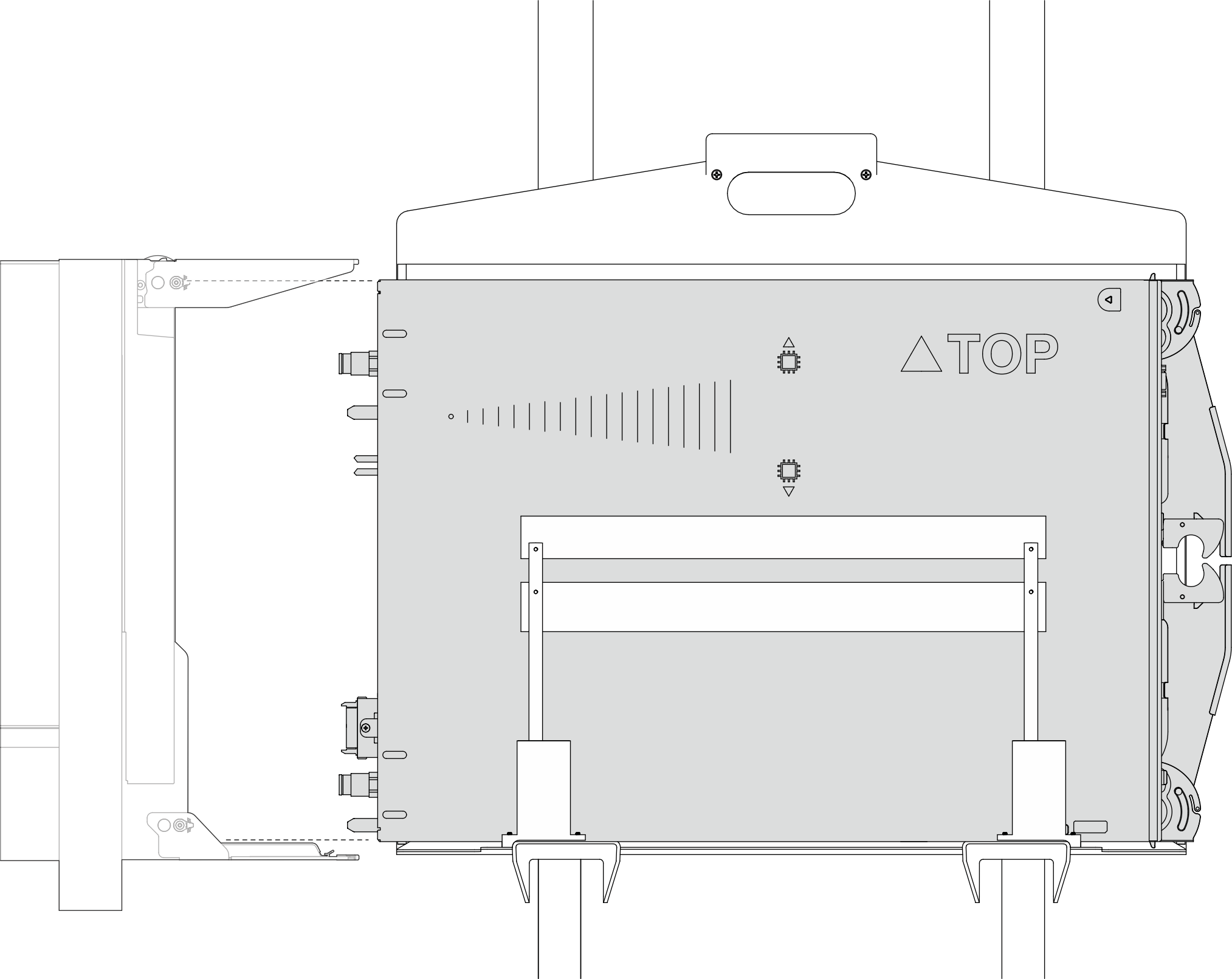

그림 12. 고정 장치와 트레이 바닥 맞추기

그림 13. 고정 장치 앞면을 트레이 뒷면에 맞추기

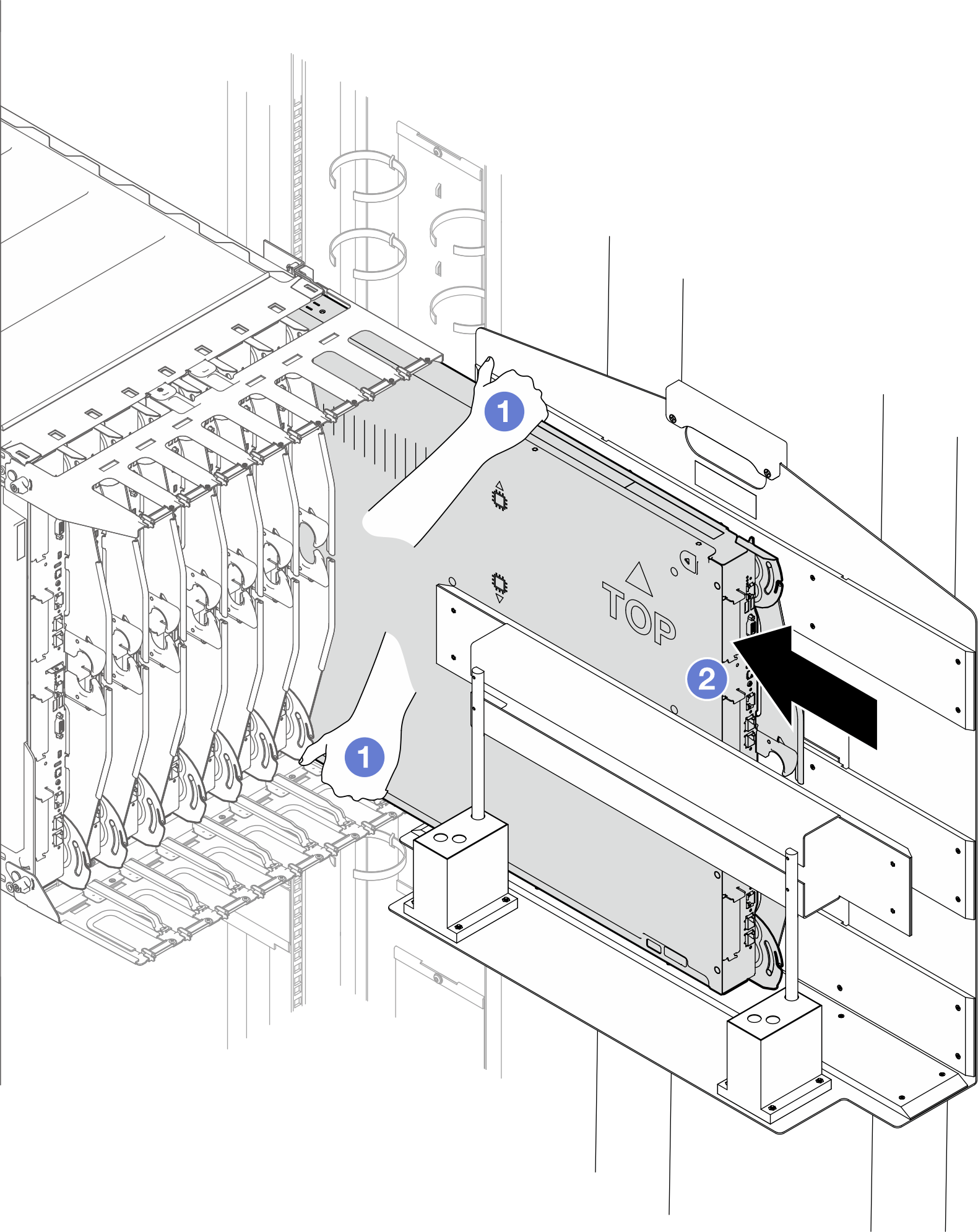

트레이를 엔클로저의 트레이 베이로 옮기십시오.
1. 트레이의 위쪽 및 아래쪽 부분을 잡습니다.
2. TOP 프린팅만 보일 때까지 트레이 베이에 트레이를 밀어 넣습니다.
그림 14. 슬라이싱
엔클로저에 트레이를 넣으십시오.
1. 트레이 손잡이를 열림 위치로 돌리십시오.
2. 트레이를 엔클로저의 트레이 베이에 삽입하십시오.

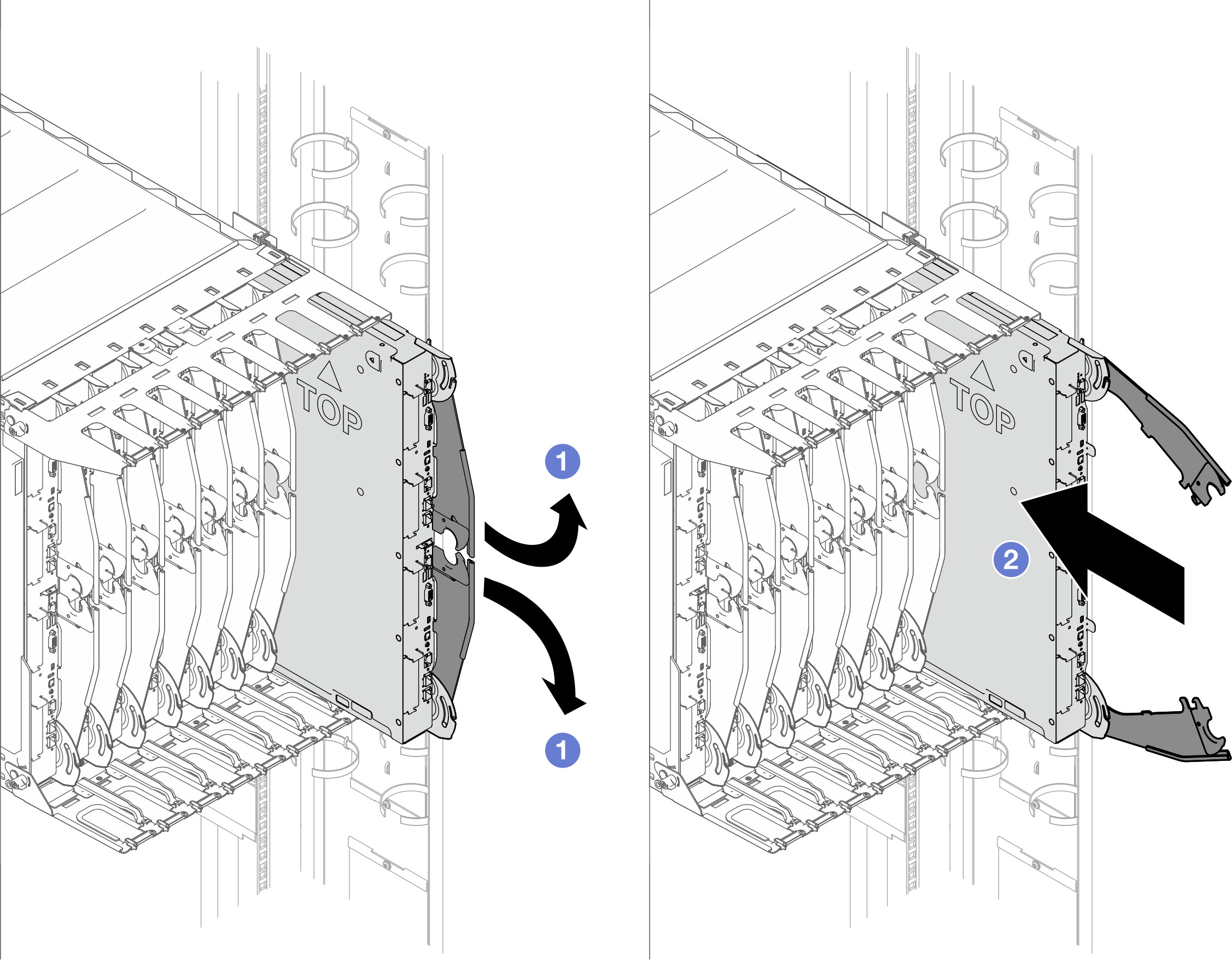

그림 15. 엔클로저에 트레이 넣기
트레이 손잡이가 열림 위치에 있는 동안 트레이 베이에 트레이를 삽입합니다.
1. 트레이 손잡이를 열림 위치로 돌리십시오.
2. 트레이를 엔클로저의 트레이 베이에 삽입하십시오.

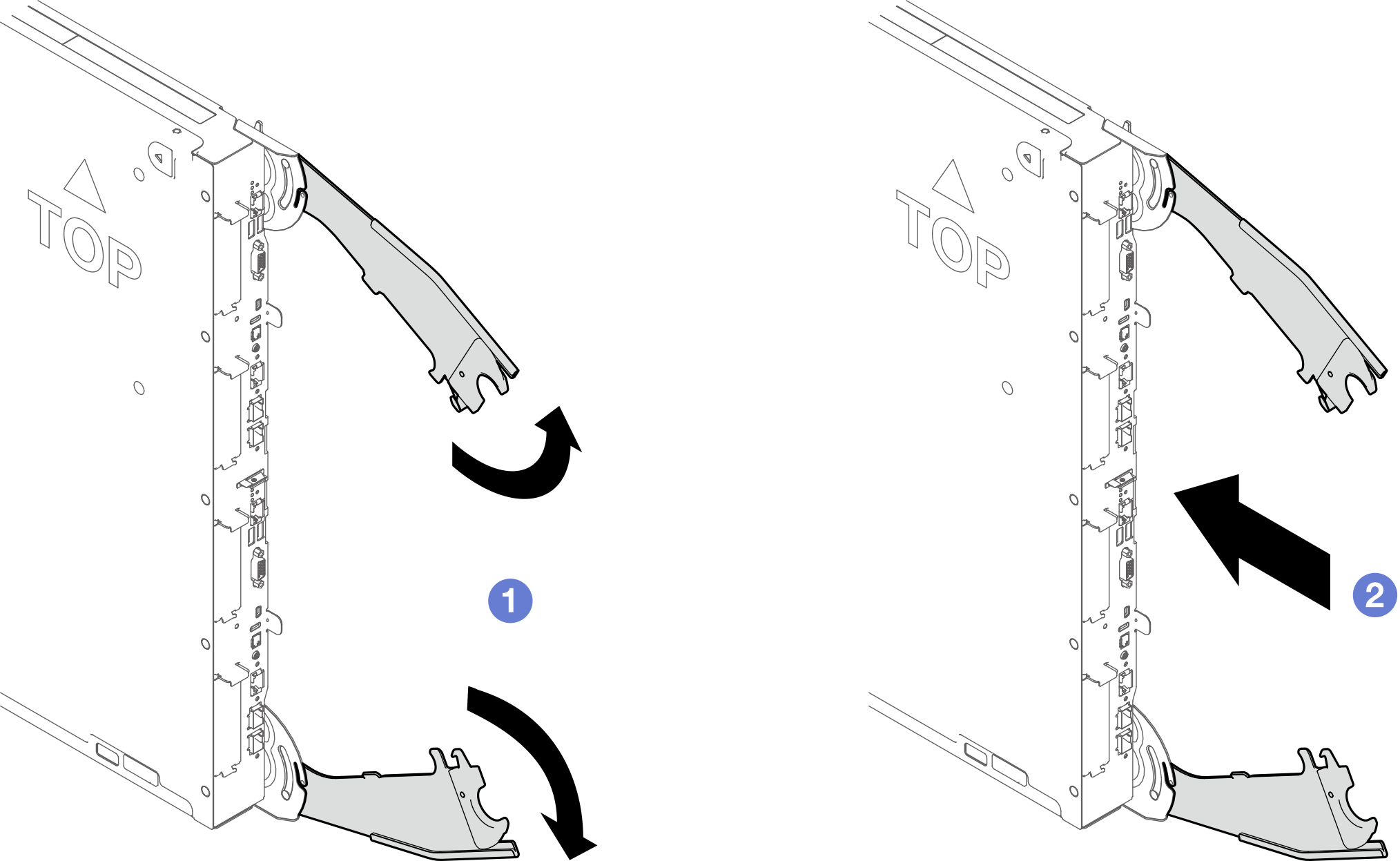

그림 16. 손잡이가 열린 상태에서 트레이 삽입

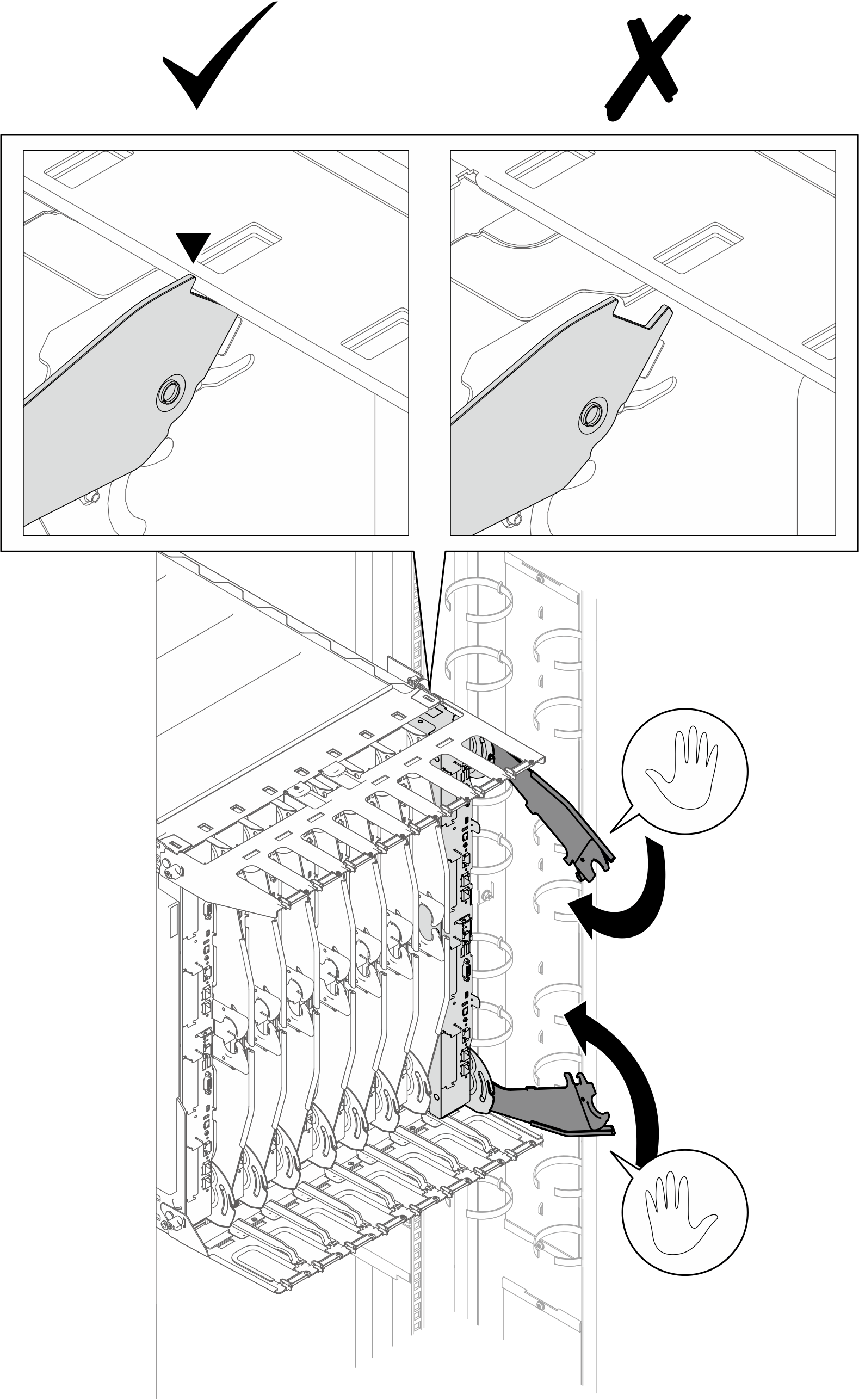

트레이 손잡이 끝이 엔클로저에 닿을 때까지 트레이를 엔클로저로 밀어 넣으십시오. 엔클로저와 손잡이 끝 사이에 거리가 없어야 합니다.
그림 17. 트레이 손잡이 위치 확인

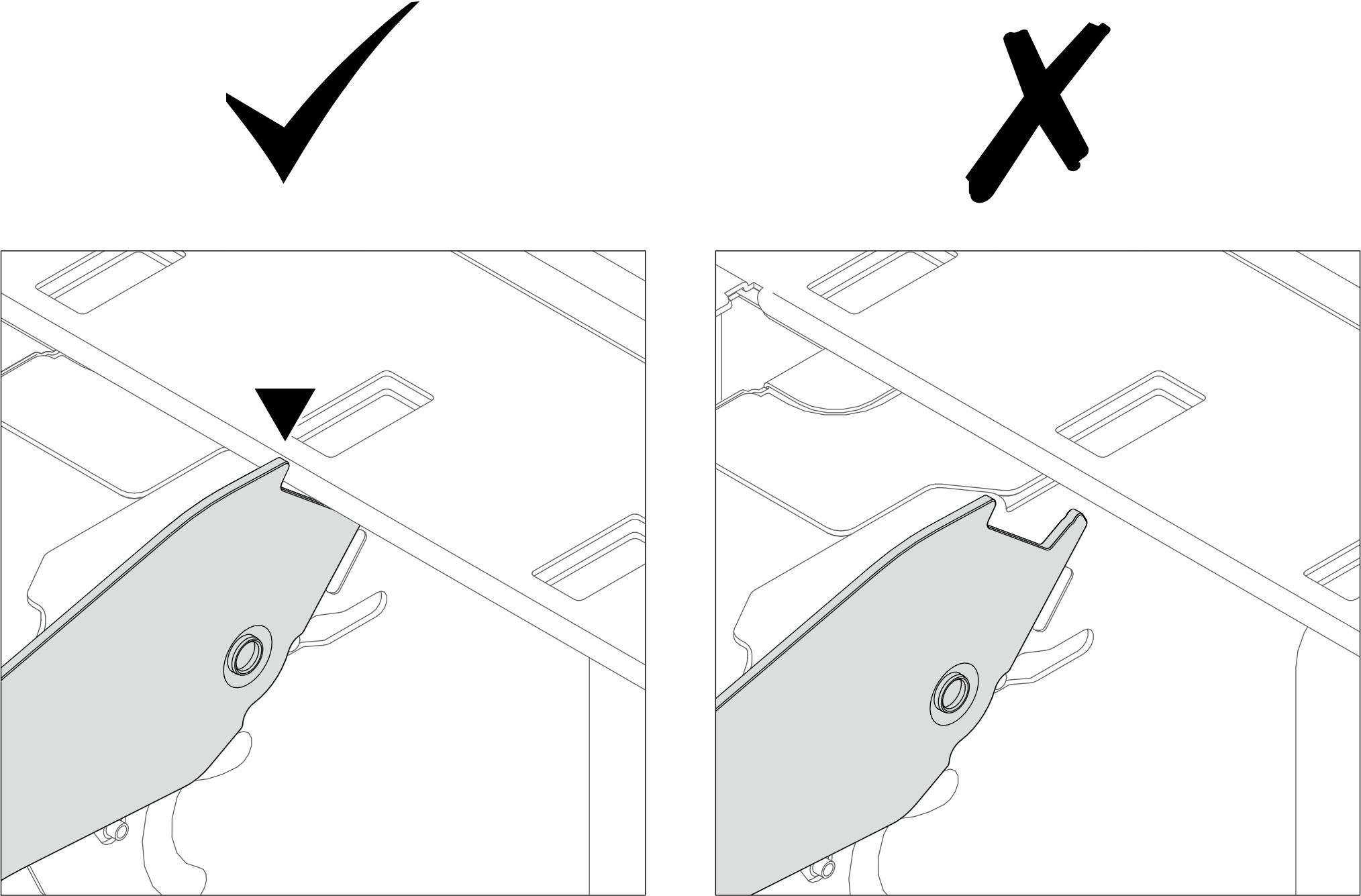

그림 18. 올바른 트레이 손잡이 위치 구별

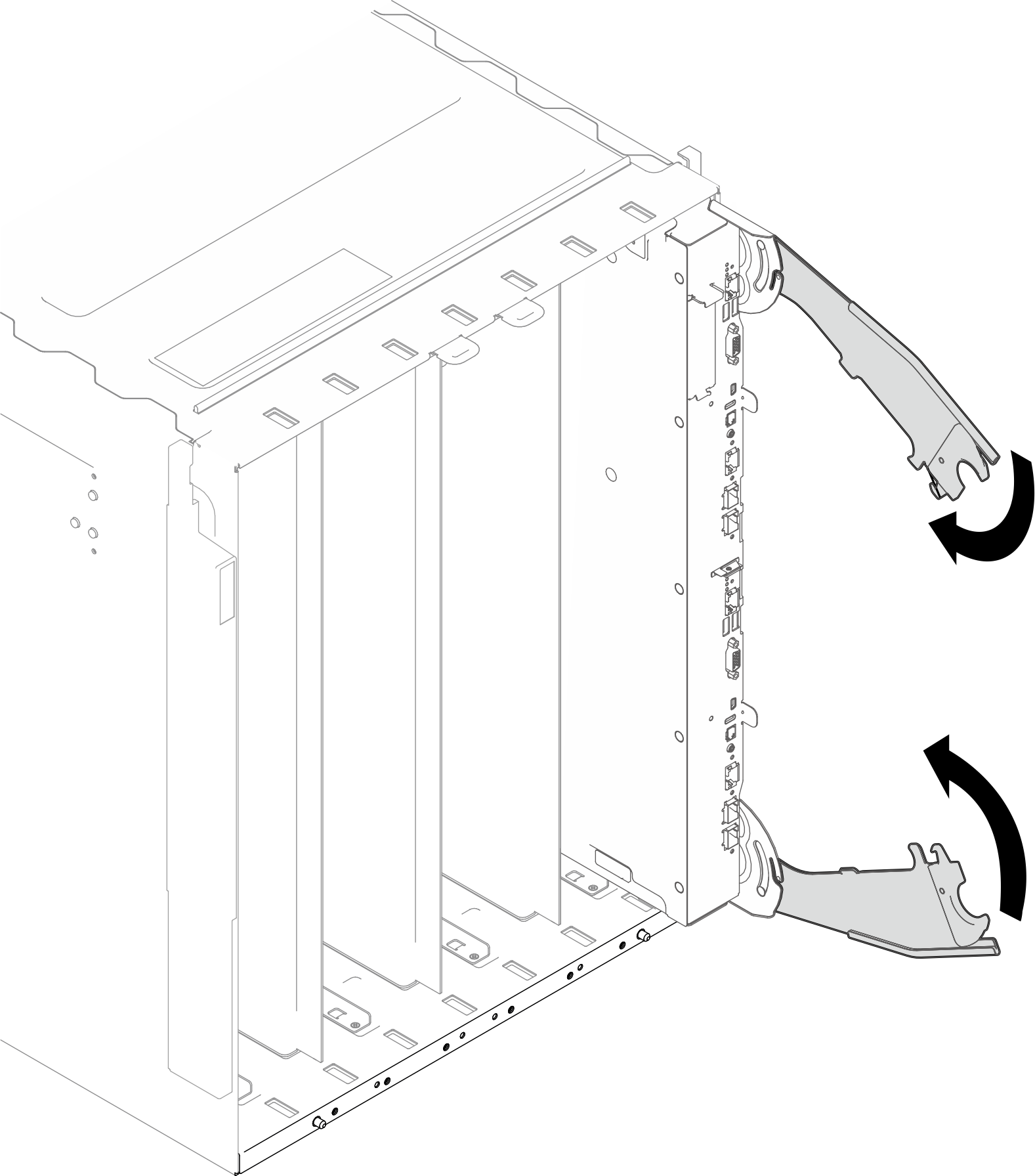

트레이 손잡이를 닫힘 위치로 돌려 엔클로저에 트레이를 고정하십시오.
그림 19. 닫힘 위치로 트레이 손잡이 돌리기
트레이가 엔클로저에서 튀어나오지 않아야 합니다. 트레이 앞면 베젤의 표면과 엔클로저 외부 프레임을 평평한 표면으로 맞춰야 합니다.

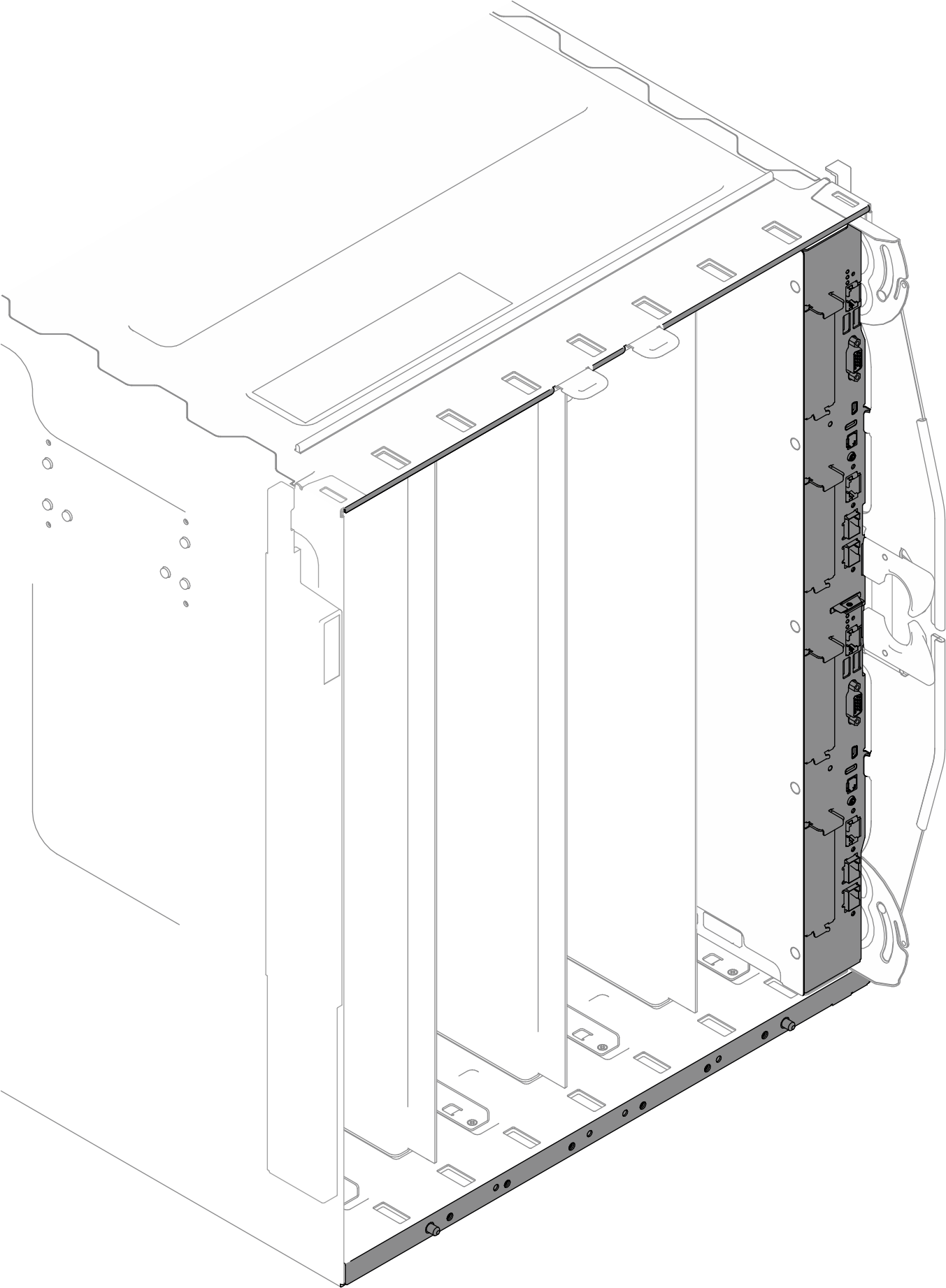

그림 20. 트레이 앞면 베젤 및 엔클로저 외부 프레임 표면 맞추기

펜스 라벨 설명	전체 설명
SW	싱글 와이드
PCS	전력 변환 스테이션
DW	더블 와이드

주

DWC 트레이가 설치되면 DWC 트레이에서 XCC이(가) 초기화합니다. 이 프로세스는 약 110초 정도 소요됩니다. 전원 LED가 빠르게 깜박이며 이 프로세스가 완료될 때까지 DWC 트레이의 전원 버튼이 응답하지 않습니다.

필요한 모든 외부 케이블을 엔클로저에 연결하십시오.
주
QSFP 케이블을 솔루션에 추가로 연결하십시오.
전원 버튼을 눌러 DWC 트레이의 노드를 모두 켜십시오.
앞면 오퍼레이터 패널의 전원 LED가 계속 켜져 있는지 확인하십시오. 이는 각 노드에 전원이 공급되며 켜져 있음을 나타냅니다.
설치하려는 다른 트레이가 있으면 지금 설치하십시오.

완료한 후

엔클로저에 DWC 트레이를 처음 설치하는 경우 Setup Utility를 통해 DWC 트레이를 구성한 후 DWC 트레이 운영 체제를 설치해야 합니다.
DWC 트레이의 구성을 변경했거나 제거한 것과 다른 DWC 트레이를 설치할 경우 Setup Utility를 통해 DWC 트레이를 구성해야 하며, DWC 트레이 운영 체제를 설치해야 할 수도 있습니다.

주

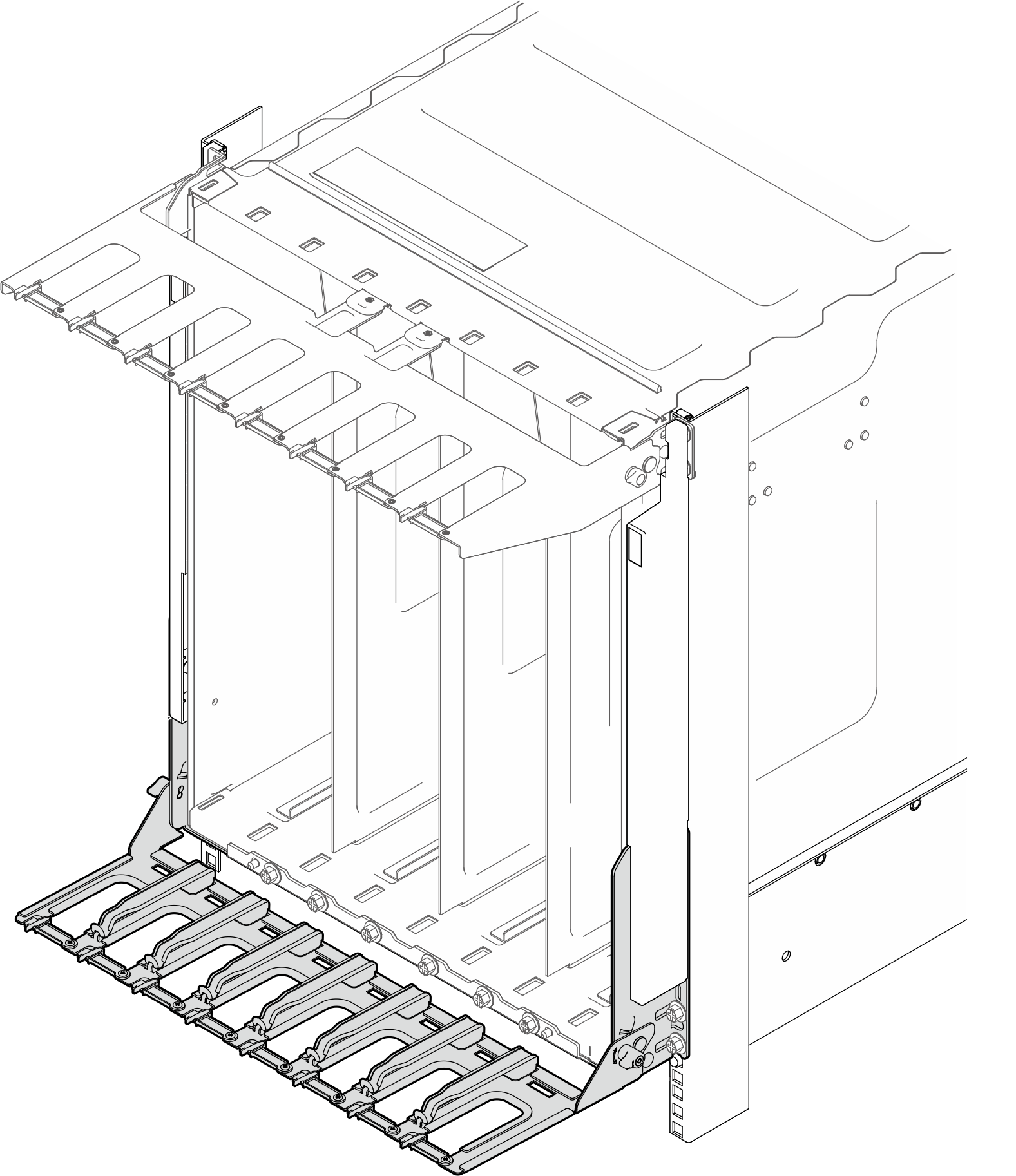

서버 및 스위치 케이블은 하단 앞면 지지 브래킷의 케이블 고정장치를 통해 배선됩니다.

그림 21. 하단 지지 브래킷

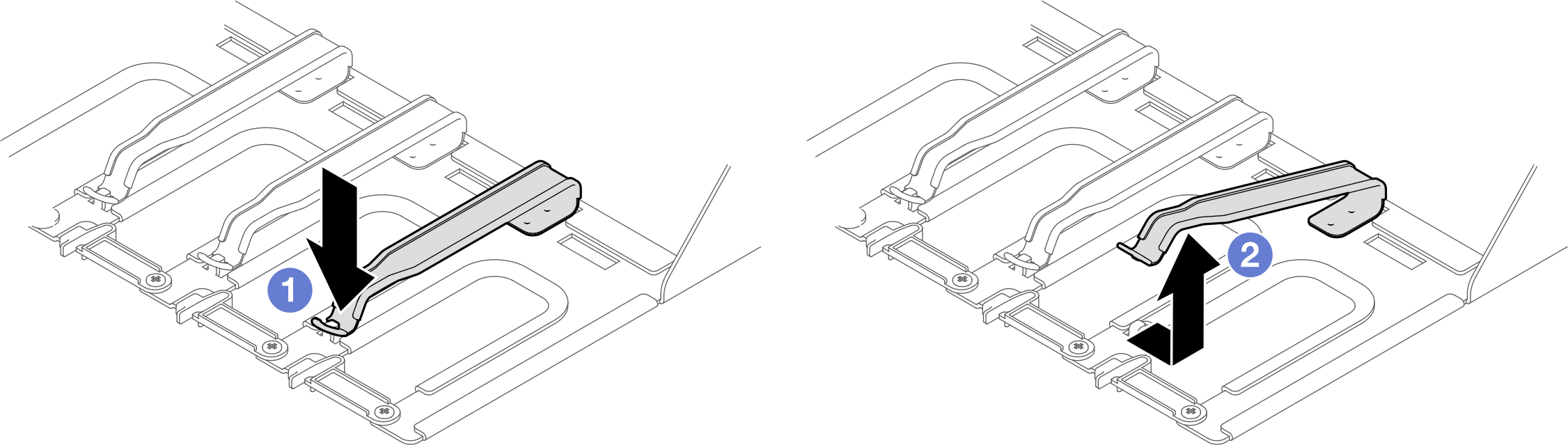

케이블 고정장치 열기
- 케이블 고정장치를 아래로 누르십시오.
- 케이블 고정장치를 오른쪽으로 당긴 다음, 위로 당기십시오.

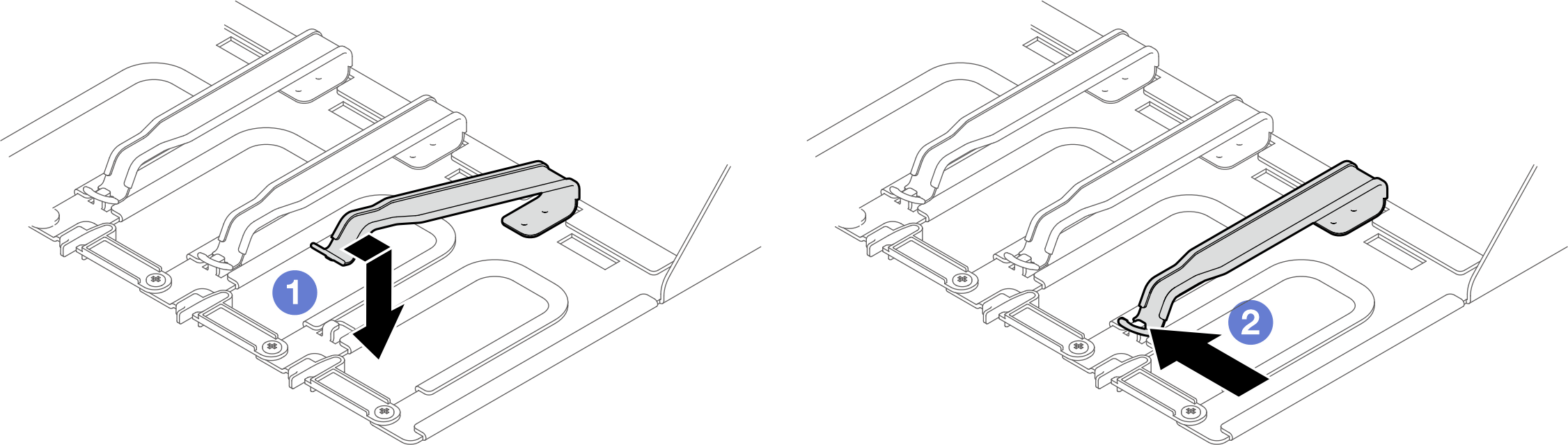

케이블 고정장치 닫기
- 케이블 고정장치를 오른쪽으로 당긴 다음, 아래로 누르십시오.
- 케이블 고정장치를 왼쪽으로 당겨 지지 브래킷에 고정하십시오.
