安装横梁

按以下信息安装横梁。

关于本任务

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 将前部和后部横梁放在托盘上。

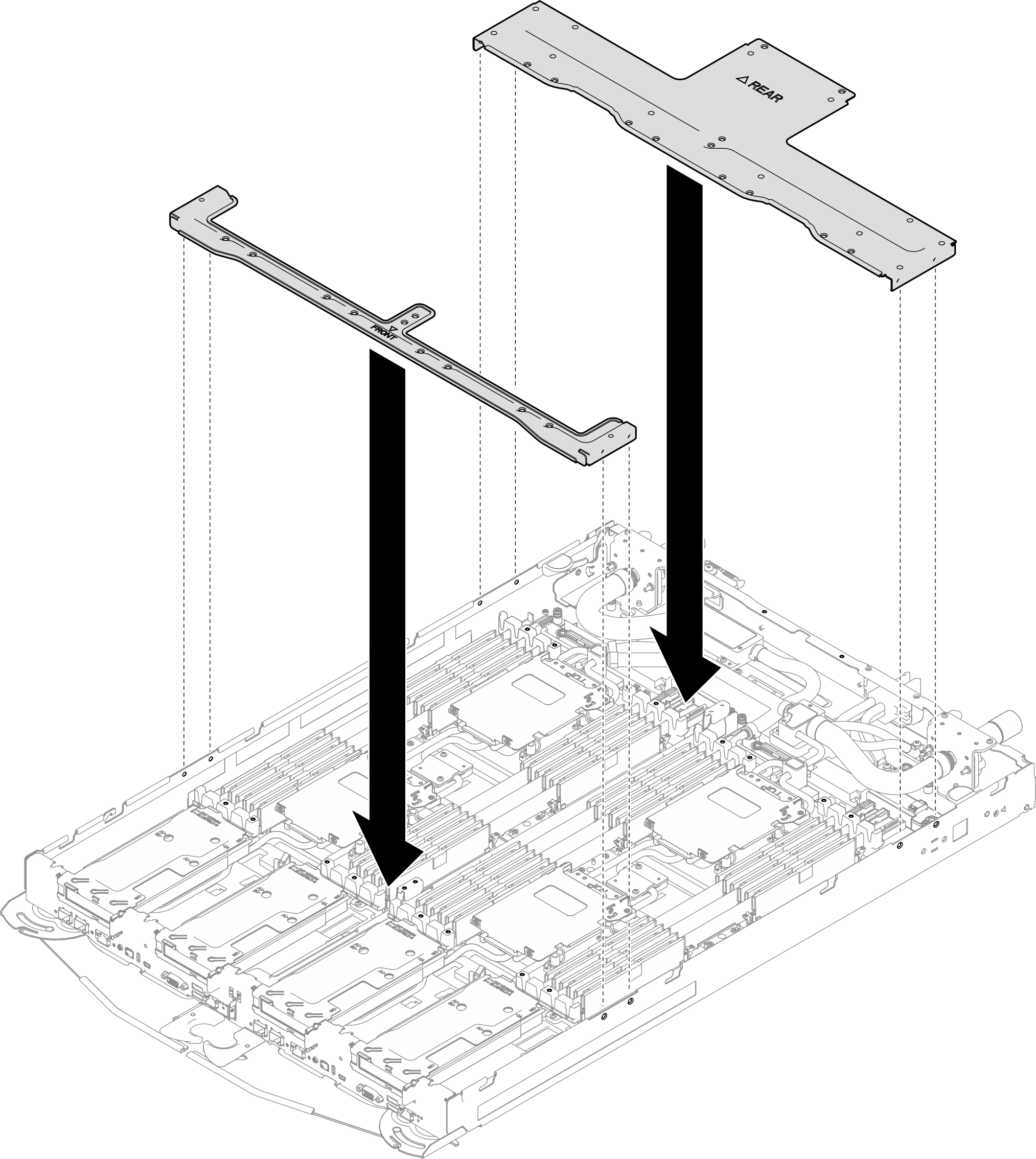

    图 1. 将横梁放在托盘上

  2. 将前部和后部横梁安装到托盘。
    1. 安装 18 颗 PH1 螺钉以固定横梁。

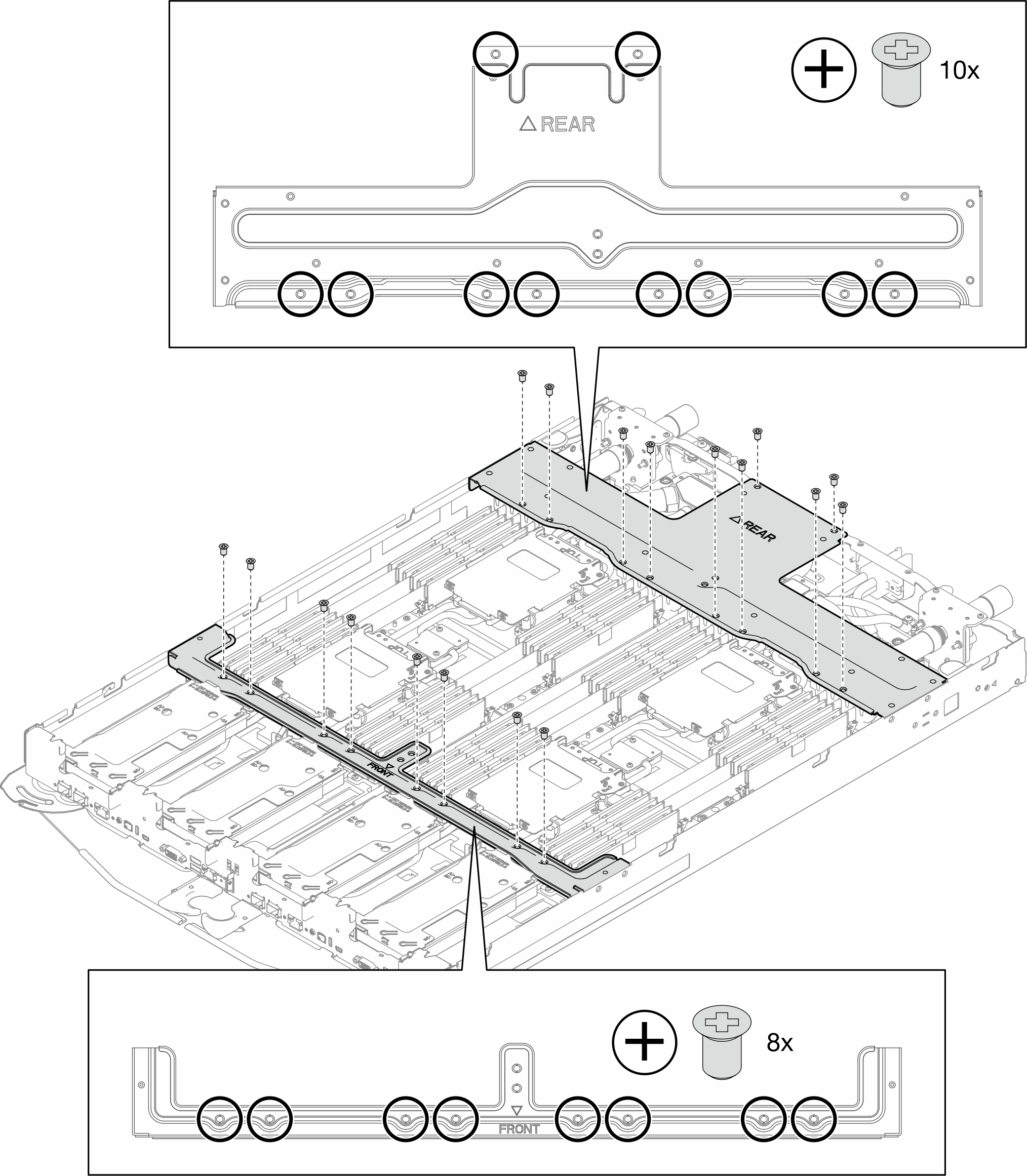

      图 2. 安装前部和后部横梁（18 颗螺钉）

    2. 拧紧 12 颗 PH1 螺钉以安装横梁。
      图 3. 安装前部和后部横梁（12 颗螺钉）

完成之后

  1. 安装托盘外盖。请参阅安装托盘外盖。

  2. 将托盘装入机柜。请参阅在机柜中安装托盘。

  3. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  4. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
