E3.S 前面ドライブ・ケージ・アセンブリーの取り付け

E3.S 前面ドライブ・ケージ・アセンブリーを取り付けるには、以下の情報を参照してください。

手順

1. E3.S ドライブ・ケージ・ギャップ・パッドが破損しているか取り外されている場合は、新しいパッドと交換します。必ず、ギャップ・パッド/パテ・パッドの交換に関するガイドラインに従ってください。
   注

   ギャップ・パッドを取り付けるときに、ギャップ・パッドをウォーター・ループのマーキングと位置合わせします。以下の表は、さまざまなドライブ構成に必要なギャップ・パッドを示しています。

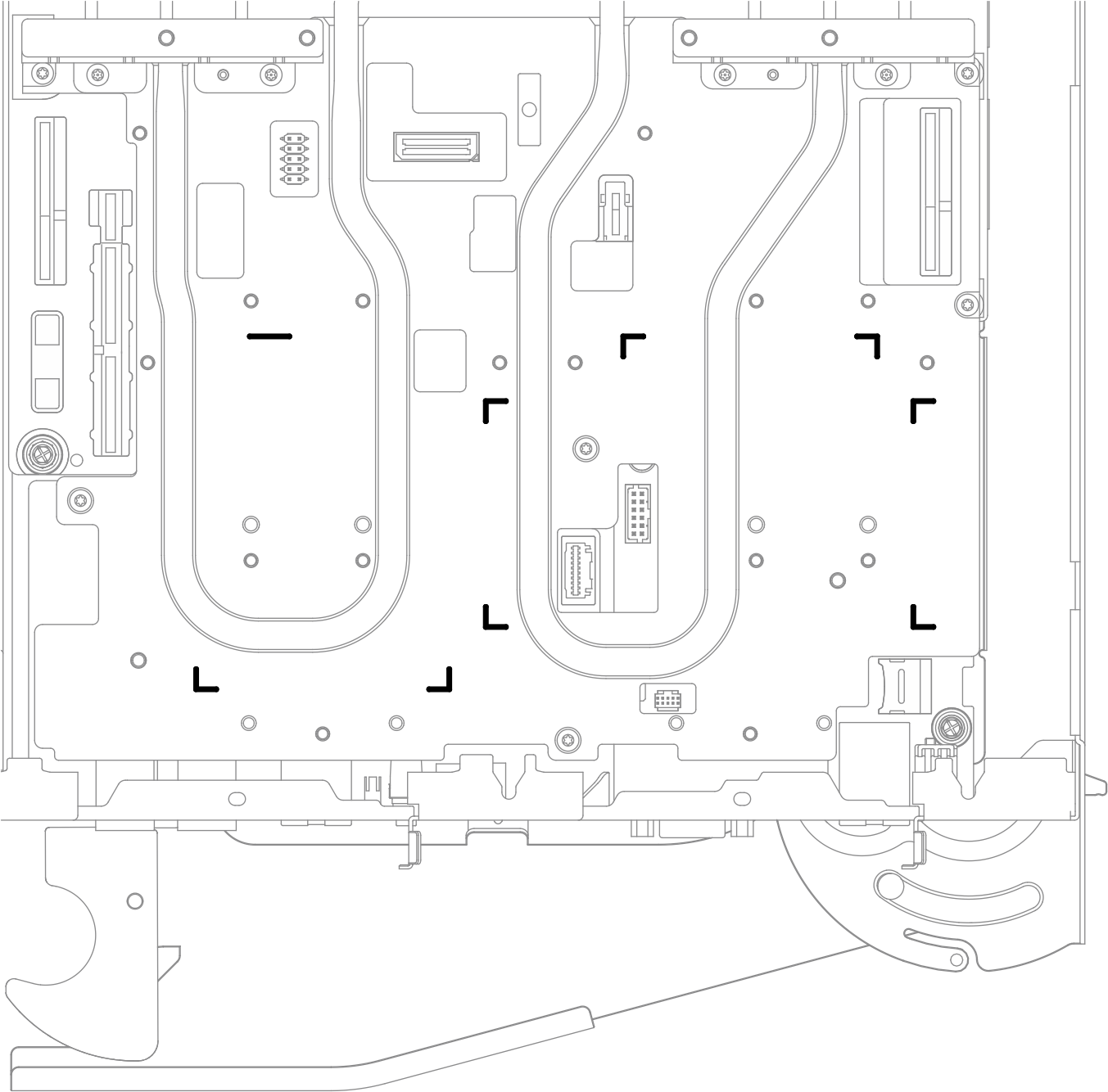

   図 1. E3.S ギャップ・パッドの位置合わせのためのウォーター・ループのマーキング

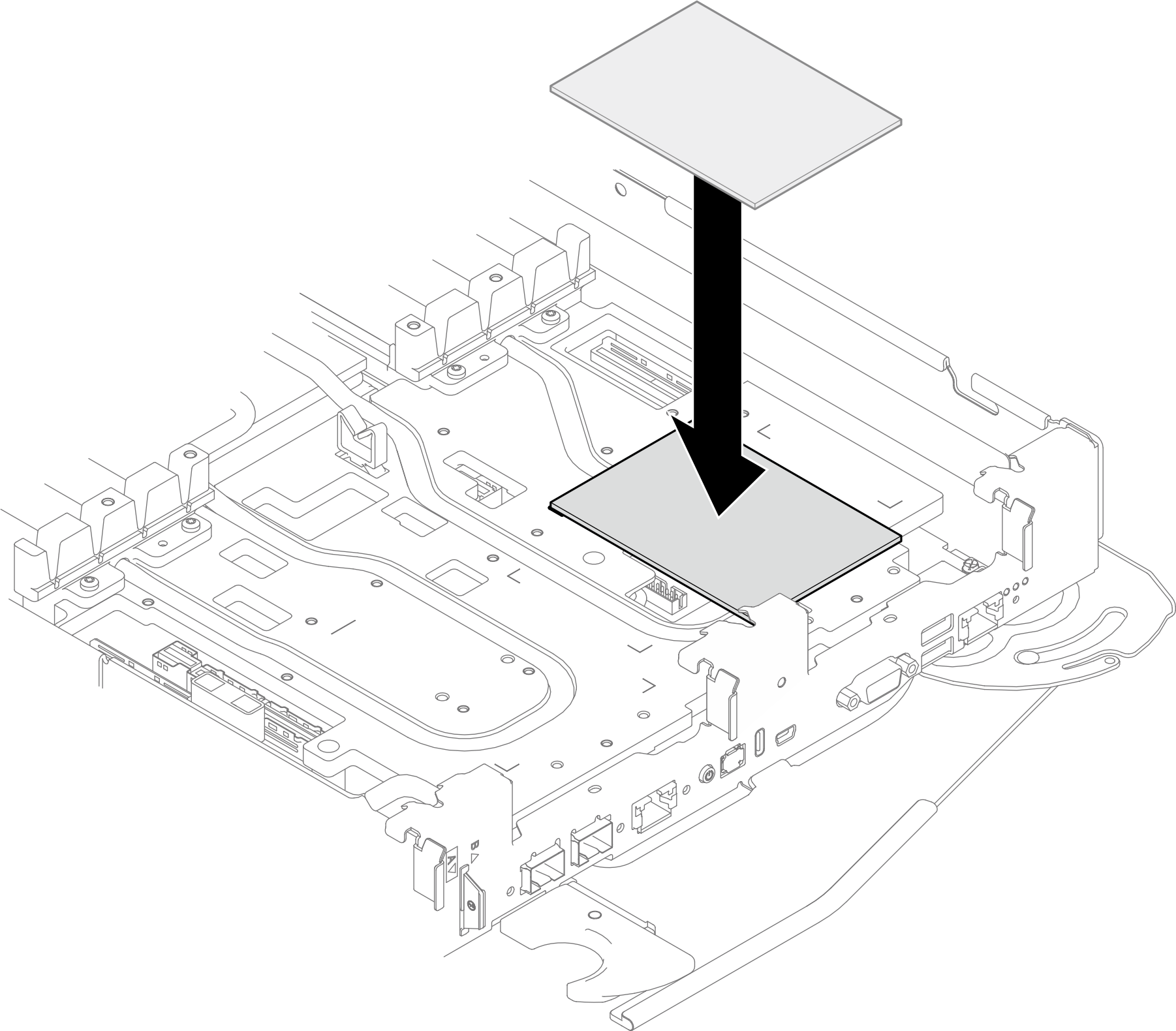

   図 2. E3.S 1T シングル前面ドライブのギャップ・パッドの位置

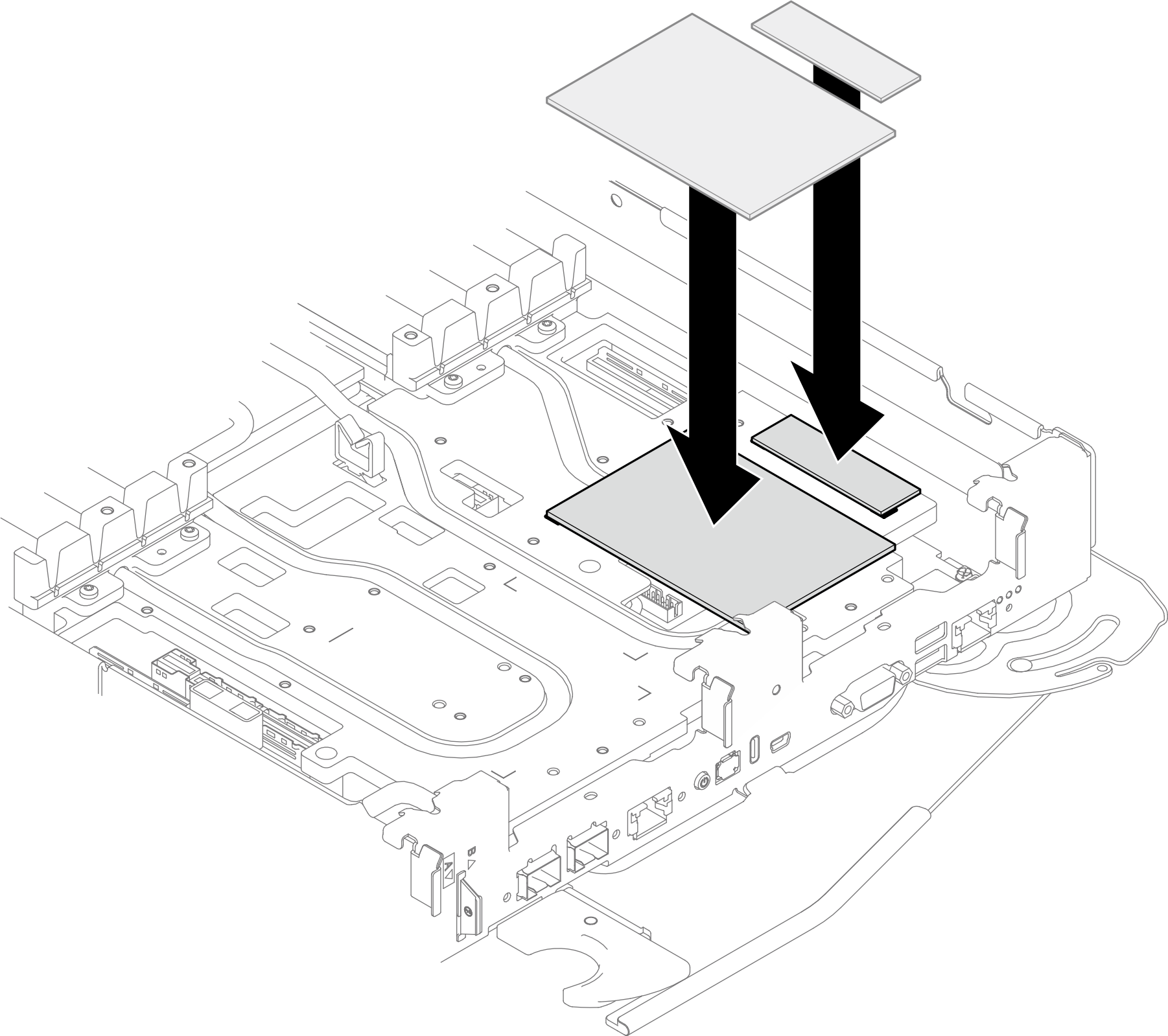

   図 3. E3.S 1T デュアル前面ドライブと E3.S 2T シングル前面ドライブのギャップ・パッドの位置

2. E3.S ドライブ・ケージ・アセンブリーを取り付けます。
   1. ノードの E3.S ドライブ・ケージ・アセンブリーを取り付けます。
   2. 3 本の拘束ねじを固定します。

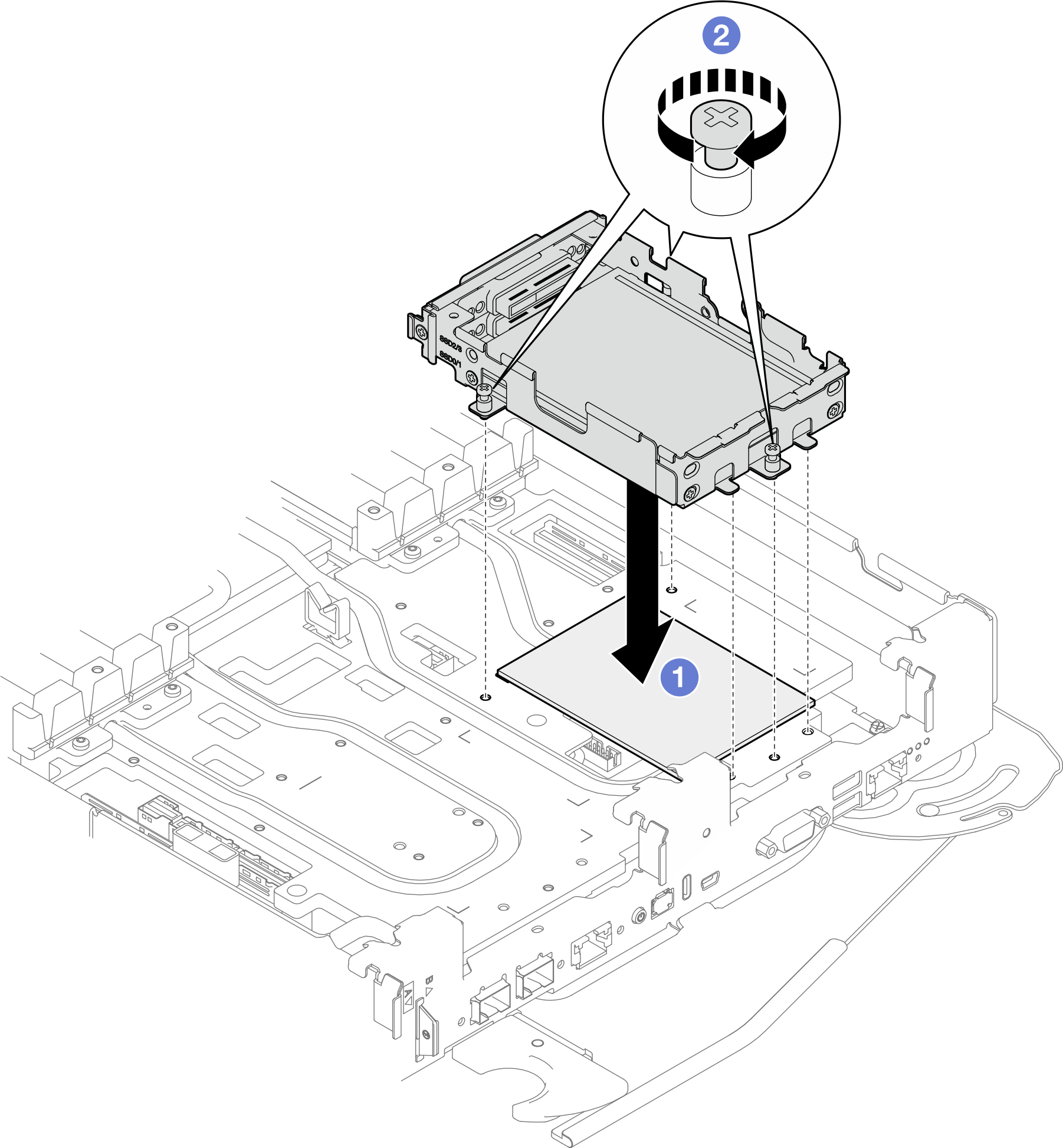

   図 4. E3.S 前面ドライブ・ケージ・アセンブリーの取り付け


3. ドライブ・ケージに取り付けられているスロットにブランク・ベゼル・フィラーを取り付けます。

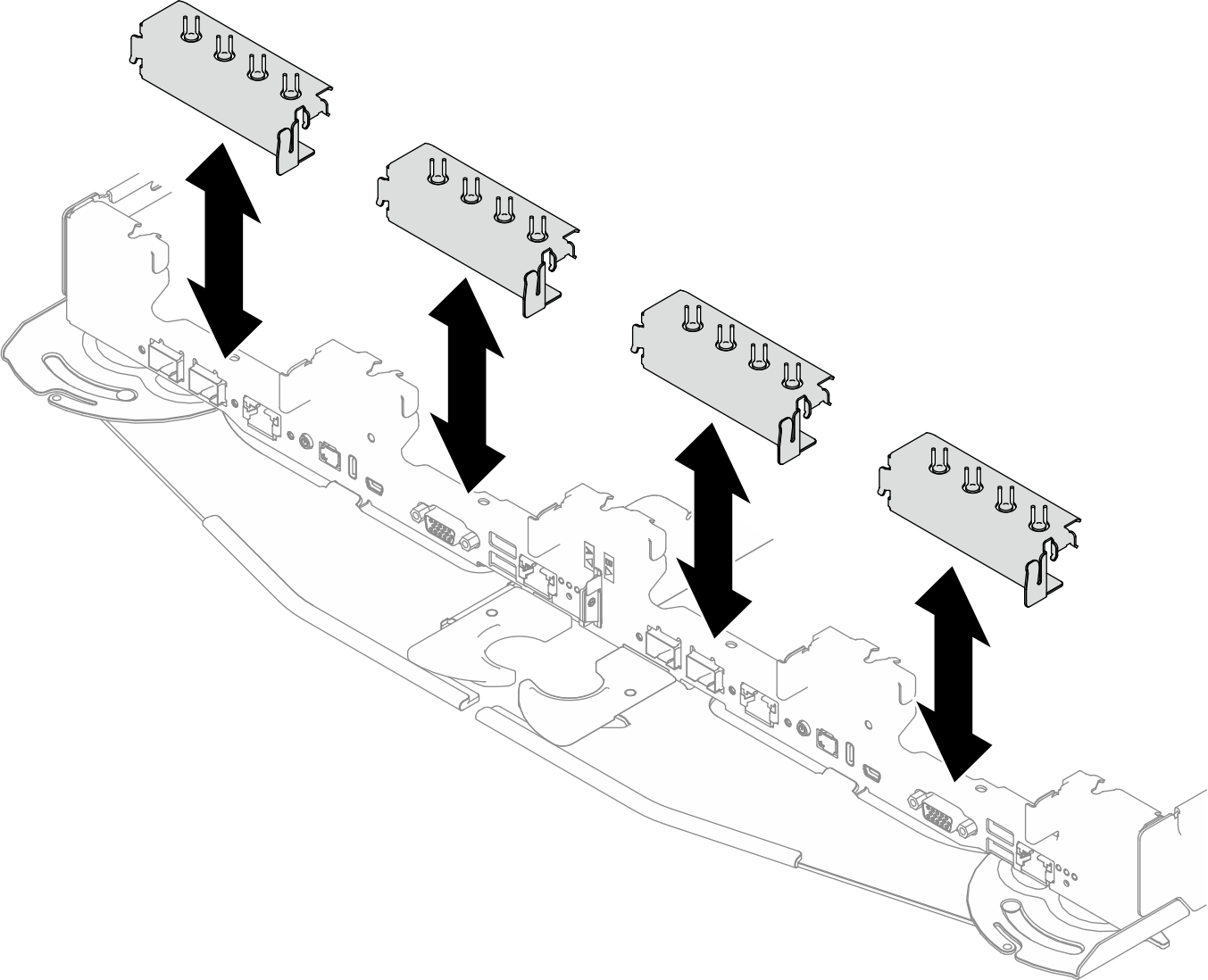

   図 5. 空のベゼル・フィラーの取り外し
