Instalación de una unidad frontal única E3.S 2T

Utilice esta información para instalar una unidad frontal única E3.S 1T.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (si instala la unidad de disco única E3.S 2T frontal por primera vez)

Importante
Directrices de sustitución de la almohadilla de espacio

  • Para obtener instrucciones y la ubicación de la almohadilla de espacio, consulte Identificación y ubicación de la almohadilla de espacio.

  • Antes de sustituir la almohadilla de espacio, limpie suavemente la superficie con una toallita de limpieza con alcohol.

  • Sostenga la almohadilla de espacio con cuidado para evitar que se deforme. Asegúrese de que el material de la almohadilla de espacio no bloquee aberturas ni orificios de tornillos.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Instale una unidad E3.S 2T en el compartimiento de la unidad.
    1. Mantenga la orientación del conector de la unidad tal como se muestra en la siguiente ilustración. A continuación, instale la unidad en el compartimiento.
    2. Instale cuatro tornillos PH1 para fijar la unidad al compartimiento de la unidad

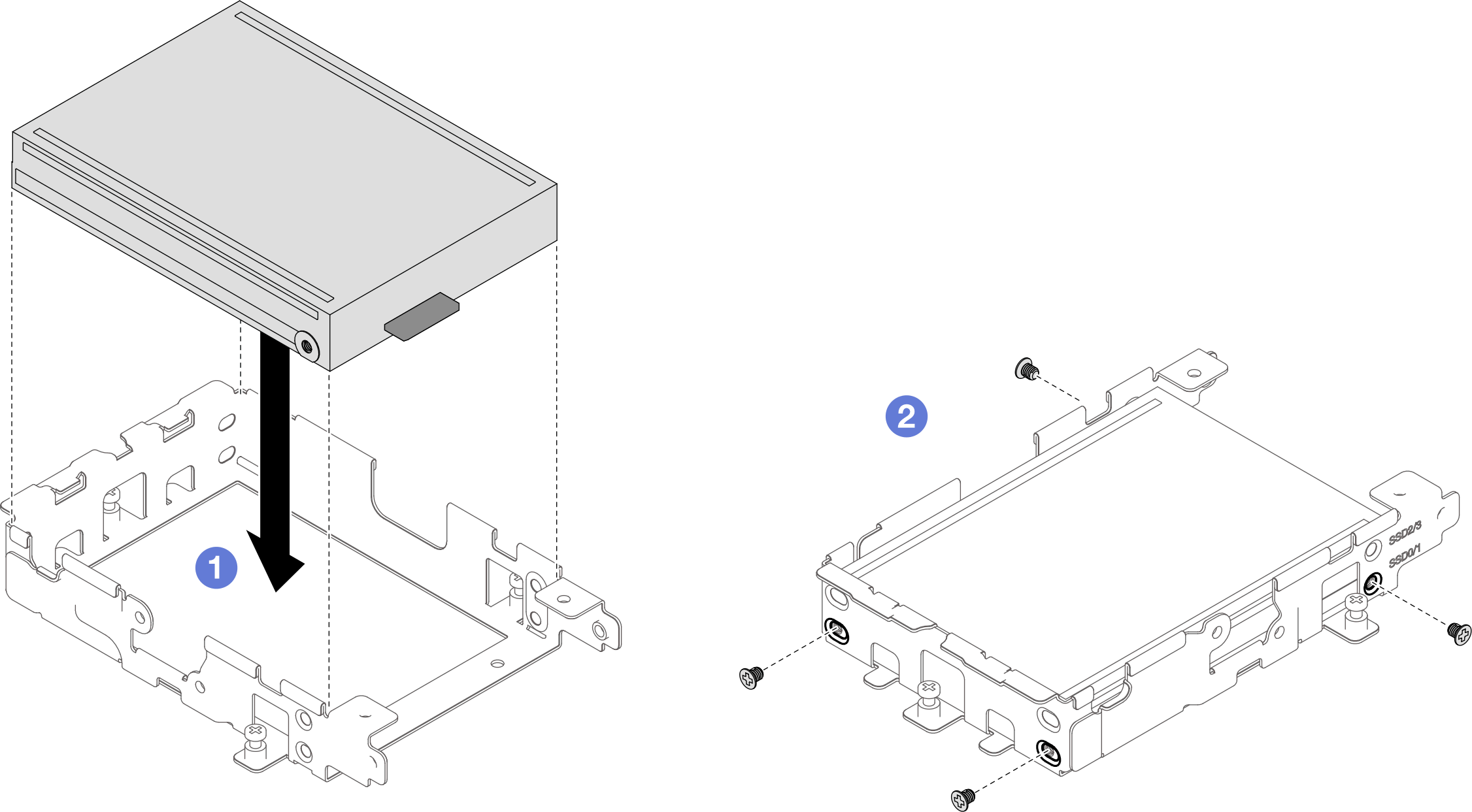

    Figura 1. Instalación de una unidad E3.S 2T

  2. Revise si la almohadilla de espacio en el disipador de calor está dañada o si se soltó. Si es así, sustitúyala por una nueva.

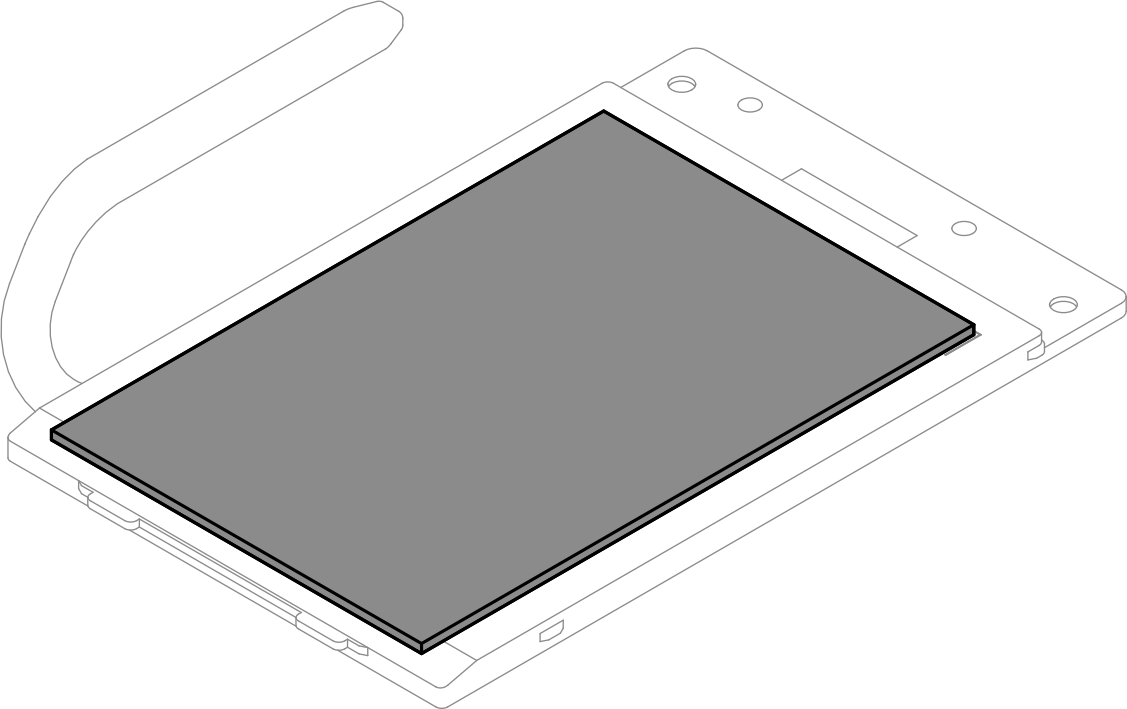

    Figura 2. Ubicación de la almohadilla de espacio del disipador de calor

Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio.

  1. Instale el disipador de calor en el compartimiento de la unidad.
    1. Mantenga el disipador de calor en ángulo y alinee las pestañas del disipador de calor con las ranuras del compartimiento de la unidad.
    2. Gire el disipador de calor y colóquelo en el compartimiento de la unidad.

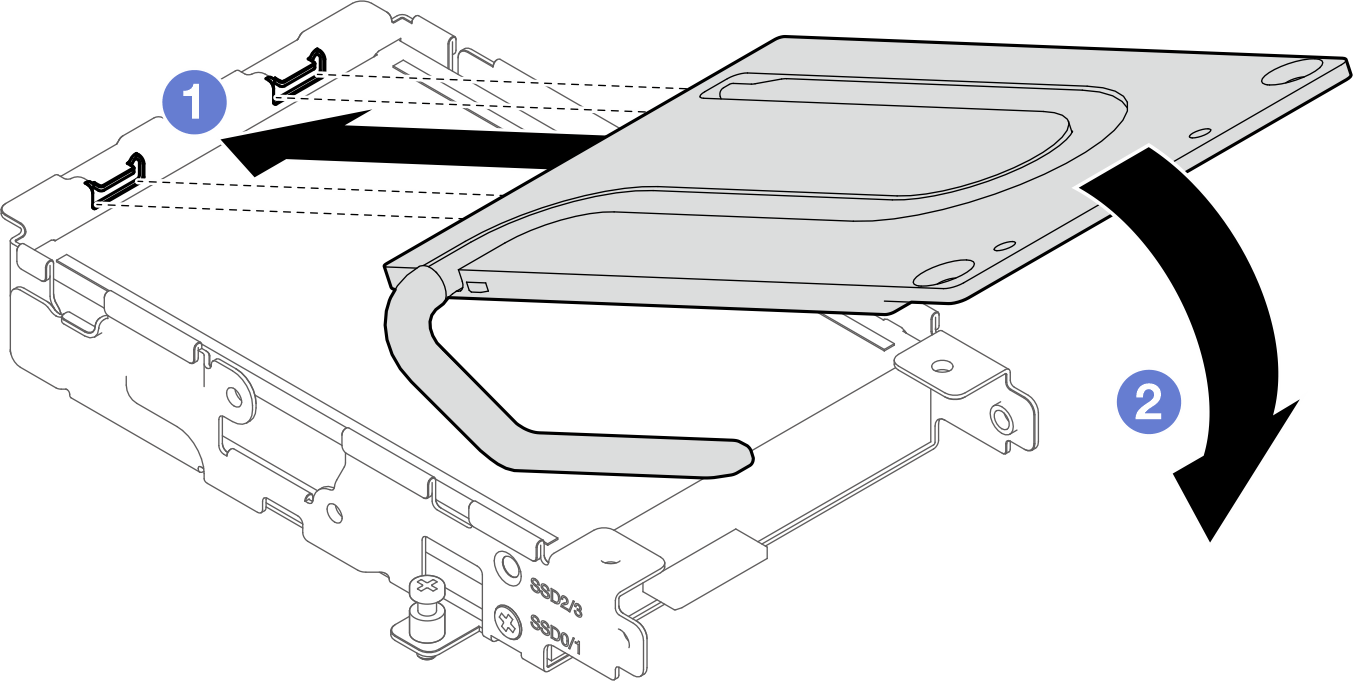

      Figura 3. Instalación del disipador de calor

  2. Instale dos tornillos PH1 para fijar el disipador de calor al compartimiento de la unidad.

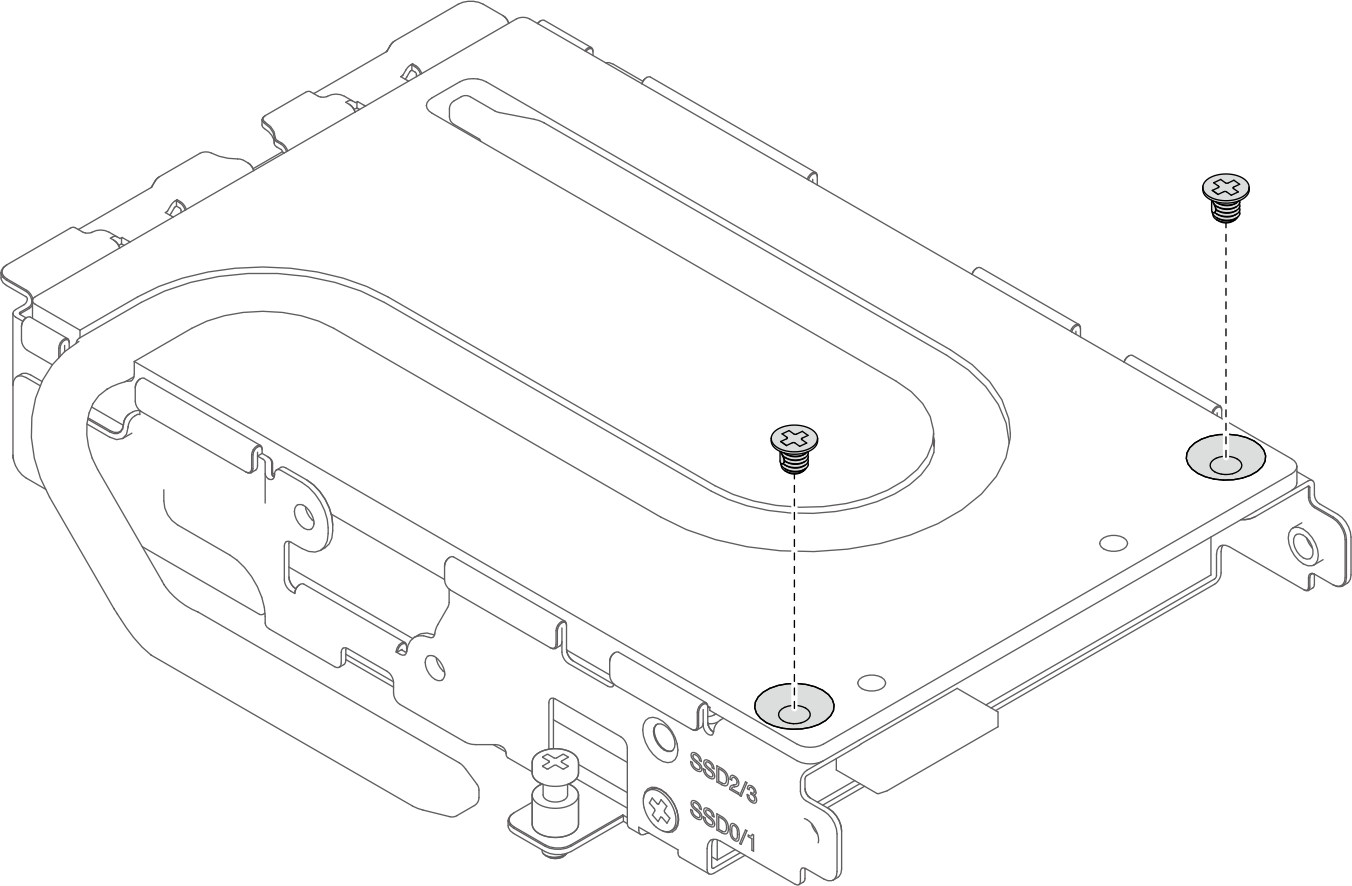

    Figura 4. Instalación de los tornillos del disipador de calor

  3. Instale dos tornillos PH1 para fijar el soporte lateral al compartimiento de la unidad.

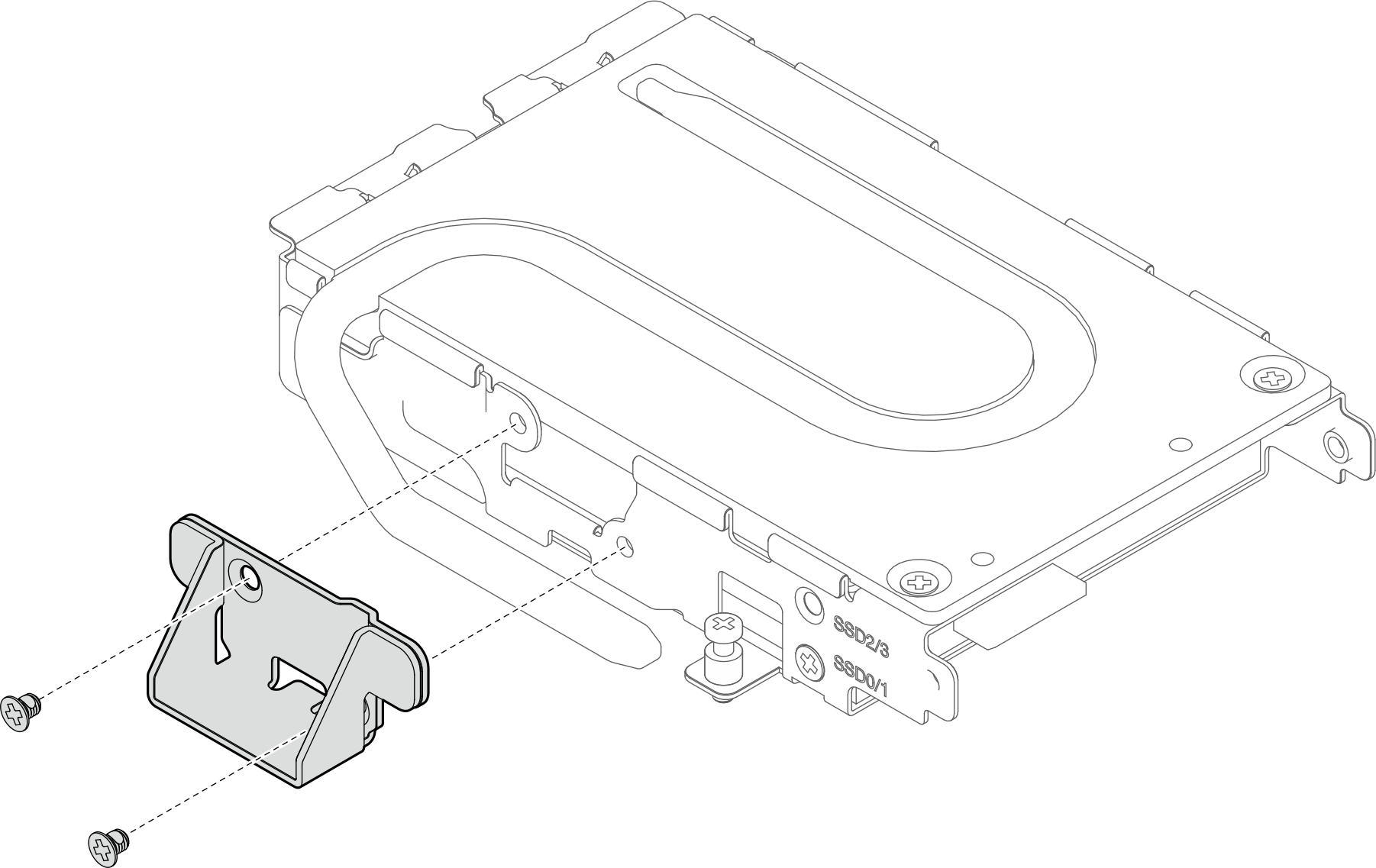

    Figura 5. Instalación del soporte lateral

  4. Conecte el cable con el conector marcado como 0 o 1 a la unidad. Coloque el otro conector de cable debajo del conectado.

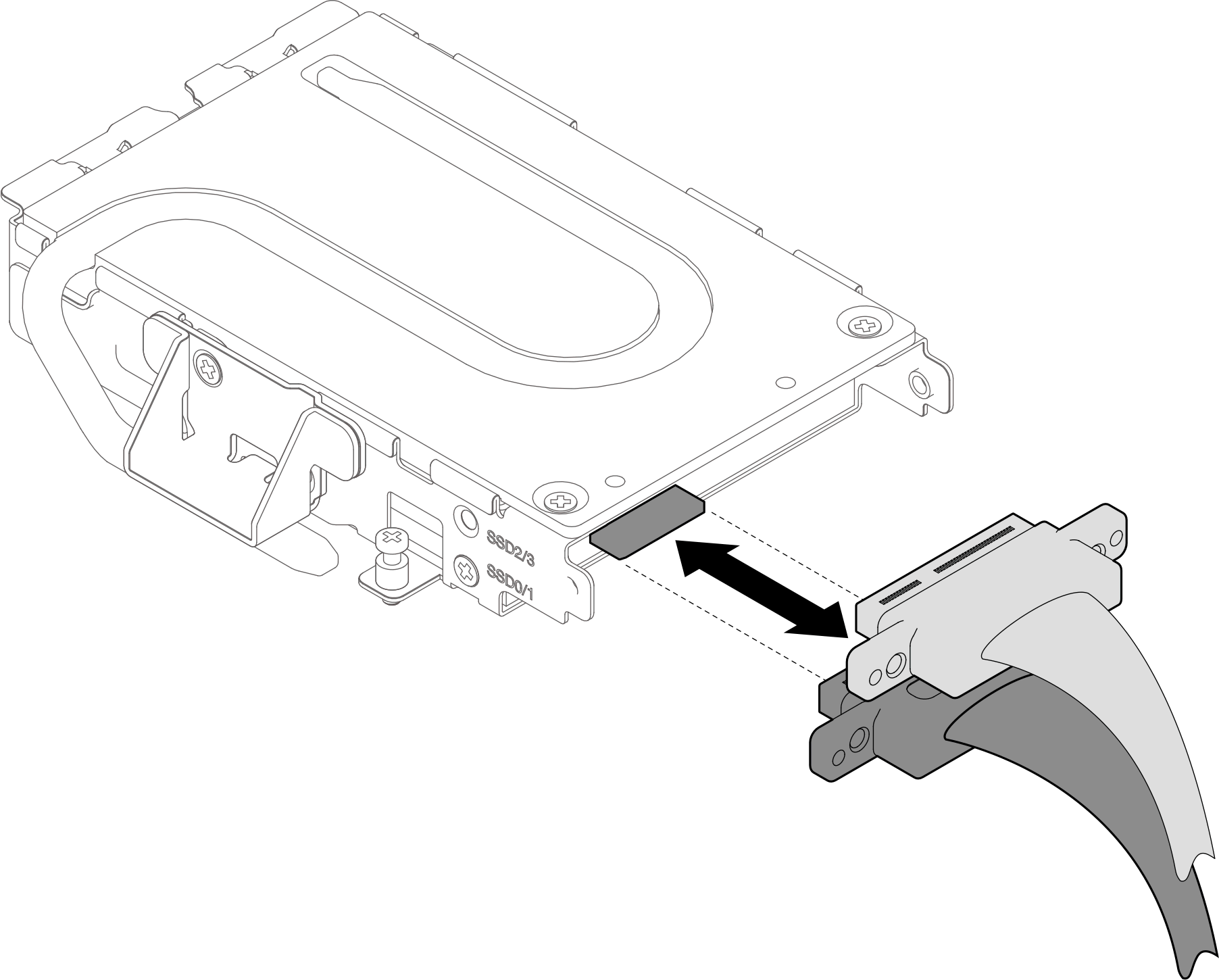

    Figura 6. Conexión del cable a la unidad

  5. Instale el soporte del cable en el compartimiento de la unidad.
    1. Conecte el soporte del cable en el compartimiento de la unidad.

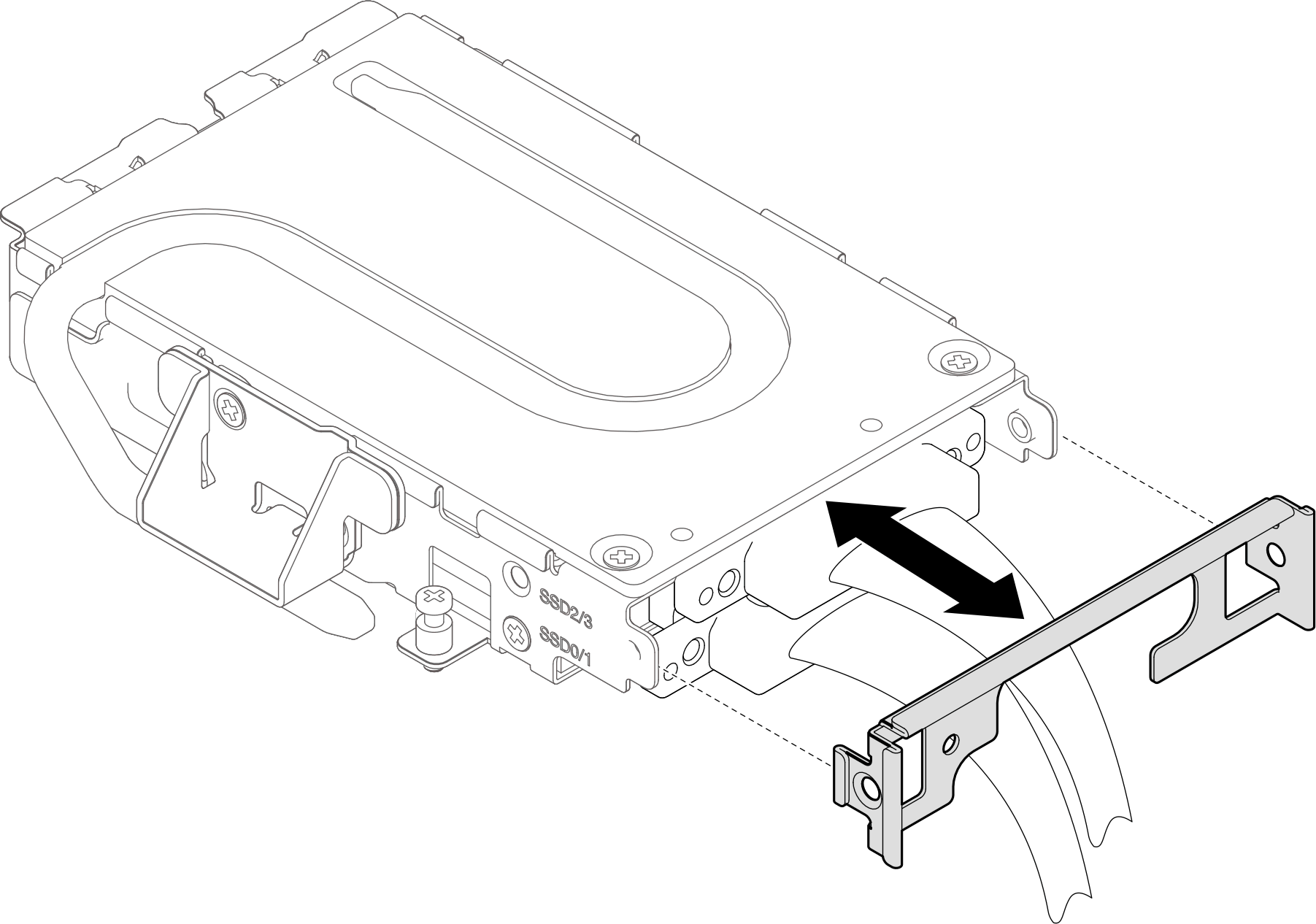

      Figura 7. Instalación del soporte del cable en el compartimiento de la unidad

    2. Apriete dos tornillos PH1 de los lados para fijar el soporte del cable al compartimiento de la unidad.

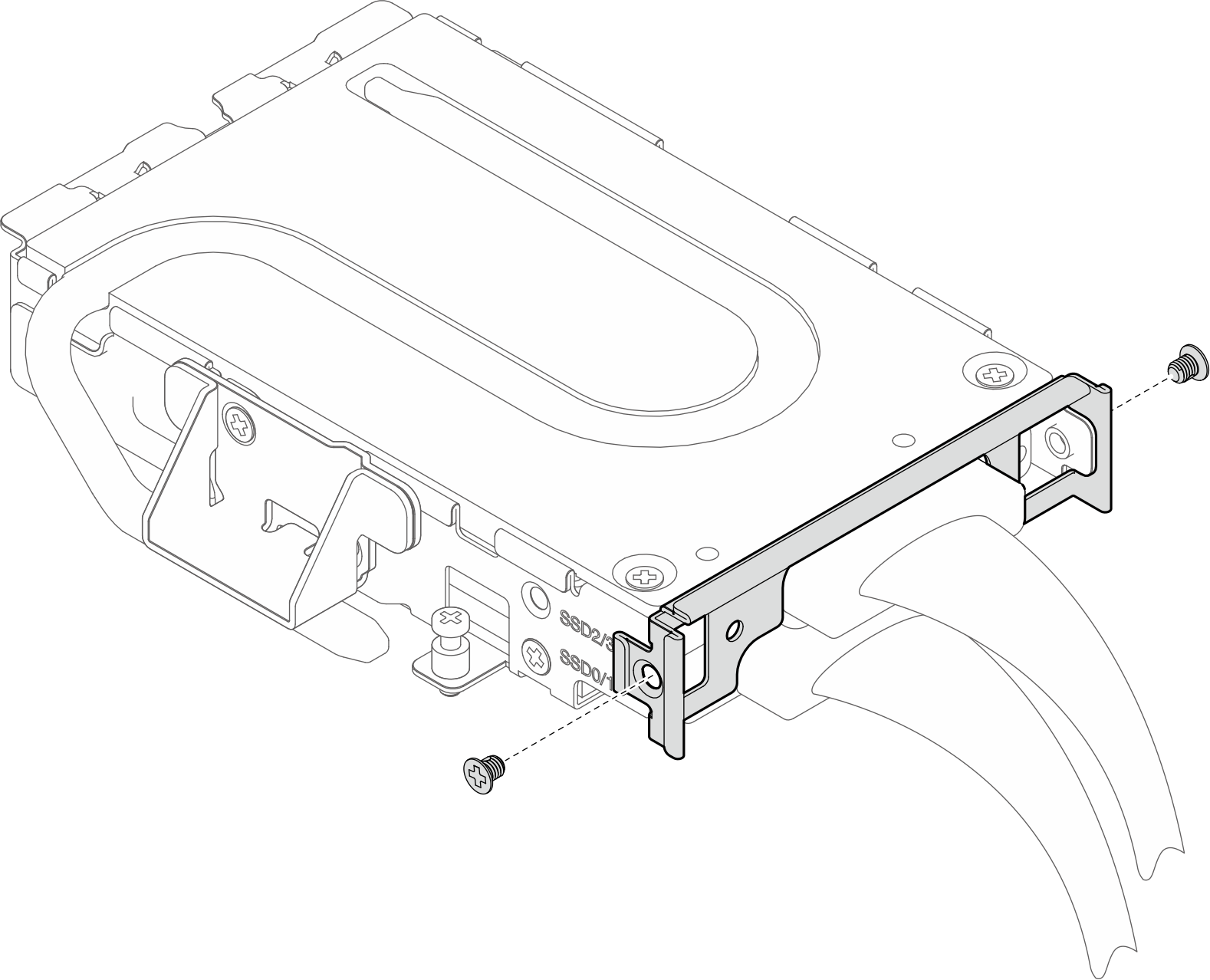

      Figura 8. Instalación del soporte del cable en el compartimiento de la unidad

Después de finalizar

  1. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  2. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  3. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  4. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  5. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.

  6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
