Extracción de una unidad frontal única E3.S 2T

Utilice esta información para quitar una unidad frontal única E3.S 2T.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos PH 1

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (si instala la unidad de disco única E3.S 2T frontal por primera vez)

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
    4. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
  2. Quite el soporte del cable del compartimiento de la unidad.
    1. Quite dos tornillos PH1 de los lados del compartimiento de la unidad.
      Figura 1. Extracción del tornillo del soporte del cable

    2. Quite el soporte del cable.
      Figura 2. Extracción del soporte del cable

  3. Desconecte el cable de la unidad.
    Figura 3. Desconexión del cable de las unidades

  4. Quite dos tornillos PH1 para quitar el soporte lateral del compartimiento de la unidad.
    Figura 4. Extracción del soporte lateral

  5. Quite los dos tornillos PH1 del disipador de calor.
    Figura 5. Extracción de los tornillos del disipador de calor

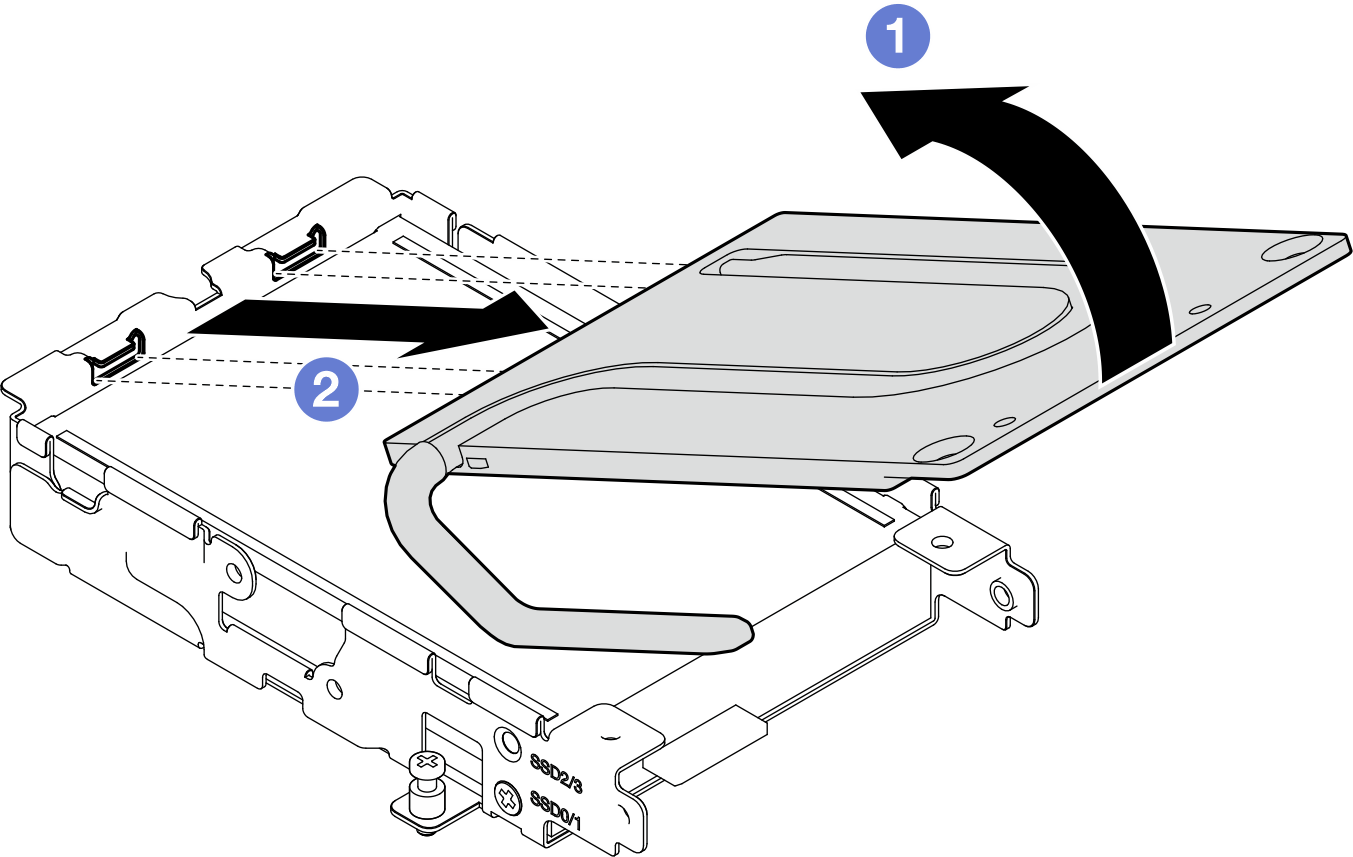

  6. Quite el disipador de calor.
    1. Gire el disipador de calor hasta que quede en ángulo.
    2. Quite el disipador de calor del compartimiento de la unidad.
      Figura 6. Extracción del disipador de calor

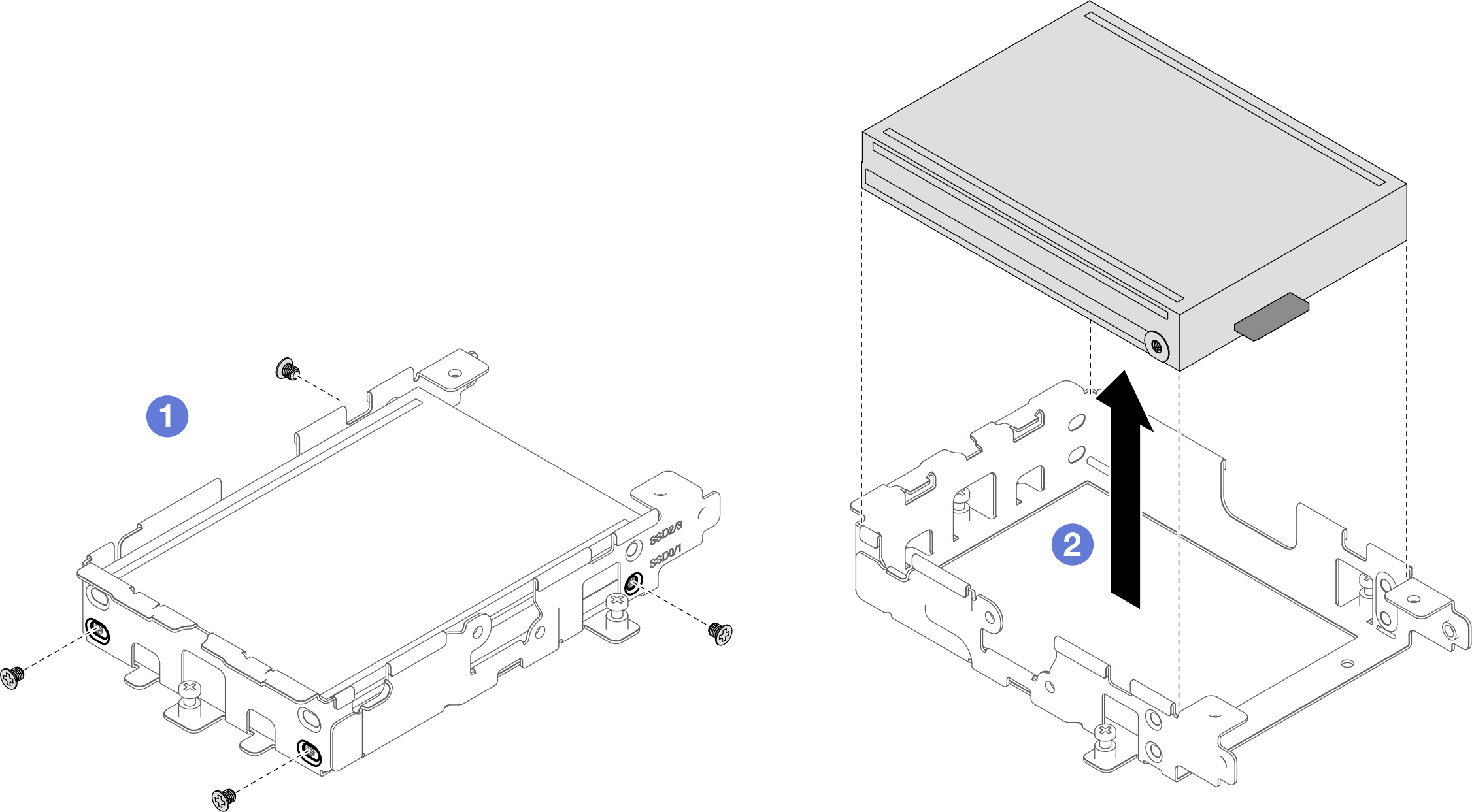

  7. Quite la unidad del compartimiento de la unidad.
    1. Quite cuatro tornillos PH1 del compartimiento de la unidad.
    2. Quite la unidad del compartimiento de la unidad.
      Figura 7. Extracción de la unidad del compartimiento de la unidad

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
