Vorderes E3.S 2T-Einzellaufwerk entfernen

Verwenden Sie diese Informationen, um ein vorderes E3.S 2T-Einzellaufwerk zu entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1 Schrauben

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (bei erstmaliger Installation des E3.S 2T-Einzellaufwerks)

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
  2. Entfernen Sie den Kabelhalter von der Laufwerkhalterung.
    1. Entfernen Sie zwei PH1-Schrauben von den Seiten der Laufwerkhalterung.
      Abbildung 1. Entfernen der Schraube vom Kabelhalter

    2. Entfernen Sie den Kabelhalter.
      Abbildung 2. Entfernen des Kabelhalters

  3. Trennen Sie das Kabel vom Laufwerk.
    Abbildung 3. Trennen des Kabels von den Laufwerken

  4. Entfernen Sie die zwei PH1-Schrauben, um die seitliche Halterung von der Laufwerkhalterung zu entfernen.
    Abbildung 4. Entfernen der seitlichen Halterung

  5. Entfernen Sie die zwei PH1-Schrauben vom Kühlkörper.
    Abbildung 5. Entfernen der Schrauben vom Kühlkörper

  6. Entfernen Sie den Kühlkörper.
    1. Drehen Sie den Kühlkörper, bis er schräg positioniert ist.
    2. Entfernen Sie den Kühlkörper aus der Laufwerkhalterung.
      Abbildung 6. Entfernen des Kühlkörpers

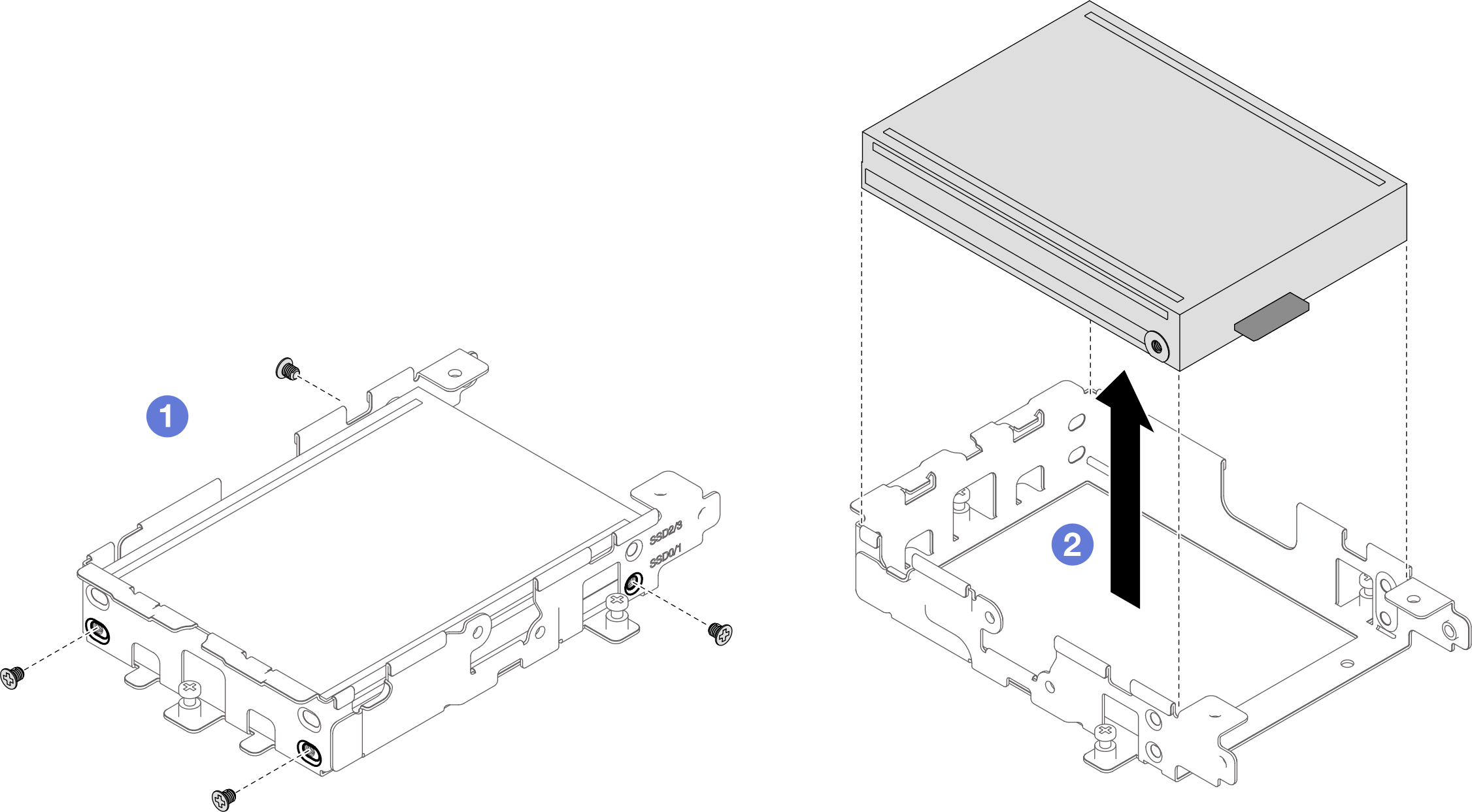

  7. Entfernen Sie das Laufwerk aus der Laufwerkhalterung.
    1. Entfernen Sie vier PH1-Schrauben von der Laufwerkhalterung.
    2. Entfernen Sie das Laufwerk aus der Laufwerkhalterung.
      Abbildung 7. Entfernen des Laufwerks aus der Laufwerkhalterung

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
