Vorderes E3.S 2T-Einzellaufwerk installieren

Verwenden Sie diese Informationen, um ein vorderes E3.S 1T-Einzellaufwerk zu installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für PH 1 Schrauben

  • Storage Gap Pad Kit (SC750 V4)

  • Storage Conduction Plate (bei erstmaliger Installation des E3.S 2T-Einzellaufwerks)

Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Installieren Sie ein E3.S 2T-Laufwerk in die Laufwerkhalterung.
    1. Behalten Sie die Ausrichtung des Laufwerksanschlusses wie in der folgenden Abbildung angezeigt bei. Installieren Sie anschließend das Laufwerk in die Halterung.
    2. Befestigen Sie das Laufwerk mit vier PH1-Schrauben an der Laufwerkhalterung.

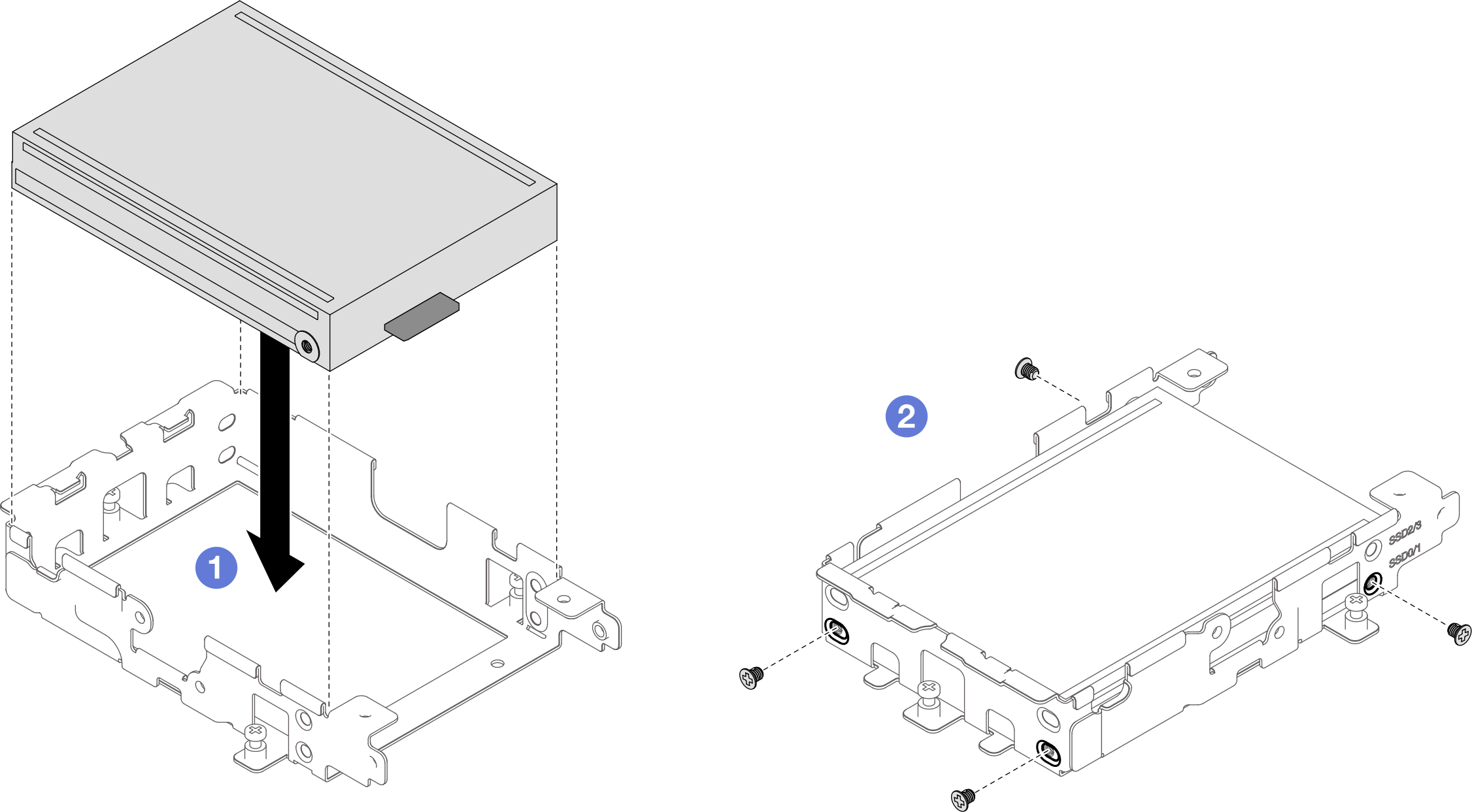

    Abbildung 1. Installieren des E3.S 2T-Laufwerks

  2. Überprüfen Sie das Gap-Pad am Kühlkörper und ersetzen Sie es durch ein neues, falls es beschädigt oder gelöst ist.

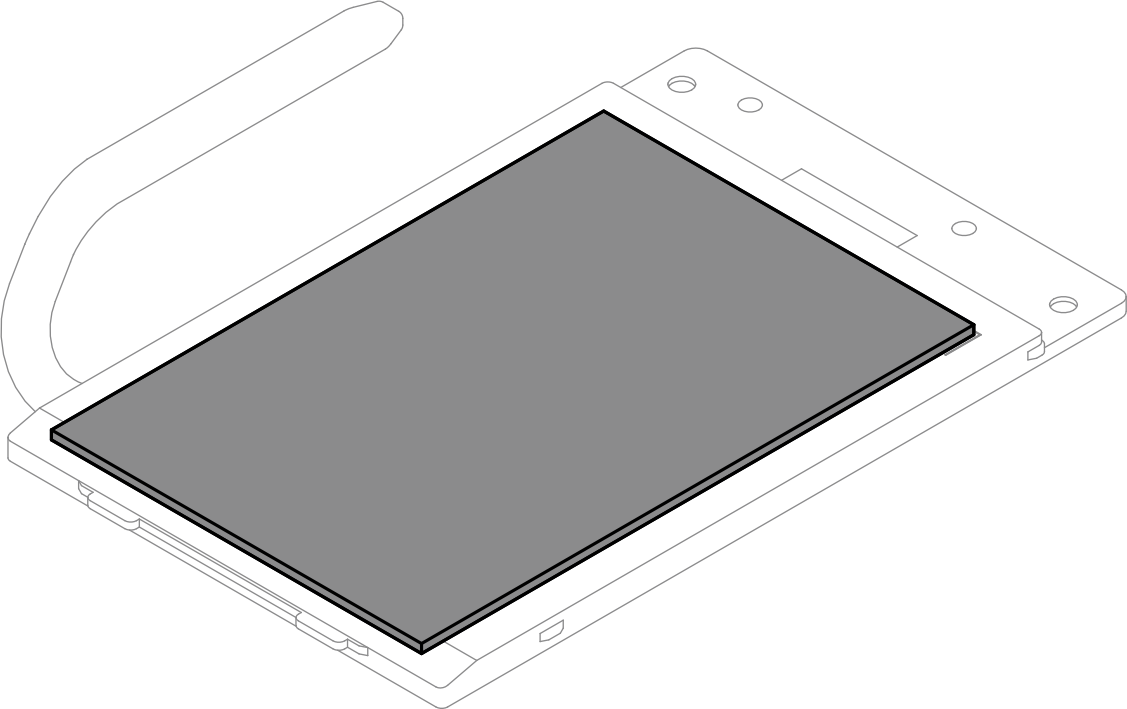

    Abbildung 2. Position des Kühlkörper-Gab-Pads

Befolgen Sie unbedingt die Richtlinien für den Austausch von Gap-Pads.

  1. Installieren Sie den Kühlkörper an der Laufwerkhalterung.
    1. Halten Sie den Kühlkörper schräg und richten Sie die Laschen am Kühlkörper an den Steckplätzen der Laufwerkhalterung aus.
    2. Drehen Sie den Kühlkörper und setzen Sie ihn auf die Laufwerkhalterung.

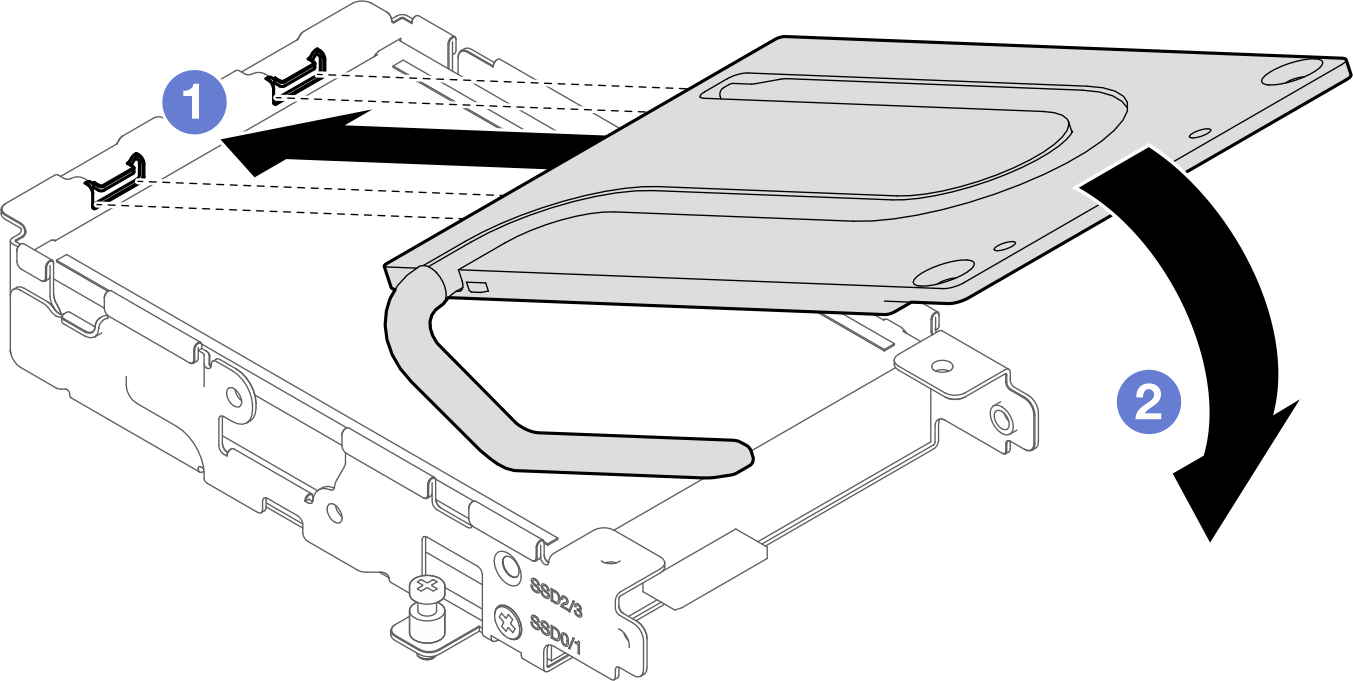

      Abbildung 3. Installieren des Kühlkörpers

  2. Bringen Sie zwei PH1-Schrauben an, um den Kühlkörper an der Laufwerkhalterung zu befestigen.

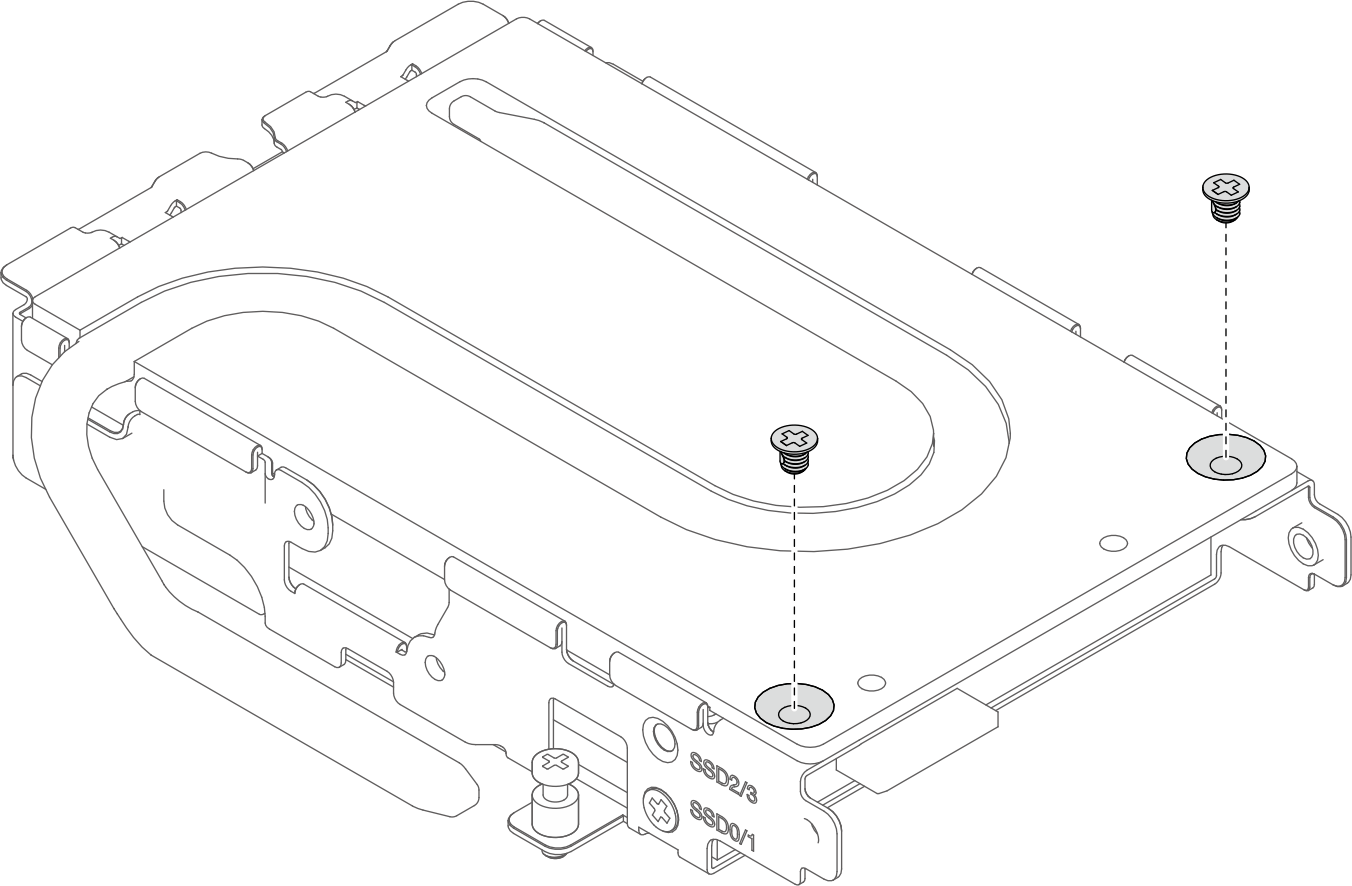

    Abbildung 4. Anbringen der Kühlkörperschrauben

  3. Bringen Sie zwei PH1-Schrauben an, um die seitliche Halterung an der Laufwerkhalterung zu befestigen.

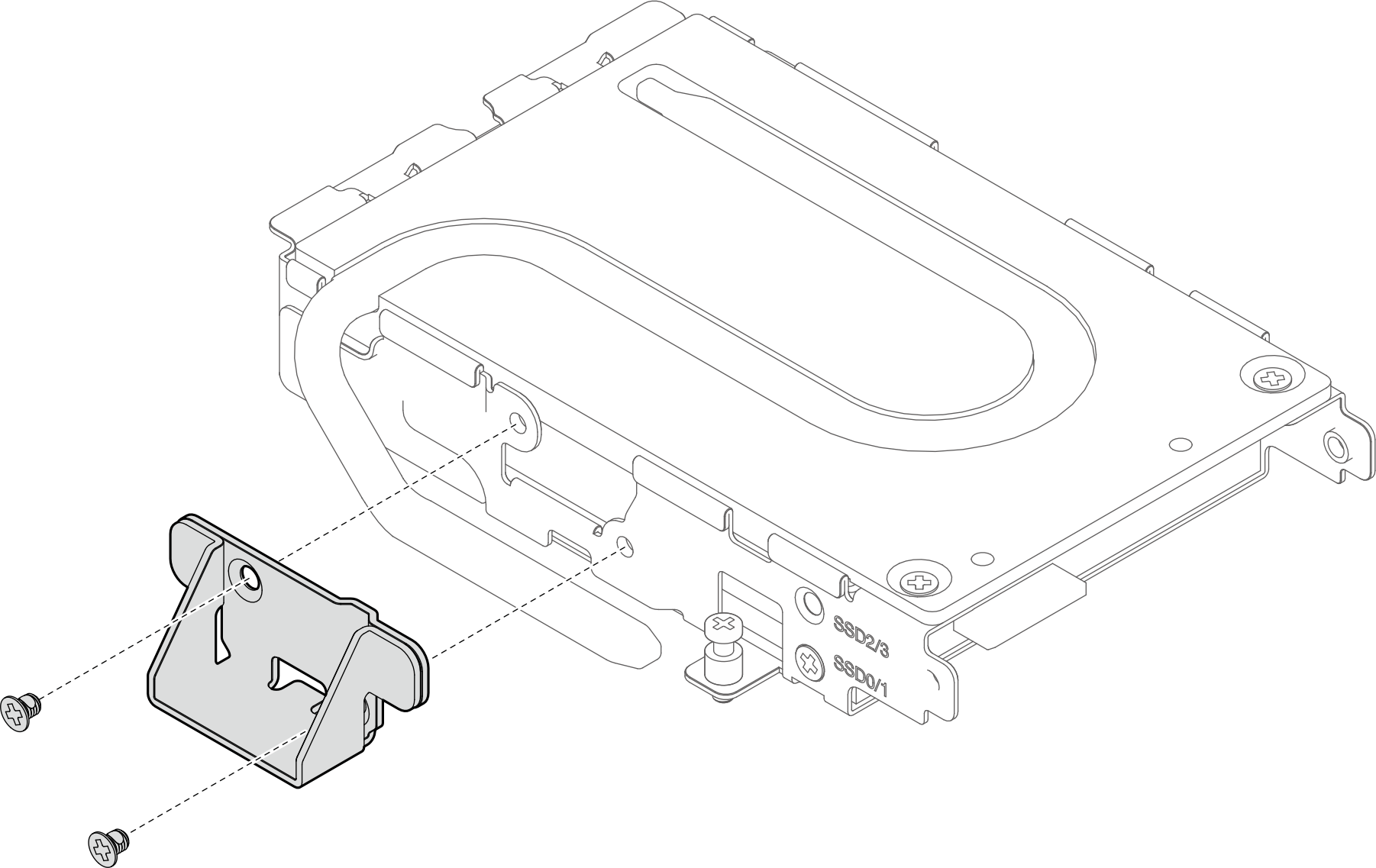

    Abbildung 5. Anbringen des Seitenhalters

  4. Schließen Sie das Kabel mit dem Stecker, der als 0 oder 1 gekennzeichnet ist, an das Laufwerk an. Platzieren Sie den anderen Kabelstecker unter dem angeschlossenen.

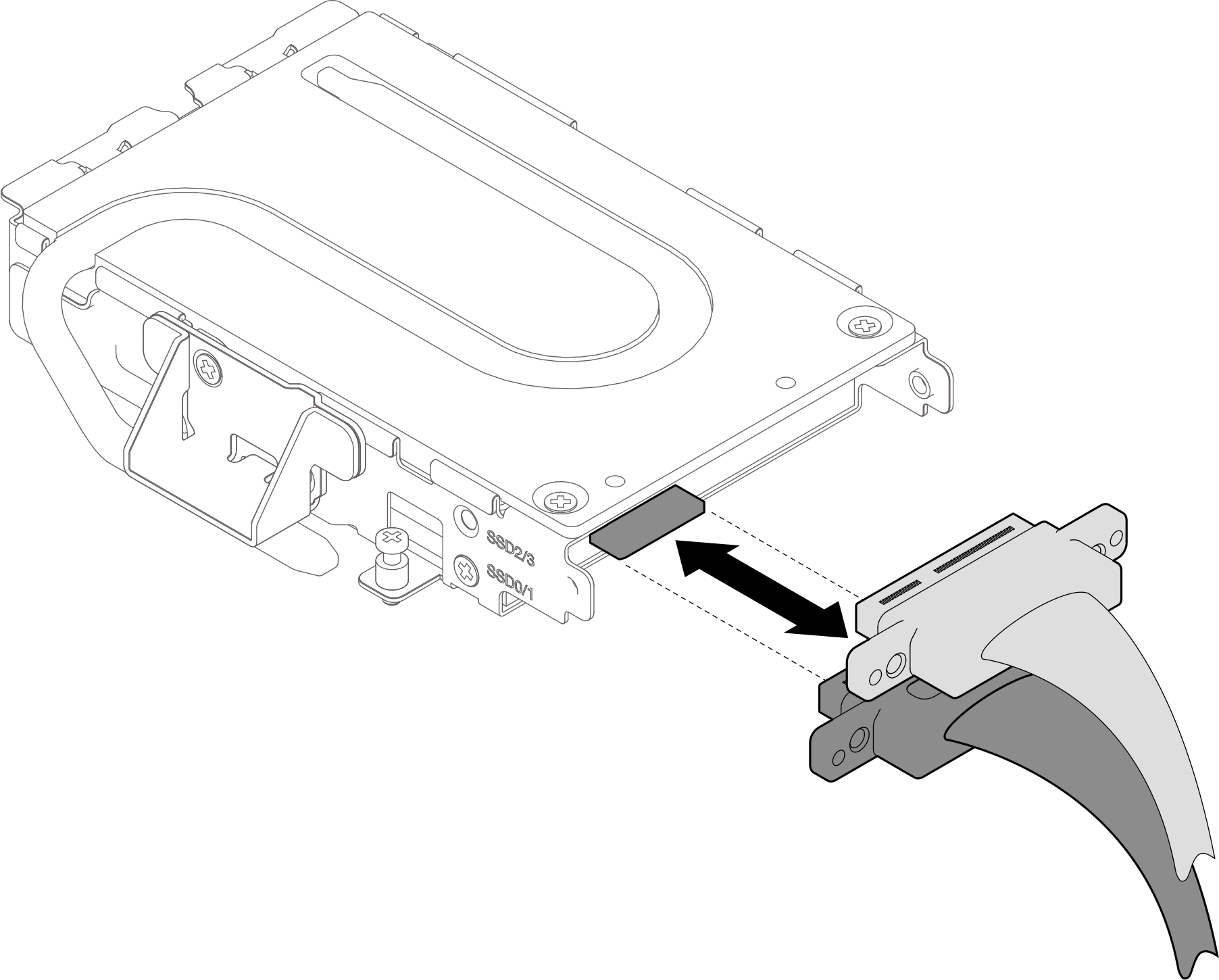

    Abbildung 6. Anschließen des Kabels an das Laufwerk

  5. Bringen Sie den Kabelhalter an der Laufwerkhalterung an.
    1. Befestigen Sie den Kabelhalter an der Laufwerkhalterung.

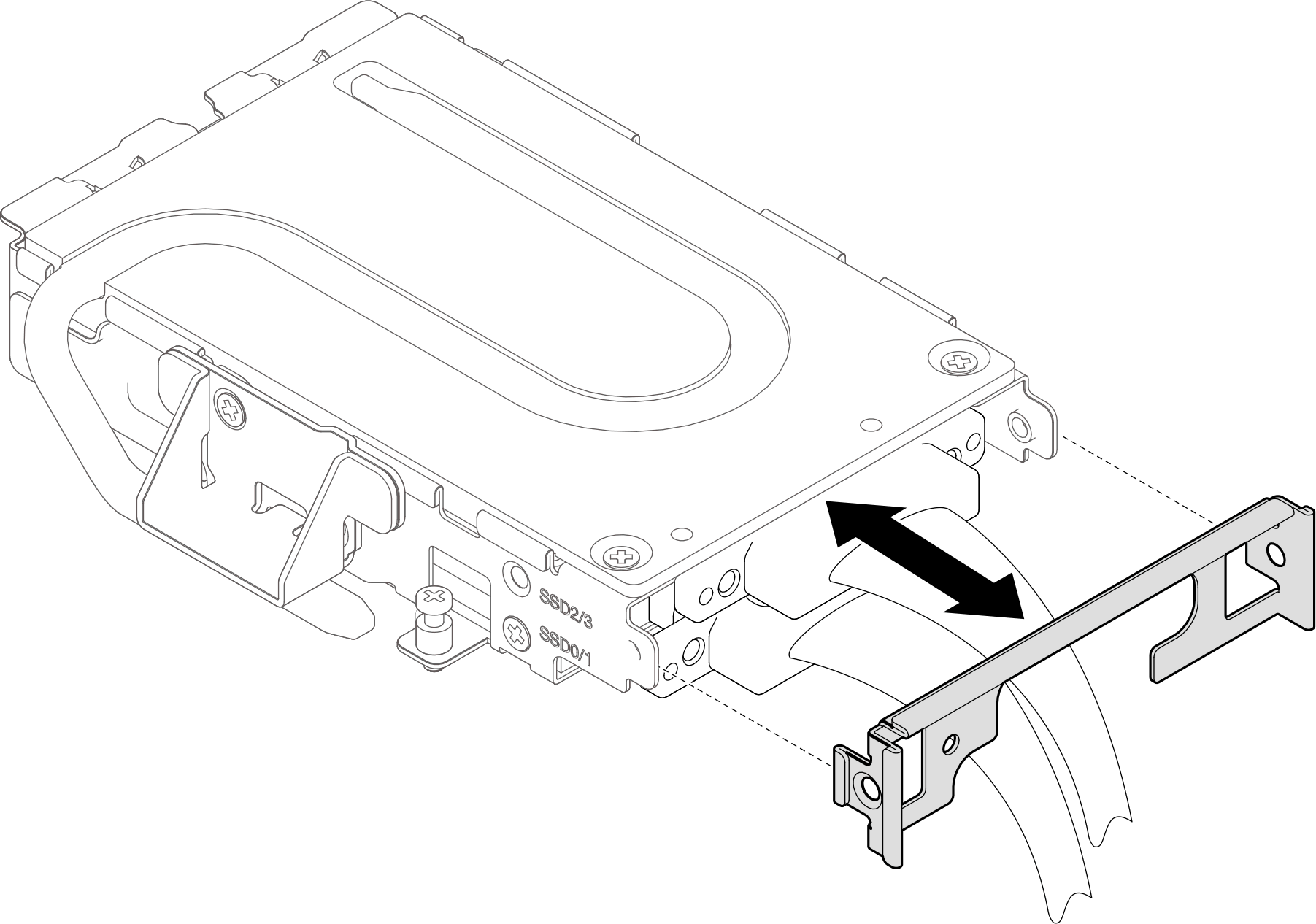

      Abbildung 7. Anbringen des Kabelhalters an der Laufwerkhalterung

    2. Ziehen Sie zwei PH1-Schrauben seitlich an, um die Kabelhalterung an der Laufwerkhalterung zu befestigen.

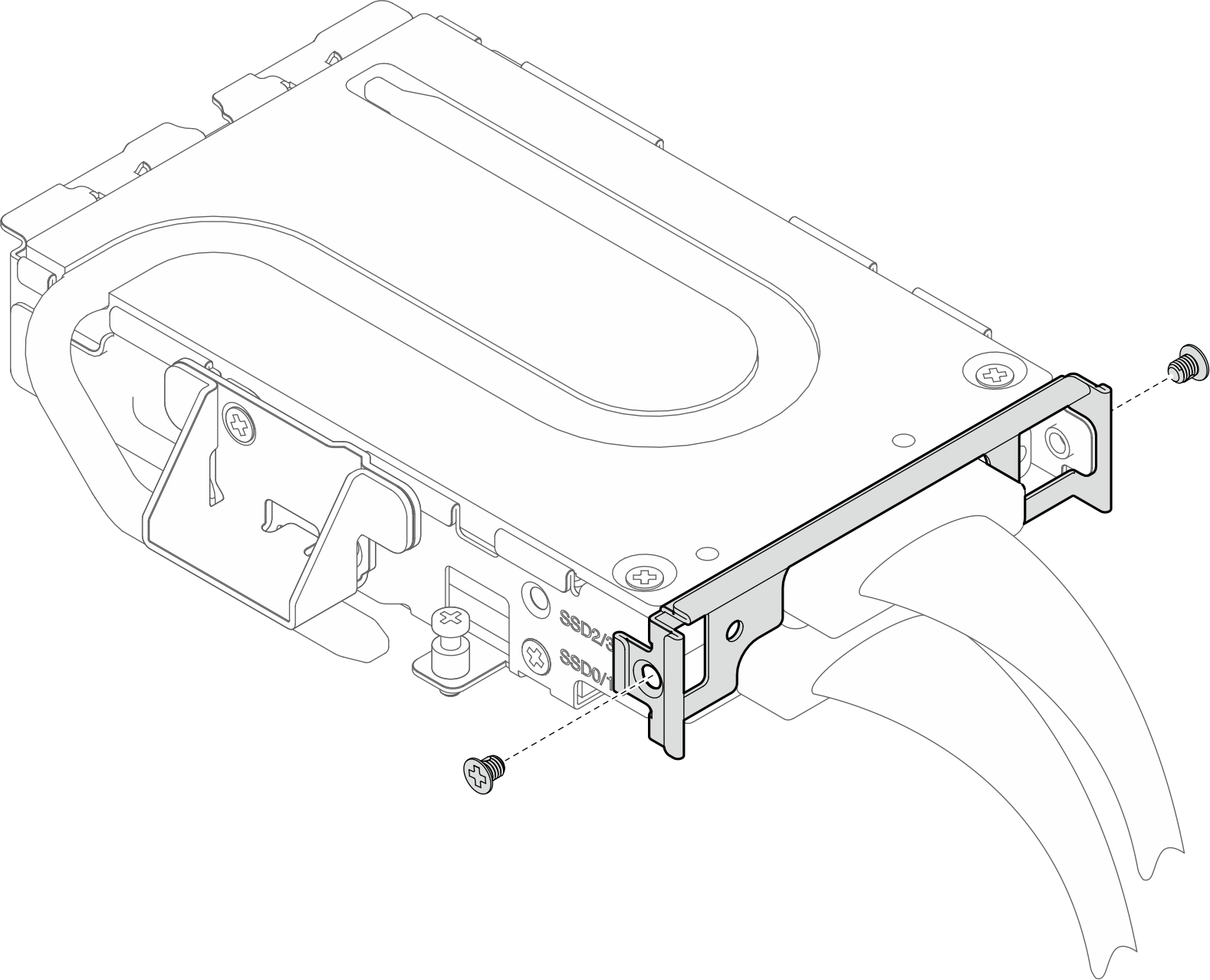

      Abbildung 8. Anbringen des Kabelhalters an der Laufwerkhalterung

Nach dieser Aufgabe

  1. Installieren Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe installieren.

  2. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
