E3.S 2T シングル前面ドライブの取り付け

E3.S 1T シングル前面ドライブを取り付けるには、以下の情報を参照してください。

手順

1. E3.S 2T ドライブをドライブ・ケージに取り付けます。
   1. ドライブ・コネクターの向きは、以下の図に表示されているとおりにしてください。次に、ドライブをケージに取り付けます。
   2. 4 本のねじを PH1 取り付けてドライブをドライブ・ケージに固定します

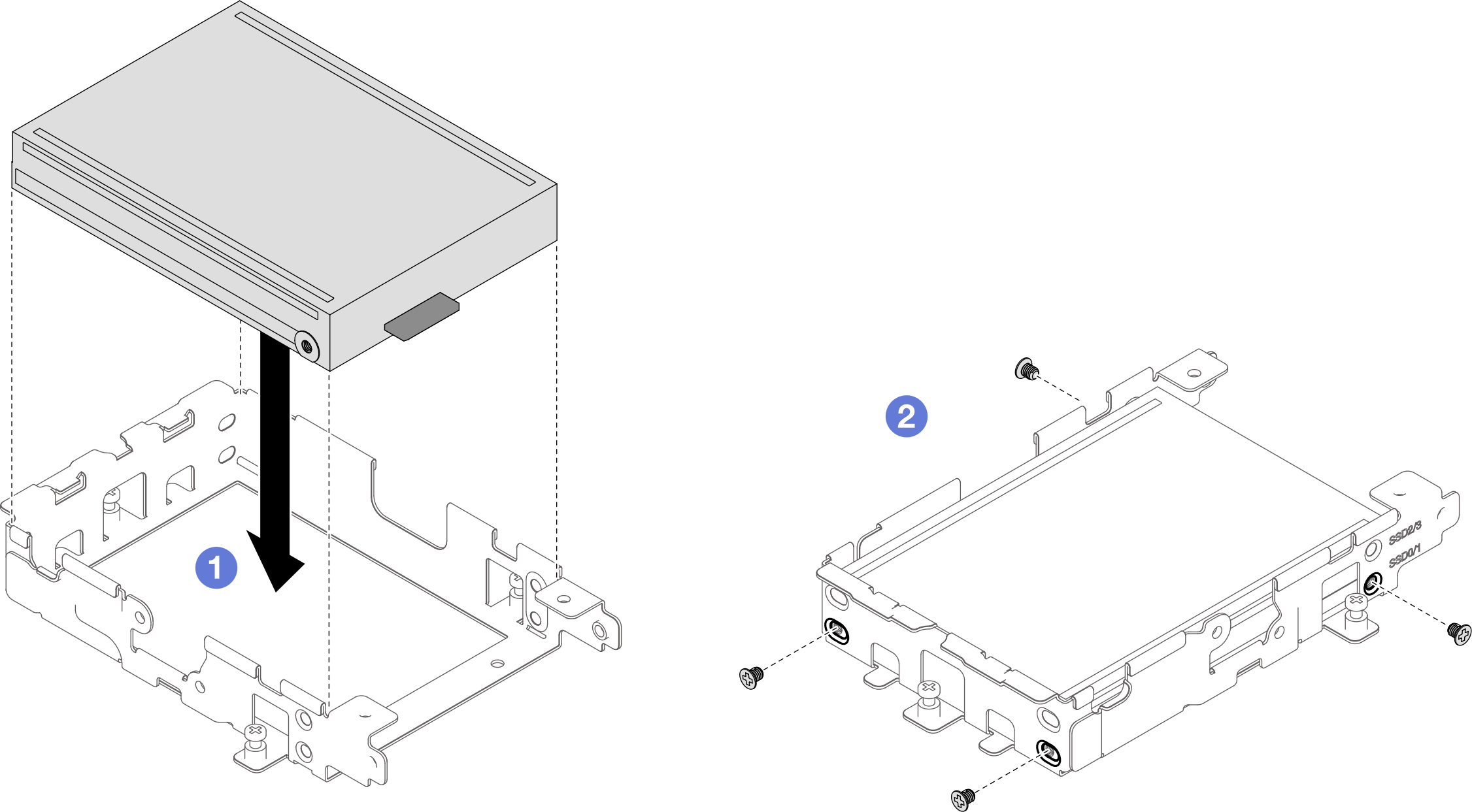

   図 1. E3.S 2T ドライブの取り付け


2. ヒートシンクのギャップ・パッドを確認し、破損しているか取り外されている場合は新しいものと交換します。

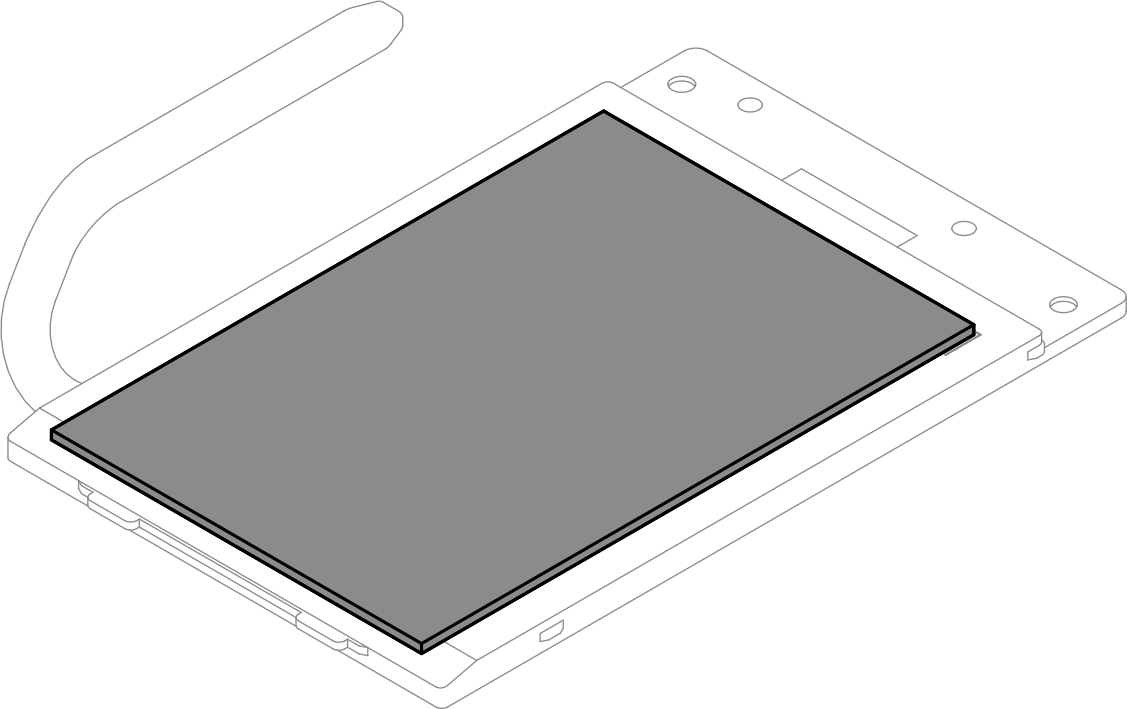

   図 2. ヒートシンクのギャップ・パッドの位置



必ず、ギャップ・パッドの交換に関するガイドラインに従ってください。

3. ヒートシンクをドライブ・ケージに取り付けます。
   1. ヒートシンクを斜めに保持し、ヒートシンクのタブをドライブ・ケージのスロットに合わせます。
   2. ヒートシンクを回転させて、ドライブ・ケージの上に置きます。

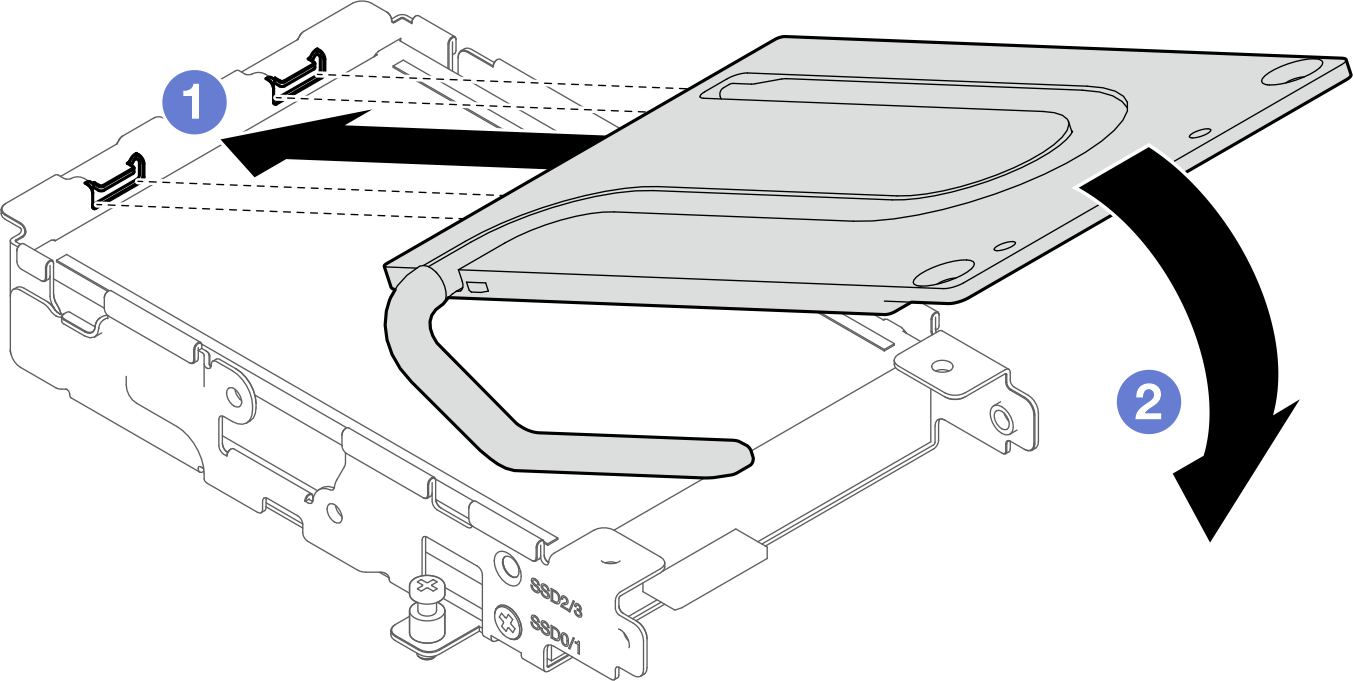

      図 3. ヒートシンクの取り付け


4. 2 本の PH1 ねじを取り付けてヒートシンクをドライブ・ケージに固定します。

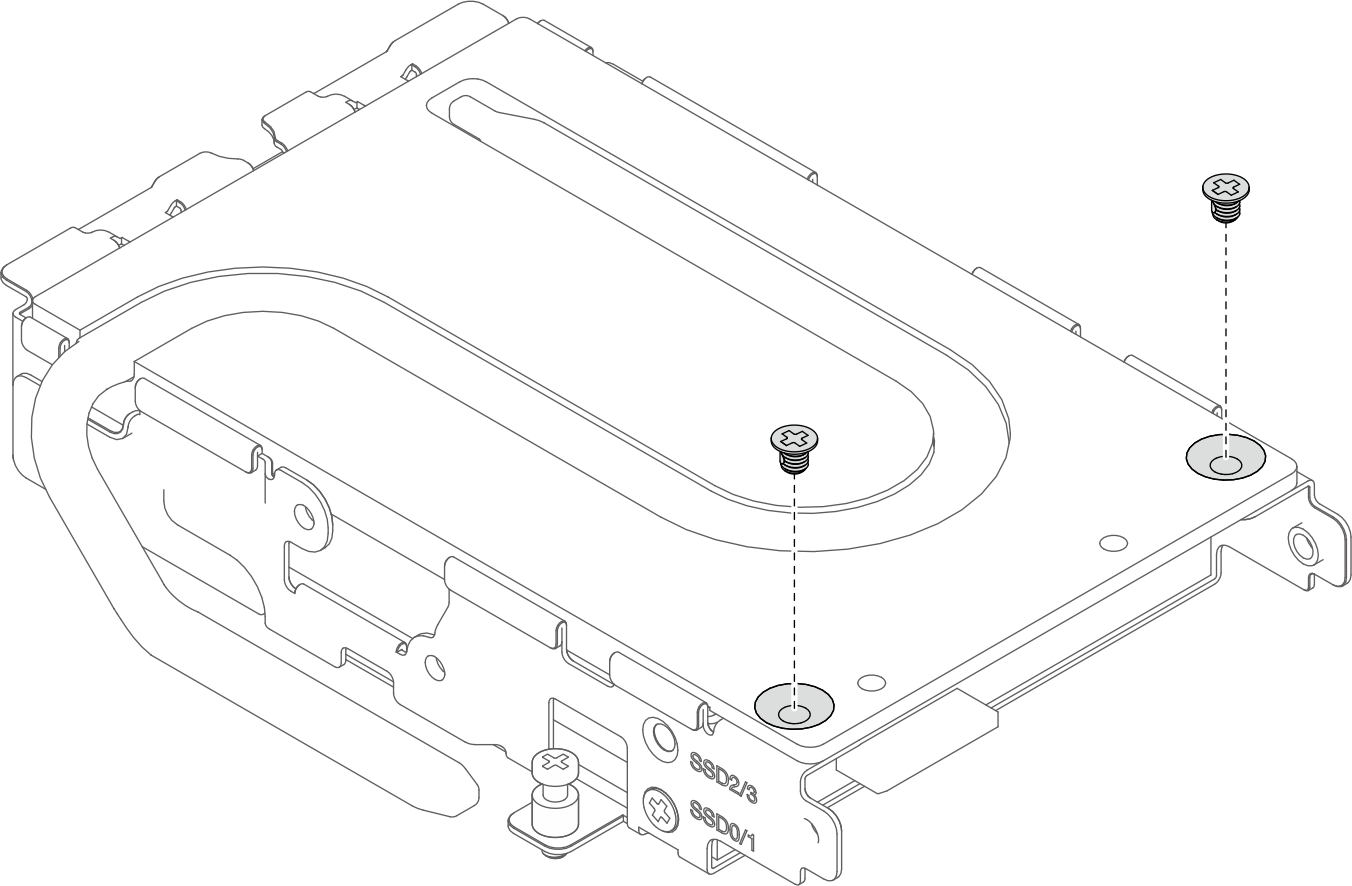

   図 4. ヒートシンクのねじの取り付け


5. 2 本の PH1 ねじを取り付けて、サイド・ホルダーをドライブ・ケージに固定します。

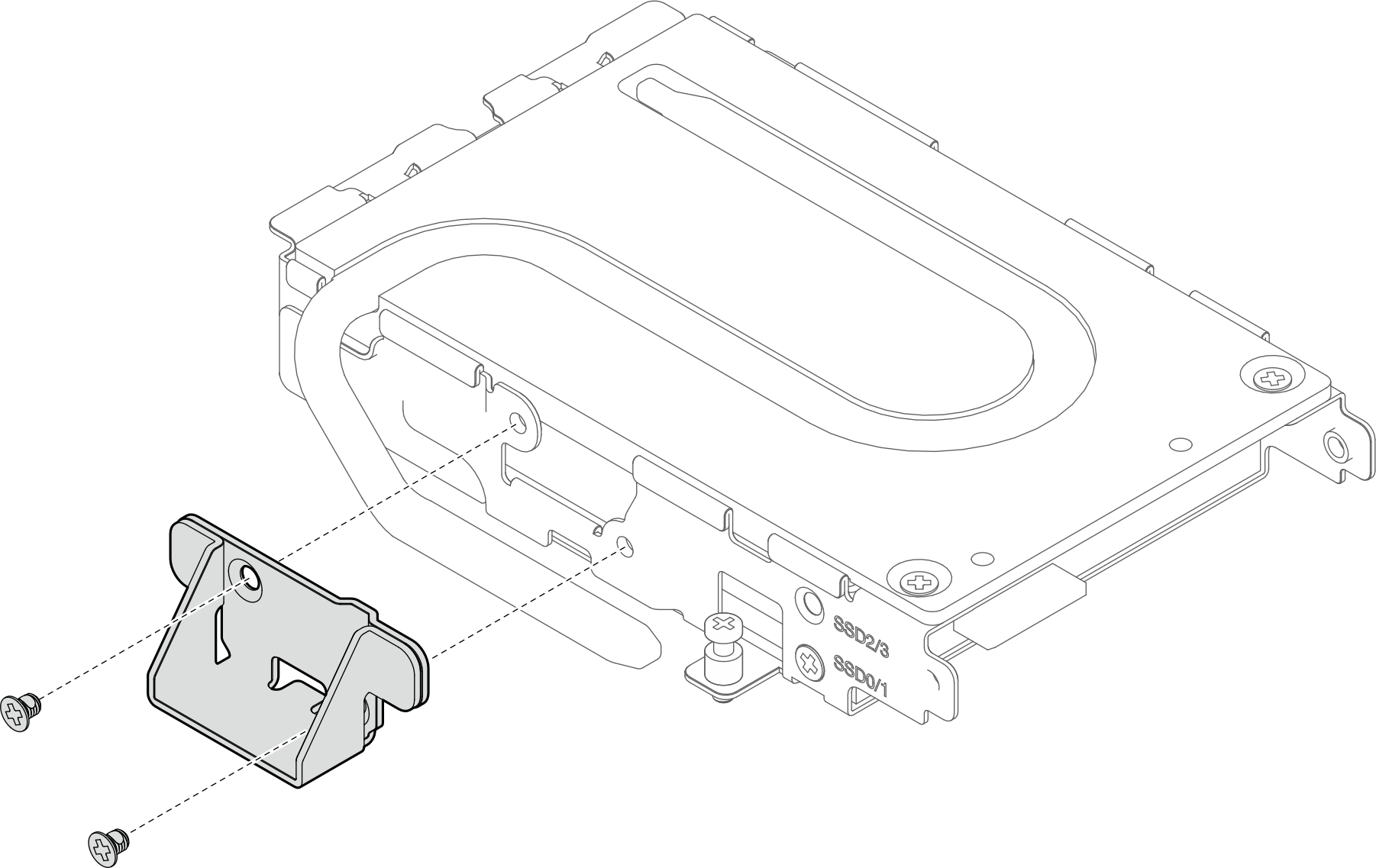

   図 5. サイド・ホルダーの取り付け


6. 0 または 1 とマークされたプラグ付きのケーブルをドライブに接続します。もう一方のケーブル・プラグを、接続されているケーブル・プラグの下に置きます。

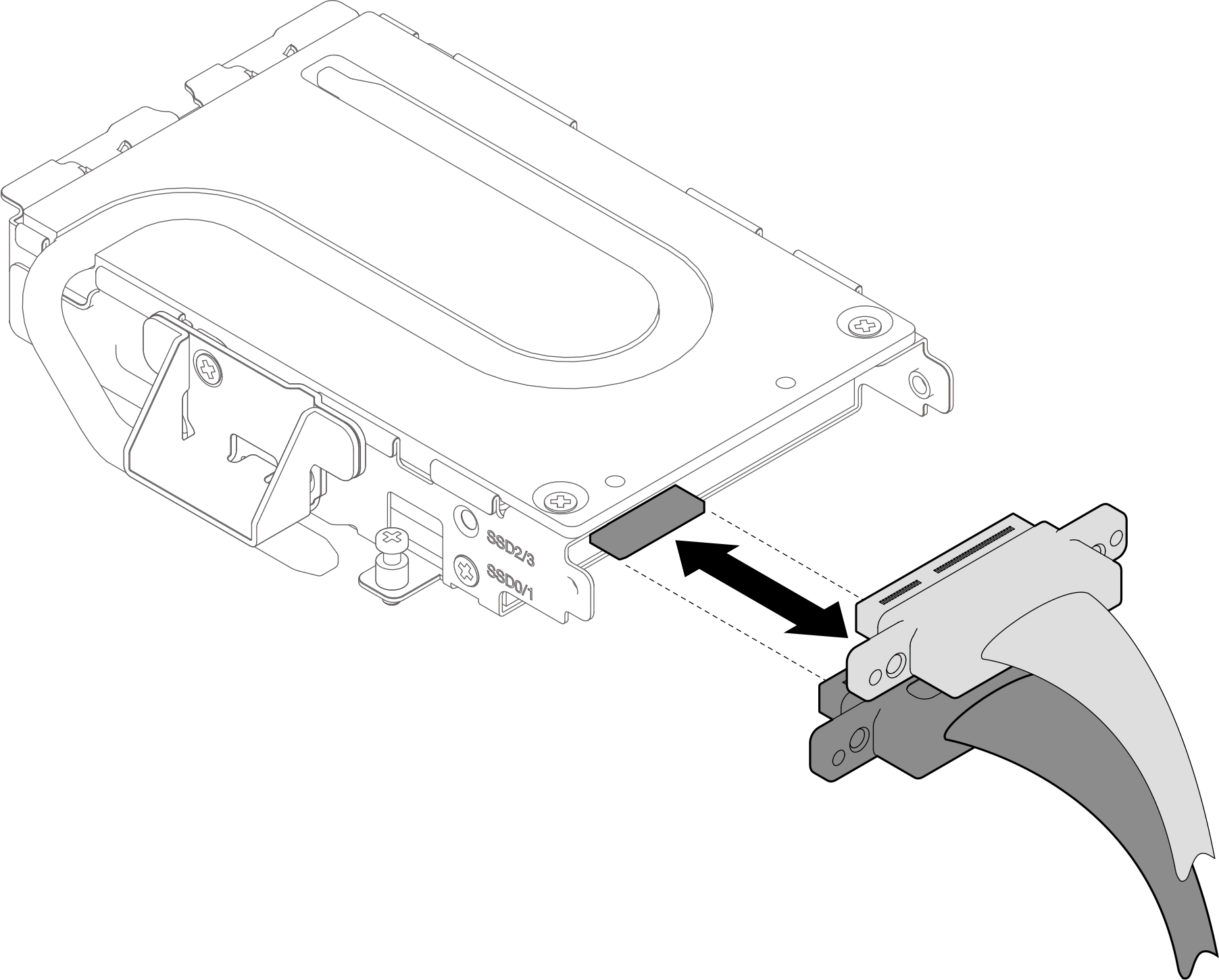

   図 6. ドライブへのケーブルの接続


7. ケーブル保持具をドライブ・ケージに取り付けます。
   1. ケーブル保持具をドライブ・ケージに取り付けます。

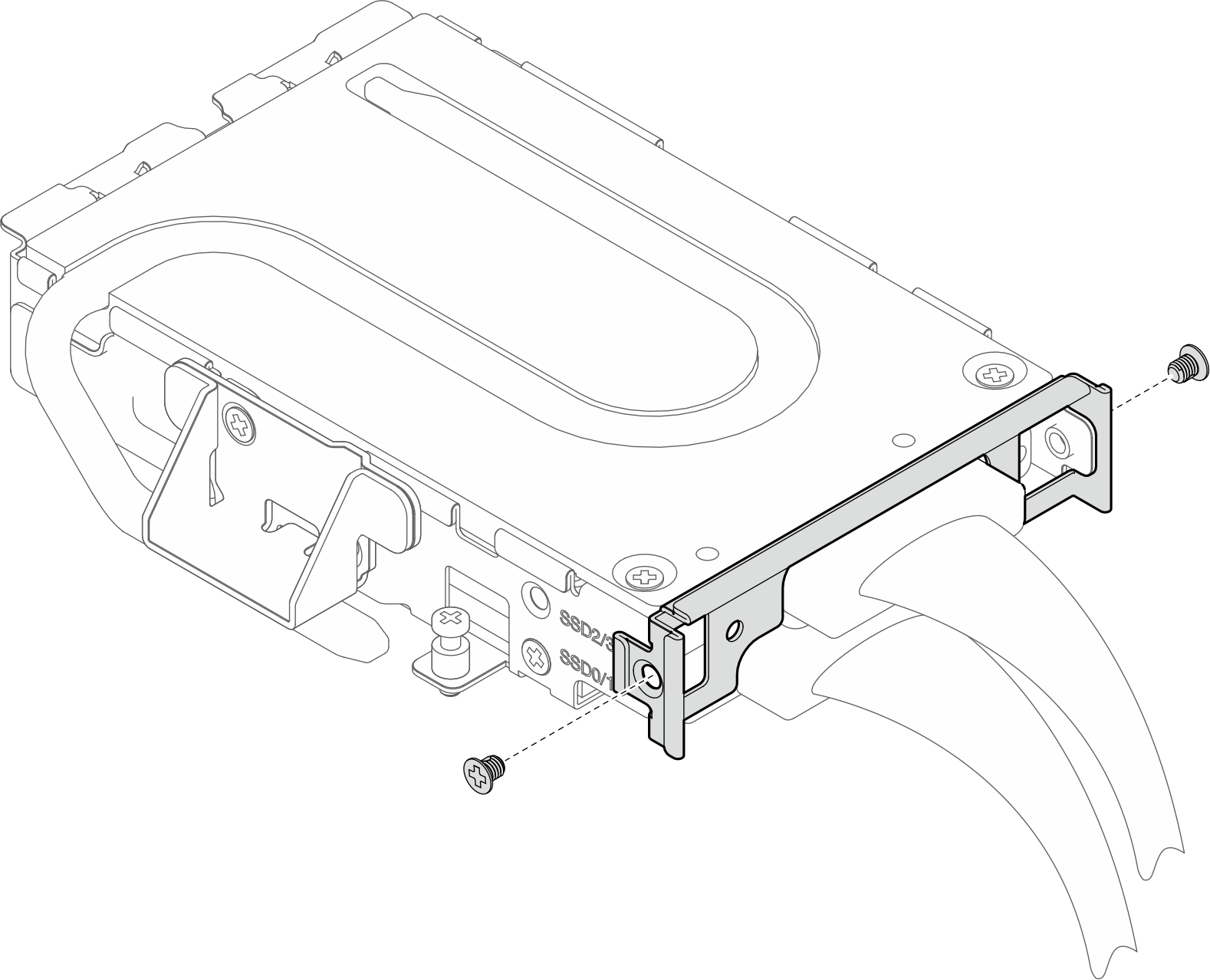

      図 7. ドライブ・ケージへのケーブル保持具の取り付け


   2. 側面から 2 本の PH1 ねじを締め、ケーブル保持具をドライブ・ケージに固定します。

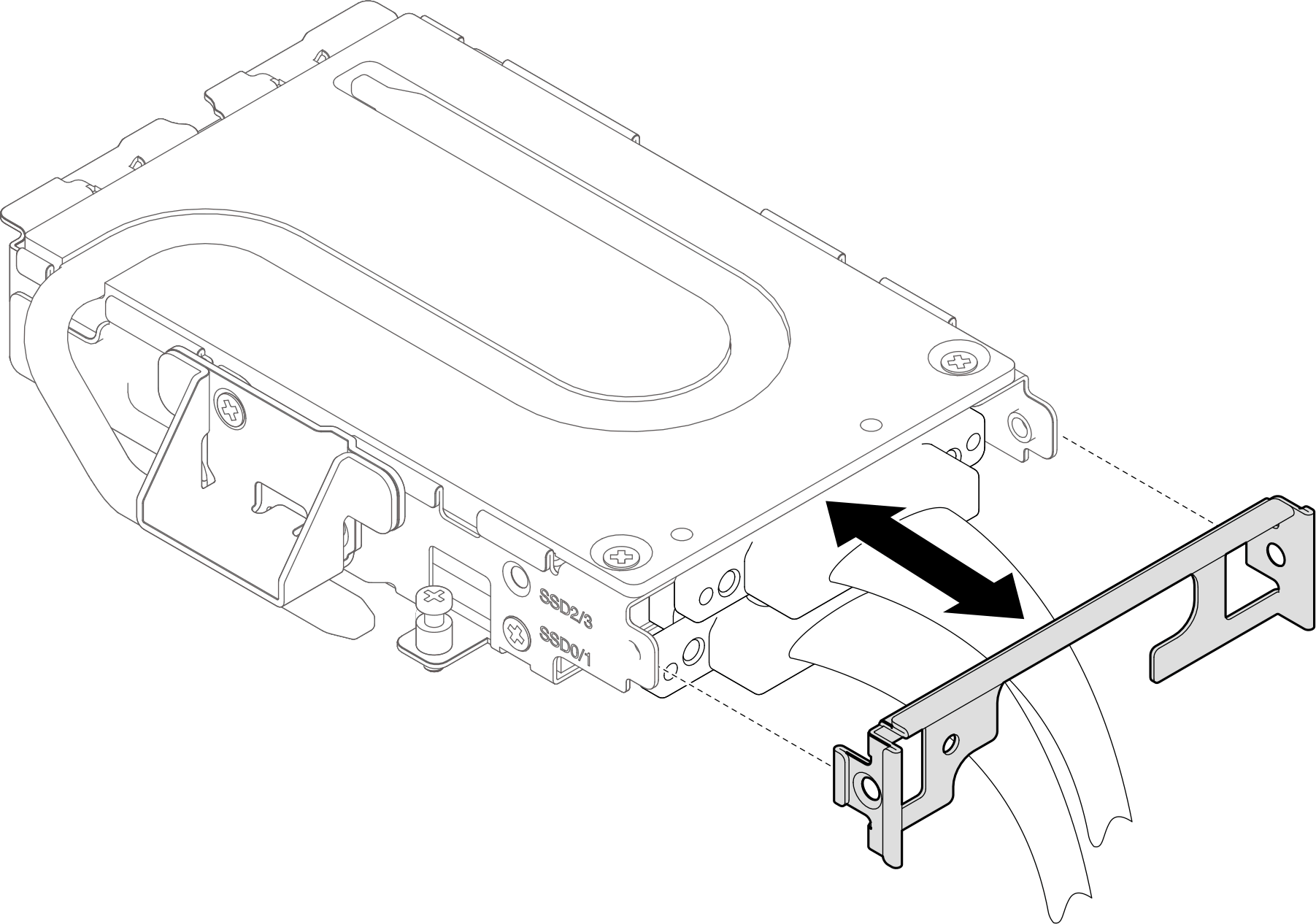

      図 8. ドライブ・ケージへのケーブル保持具の取り付け
