ConnectX-7 NDR 200-Adapterkartenbaugruppe installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine ConnectX-7 NDR 200-Adapterkartenbaugruppe installieren.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für T10 und PH1 Schrauben

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate (bei der ersten Installation von ConnectX-7 NDR 200)

Wichtig
Richtlinien für den Austausch von Gap-Pads

  • Informationen zu Position und Anleitung der Gap-Pads finden Sie unter Identifikation und Position von Gap-Pad.

  • Reinigen Sie die Oberfläche vor dem Austausch des Gap-Pads vorsichtig mit einem alkoholhaltigen Reinigungstuch.

  • Halten Sie das Gap-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads verdeckt werden.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Die Installationsregel für die PCIe-Adapterkartenbaugruppe unterscheidet sich für die einzelnen PCIe-Konfigurationen: eigenständige, Socket Direct- und gemeinsam genutzte E/A-Konfigurationen. Beachten Sie beim Auswählen des Steckplatzes für die PCIe-Adapterkartenbaugruppe die unter Konfiguration des vorderen Laufwerks und des PCIe-Adapters angegebenen Regeln.
  2. Achten Sie darauf, den richtigen PCIe-Adapterrahmen im entsprechenden Steckplatz zu installieren.
    Anmerkung
    Die in Steckplatz 1 und Steckplatz 2 installierten PCIe-Adapterrahmen sind unterschiedlich. Die folgende Abbildung zeigt die ordnungsgemäße Installation des PCIe-Adapterrahmens.
    AdapterrahmentypSteckplatznummerierung
    1 Adapterrahmen mit verkabelter AdapterkartePCIe-Steckplatz 2
    2 Standard-AdapterrahmenPCIe-Steckplatz 1

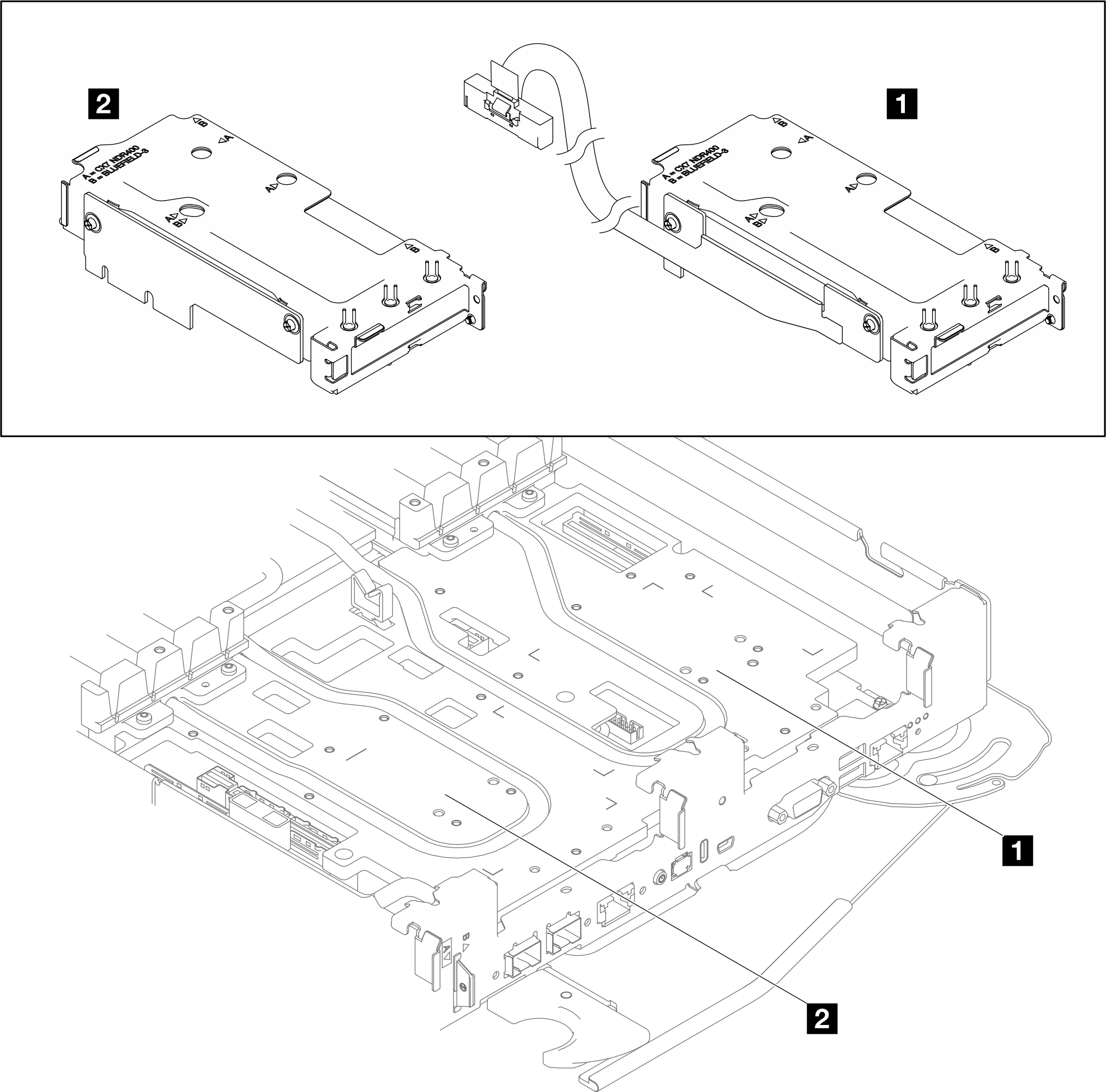

    Abbildung 1. PCIe-Adapterrahmen für Steckplatz 1 und Steckplatz 2
    Types of PCIe riser installed in slot 1 and slot 2
  3. Entfernen Sie die Abdeckungen der Frontblenden (sofern installiert).
    Abbildung 2. Entfernen der Abdeckung der Frontblende
    Blank bezel filler removal
  4. Wenn die Schnittstellenplatte entfernt wurde, installieren Sie die Schnittstellenplatte am Wasserkreislauf.
    1. Richten Sie die Schnittstellenplatte an den beiden Führungsstiften des Wasserkreislaufs aus (in der Abbildung unten mit Kreisen gekennzeichnet).

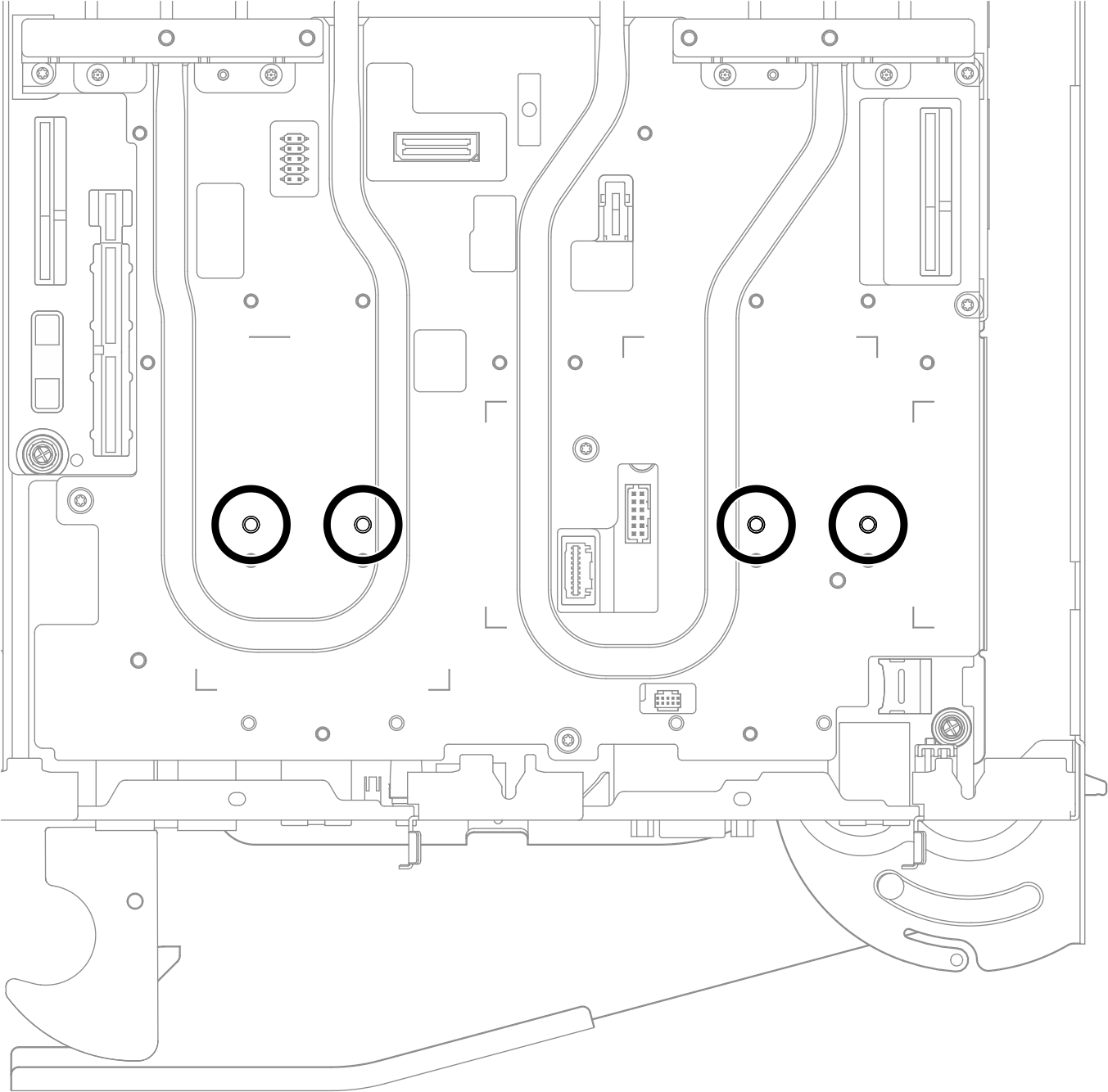

      Abbildung 3. Führungsstifte für Schnittstellenplatte des PCIe-Adapters

    2. Platzieren Sie die Schnittstellenplatte auf dem Wasserkreislauf. Setzen Sie dann die Sechskantschraube und fünf PH1-Schrauben ein.

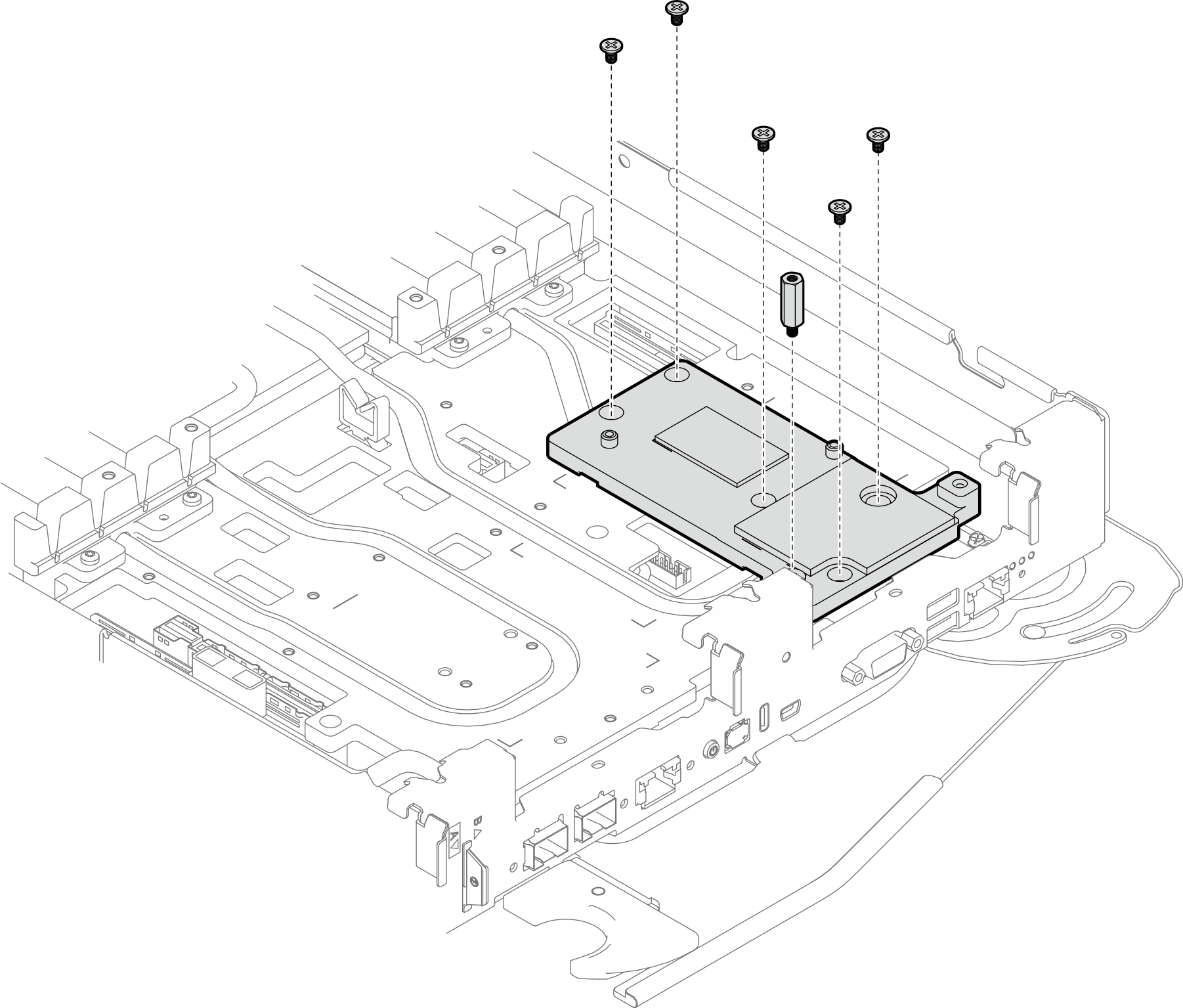

      Abbildung 4. Installation der Schnittstellenplatte der ConnectX-7 NDR 200-Adapterkartenbaugruppe
      Interface plate installation
  5. Ersetzen Sie das Einweg-Gap-Pad auf der Schnittstellenplatte durch ein neues. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.

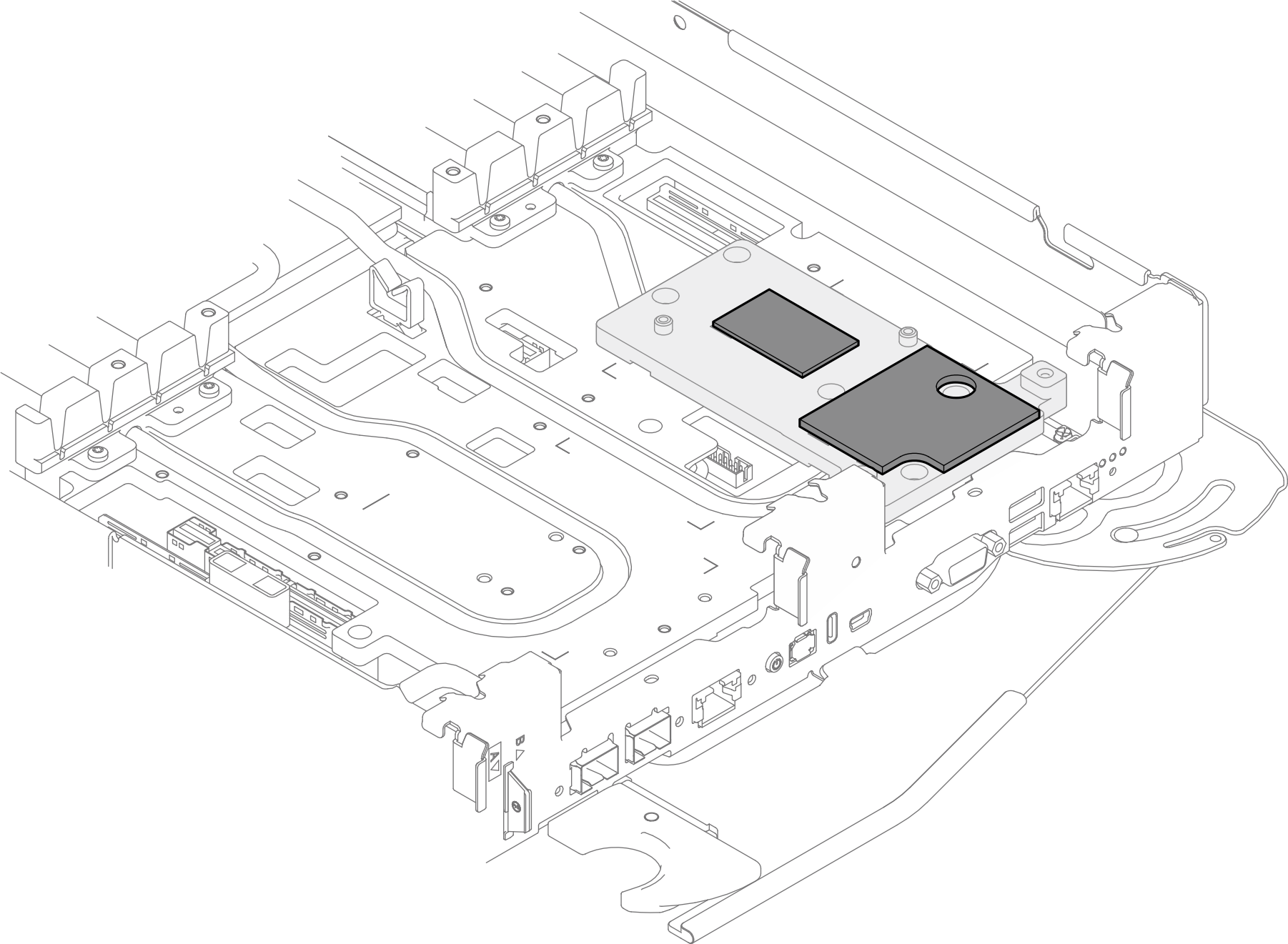

    Abbildung 5. Gap-Pads der Schnittstellenplatte der ConnectX-7 NDR 200-Adapterkartenbaugruppe
    Interface plate putty pad for CX-6 riser
  6. Installieren Sie die ConnectX-7 NDR 200-Adapterkartenbaugruppe.
    1. Installieren Sie die ConnectX-7-Adapterkartenbaugruppe am Wasserkreislauf.
    2. Bringen Sie drei T10-Schrauben an den mit B markierten Schraubenlöchern am Adapterrahmen an.
    3. Ziehen Sie die unverlierbare Schraube an, um die Adapterkartenbaugruppe am Wasserkreislauf zu befestigen.

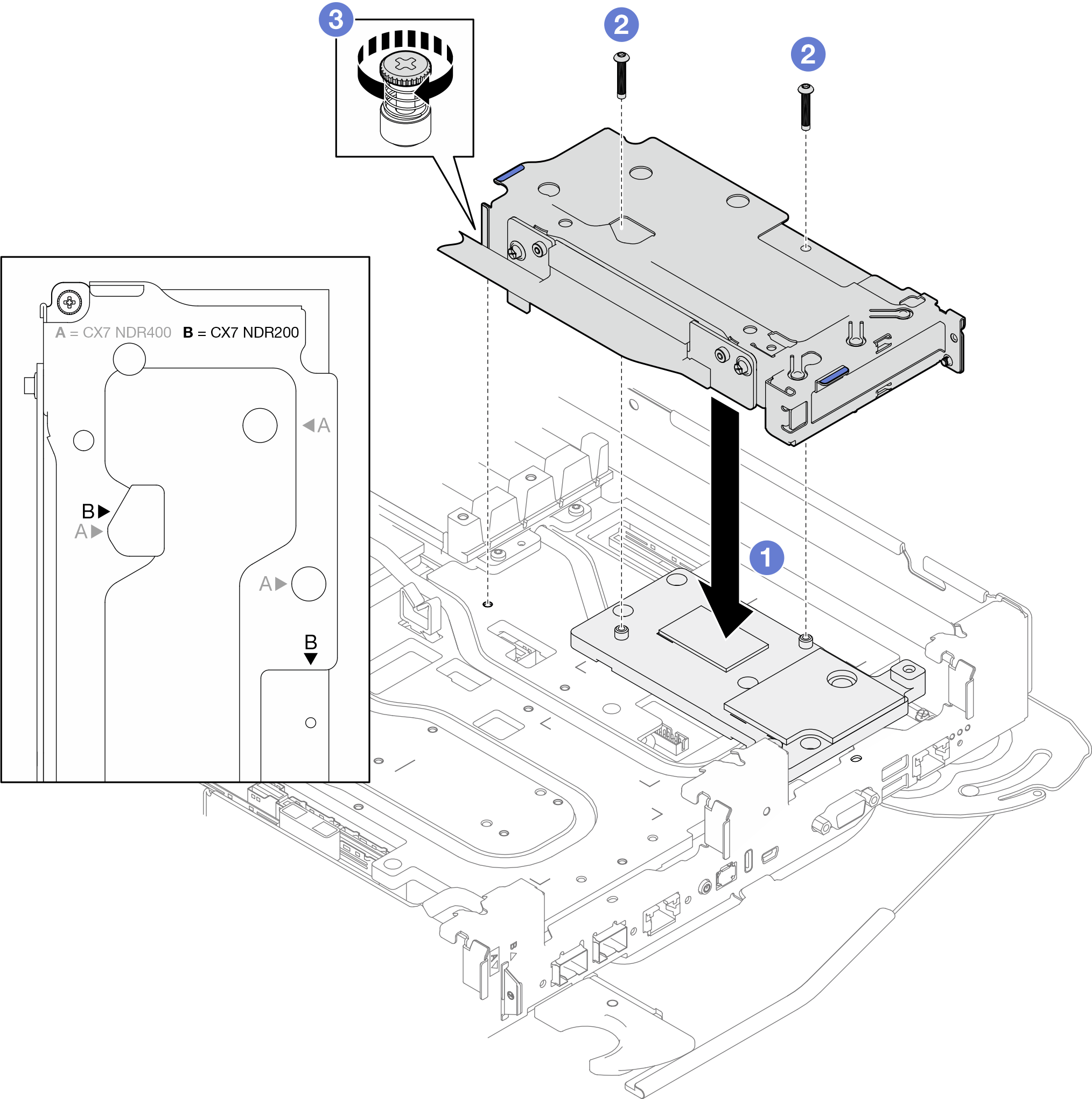

    Abbildung 6. Installieren der ConnectX-7 NDR 200-Adapterkartenbaugruppe

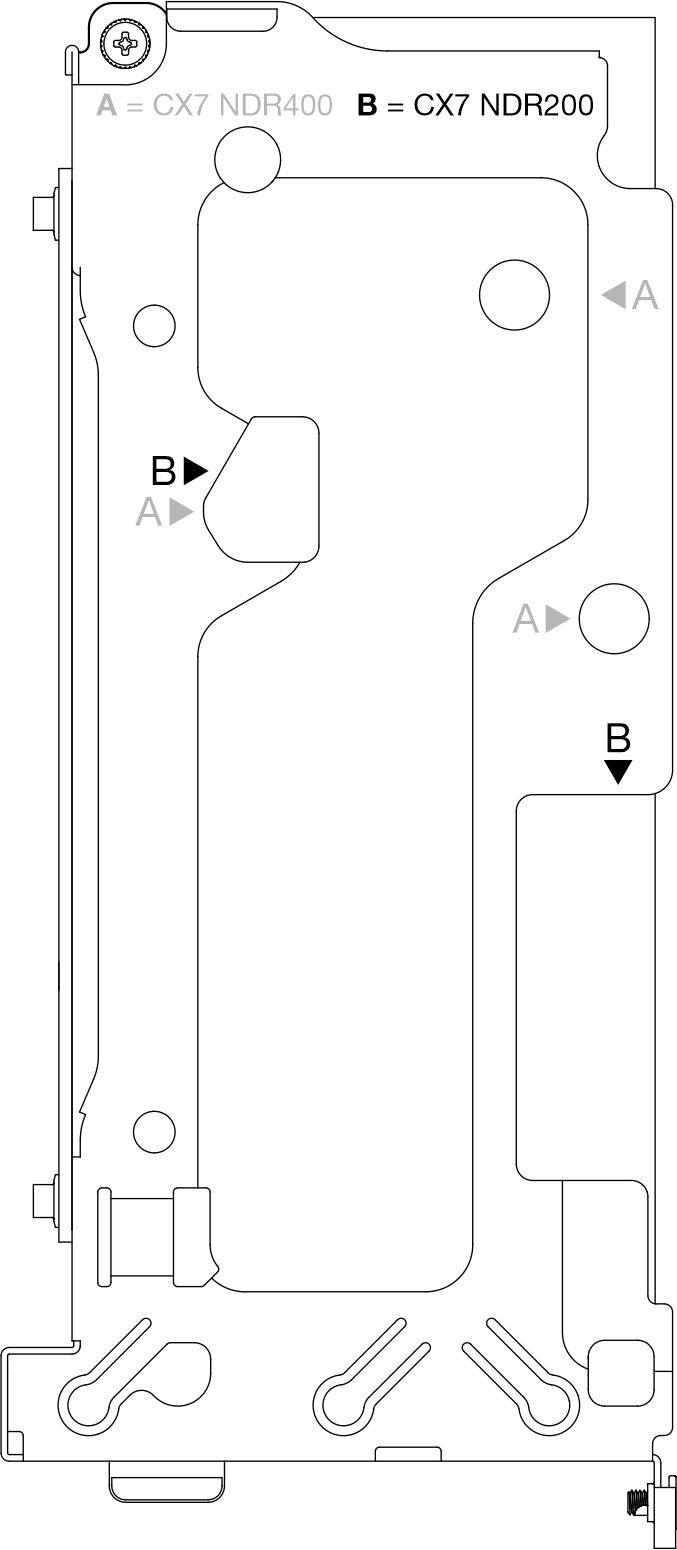

    Abbildung 7. Mit B gekennzeichnete Schraubenlöcher am Adapterrahmen

  7. Installieren Sie die Klemmbefestigung an der Adapterkartenbaugruppe und befestigen Sie sie mit der unverlierbaren Schraube. Bringen Sie die Schraube an der Vorderseite der Adapterkartenbaugruppe an.

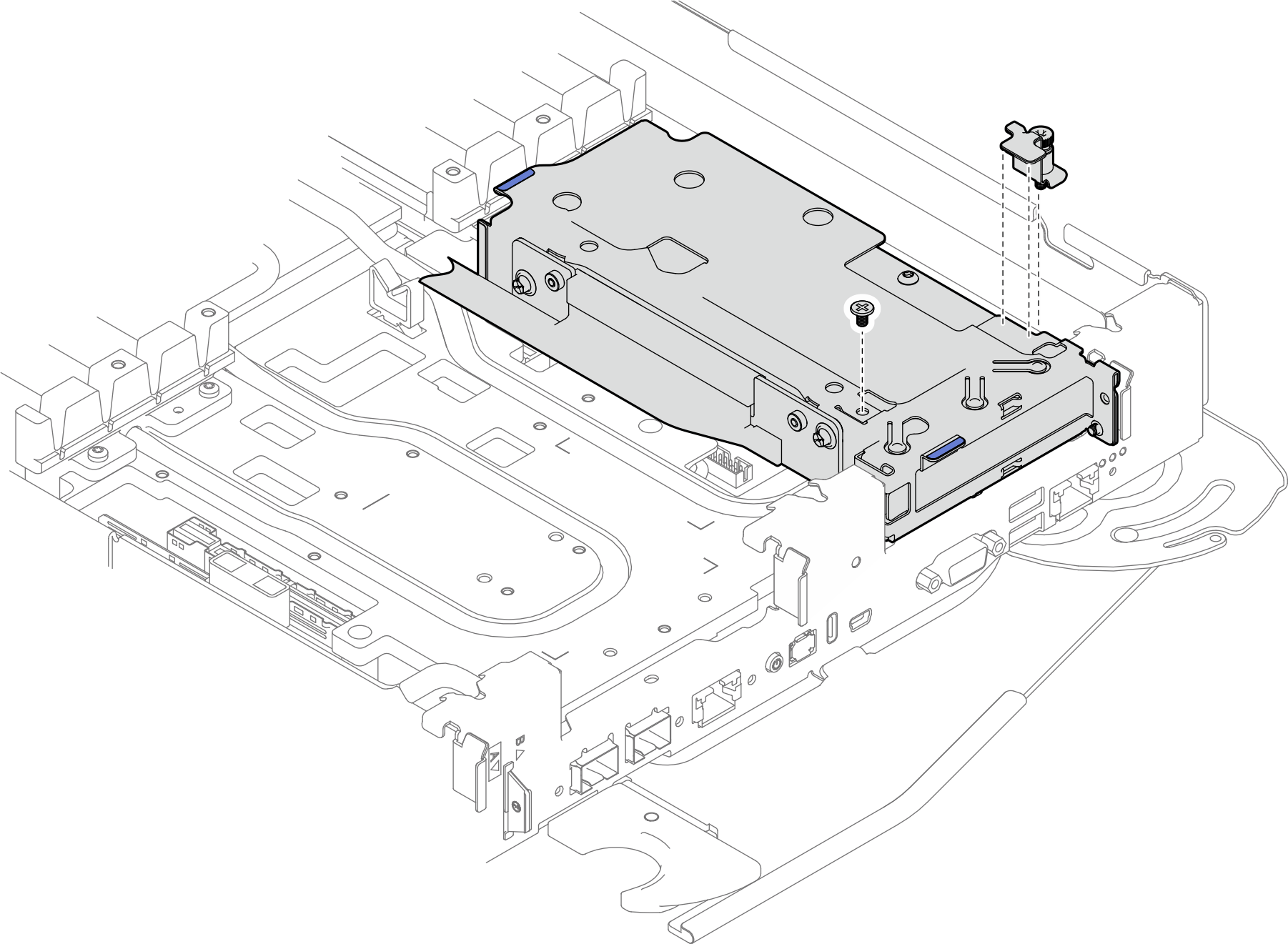

    Abbildung 8. Installieren der Klemme und Schraube auf der Adapterkartenbaugruppe

Nach dieser Aufgabe

  1. Schließen Sie die Kabel bei gemeinsamen E/A- oder Socket Direct-Konfigurationen an die Systemplatine an. Siehe Interne Kabelführung.

  2. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  5. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  6. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
