ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen

Verwenden Sie diese Informationen, um eine ConnectX-7 NDR 200-Adapterkartenbaugruppe zu entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge
  • Schraubendreher für T10 und PH1 Schrauben

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate (bei der ersten Installation von ConnectX-7 NDR 200)

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    4. Ziehen Sie bei gemeinsam genutzten oder Socket Direct-Konfigurationen das Kabel von der Systemplatine ab. Siehe Interne Kabelführung.
  2. Lösen Sie die unverlierbare Schraube der Klemmbefestigung und entfernen Sie sie. Entfernen Sie die Schraube von der Vorderseite der Adapterkartenbaugruppe.
    Abbildung 1. Entfernen der Klemme und Schraube der Adapterkartenbaugruppe

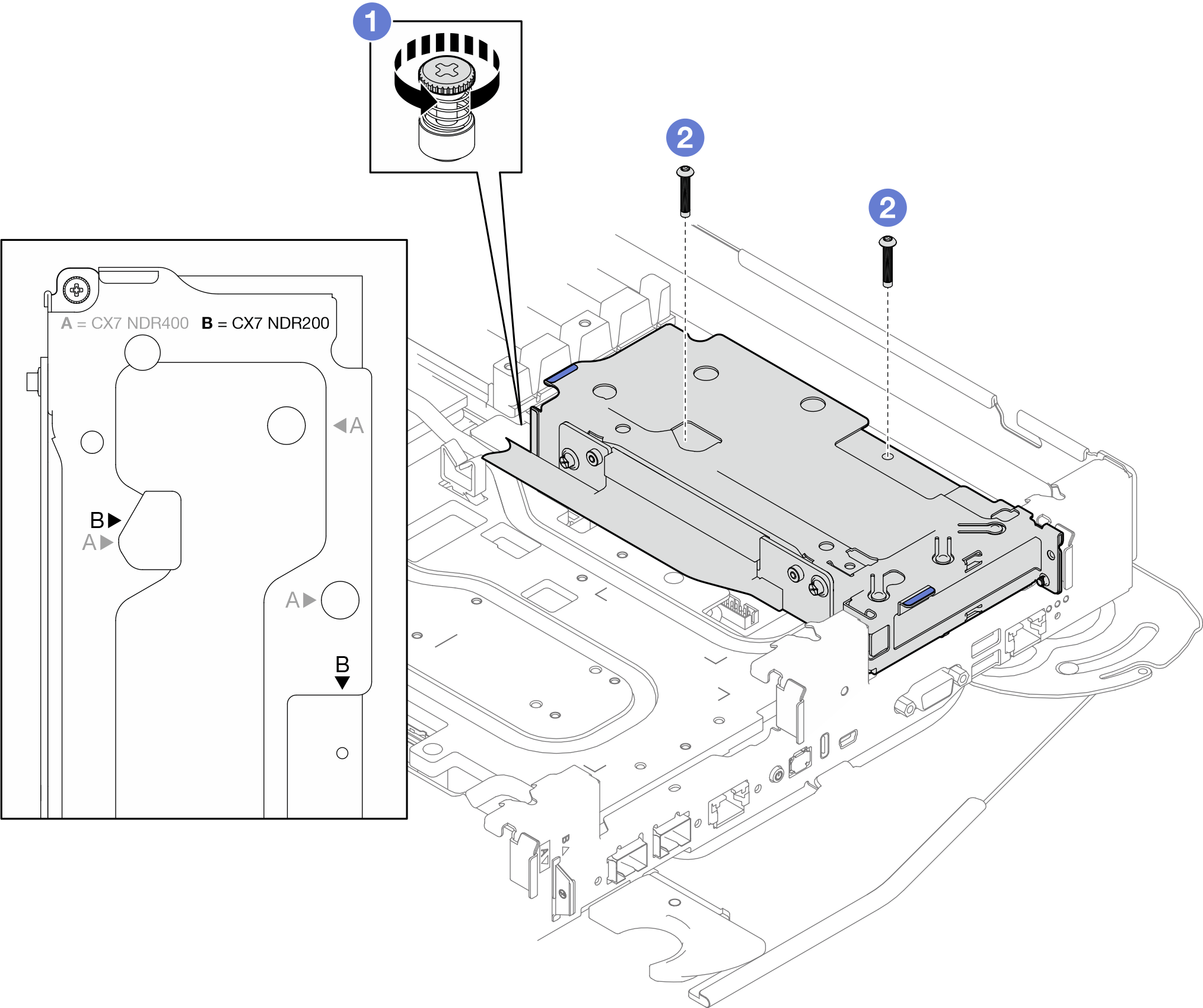

  3. Lösen Sie die ConnectX-7 NDR 200-Adapterkartenbaugruppe vom Wasserkreislauf.
    1. Lösen Sie die unverlierbare Schraube an der Adapterkartenbaugruppe.
    2. Entfernen Sie drei T10-Schrauben aus den mit B gekennzeichneten Schraubenlöchern am Adapterrahmen.
    Abbildung 2. Lösen der ConnectX-7 200-Adapterbaugruppe

    Abbildung 3. Mit B gekennzeichnete Schraubenlöcher am Adapterrahmen

  4. Fassen Sie die Adapterkartenbaugruppe vorsichtig an den Kanten an und entfernen Sie sie aus dem Knoten.
    Abbildung 4. Entfernen der ConnectX-7 NDR 200 Adapterkartenbaugruppe
    PCIe riser assembly removal
  5. Falls erforderlich, entfernen Sie die Schnittstellenplatte.
    1. Entfernen Sie den Sechskant-Abstandsbolzen und die fünf PH1-Schrauben von der Schnittstellenplatte.
      Abbildung 5. Entfernen der Schnittstellenplatte der ConnectX-7 NDR 200 Adapterkartenbaugruppe
      Interface plate installation
    2. Lösen Sie die Schnittstellenplatte mit einem Schlitzschraubendreher.
      1. An der Unterseite der Schnittstellenplatte befinden sich Öffnungen (in der Abbildung unten mit schwarzen Dreiecken gekennzeichnet) zum Einsetzen eines Schlitzschraubendrehers. Wählen Sie die Öffnung aus, die mit einem Schlitzschraubendreher zugänglich ist.

      2. Setzen Sie einen Schlitzschraubendreher in die Öffnung ein. Drehen Sie den Schlitzschraubendreher dann leicht, um die Schnittstellenplatte von der Kühlplatte des Wasserkreislaufs zu lösen.

      Abbildung 6. Positionen der Öffnungen an der Unterseite der Schnittstellenplatte der ConnectX-7 NDR 200 Adapterkartenbaugruppe
      Locations of openings on the bottom side of the interface plate
      Abbildung 7. Lösen der Schnittstellenplatte von der Kühlplatte des Wasserkreislaufs
      Releasing the interface plate from water loop cold plate

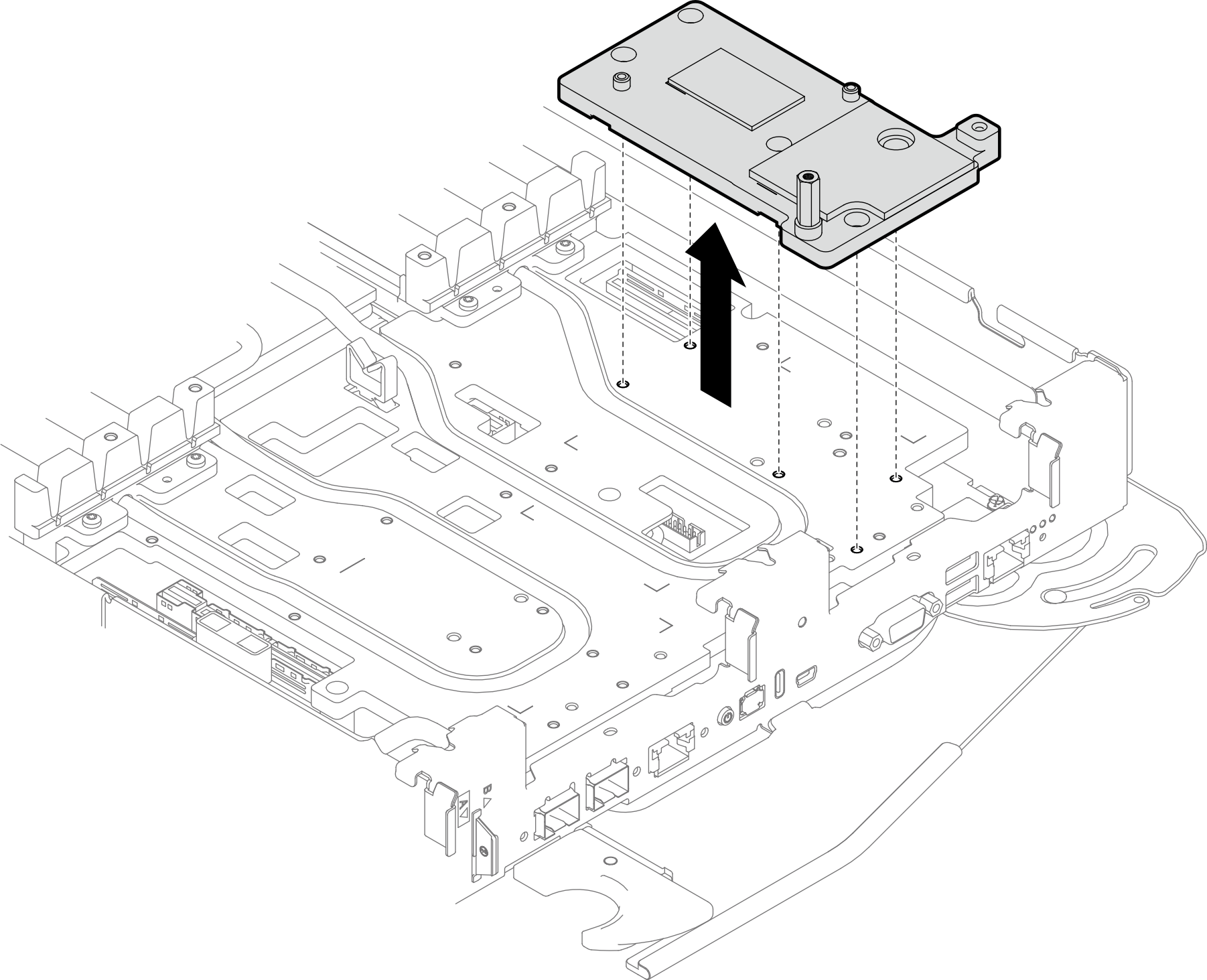

    3. Entfernen Sie die Schnittstellenplatte vom Einbaurahmen.
      Abbildung 8. Entfernen der Schnittstellenplatte

  6. Wenn kein Adapterrahmen oder keine Laufwerkhalterung installiert werden soll, installieren Sie die Abdeckung der Frontblende.
    Abbildung 9. Installieren der Abdeckung der Frontblende
    Blank bezel filler removal
Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
