ConnectX-7 NDR 200 어댑터 라이저 어셈블리 제거

다음 정보를 사용하여 ConnectX-7 NDR 200 어댑터 라이저 어셈블리를 제거하십시오.

이 작업 정보

필수 도구
  • T10 및 PH1 나사용 드라이버

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 NDR200 Gap Pad (SC750 V4)

  • CX7 NDR200 Conduction Plate (ConnectX-7 NDR 200을 처음 설치하는 경우)

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 외부 케이블을 모두 분리하십시오.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
    3. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
    4. 공유 I/O 또는 소켓 다이렉트 구성의 경우 시스템 보드에서 케이블을 분리하십시오. 내장 케이블 배선의 내용을 참조하십시오.
  2. 클램프 브래킷의 고정 나사를 풀고 클램프 브래킷을 제거하십시오. 라이저 어셈블리 앞면에서 나사를 제거하십시오.
    그림 1. 라이저 어셈블리에서 클램프 및 나사 제거

  3. 워터 루프에서 ConnectX-7 NDR 200 라이저 어셈블리를 풀어줍니다.
    1. 라이저 어셈블리의 고정 나사를 푸십시오.
    2. 라이저 케이지의 B로 표시된 나사 구멍에서 T10 나사 3개를 제거하십시오.

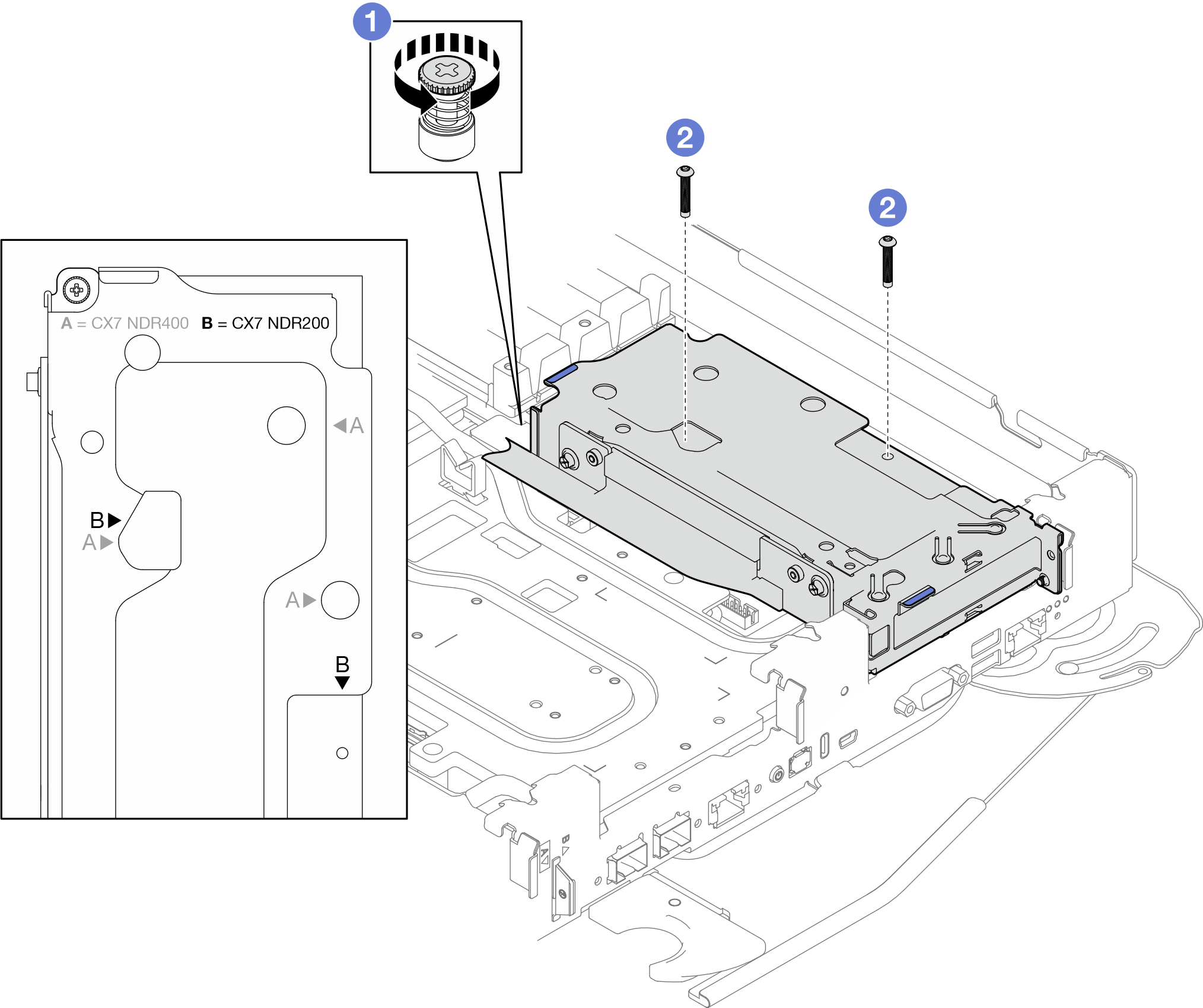

    그림 2. ConnectX-7 200 라이저 어셈블리 풀기

    그림 3. 라이저 케이지의 B로 표시된 나사 구멍

  4. 라이저 어셈블리의 가장자리를 조심스럽게 잡고 노드에서 라이저 어셈블리를 제거하십시오.
    그림 4. ConnectX-7 NDR 200 라이저 어셈블리 제거
    PCIe riser assembly removal
  5. 필요한 경우 인터페이스판을 제거하십시오.
    1. 인터페이스판에서 육각 스탠드오프 나사와 PH1 나사 5개를 제거하십시오.
      그림 5. ConnectX-7 NDR 200 라이저 어셈블리 인터페이스판 제거
      Interface plate installation
    2. 일자 드라이버로 인터페이스판을 풉니다.
      1. 인터페이스판의 하단에는 일자 드라이버 삽입을 위한 구멍이 있습니다(아래 그림에서 검은색 삼각형으로 표시됨). 일자 드라이버를 사용할 수 있는 구멍 하나를 선택하십시오.

      2. 구멍에 일자 드라이버를 삽입하십시오. 그런 다음 드라이버를 약간 돌려 워터 루프 냉각판에서 인터페이스판을 분리하십시오.

      그림 6. ConnectX-7 NDR 200 라이저 어셈블리 인터페이스판 하단의 개구부 위치
      Locations of openings on the bottom side of the interface plate
      그림 7. 워터 루프 냉각판에서 인터페이스판 분리
      Releasing the interface plate from water loop cold plate
    3. 트레이에서 인터페이스판을 제거하십시오.
      그림 8. 인터페이스판 제거

  6. 라이저 케이지 또는 드라이브 케이지를 설치하지 않을 경우 빈 베젤 필러를 설치하십시오.
    그림 9. 빈 베젤 필러 설치
    Blank bezel filler removal
완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
