Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200

Utilice esta información para quitar un conjunto de expansión del adaptador ConnectX-7 NDR 200.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
   3. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
   4. Para configuración compartida de E/S o configuración directa del zócalo, desconecte el cable de la placa del sistema. Consulte Disposición interna de los cables.
2. Suelte el tornillo de fijación de la abrazadera de sujeción y quítelo. Quite el tornillo de la parte frontal del conjunto de expansión.
   Figura 1. Extracción de la abrazadera y el tornillo del conjunto de expansión


3. Suelte el conjunto de expansión ConnectX-7 NDR 200 del bucle de agua.

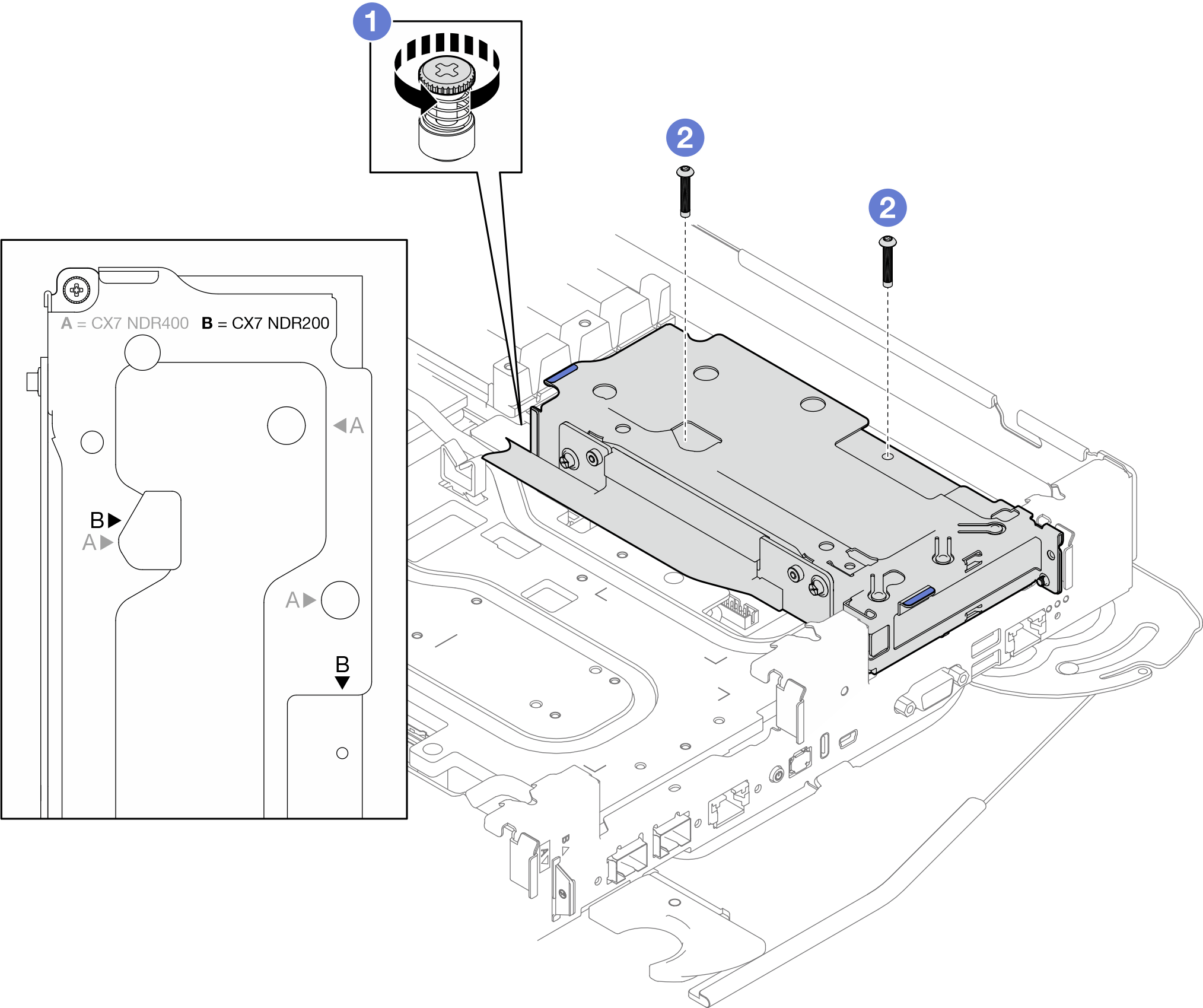

   1. Suelte los tornillos de fijación en el conjunto de expansión.
   2. Quite tres tornillos T10 de los orificios de tornillos marcados con una B en el compartimiento de expansión.
   Figura 2. Cómo soltar el conjunto de expansión ConnectX-7 200



   Figura 3. Orificios de tornillos marcados con una B en el compartimiento de expansión


4. Sujete con cuidado el conjunto de expansión por los bordes y quítelo del nodo con cuidado.

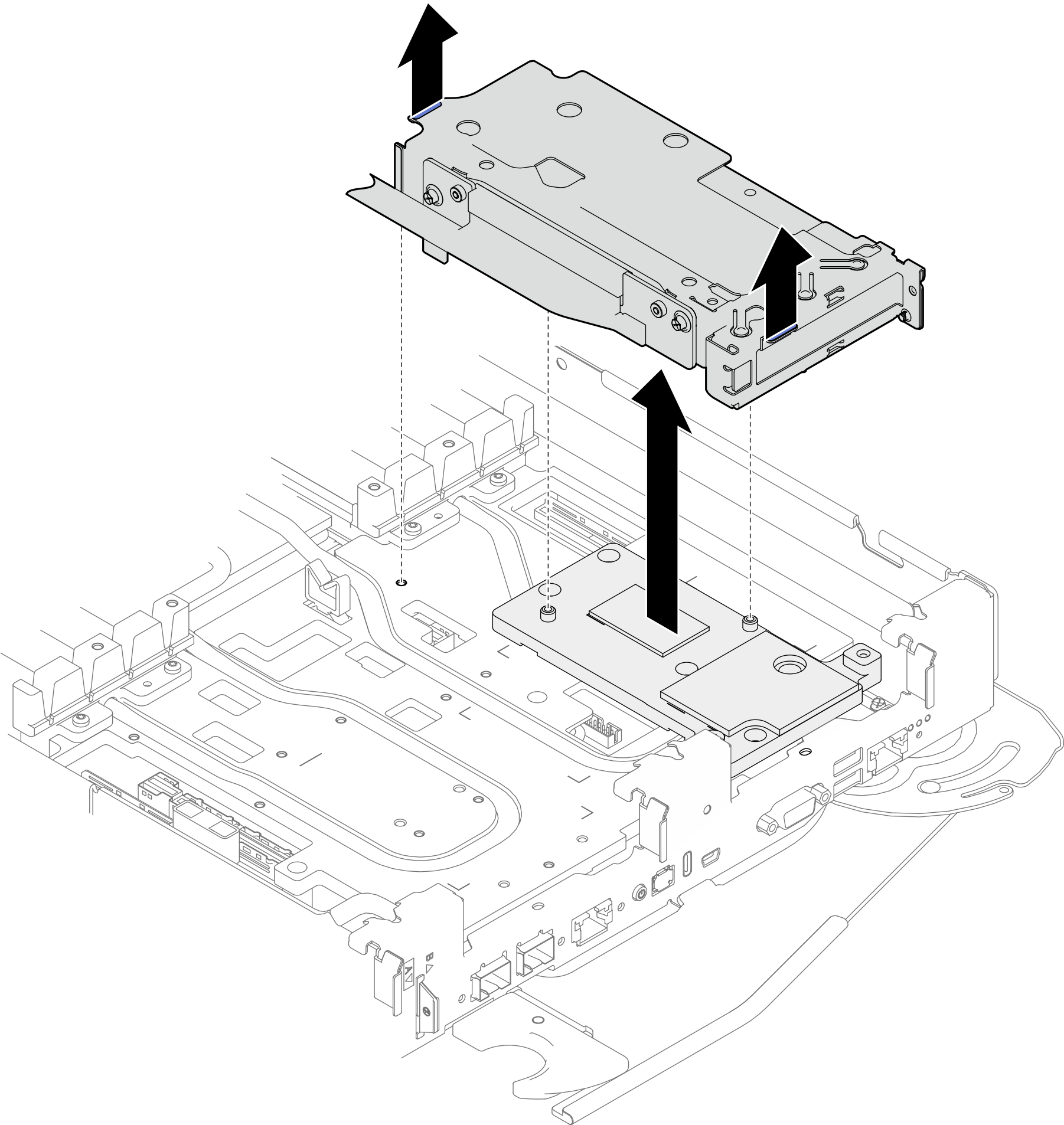

   Figura 4. Extracción del conjunto de expansión ConnectX-7 NDR 200


5. De ser necesario, quite la placa de interfaz.
   1. Quite el tornillo separador hexagonal y cinco tornillos PH1 de la placa de interfaz.
      Figura 5. Extracción de la placa de interfaz del conjunto de expansión ConnectX-7 NDR 200


   2. Libere la placa de interfaz con un destornillador de cabeza plana.

      1. Hay aberturas (marcadas con un triángulo negro en la siguiente ilustración) en la parte inferior de la placa de interfaz para insertar un destornillador plano. Seleccione a la que se puede acceder con el destornillador plano.

      2. Inserte un destornillador de cabeza plana en la abertura; a continuación, gire ligeramente el destornillador para liberar la placa de interfaz de la placa de frío del bucle de agua.

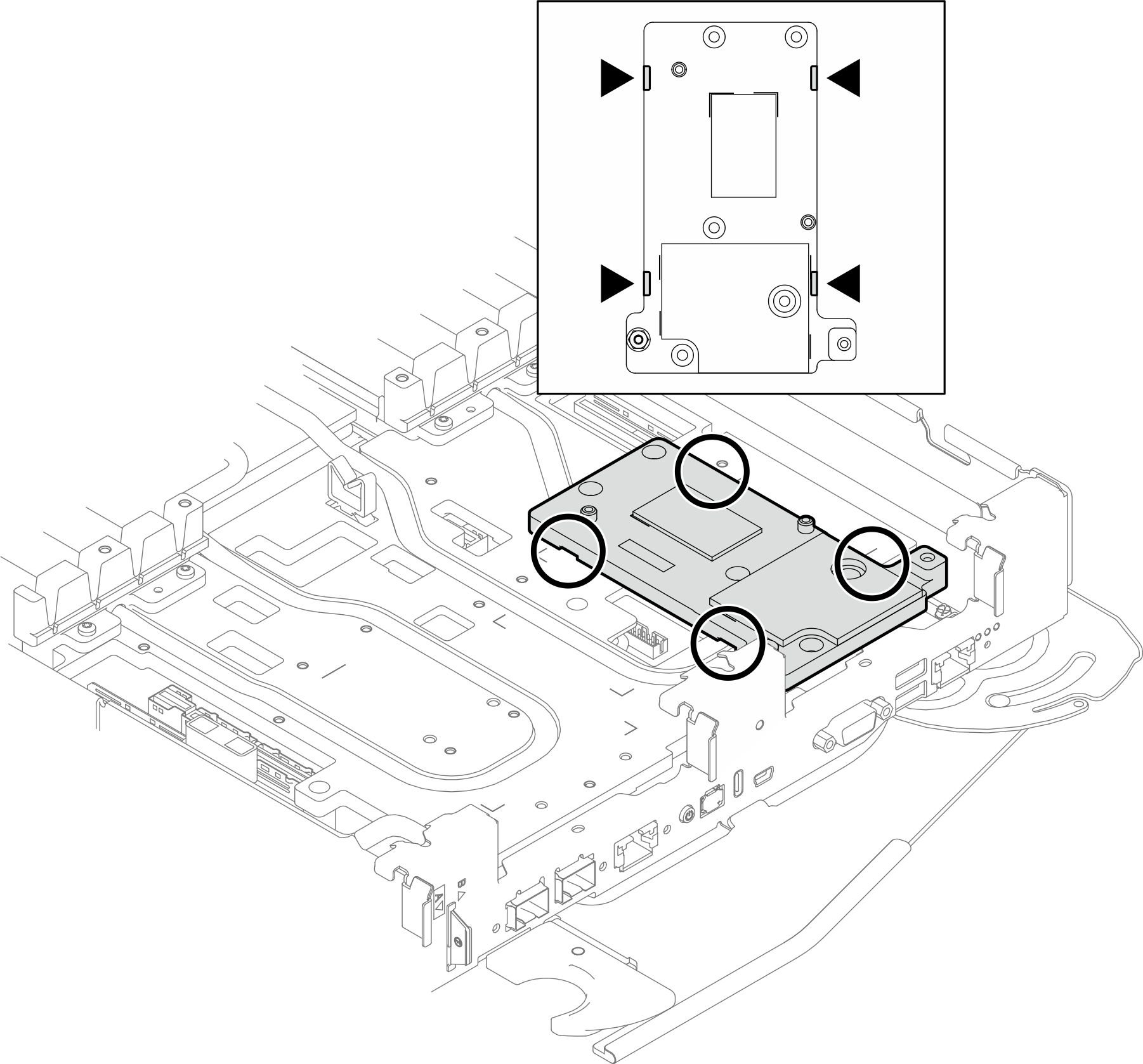

      Figura 6. Ubicaciones de las aberturas en la parte inferior de la placa de interfaz del conjunto de expansión ConnectX-7 NDR 200

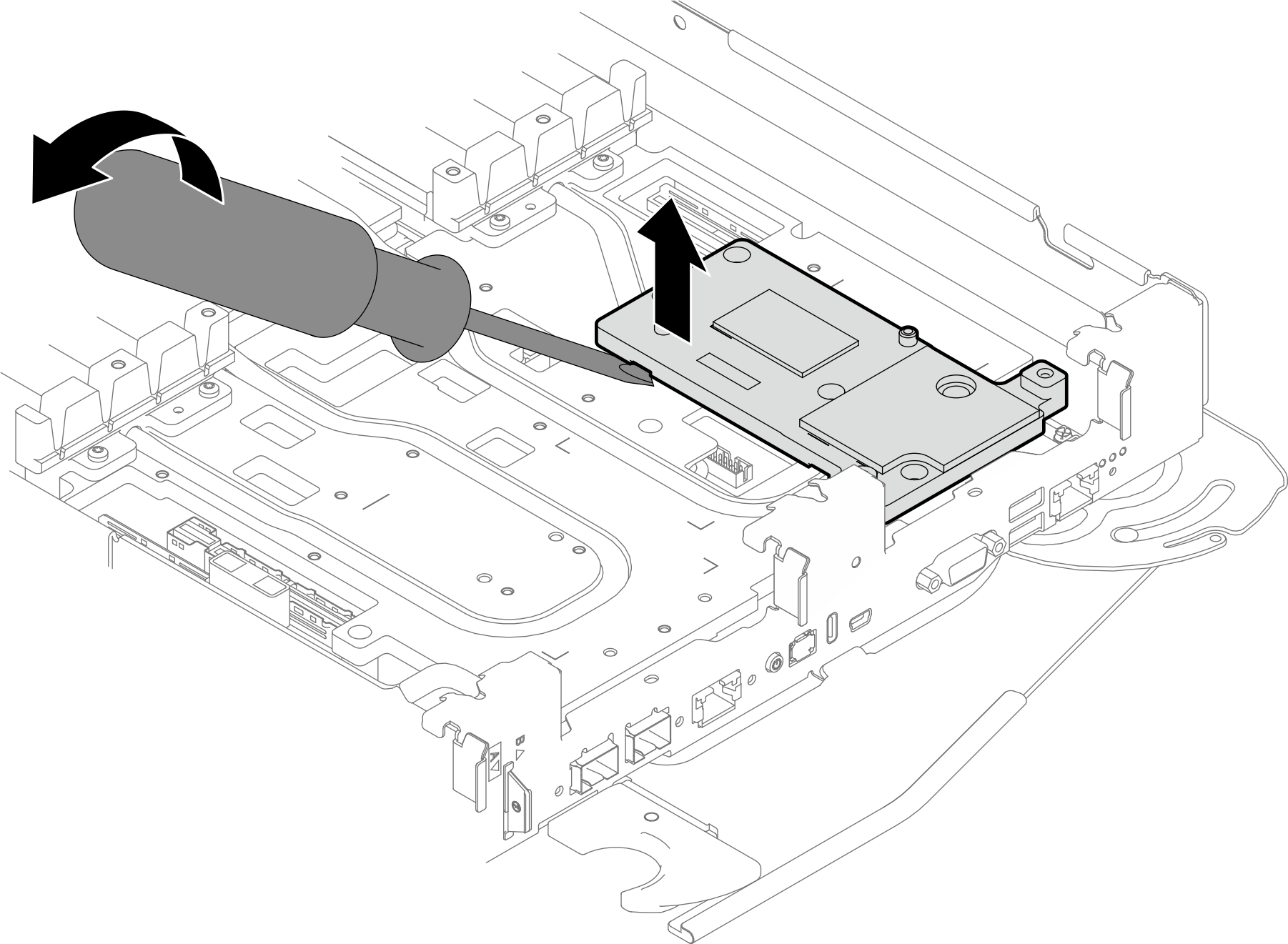

      Figura 7. Liberación de la placa de interfaz de una placa de frío del bucle de agua


   3. Quite la placa de interfaz de la bandeja.

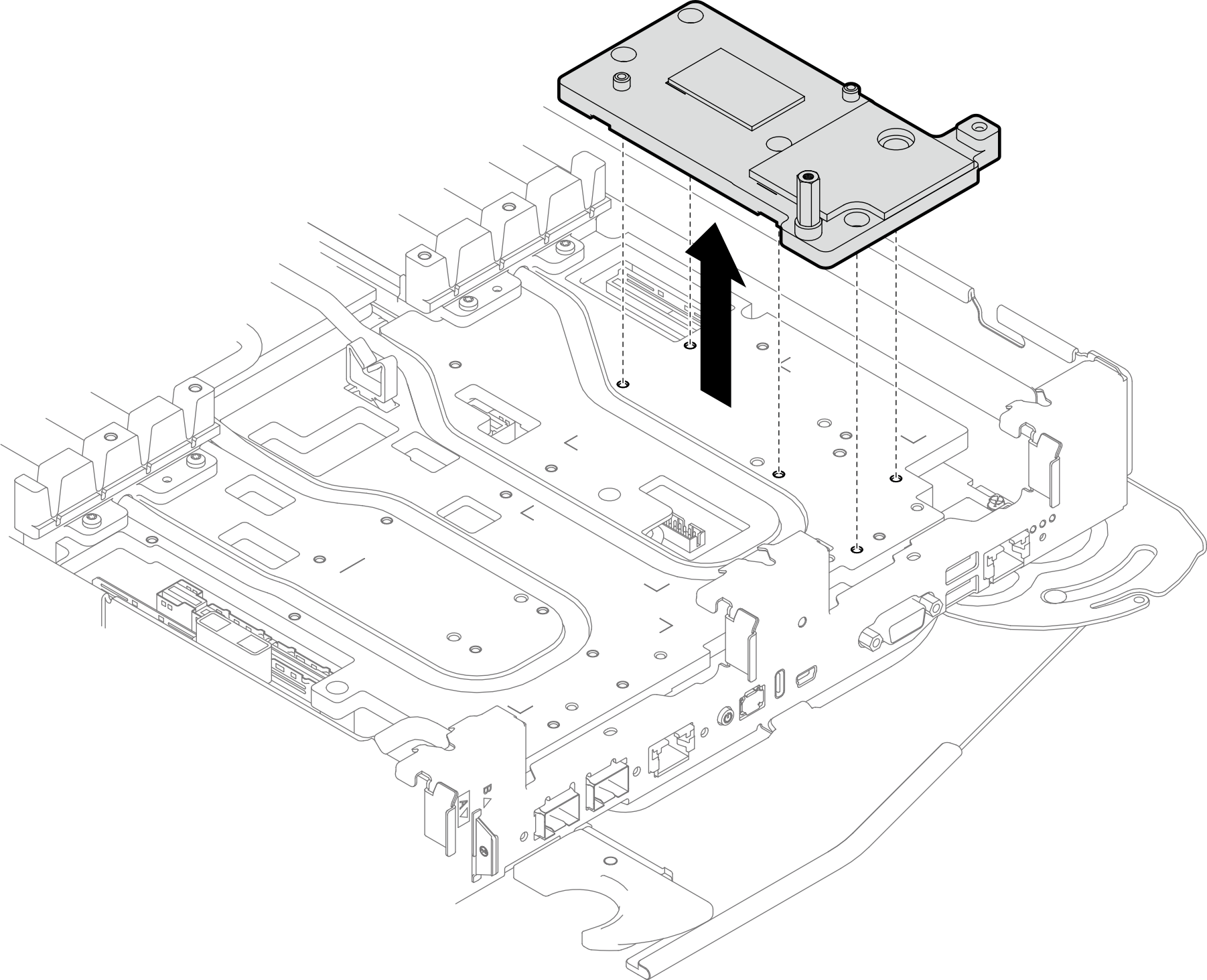

      Figura 8. Extracción de la placa de interfaz


6. Si no se va a instalar ningún compartimiento de expansión o compartimiento de la unidad, instale el relleno vacío del marco biselado.
   Figura 9. Instalación del relleno vacío del marco biselado
