Konfiguration des vorderen Laufwerks und des PCIe-Adapters

In den Abbildungen unten entspricht A dem Knoten A und B dem Knoten B.

Konfiguration des vorderen Laufwerks​

1. Konfiguration des vorderen Einzellaufwerks

   • E3.S 1T

   • E3.S 2T

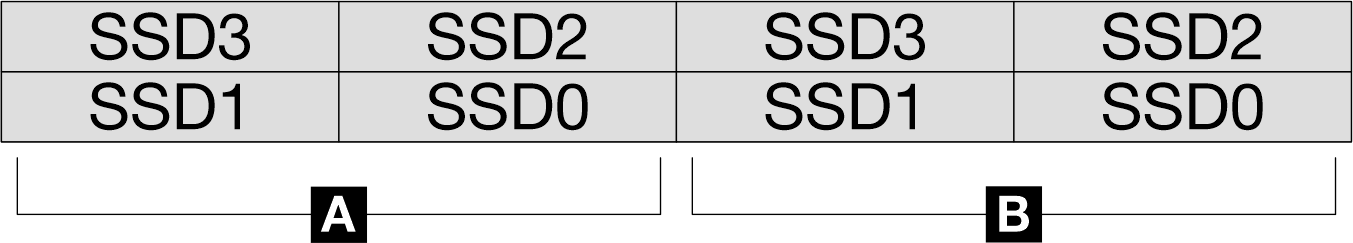

   Abbildung 1. Konfiguration des vorderen E3.S 1T/E3.S 2T-Einzellaufwerks


2. Konfiguration mit vorderen Doppellaufwerken

   • E3.S 1T

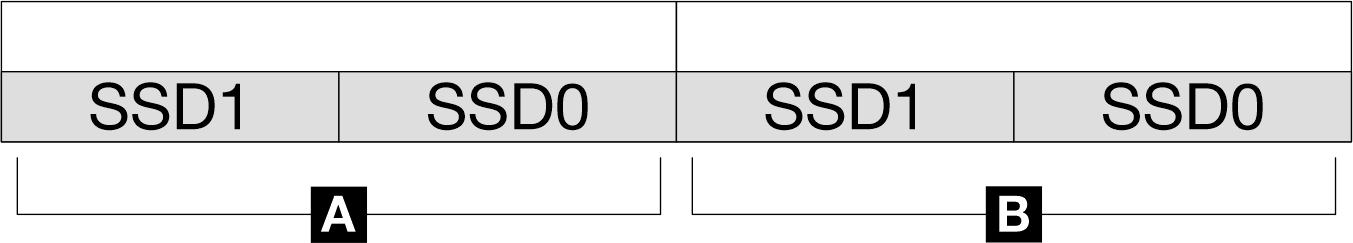

   Abbildung 2. Konfiguration mit vorderen E3.S 1T-Doppellaufwerken



Konfiguration des PCIe-Adapters​

1. Eigenständige PCIe-Konfiguration

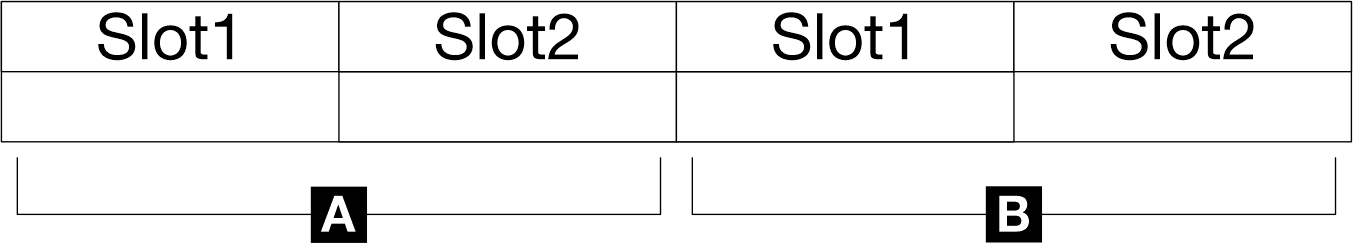

   Abbildung 3. Eigenständige PCIe-Konfiguration



2. Socket Direct PCIe-Konfiguration

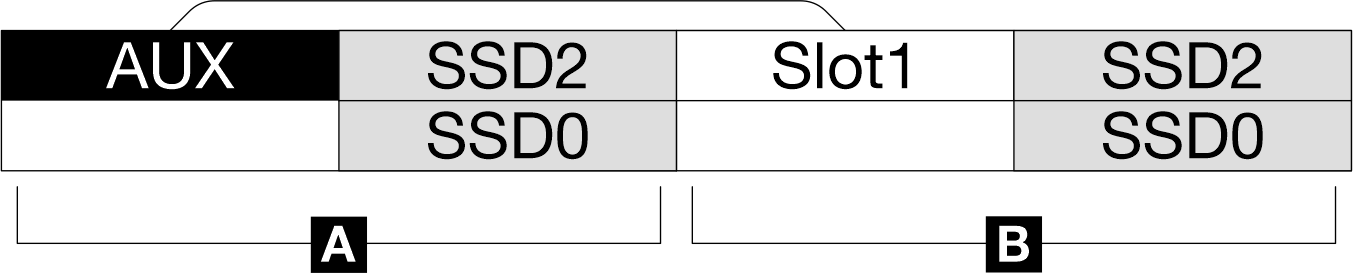

   Abbildung 4. Socket Direct PCIe-Konfiguration



3. Gemeinsam genutzte E/A PCIe-Konfiguration

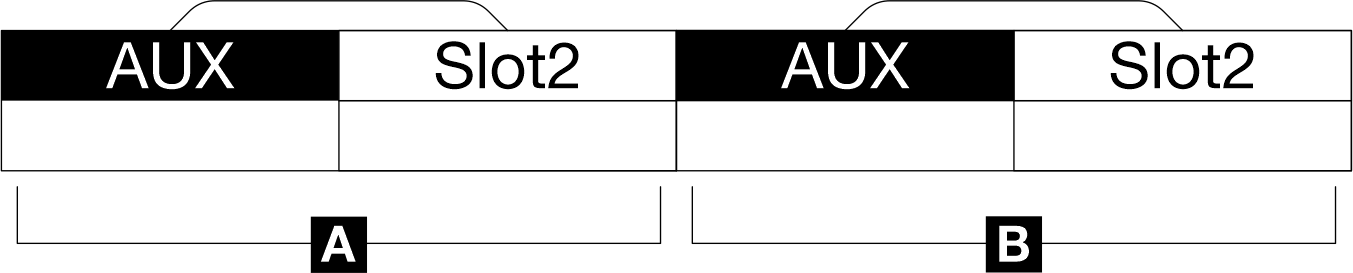

   Abbildung 5. Gemeinsam genutzte E/A PCIe-Konfiguration – mit einem Laufwerk pro Gehäuse


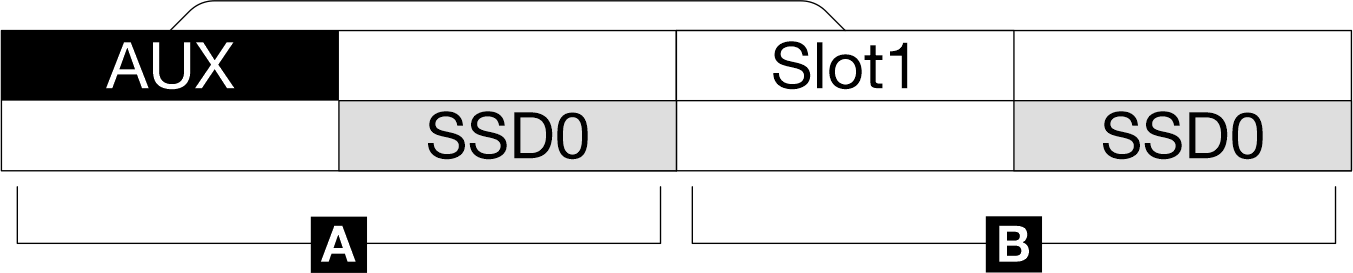

   Abbildung 6. Gemeinsam genutzte E/A PCIe-Konfiguration – mit zwei Laufwerken pro Gehäuse
