Configuración de la unidad frontal y del adaptador PCIe

En las siguientes ilustraciones, A representa el nodo A y B representa el nodo B.

Configuración de la unidad frontal​

1. Configuración de la unidad frontal única

   • E3.S 1T

   • E3.S 2T

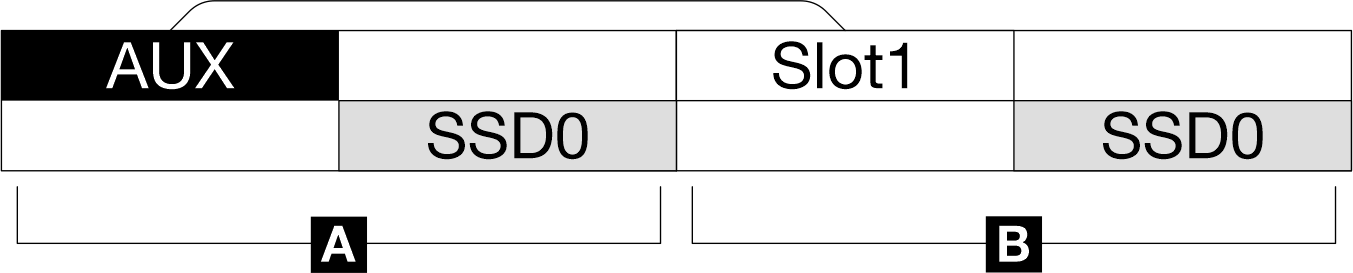

   Figura 1. Configuración de la unidad frontal única E3.S 1T / E3.S 2T


2. Configuración de unidades frontales duales

   • E3.S 1T

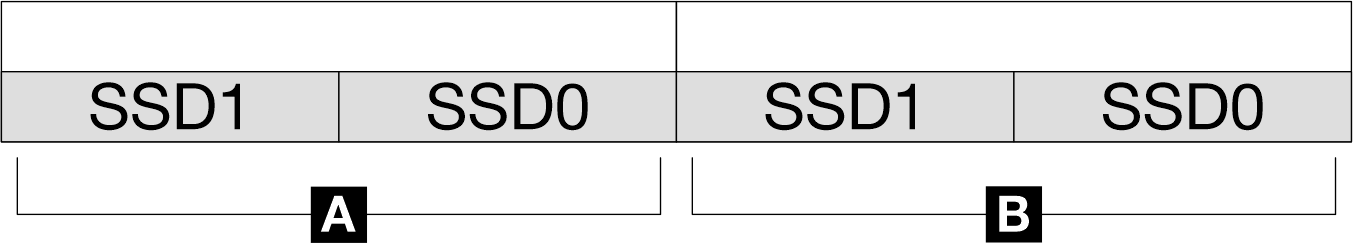

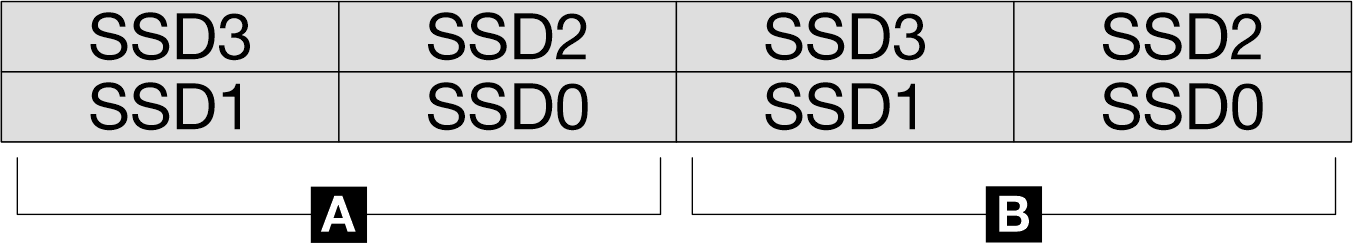

   Figura 2. Configuración de unidades frontales duales E3.S 1T



Configuración del adaptador PCIe​

1. Configuración de PCIe independiente

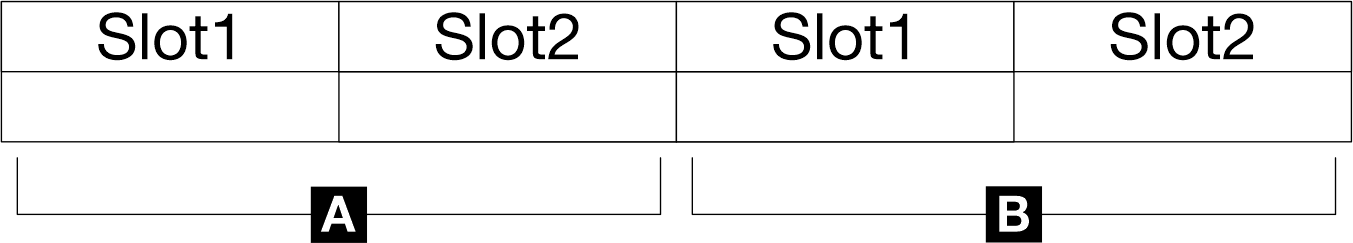

   Figura 3. Configuración de PCIe independiente



2. Configuración de PCIe directa del zócalo

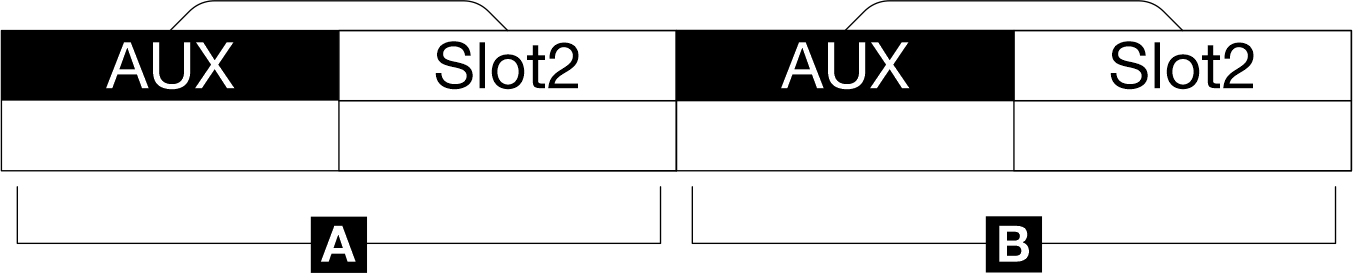

   Figura 4. Configuración de PCIe directa del zócalo



3. Configuración de PCIe de E/S compartida

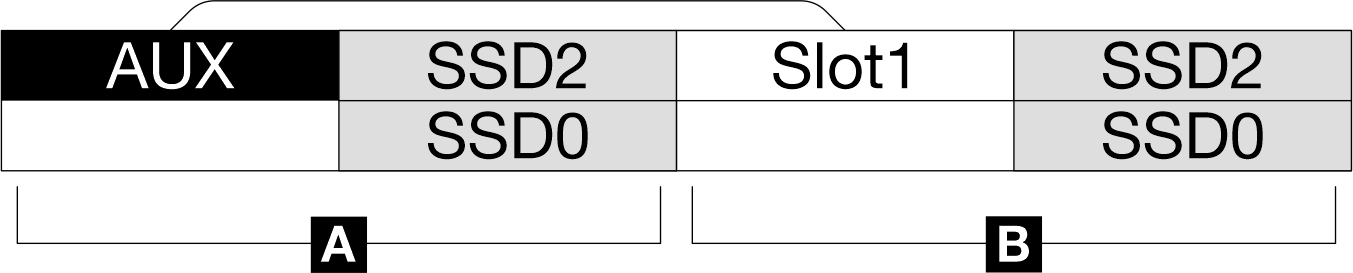

   Figura 5. Configuración PCIe de E/S compartida, con una unidad única por compartimiento


   Figura 6. Configuración PCIe de E/S compartida, con unidades duales por compartimiento
