Configuration de l’unité avant et de l’adaptateur PCIe

Cette section comprend des informations sur la configuration d’unité avant et d’adaptateur PCIe prise en charge par le SC750 V4.

Pour plus d’informations sur la numérotation et la configuration des unités avant et des adaptateurs PCIe, reportez-vous aux sections suivantes.

Sur les illustrations ci-dessous, A représente le nœud A et B représente le nœud B.

Configuration de l’unité avant​

  1. Configuration d’une unité avant simple

    • E3.S 1T

    • E3.S 2T

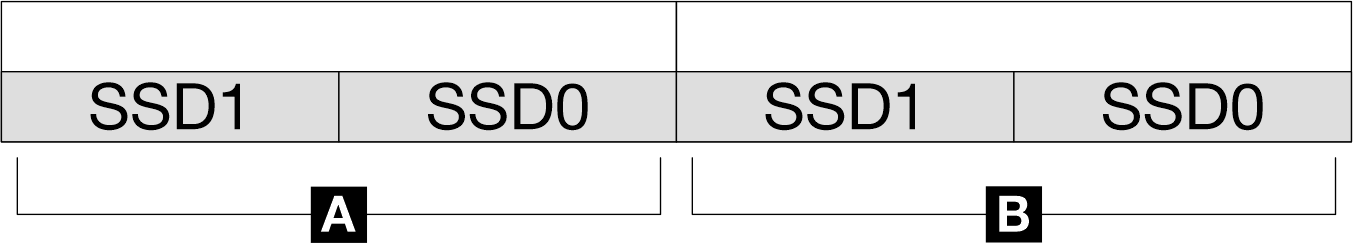

    Figure 1. Configuration d’une unité avant simple E3.S 1T / E3.S 2T

  2. Configuration d’unités avant doubles

    • E3.S 1T

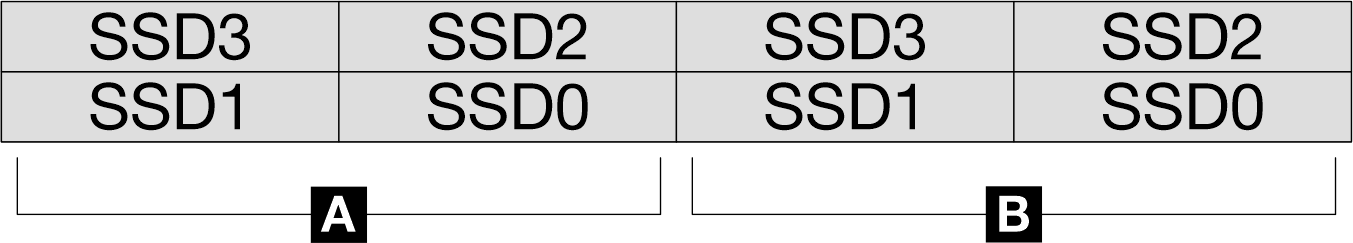

    Figure 2. Configuration d’unités avant doubles E3.S 1T

Configuration d’un adaptateur PCIe​

  1. Configuration PCIe autonome

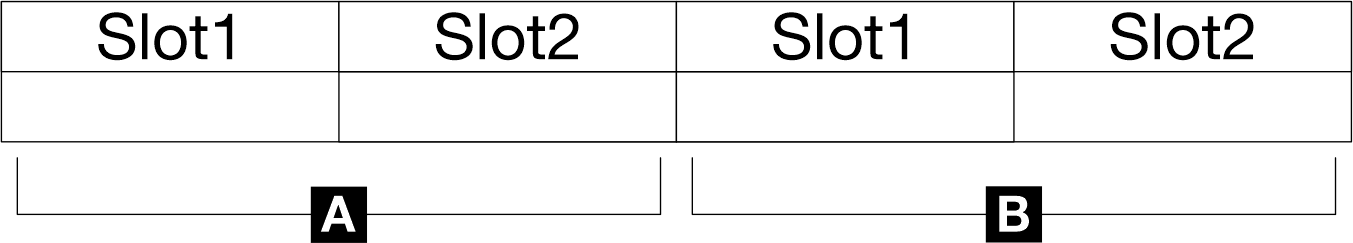

    Figure 3. Configuration PCIe autonome

  2. Configuration PCIe Socket Direct

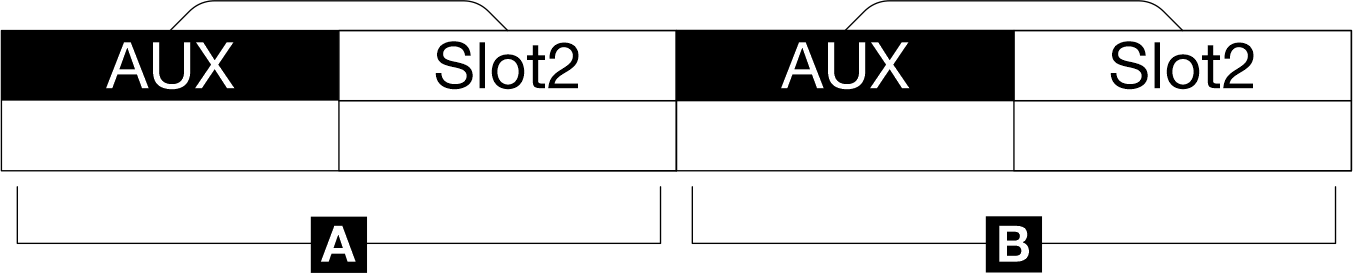

    Figure 4. Configuration PCIe Socket Direct

  3. Configuration PCIe d’E/S partagées

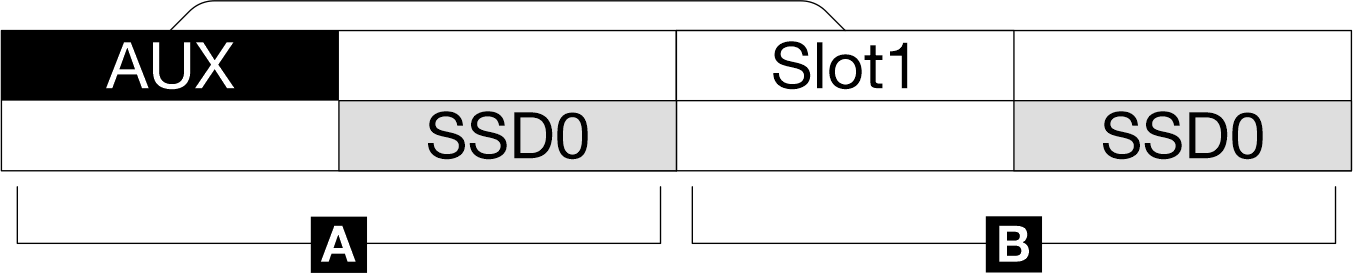

    Figure 5. Configuration PCIe d’E/S partagées, avec une seule unité par boîtier

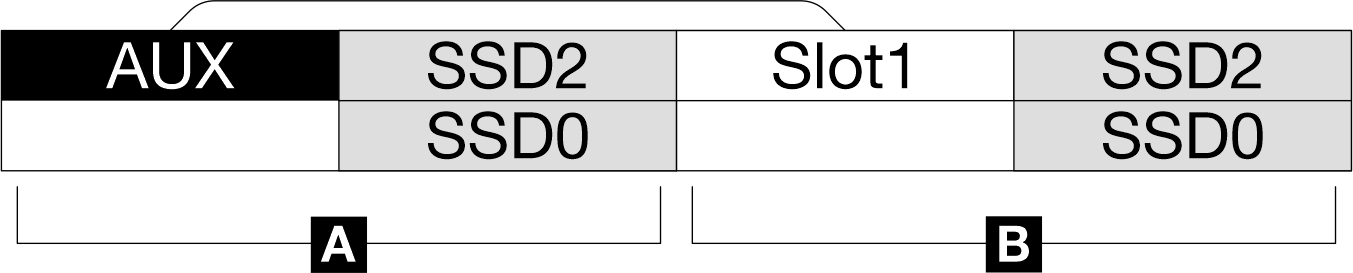

    Figure 6. Configuration PCIe d’E/S partagées, avec deux unités par boîtier
