Vue supérieure du nœud
La présente section contient des informations sur la vue supérieure du nœud.
Vue supérieure du nœud

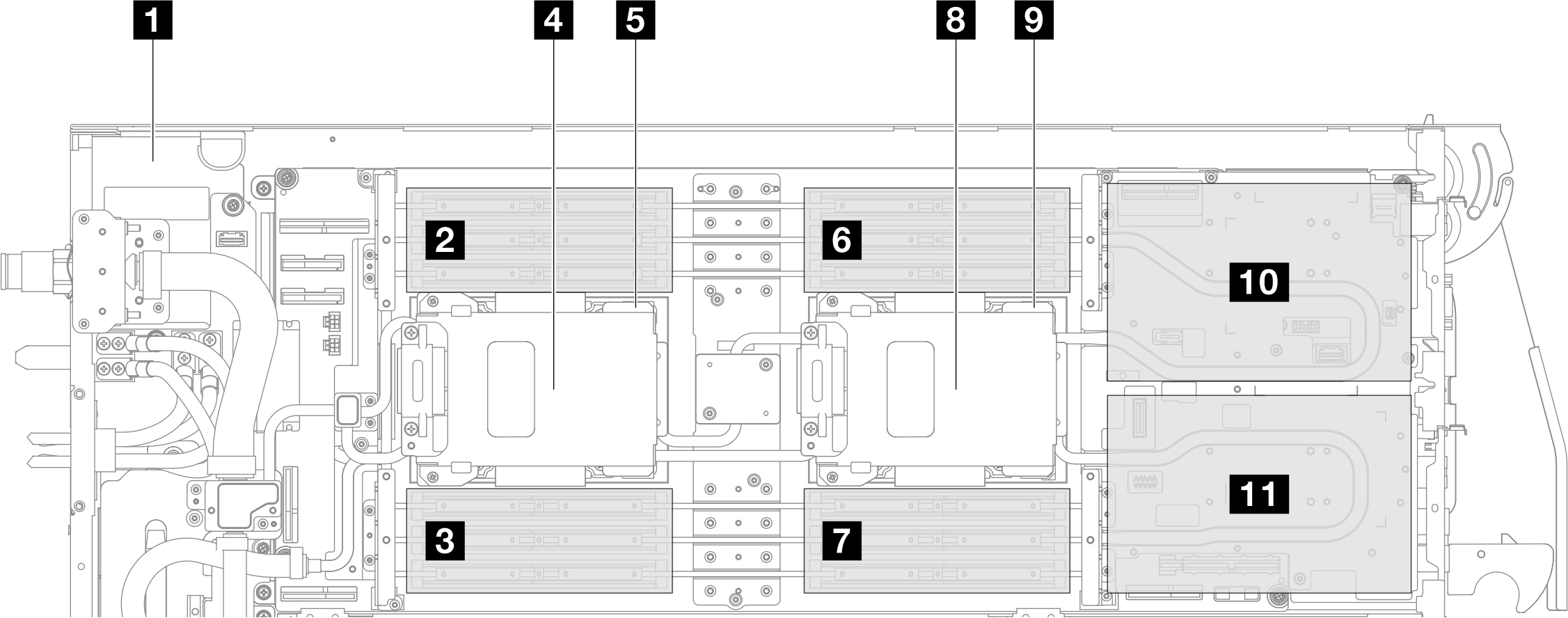

Figure 1. Vue supérieure du nœud
| 1 Tableau de distribution | 6 Emplacements de module de mémoire 1-6 |
| 2 Emplacements de module de mémoire 13-18 | 7 Emplacements de module de mémoire 7-12 |
| 3 Emplacements de module de mémoire 19-24 | 8 Unité 4 (unité E3.S 1T placée sur le dessus de la plaque froide du processeur 1) |
| 4 Unité 5 (unité E3.S 1T placée sur le dessus de la plaque froide du processeur 2) | 9 Processeur 1 |
| 5 Processeur 2 | 10 Emplacement PCIe 2 / Unité 0, 2 11 Emplacement PCIe 1 / Unité 1, 3 Pour plus d’informations sur la configuration et la numérotation des adaptateurs PCIe ou des unités, reportez-vous à la section Configuration de l’unité avant et de l’adaptateur PCIe. |
