Vue supérieure du plateau

Cette section contient des informations sur la vue supérieure du plateau.

Vue supérieure du plateau​

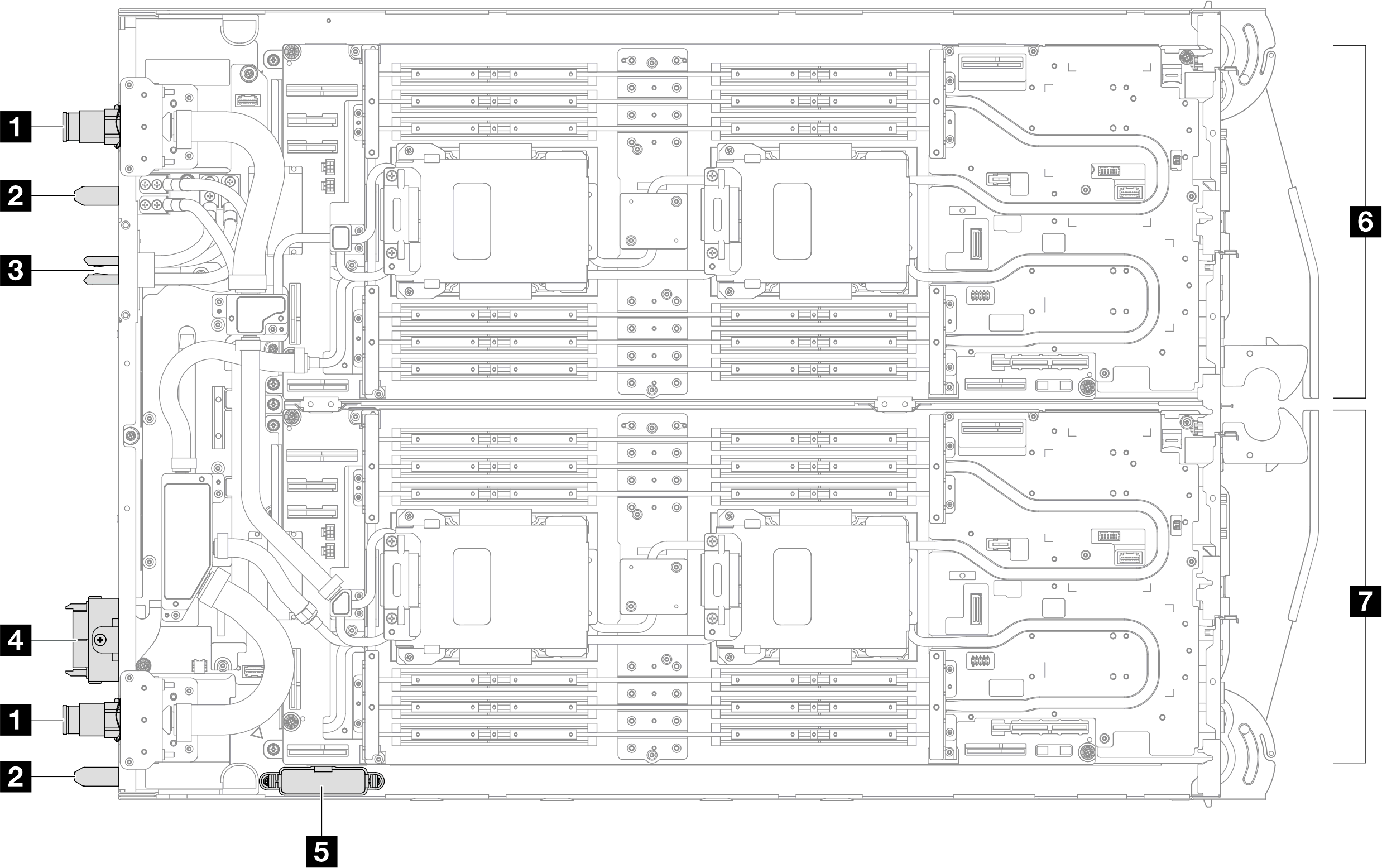

Figure 1. Vue supérieure du plateau

Tableau 1. Composants sur la vue supérieure du plateau

1 Raccord rapide de la boucle d’eau	5 Contrôleur de détecteur de fuite
2 Broche de guidage	6 Nœud B
3 Connecteur de barre de bus	7 Nœud A
4 Interface de gestion de système
