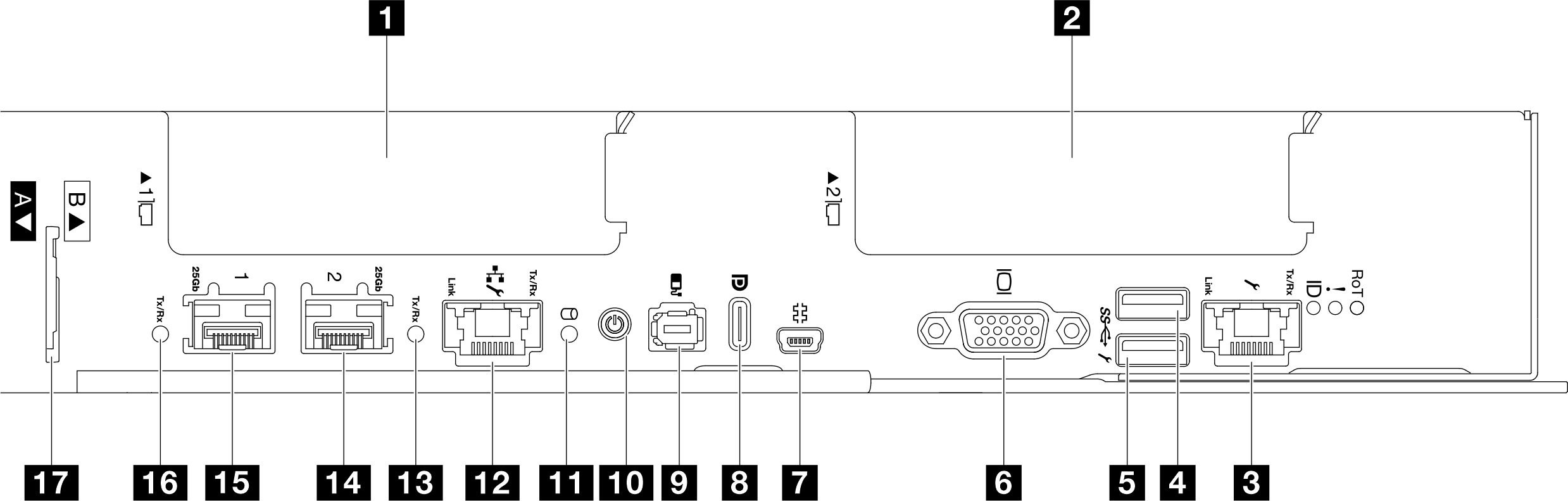

Vue avant
La présente section contient des informations sur la vue avant de la solution.

1 Emplacement PCIe 1 / Unité 1, 3 2 Emplacement PCIe 2 / Unité 0, 2 Pour plus d’informations sur la configuration et la numérotation des adaptateurs PCIe ou des unités, reportez-vous à la section Configuration de l’unité avant et de l’adaptateur PCIe. | |
| 3 Connecteur de gestion XCC dédié (RJ45 1 Gb) Remarque
| |
| 4 Connecteur USB 3.1 Gen 1 (5 Gb/s) | |
| 5 Connecteur USB 3.1 Gen 1 (5 Gb/s) avec gestion Lenovo XClarity Controller | |
| 6 Connecteur VGA | |
| 7 Connecteur du port de maintenance pour le journal système (connecteur Mini USB) | |
| 8 Connecteur Type-C de DisplayPort Alternate Mode Ce connecteur prend uniquement en charge les câbles ou les périphériques dotés de la fonctionnalité du mode alternatif DisplayPort. | |
| 9 Connecteur de l’ensemble de diagnostics externe LCD | |
| 10 Bouton d’alimentation avec voyant (vert) | |
| 11 Voyant d’unité (vert) | |
| 12 Port Ethernet RJ45 1 Gb (partage NIC) | |
| 13 Voyant d’activité et de liaison du port 2 SFP 28 25 Gb (vert) | |
| 14 Port Ethernet SFP 28 25 Gb – port 2 | |
| 15 Port Ethernet SFP 28 25 Gb – port 1 (partage NIC) | |
| 16 Voyant d’activité et de liaison du port 1 SFP 28 25 Gb (vert) | |
| 17 Étiquette amovible d’information XCC |
Pour plus d’informations sur les LED, voir Dépannage par affichage des voyants et des diagnostics du système.
