前视图

本节介绍解决方案的前视图。

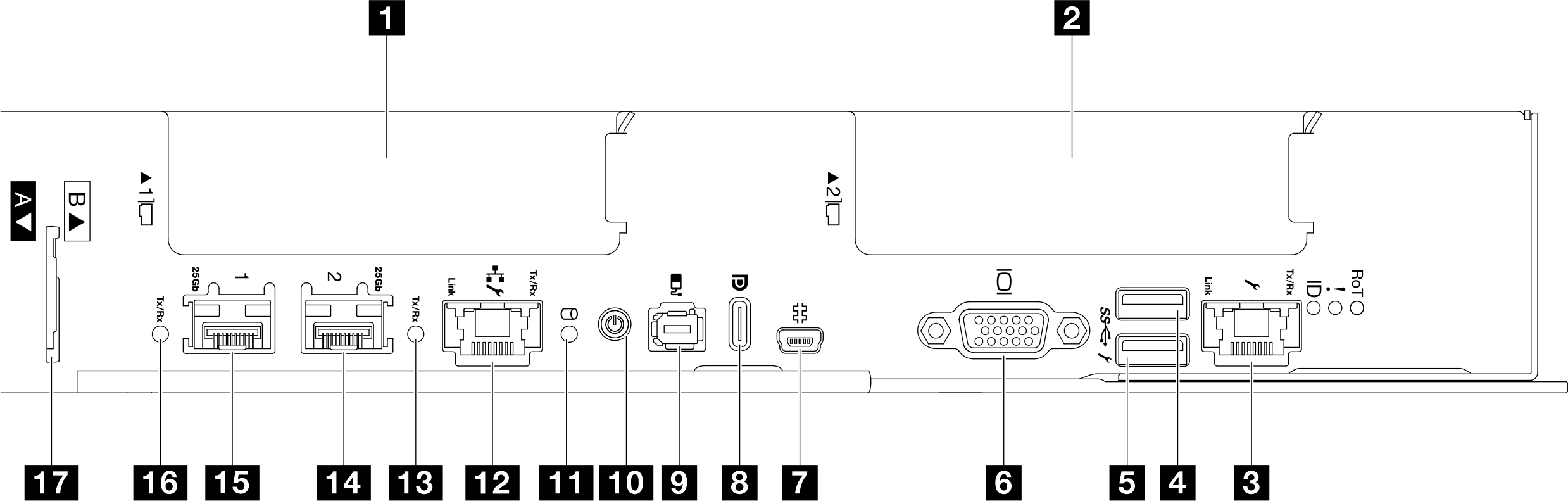

图 1. 前视图（以节点 B 为例）

表 1. 前视图上的组件

1 PCIe 插槽 1/硬盘 1、3

2 PCIe 插槽 2/硬盘 0、2

有关 PCIe 适配器或硬盘的配置和编号信息，请参阅正面硬盘和 PCIe 适配器配置。

3 专用 XCC 管理接口（1 Gb RJ45）
注

  • 建议使用 SMM3 以太网端口作为默认专用管理网络。如果需要使用节点正面以太网端口作为专用管理网络，请参阅《XCC 用户指南》以获取网络配置说明。

  • 使用 LXPM 设置 XCC 网络连接时，请确保为以太网端口 1 和以太网端口 2 分配唯一的 IP 地址。以太网端口 1 的 IP 地址指向 SMM3 上的以太网端口，以太网端口 2 的 IP 地址指向节点正面的专用 XCC 管理端口。（UEFI 设置界面只支持设置 SMM3 以太网端口的 XCC 网络连接。）

4 USB 3.1 Gen 1（5 Gbps）接口
5 USB 3.1 Gen 1（5 Gbps）接口（具有 Lenovo XClarity Controller 管理功能）
6 VGA 接口
7 维护端口系统日志接口（Mini USB 接口）
8 DisplayPort Alternate Mode Type-C 接口

此接口仅支持具有 DisplayPort 备用模式功能的线缆或设备。

9 外部诊断手持设备接口
10 带 LED（绿色）的电源按钮
11 硬盘 LED（绿色）
12 1 Gb RJ45 以太网端口（共享 NIC）
13 25 Gb SFP 28 端口 2 链路和活动 LED（绿色）
14 25 Gb SFP 28 以太网端口 - 端口 2
15 25 Gb SFP 28 以太网端口 - 端口 1（共享 NIC）
16 25 Gb SFP 28 端口 1 链路和活动 LED（绿色）
17 XCC 抽取式信息卡

有关 LED 的更多信息，请参阅根据系统 LED 和诊断显示屏进行故障诊断。
