Vista frontal

Esta sección contiene información sobre la vista frontal de la solución.

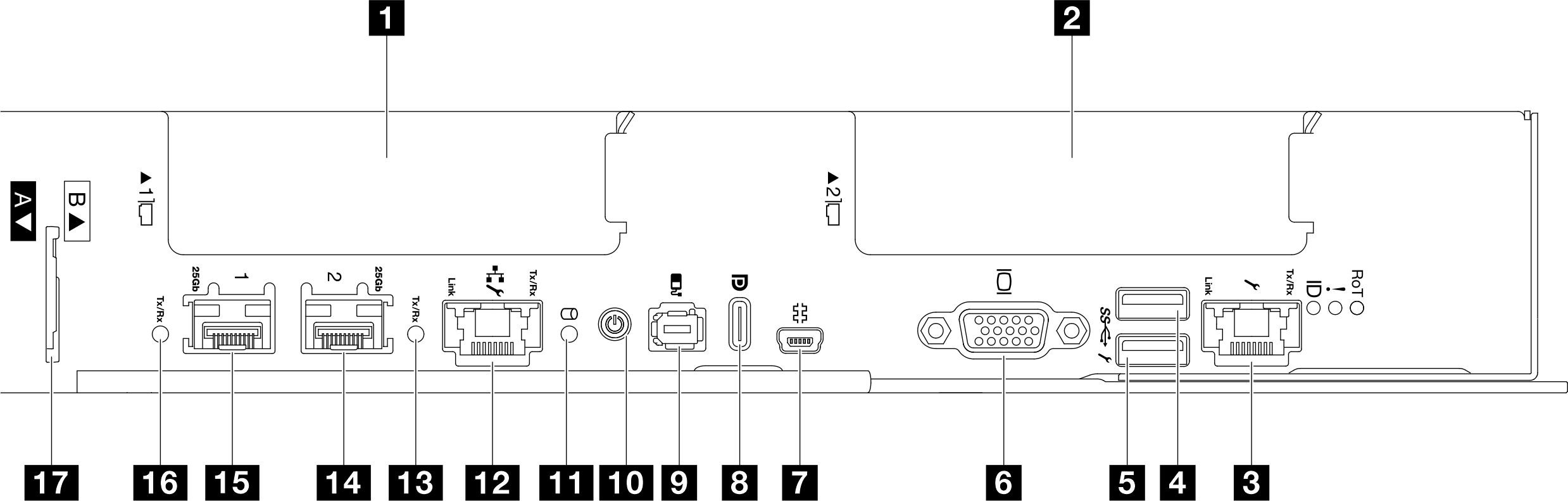

Figura 1. Vista frontal (que muestra el nodo B como ejemplo)

Tabla 1. Componentes en la vista frontal

1 Ranura de PCIe 1 / Unidad 1, 3

2 Ranura de PCIe 2 / Unidad 0, 2

Para obtener información sobre la configuración y numeración de la unidad o del adaptador PCIe, consulte Configuración de la unidad frontal y del adaptador PCIe.

3 Conector de gestión de XCC dedicado (RJ45 de 1 Gb)
Nota

  • Se recomienda utilizar el puerto Ethernet SMM3 como red de gestión dedicada predeterminada. Si es necesario utilizar el puerto Ethernet frontal del nodo como red de gestión dedicada, consulte la Guía del usuario de XCC para obtener instrucciones de configuración de red.

  • Cuando utilice LXPM para establecer la conexión de red XCC, asegúrese de asignar direcciones IP únicas al Puerto Ethernet 1 y al Puerto Ethernet 2. La dirección IP del Puerto Ethernet 1 va al puerto Ethernet en SMM3, y la dirección IP del Puerto Ethernet 2 va al conector dedicado de gestión XCC en la parte frontal del nodo. (La página de configuración de UEFI solo admite la configuración de la conexión de red XCC al puerto Ethernet en el SMM3).

4 Conector USB 3.1 Gen 1 (5 Gbps)
5 Conector USB 3.1 de Gen 1 (5 Gbps) con gestión Lenovo XClarity Controller
6 Conector VGA
7 Conector de registro del sistema del puerto de mantenimiento (conector Mini USB)
8 Conector tipo C del modo alternativo DisplayPort

Este conector solo admite cables o dispositivos con funcionalidad de modo alternativo DisplayPort.

9 Conector del auricular de diagnóstico externo
10 Botón de encendido con LED (verde)
11 LED de unidad (verde)
12 Puerto Ethernet RJ45 de 1 GB (NIC compartido)
13 LED (verde) de actividad y enlace del puerto 2 SFP 28 de 25 GB
14 Puerto Ethernet SFP 28 de 25 GB (puerto 2)
15 Puerto Ethernet SFP 28 de 25 GB–Puerto 1 (NIC compartido)
16 LED de actividad y enlace del puerto 1 SFP 28 de 25 GB
17 Pestaña de información extraíble de XCC

Para obtener más información sobre los LED, consulte Resolución de problemas mediante LED de sistema y pantalla de diagnóstico.
