앞면

이 섹션에는 솔루션의 앞면에 대한 정보가 포함되어 있습니다.

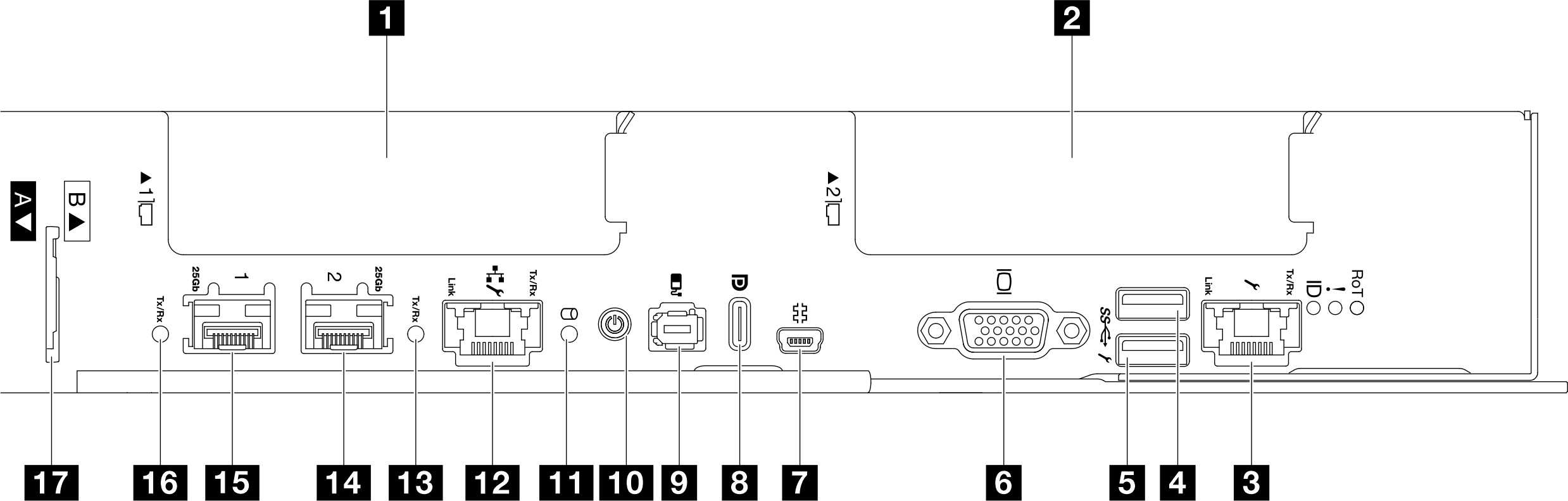

그림 1. 앞면(노드 B를 예로 표시)

표 1. 앞면의 구성 요소

1 PCIe 슬롯 1 / 드라이브 1, 3

2 PCIe 슬롯 2 / 드라이브 0, 2

PCIe 어댑터 또는 드라이브 구성 및 번호에 대한 정보는 앞면 드라이브 및 PCIe 어댑터 구성의 내용을 참조하십시오.

3 전용 XCC 관리 커넥터(1Gb RJ45)
주

  • SMM3 이더넷 포트를 기본 전용 관리 네트워크로 사용하는 것이 좋습니다. 노드 전면 이더넷 포트를 전용 관리 네트워크로 사용해야 하는 경우 XCC 사용 설명서에서 네트워크 구성 지침을 참조하십시오.

  • LXPM을 사용하여 XCC 네트워크 연결을 설정하는 경우 이더넷 포트 1 및 이더넷 포트 2에 고유한 IP 주소를 할당해야 합니다. 이더넷 포트 1 IP 주소는 SMM3의 이더넷 포트로 연결되며, 이더넷 포트 2 IP 주소는 노드 앞면의 전용 XCC 관리 커넥터로 연결됩니다. (UEFI 설정 페이지는 SMM3의 이더넷 포트에 대한 XCC 네트워크 연결 설정만 지원합니다.)

4 USB 3.1 Gen 1(5Gbps) 커넥터
5 USB 3.1 Gen 1(5Gbps) 커넥터(Lenovo XClarity Controller 관리 기능 포함)
6 VGA 커넥터
7 관리 포트 시스템 로그 커넥터(미니 USB 커넥터)
8 DisplayPort Alternate Mode Type-C 커넥터

이 커넥터는 DisplayPort 대체 모드 기능이 있는 케이블 또는 장치만 지원합니다.

9 외부 진단 핸드셋 커넥터
10 전원 버튼(LED 포함, 녹색)
11 드라이브 LED(녹색)
12 1Gb RJ45 이더넷 포트(공유 NIC)
13 25Gb SFP 28 포트 2 링크 및 활동 LED(녹색)
14 25Gb SFP 28 이더넷 포트 - 포트 2
15 25Gb SFP 28 이더넷 포트 - 포트 1(공유 NIC)
16 25Gb SFP 28 포트 1 링크 및 활동 LED(녹색)
17 탈착식 XCC 정보 탭

LED에 대한 자세한 정보는 시스템 LED 및 진단 디스플레이별 문제 해결의 내용을 참조하십시오.
