노드 윗면
이 섹션에는 노드의 윗면에 대한 정보가 포함되어 있습니다.
노드 윗면

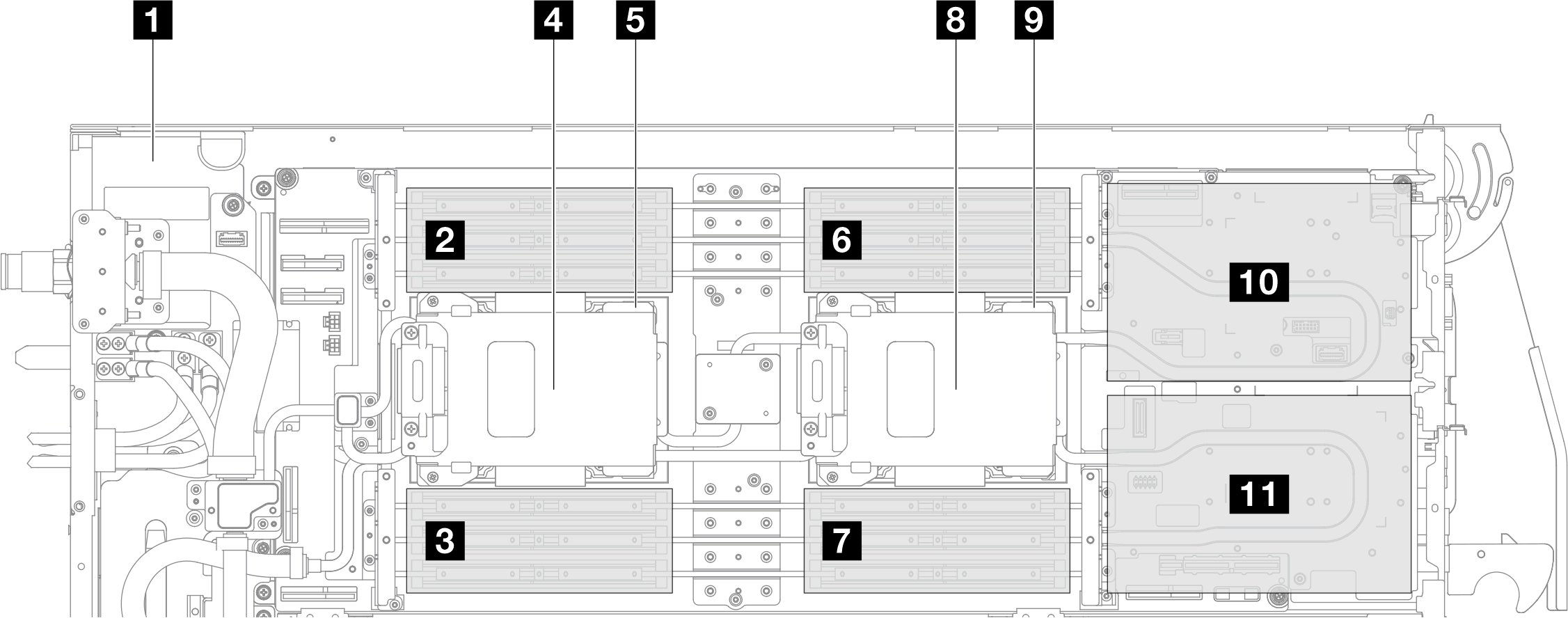

그림 1. 노드 윗면
| 1 전원 분배 보드 | 6 메모리 모듈 슬롯 1-6 |
| 2 메모리 모듈 슬롯 13-18 | 7 메모리 모듈 슬롯 7-12 |
| 3 메모리 모듈 슬롯 19-24 | 8 드라이브 4(프로세서 1 냉각판 위의 E3.S 1T 드라이브) |
| 4 드라이브 5(프로세서 2 냉각판 위의 E3.S 1T 드라이브) | 9 프로세서 1 |
| 5 프로세서 2 | 10 PCIe 슬롯 2 / 드라이브 0, 2 11 PCIe 슬롯 1 / 드라이브 1, 3 PCIe 어댑터 또는 드라이브 구성 및 번호에 대한 정보는 앞면 드라이브 및 PCIe 어댑터 구성의 내용을 참조하십시오. |
