Ansicht von oben auf den Knoten
Dieser Abschnitt enthält Informationen zur Ansicht von oben auf den Knoten.
Ansicht von oben auf den Knoten

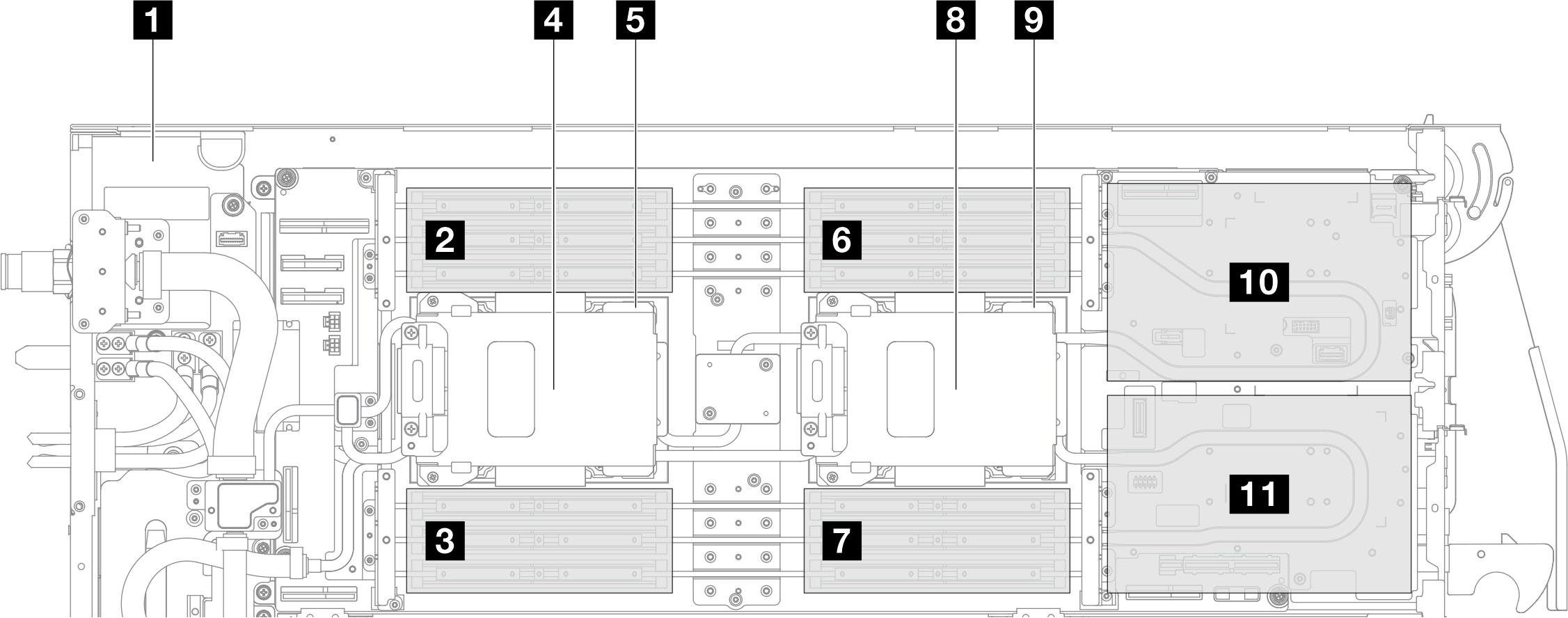

Abbildung 1. Ansicht von oben auf den Knoten
| 1 Stromversorgungsplatine | 6 Speichermodul-Steckplätze 1–6 |
| 2 Speichermodul-Steckplätze 13–18 | 7 Speichermodul-Steckplätze 7–12 |
| 3 Speichermodul-Steckplätze 19–24 | 8 Laufwerk 4 (E3.S 1T-Laufwerk auf der Kühlplatte des Prozessors 1) |
| 4 Laufwerk 5 (E3.S 1T-Laufwerk auf der Kühlplatte des Prozessors 2) | 9 Prozessor 1 |
| 5 Prozessor 2 | 10 PCIe-Steckplatz 2/Laufwerk 0, 2 11 PCIe-Steckplatz 1/Laufwerk 1, 3 Informationen zur Konfiguration und Nummerierung von PCIe-Adaptern oder -Laufwerken finden Sie unter Konfiguration des vorderen Laufwerks und des PCIe-Adapters. |
