Vista superior del nodo
Esta sección contiene información sobre la vista superior del nodo.
Vista superior del nodo

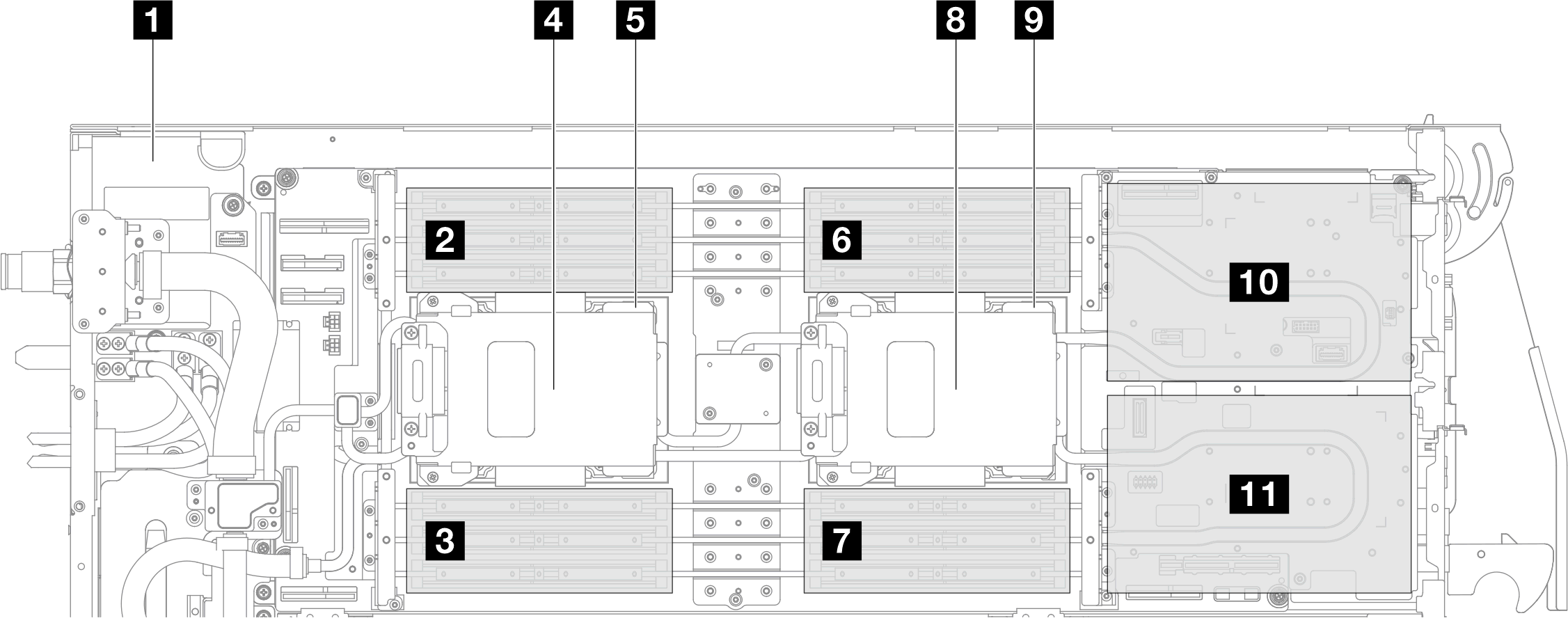

Figura 1. Vista superior del nodo
| 1 Placa de distribución de alimentación | 6 Ranuras de módulo de memoria 1 a 6 |
| 2 Ranuras de módulo de memoria 13 a 18 | 7 Ranuras de módulo de memoria 7 a 12 |
| 3 Ranuras de módulo de memoria 19 a 24 | 8 Unidad 4 (unidad E3.S 1T colocada sobre la placa de frío del procesador 1) |
| 4 Unidad 5 (unidad E3.S 1T colocada sobre la placa de frío del procesador 2) | 9 Procesador 1 |
| 5 Procesador 2 | 10 Ranura de PCIe 2 / Unidad 0, 2 11 Ranura de PCIe 1 / Unidad 1, 3 Para obtener información sobre la configuración y numeración de la unidad o del adaptador PCIe, consulte Configuración de la unidad frontal y del adaptador PCIe. |
