ノードの上面図
このセクションでは、ノードの上面図について説明します。
ノードの上面図

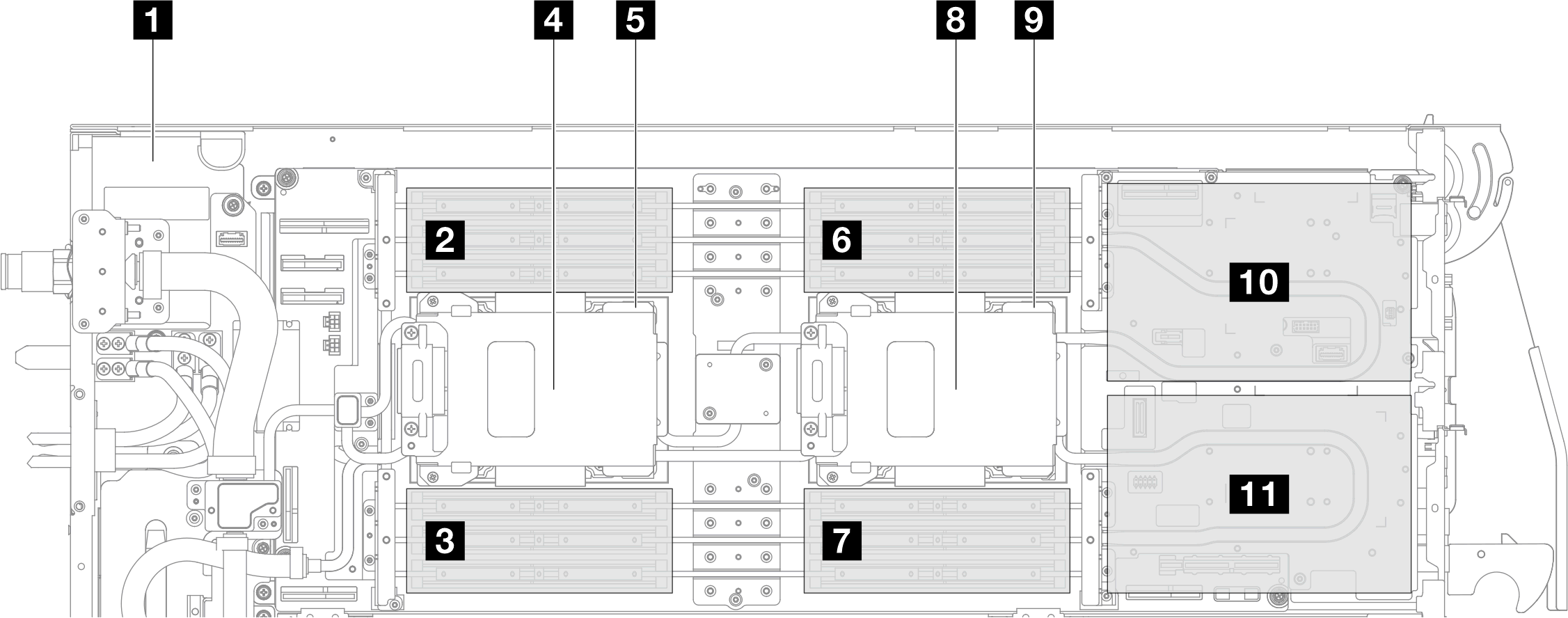

図 1. ノードの上面図


| 1 分電盤 | 6 メモリー・モジュール・スロット 1 ~ 6 |
| 2 メモリー・モジュール・スロット 13 ~ 18 | 7 メモリー・モジュール・スロット 7 ~ 12 |
| 3 メモリー・モジュール・スロット 19 ~ 24 | 8 ドライブ 4 (プロセッサー 1 のコールド・プレートの上に配置された E3.S 1T ドライブ) |
| 4 ドライブ 5 (プロセッサー 2 のコールド・プレートの上に配置された E3.S 1T ドライブ) | 9 プロセッサー 1 |
| 5 プロセッサー 2 | 10 PCIe スロット 2 / ドライブ 0、2 11 PCIe スロット 1 / ドライブ 1、3 PCIe アダプターまたはドライブの構成と番号については、前面ドライブおよび PCIe アダプターの構成を参照してください。 |
