前面ドライブおよび PCIe アダプターの構成

このセクションでは、SC750 V4 でサポートされる前面ドライブおよび PCIe アダプター構成について説明します。

前面ドライブと PCIe アダプターの番号付けと構成について詳しくは、以下を参照してください。

以下の図では、A はノード A を表し、B はノード B を表します。

前面ドライブ構成​

  1. シングル前面ドライブ構成

    • E3.S 1T

    • E3.S 2T

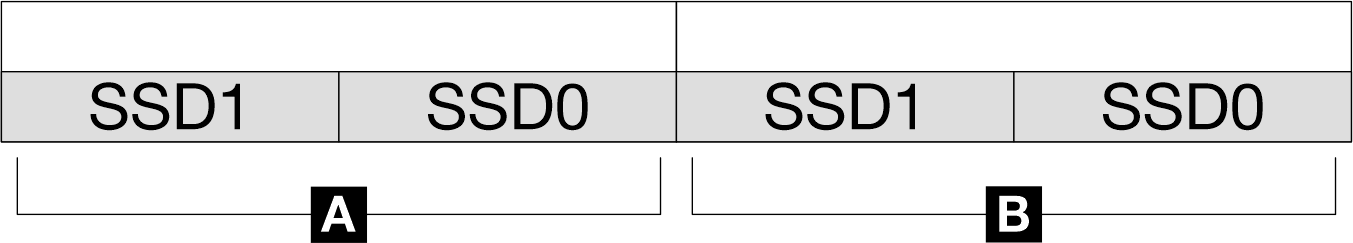

    図 1. E3.S 1T / E3.S 2T シングル前面ドライブ構成

  2. デュアル前面ドライブ構成

    • E3.S 1T

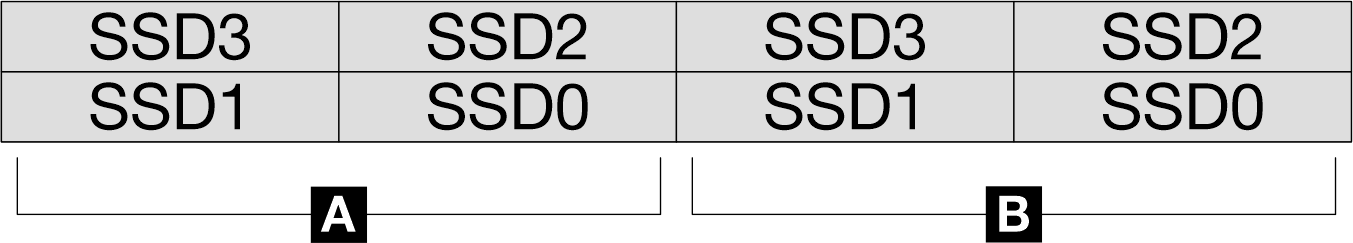

    図 2. E3.S 1T デュアル前面ドライブ構成

PCIe アダプター構成​

  1. スタンドアロン PCIe 構成

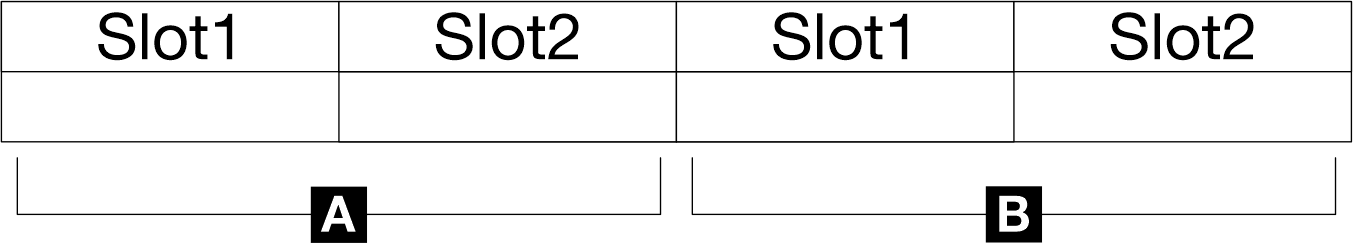

    図 3. スタンドアロン PCIe 構成

  2. ソケット直接 PCIe 構成

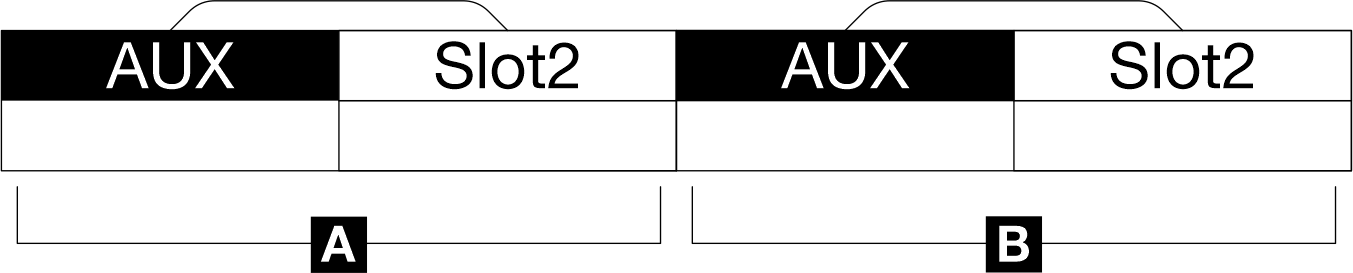

    図 4. ソケット直接 PCIe 構成

  3. 共有 I/O PCIe 構成

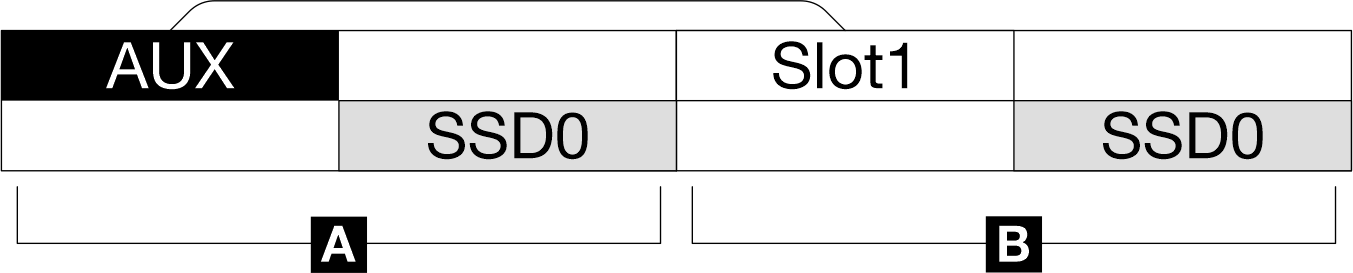

    図 5. 共有 I/O PCIe 構成 — ケージごとに 1 台のドライブを使用

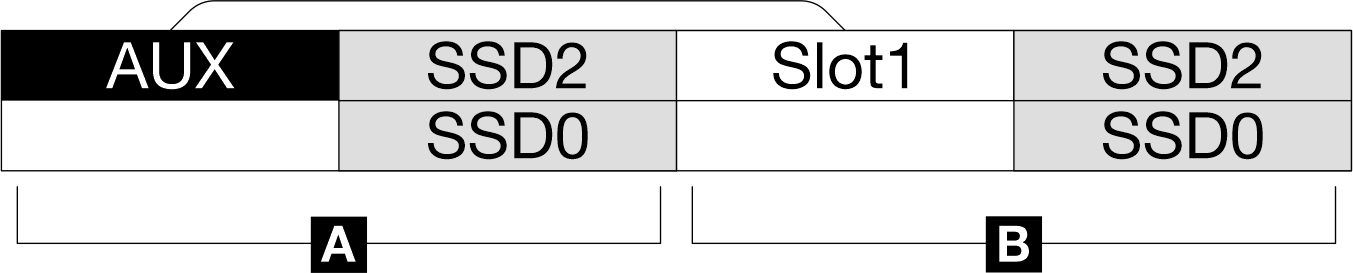

    図 6. 共有 I/O PCIe 構成 — ケージごとにデュアル・ドライブを使用
