앞면 드라이브 및 PCIe 어댑터 구성

이 섹션에는 SC750 V4에서 지원하는 앞면 드라이브 및 PCIe 어댑터 구성에 대한 정보가 포함되어 있습니다.

앞면 드라이브 및 PCIe 어댑터 번호 및 구성에 대한 자세한 정보는 다음을 참조하십시오.

아래 그림에서 A는 노드 A를, B는 노드 B를 나타냅니다.

앞면 드라이브 구성​

  1. 싱글 앞면 드라이브 구성

    • E3.S 1T

    • E3.S 2T

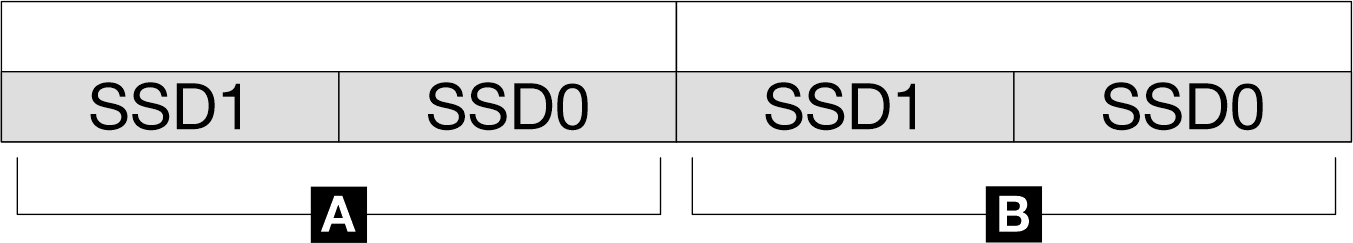

    그림 1. E3.S 1T / E3.S 2T 싱글 앞면 드라이브 구성

  2. 듀얼 앞면 드라이브 구성

    • E3.S 1T

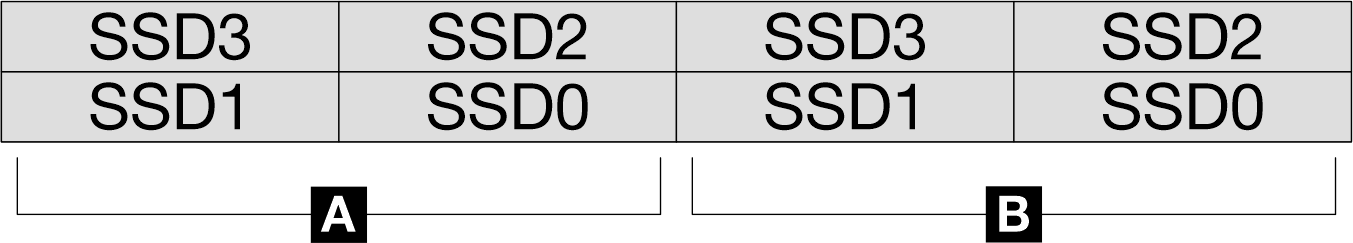

    그림 2. E3.S 1T 듀얼 앞면 드라이브 구성

PCIe 어댑터 구성​

  1. 독립형 PCIe 구성

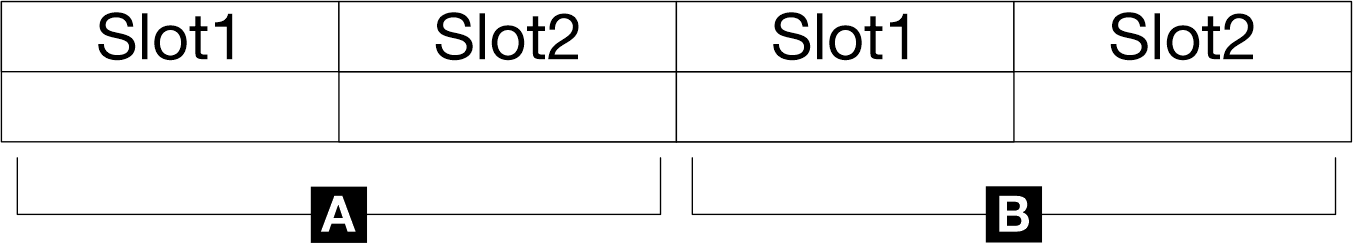

    그림 3. 독립형 PCIe 구성

  2. 소켓 다이렉트 PCIe 구성

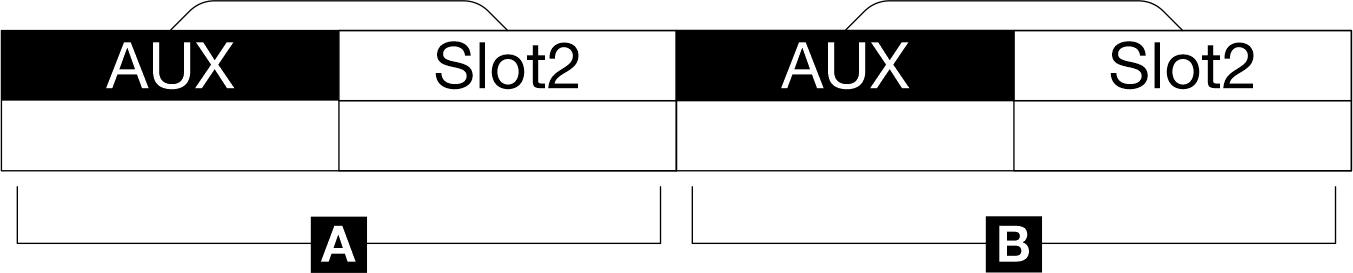

    그림 4. 소켓 다이렉트 PCIe 구성

  3. 공유 I/O PCIe 구성

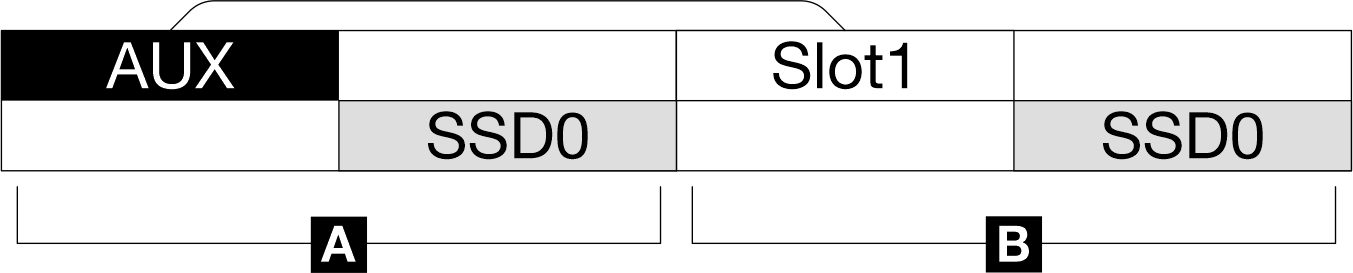

    그림 5. 공유 I/O PCIe 구성 - 케이지당 싱글 드라이브 포함

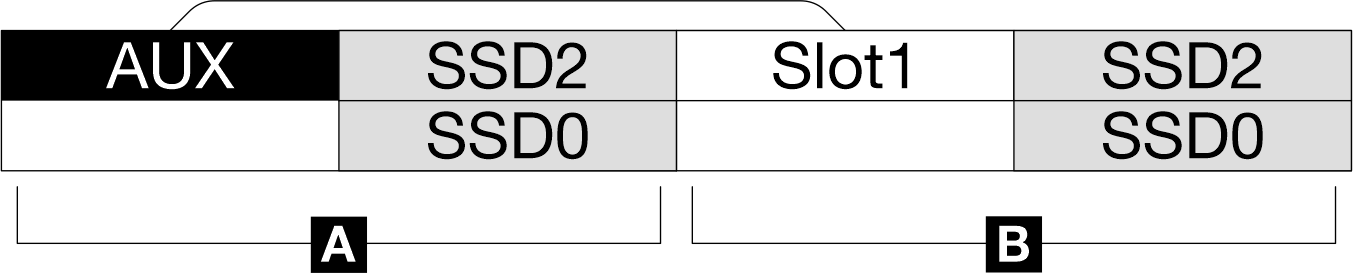

    그림 6. 공유 I/O PCIe 구성 - 케이지당 듀얼 드라이브 포함
