Flüssigkeitserkennungssensor installieren

Mithilfe dieser Informationen können Sie den Flüssigkeitserkennungssensor installieren.

Vorgehensweise

1. Installieren Sie den Flüssigkeitserkennungssensor in den Einbaurahmen.
   Anmerkung

   Die Seite mit der Anzeige sollte nach oben zeigen.

   Abbildung 1. Installieren des Flüssigkeitserkennungssensors


2. Schließen Sie den Flüssigkeitserkennungssensor an die Stromversorgungsplatine an. Führen Sie das Kabel des Flüssigkeitserkennungssensors in die Kabelklemme ein.
   Abbildung 2. Anschließen des Flüssigkeitserkennungssensors an die Stromversorgungsplatine


3. Verlegen Sie das Kabel des Flüssigkeitserkennungssensors wie in der Abbildung unten dargestellt. Platzieren Sie das Ende des Kabels neben dem PCIe x16 MCIO 4-Anschluss auf der Systemplatine in Knoten B. An der mittleren und unteren Wand des Einbaurahmens sind Kabelhaltelaschen aus Mylar angebracht. Führen Sie das DIMM-Werkzeug in die einzelnen Kabelhaltelaschen ein, um sie zu öffnen. Führen Sie dann den Flüssigkeitserkennungssensor in die Lasche ein.
   Abbildung 3. Einführen des Kabels des Flüssigkeitserkennungssensors in die Kabelhaltelaschen



   Anmerkung

   Das Kabel des Flüssigkeitserkennungssensors sollte in jede der Kabelhalterungen eingeführt werden, wie in der Abbildung unten dargestellt.

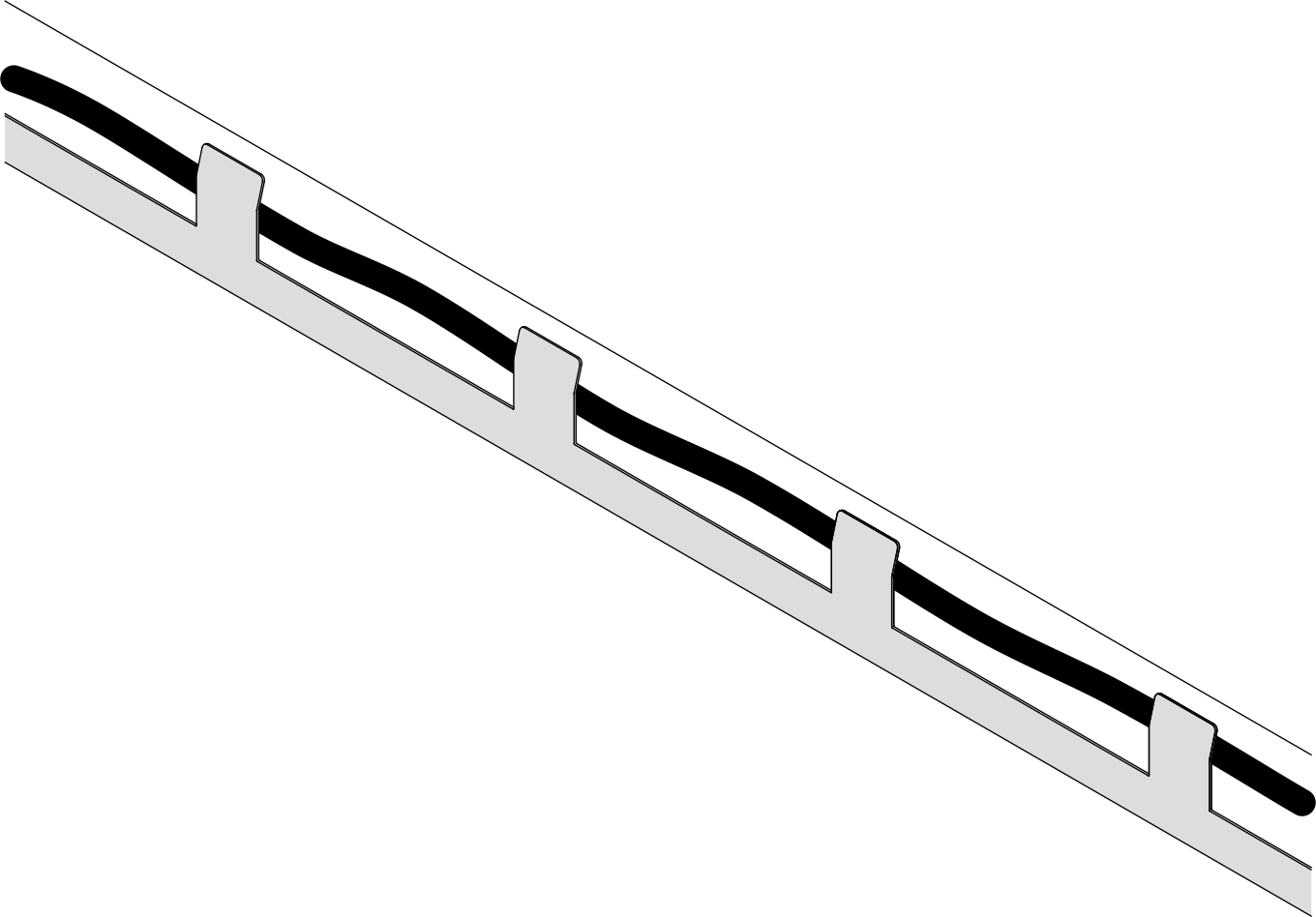

   Abbildung 4. Ein in die Kabelhalterungen eingesetzter Flüssigkeitserkennungssensor
