安装漏液传感器

按以下信息安装漏液传感器。

关于本任务

注意
观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 将漏液传感器安装到托盘上。
    注
    保持有 LED 灯的一面朝上。
    图 1. 安装漏液传感器

  2. 将漏液传感器连接到配电板。将漏液传感器线缆插入线缆夹。
    图 2. 将漏液传感器连接到 PDB

  3. 如下图所示布放漏液传感器线缆。将线缆末端放在节点 B 主板上的 PCIe x16 MCIO 4 接口旁边。由麦拉片制成的线缆固定卡扣贴附在托盘的中壁和底壁上。将 DIMM 工具插入每个线缆固定卡扣以将其打开；然后，将漏液传感器线缆插入卡扣。
    图 3. 将漏液传感器线缆插入线缆固定卡扣

    注
    漏液传感器线缆应插入每个线缆固定卡扣中，如下图所示。

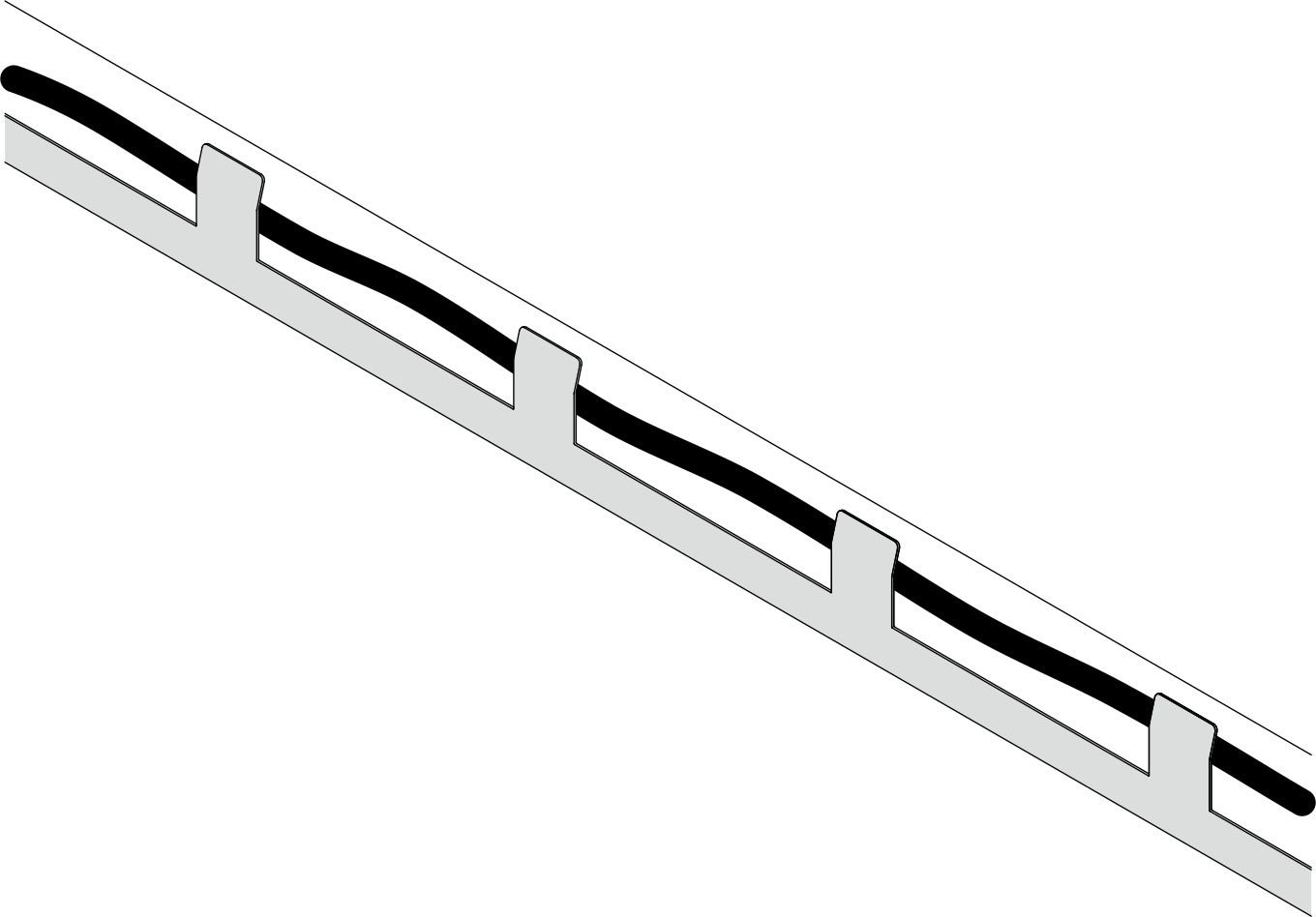

    图 4. 漏液传感器模块已插入线缆固定卡扣中

完成之后

  1. 安装横梁。请参阅安装横梁。

  2. 安装托盘外盖。请参阅安装托盘外盖。

  3. 将托盘装入机柜。请参阅在机柜中安装托盘。

  4. 将所有需要的外部线缆连接到解决方案。
    注
    用力将 QSFP 线缆连接到解决方案。

  5. 检查各节点上的电源 LED，确保其从快速闪烁转变为缓慢闪烁，表示所有节点已准备好打开电源。
