Installation du détecteur de fuite

Les informations suivantes vous permettent d’installer le détecteur de fuite.

À propos de cette tâche

Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez le détecteur de fuite dans le plateau.
    Remarque
    Le côté doté du voyant lumineux doit être orienté vers le haut.
    Figure 1. Installation du détecteur de fuite

  2. Connectez le détecteur de fuite au tableau de distribution. Insérez le câble du détecteur de fuite au clip de fixation.
    Figure 2. Connexion du détecteur de fuite au tableau de distribution

  3. Acheminez le câble du détecteur de fuite comme illustré ci-dessous. Placez l’extrémité du câble à côté du connecteur PCIe x16 MCIO 4 sur la carte mère dans le nœud B. Des pattes de retenue des câbles en Mylar sont fixées aux parois centrale et inférieure du plateau. Insérez l’outil DIMM dans chaque patte de retenue de câble pour l’ouvrir, puis insérez le câble du détecteur de fuite dans la patte.
    Figure 3. Insertion du câble du détecteur de fuite dans les pattes de retenue du câble

    Remarque
    Le câble du détecteur de fuite doit être inséré dans chaque patte de retenue du câble, comme illustré ci-dessous.

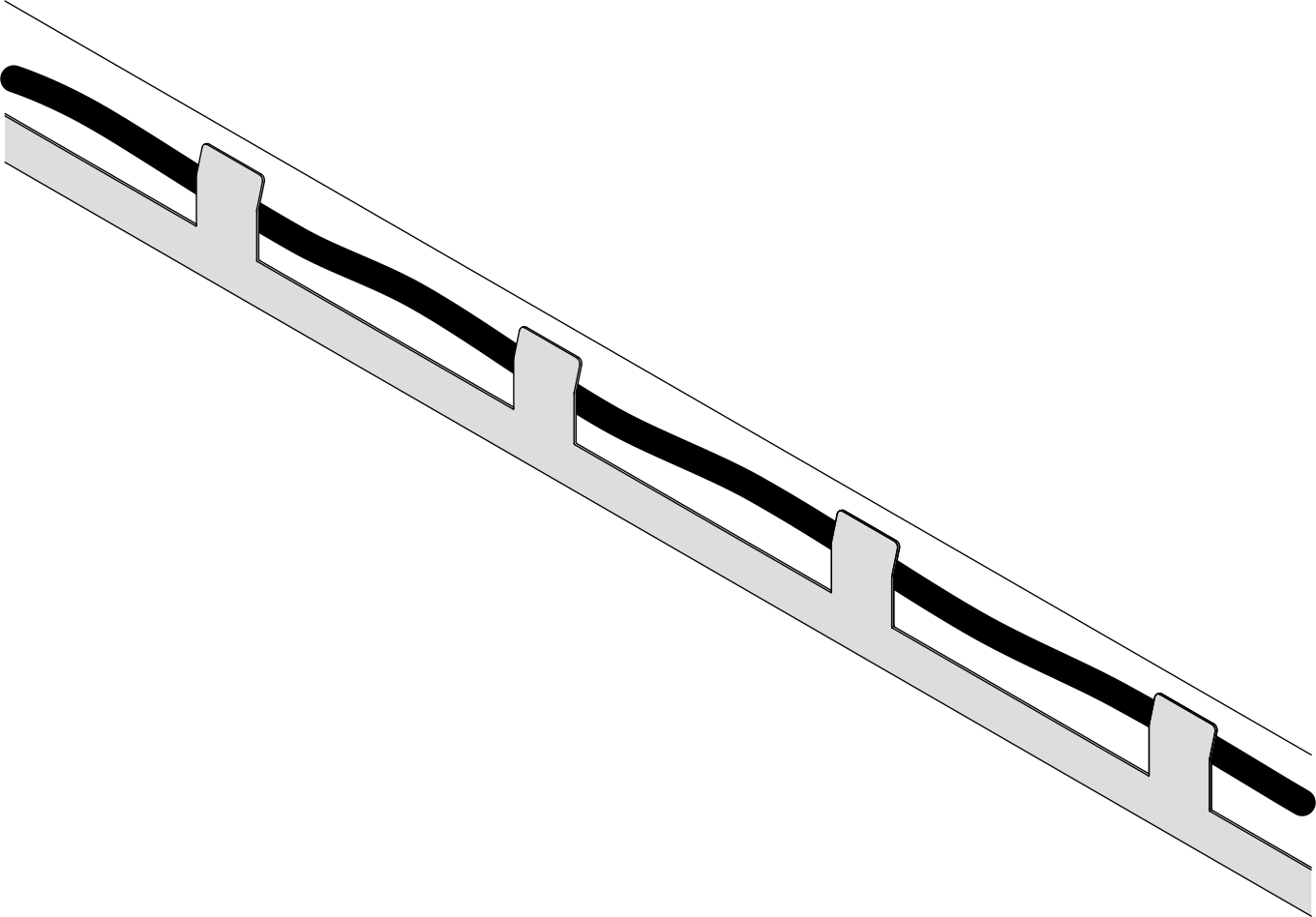

    Figure 4. Module de détecteur de fuite inséré dans les pattes de retenue des câbles

Après avoir terminé

  1. Installez les traverses. Voir Installation des traverses.

  2. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  3. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  4. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.
  5. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
    Remarque

    La configuration d’E-S partagées nécessite une séquence spécifique de mise sous tension des nœuds. Lors de la mise sous tension du système, allumez d’abord le nœud B, puis allumez le nœud A. Pour plus d’informations, voir Cheminement des câbles d’adaptateur PCIe.
