DIMM 冷却バーの取り付け

DIMM 冷却バーを取り付けるには、以下の情報を参照してください。DIMM 冷却バーは、両面冷却メモリー・モジュールに必要です。

このタスクについて

必要なツール

  • T10 ねじ用ドライバー

  • Storage Gap Pad Kit (SC750 V4) および Storage Gap Pad Kit (SC750 V4) (E3.S 前面ドライブが取り付けられている場合)

  • CX7 Gap Pad (SC750 V4) (ConnectX-7 NDR 200 アダプターが取り付けられている場合)

  • CX7 Conduction Plate (ConnectX-7 NDR 400 アダプターが取り付けられている場合)

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • タスクを実行しようとしている対応する DWC トレイの電源をオフにします。

  • エンクロージャーからすべての外部ケーブルを切り離します。

  • QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

注
システムに片面冷却メモリー・モジュールが取り付けられていた場合、ウォーター・ループからすべての DIMM カバーを取り外した後、クロス・バーを取り外します。クロス・ブレースの取り外しを参照してください。
図 1. DIMM カバーの取り外し
DIMM cover removal

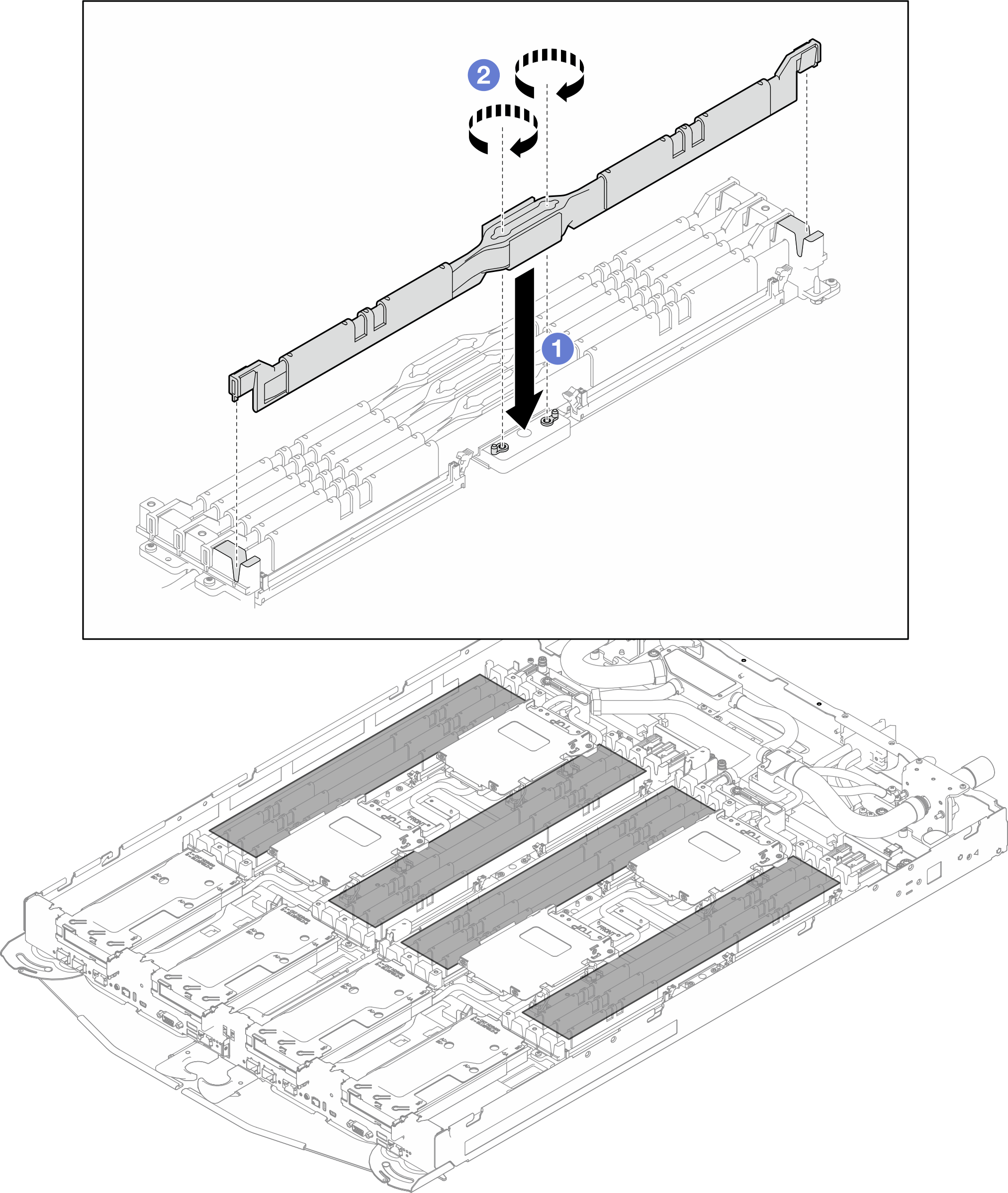

DIMM 冷却バーを取り付けます。
  1. DIMM 冷却バーをウォーター・ループに取り付けます。
  2. 2 本の T10 ねじを取り付けて、DIMM 冷却バーをウォーター・ループに固定します。
    重要
    各ノードに 8 個の冷却バーが取り付けられていることを確認します。合計 16 個の冷却バーをトレイに取り付ける必要があります。


完了したら

  1. PCIe アダプター・ライザー・ケージを取り付けます。ConnectX-7 NDR 200 アダプター・ライザー・アセンブリーの取り付けまたは ConnectX-7 NDR 400 アダプター・ライザー・アセンブリーの取り付けを参照してください。

  2. 前面 E3.S ドライブ・ケージを取り付けます。E3.S 前面ドライブ・ケージ・アセンブリーの取り付けを参照してください。

  3. クロス・ブレースを取り付けます。クロス・ブレースの取り付けを参照してください。

  4. 両面冷却が必要なメモリー・モジュールを取り付けます。メモリー・モジュール (両面冷却) の取り付けを参照してください。

  5. DIMM の組み合わせを取り付けます。DIMM コームの取り付けを参照してください。

  6. トレイ・カバーを取り付けます。トレイ・カバーの取り付けを参照してください。

  7. エンクロージャーにトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  8. 必要なすべての外部ケーブルをソリューションに接続します。
    注
    余分な力をかけて QSFP ケーブルをソリューションに接続します。

  9. 各ノードの電源 LED をチェックし、高速の点滅から低速の点滅に変わり、すべてのノードの電源をオンにする準備ができていることを示していることを確認します。
