Installation d’une barre de refroidissement DIMM

Les informations suivantes vous indiquent comment installer une barre de refroidissement DIMM. Les barres de refroidissement DIMM sont requises pour les modules de mémoire qui nécessitent un refroidissement de deux côtés.

À propos de cette tâche

Outils requis

  • Tournevis pour vis T10

  • Storage Gap Pad Kit (SC750 V4) et Storage Gap Pad Kit (SC750 V4) , si l’unité avant E3.S est installée.

  • CX7 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 200 est installé.

  • CX7 Conduction Plate , si un adaptateur ConnectX-7 NDR 400 est installé.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

Remarque
Si des modules de mémoire nécessitant un refroidissement d’un seul côté ont été installés dans le système. Retirez tous les carters DIMM de la boucle d’eau. Ensuite, retirez les barres transversales et consultez Retrait des traverses.
Figure 1. Retrait du cache de barrette DIMM
DIMM cover removal

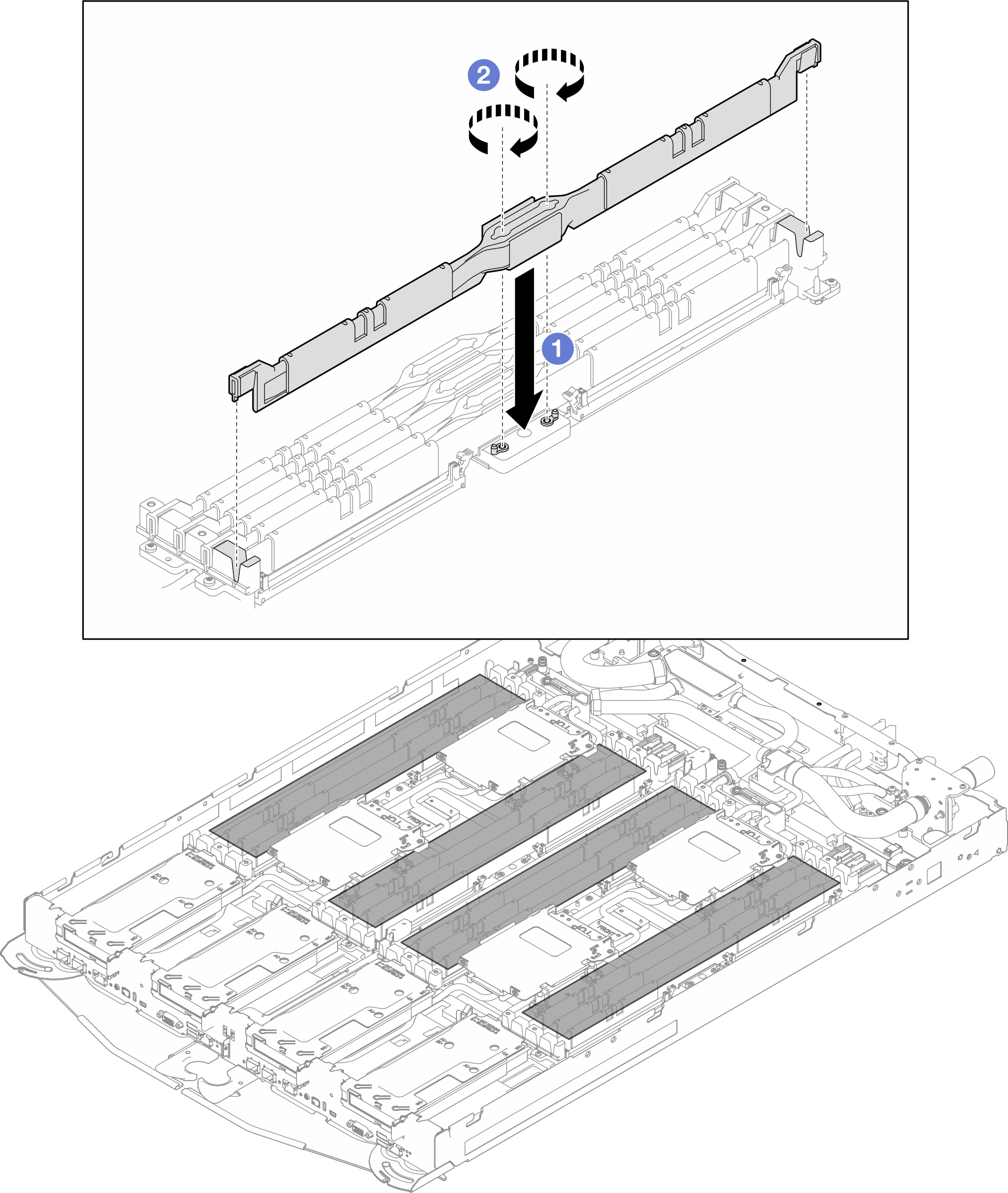

Installez les barres de refroidissement DIMM.
  1. Installez la barre de refroidissement DIMM dans la boucle d’eau.
  2. Installez deux vis T10 pour fixer la barre de refroidissement DIMM à la boucle d’eau.
    Avertissement
    Assurez-vous que huit barres de refroidissement sont installées dans chaque nœud. Au total, seize barres de refroidissement doivent être installées dans le plateau.


Après avoir terminé

  1. Installez le boîtier de carte mezzanine de l’adaptateur PCIe. Voir Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Installation d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.

  2. Installez le boîtier d’unités de disque dur E3.s avant. Voir Installation d’un assemblage de boîtier d’unités de disque dur avant E3.S.

  3. Installez les traverses. Voir Installation des traverses.

  4. Installez les modules de mémoire qui nécessitent un refroidissement de deux côtés. Voir Installation d’un module de mémoire (refroidissement des deux côtés).

  5. Installez l’ensemble DIMM. Voir Installation d’un ensemble DIMM.

  6. Installez le cache du plateau. Voir Installation d'un cache de plateau.

  7. Installez le plateau dans le boîtier. Voir Installation d’un plateau dans le boîtier.

  8. Branchez tous les câbles externes requis sur la solution.
    Remarque
    Exercez une force supplémentaire pour connecter les câbles QSFP à la solution.

  9. Vérifiez le voyant d’alimentation de chaque nœud afin de vous assurer qu’il passe d’un clignotement rapide à un clignotement lent pour indiquer que tous les nœuds sont sous tension.
