Instalación de una barra de enfriamiento de DIMM

Utilice esta información para instalar una barra de enfriamiento de DIMM. Se requieren barras de enfriamiento de DIMM para los módulos de memoria de refrigeración de doble lado.

Acerca de esta tarea

Herramientas requeridas
  • Destornillador para tornillos T10

  • Storage Gap Pad Kit (SC750 V4) y Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Conduction Plate , si está instalado el adaptador ConnectX-7 NDR 400.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

Nota
Si el sistema se instaló con módulos de memoria de refrigeración de un solo lado. Quite todas las cubiertas de DIMM del bucle de agua y, luego, quite las barras cruzadas. Consulte Quitar las llaves cruzadas.
Figura 1. Extracción de la cubierta de DIMM
DIMM cover removal

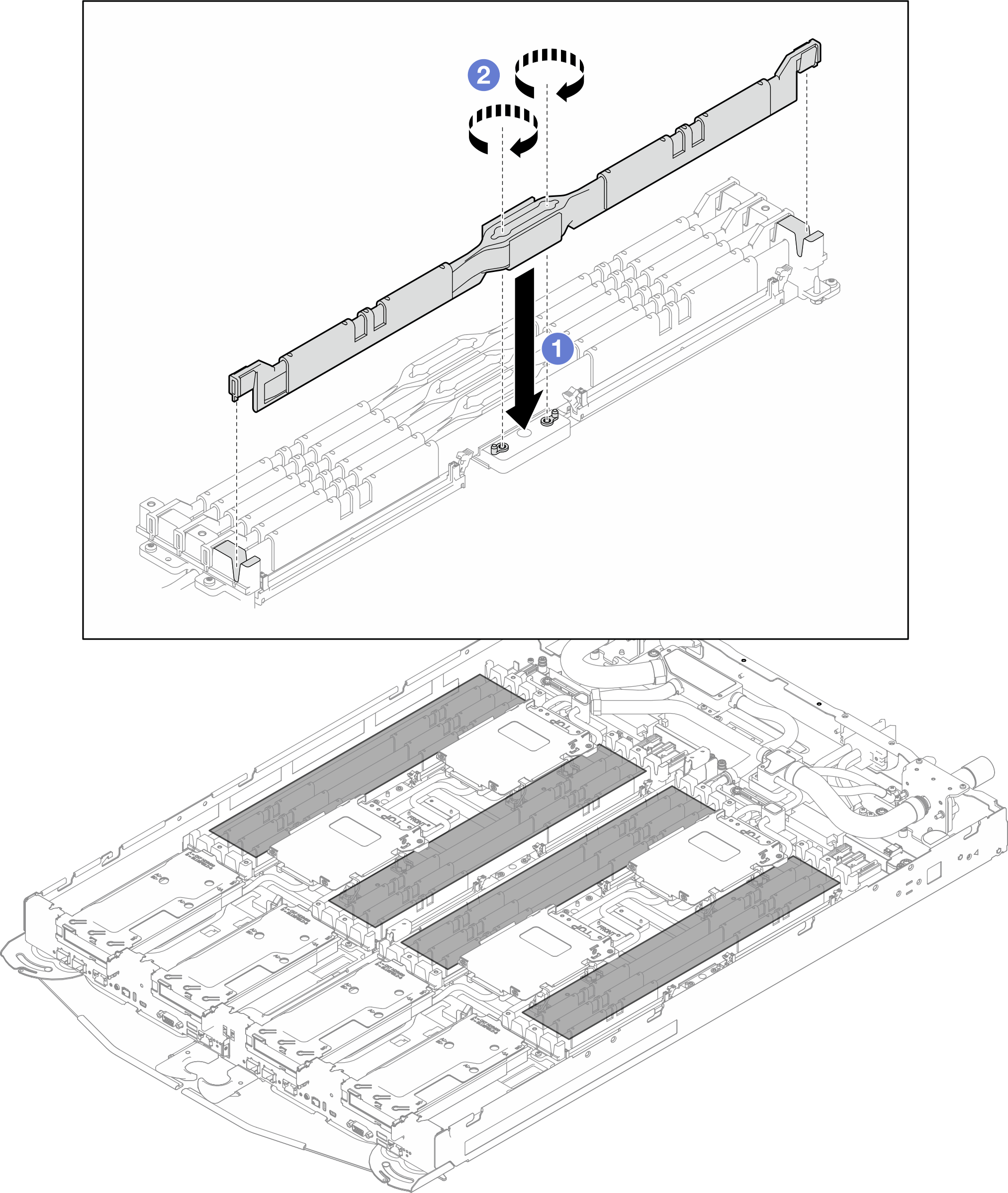

Instale las barras de enfriamiento de DIMM.
  1. Instale la barra de enfriamiento de DIMM en el bucle de agua.
  2. Instale dos tornillos T10 para fijar la barra de enfriamiento de DIMM al bucle de agua.
    Atención
    Asegúrese de que haya ocho barras de enfriamiento instaladas en cada nodo. Se debe instalar un total de dieciséis barras de enfriamiento en la bandeja.


Después de finalizar
  1. Instale el compartimiento de expansión del adaptador PCIe. Consulte Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Instalación de un conjunto de expansión del adaptador ConnectX-7 NDR 400.

  2. Instale el compartimiento de la unidad E3.S. Consulte Instalación del conjunto de compartimiento de la unidad frontal E3.S.

  3. Instale las llaves cruzadas. Consulte Instalar las llaves cruzadas.

  4. Instale los módulos de memoria que requieren refrigeración de doble lado. Consulte Instalación de un módulo de memoria (refrigeración de doble lado).

  5. Instale la guía de DIMM. Consulte Instalar una guía de DIMM.

  6. Instale la cubierta de la bandeja. Consulte Instalar la cubierta de la bandeja.

  7. Instale la bandeja en el alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  8. Conecte todos los cables externos necesarios a la solución.
    Nota
    Utilice fuerza adicional para conectar los cables QSFP a la solución.
  9. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido.
