Extracción de una barra de enfriamiento de DIMM

Utilice esta información para quitar una barra de enfriamiento de DIMM.

Acerca de esta tarea

Herramientas requeridas

  • Destornillador para tornillos T10

  • Storage Gap Pad Kit (SC750 V4) y Storage Gap Pad Kit (SC750 V4) , si está instalada la unidad frontal E3.S.

  • CX7 Gap Pad (SC750 V4) , si está instalado el adaptador ConnectX-7 NDR 200.

  • CX7 Conduction Plate , si está instalado el adaptador ConnectX-7 NDR 400.

Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
    3. Quite la guía de DIMM. Consulte Quitar una guía de DIMM.
    4. Quite módulos de memoria que requieran refrigeración de doble lado. Consulte Extracción de un módulo de memoria (refrigeración de doble lado).
    5. Quite las llaves cruzadas. Consulte Quitar las llaves cruzadas.
    6. Quite el compartimiento de la unidad E3.S frontal. Consulte Extracción de un conjunto de compartimiento de la unidad frontal E3.S.
    7. Quite el conjunto de expansión del adaptador PCIe. Consulte Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 200 o Extracción de un conjunto de expansión del adaptador ConnectX-7 NDR 400.
  2. Quite la barra de enfriamiento de DIMM. Asegúrese de quitar todas las barras de enfriamiento de DIMM del bucle de agua.
    1. Quite dos tornillos T10 de la barra de enfriamiento.
    2. Inserte un destornillador plano en las ranuras que se encuentran en los extremos de la barra de enfriamiento. Luego, levante ligeramente el destornillador para soltar la barra de enfriamiento del bucle de agua.
    3. Quite la barra de enfriamiento del bucle de agua.
    Atención
    Para quitar el bucle de agua, asegúrese de quitar todas las barras de enfriamiento de DIMM (16 por bandeja) del bucle de agua.

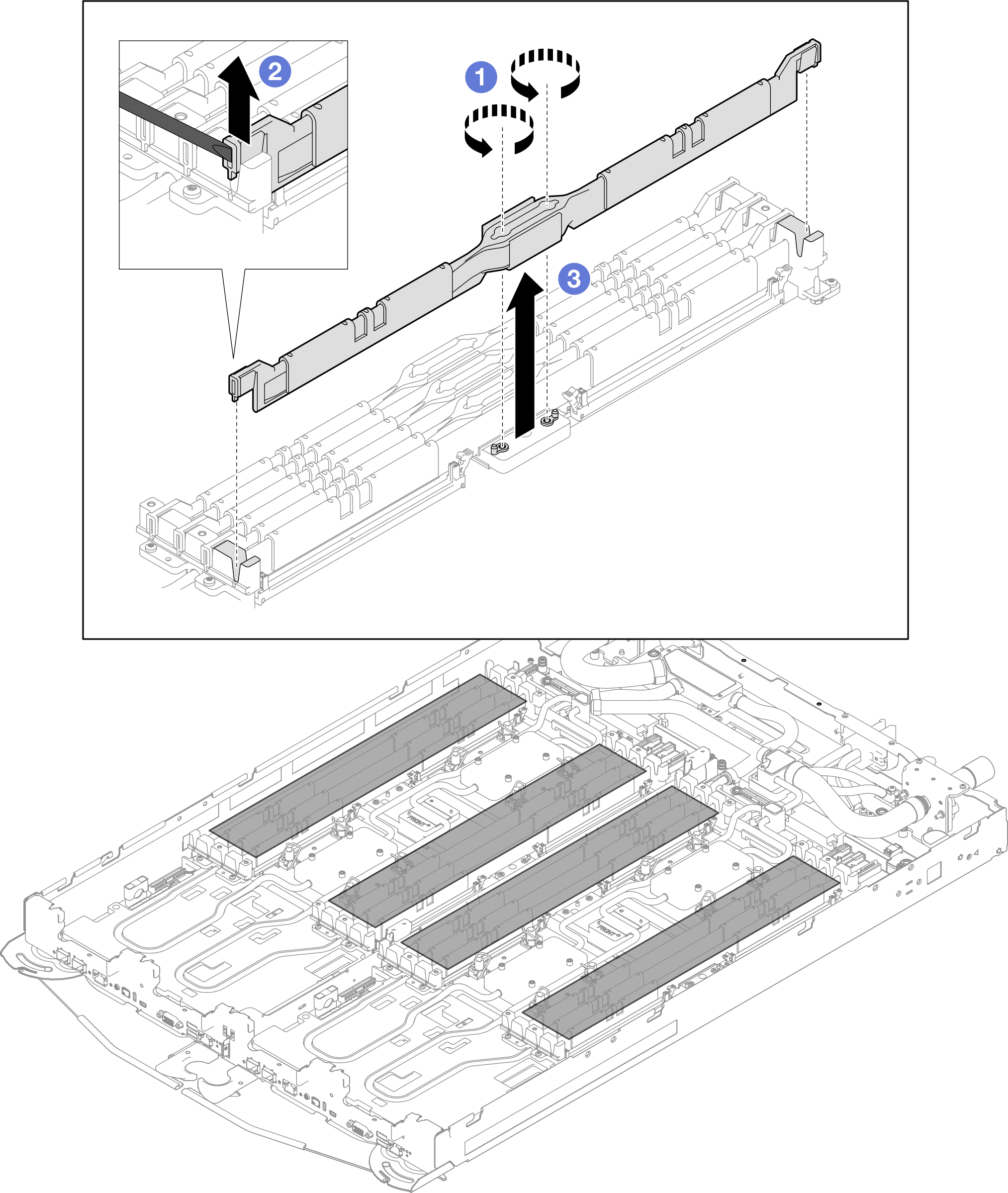

    Figura 1. Extracción de las barras de enfriamiento de DIMM

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
