DIMM 냉각 바 제거

다음 정보를 사용하여 DIMM 냉각 바를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
   3. DIMM 콤을 제거하십시오. DIMM 콤 제거의 내용을 참조하십시오.
   4. 양면 냉각이 필요한 메모리 모듈을 제거하십시오. 메모리 모듈(양면 냉각) 제거의 내용을 참조하십시오.
   5. 십자형 브레이스를 제거하십시오. 십자형 브레이스 제거의 내용을 참조하십시오.
   6. E3.S 드라이브 케이지를 제거합니다(E3.S 앞면 드라이브 케이지 어셈블리 제거 참조).
   7. PCIe 어댑터 라이저 어셈블리를 제거합니다. ConnectX-7 NDR 200 어댑터 라이저 어셈블리 제거 또는 ConnectX-7 NDR 400 어댑터 라이저 어셈블리 제거의 내용을 참조하십시오.
2. DIMM 냉각 바를 제거하십시오. 워터 루프에서 모든 DIMM 냉각 바를 제거해야 합니다.
   1. 냉각 바에서 T10 나사 2개를 제거합니다.
   2. 냉각 바 끝에 있는 슬롯에 일자 드라이버를 삽입한 다음 드라이버를 살짝 들어 올려 워터 루프에서 냉각 바를 풀어줍니다.
   3. 워터 루프에서 냉각 바를 제거합니다.
   주의

   워터 루프를 제거하려면 워터 루프에서 모든 DIMM 냉각 바(트레이당 x16)를 제거해야 합니다.

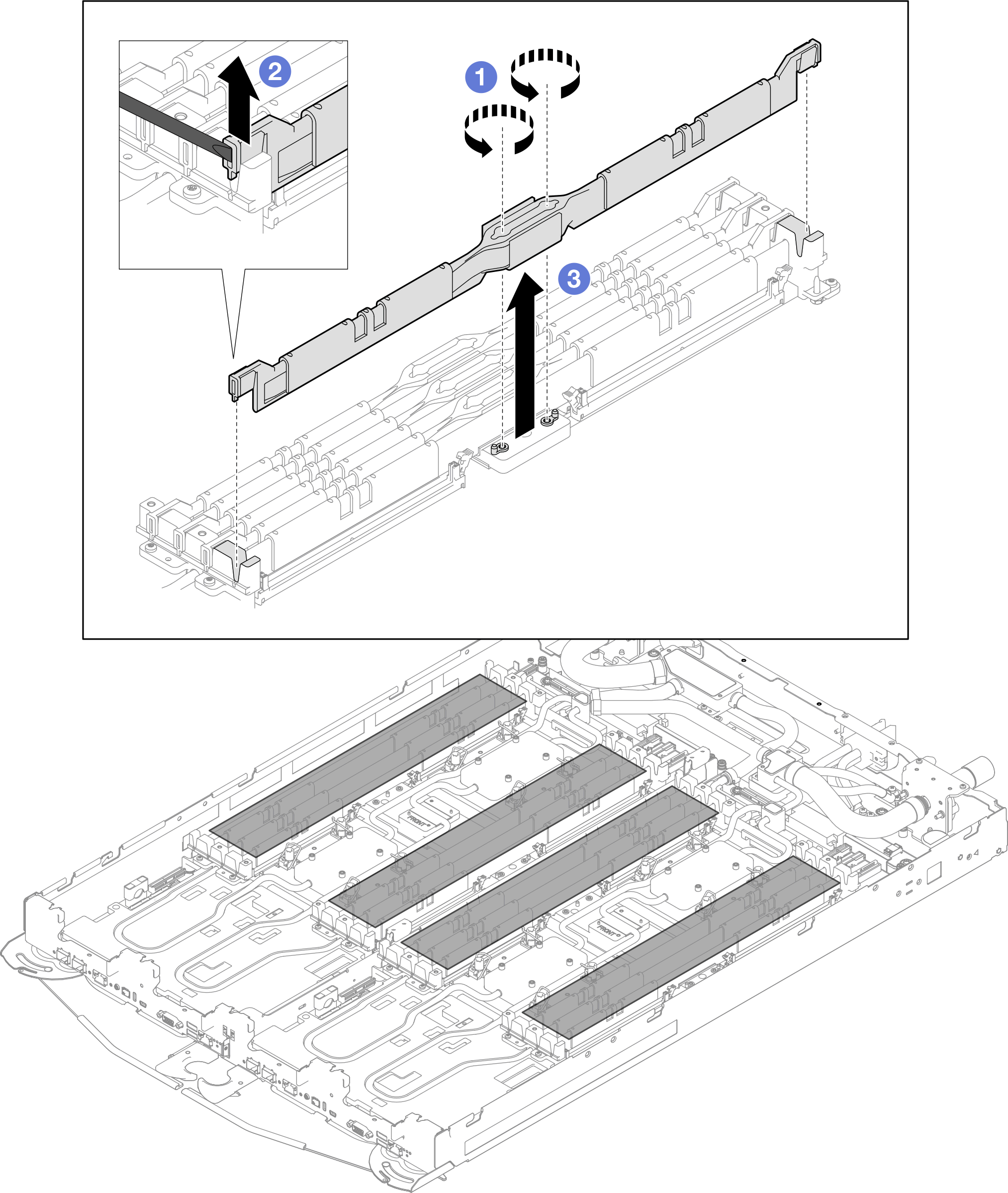

   그림 1. DIMM 냉각 바 제거
