메모리 모듈(양면 냉각) 제거

다음 정보를 사용하여 양면 냉각이 필요한 메모리 모듈을 제거하십시오.

중요사항

128GB RDIMM, 32GB MRDIMM, 64GB MRDIMM은 양면 냉각이 필요합니다. (32GB, 64GB 및 96GB RDIMM은 단면 냉각이 필요합니다. 메모리 모듈(단면 냉각) 교체의 내용을 참조하십시오.)

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 작업을 수행하려는 해당 DWC 트레이의 전원을 끄십시오.

  • 엔클로저에서 전원 코드와 외부 케이블을 모두 분리하십시오.

  • 엔클로저에서 전원 코드를 분리하십시오.

  • 시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  • QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

  • 메모리 모듈은 정전기 방전에 민감하며 특수 처리가 필요합니다. 정전기에 민감한 장치 취급에 대한 표준 가이드라인 외에도 다음을 따르십시오.

    • 메모리 모듈을 제거하거나 설치할 때는 항상 정전기 방전 스트랩을 착용하십시오. 정전기 방전 장갑도 사용할 수 있습니다.

    • 절대로 두 개 이상의 메모리 모듈을 함께 잡아서 서로 닿는 일이 없도록 하십시오. 보관 중에 메모리 모듈을 서로 겹쳐서 쌓지 마십시오.

    • 금색 메모리 모듈 커넥터 접촉부를 만지거나 이 접촉부가 메모리 모듈 커넥터 하우징 외부에 닿지 않도록 하십시오.

    • 조심스럽게 메모리 모듈을 다루십시오. 메모리 모듈을 구부리거나 비틀거나 떨어뜨리지 마십시오.

다음 그림은 시스템 보드에서 프로세서 소켓 및 메모리 모듈 커넥터의 위치를 보여줍니다.
그림 1. 프로세서 소켓 및 메모리 모듈 커넥터 위치
Memory module connector location
주

다음 그림과 하드웨어가 조금 다를 수 있지만, 설치 방법은 동일합니다.

절차 보기
  • 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

주의

시스템에서 전원 코드를 분리한 후 20초 후에 메모리 모듈을 제거하거나 설치하십시오. 이를 통해 시스템이 완전히 방전되어 메모리 모듈을 안전하게 취급할 수 있습니다.

  1. 이 작업을 준비하십시오.
    1. 엔클로저에서 트레이를 제거하십시오. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
    2. 트레이 덮개를 제거하십시오. 트레이 덮개 제거의 내용을 참조하십시오.
  2. 엔클로저 뒷면에서 엔클로저 필러를 제거하십시오.
    1. 엔클로저 뒷면에서 필러를 엔클로저에 고정하는 나비 나사 5개를 풉니다.
    2. 필러를 엔클로저에서 꺼냅니다.

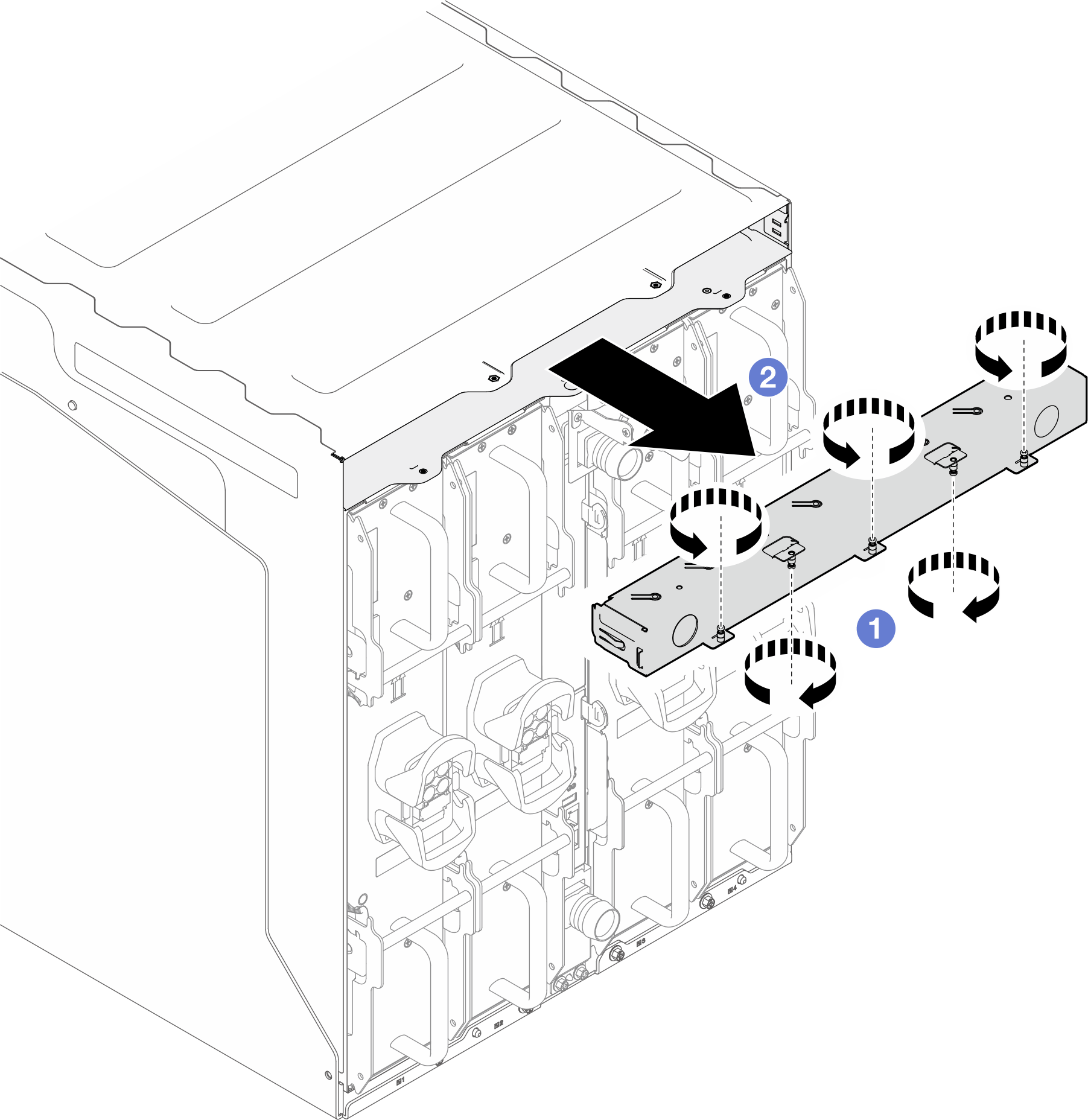

    그림 2. 엔클로저 필러 제거

  3. DIMM 제거 도구는 필러 내부에 자석으로 부착되어 있습니다. 필러에서 도구를 제거하십시오.

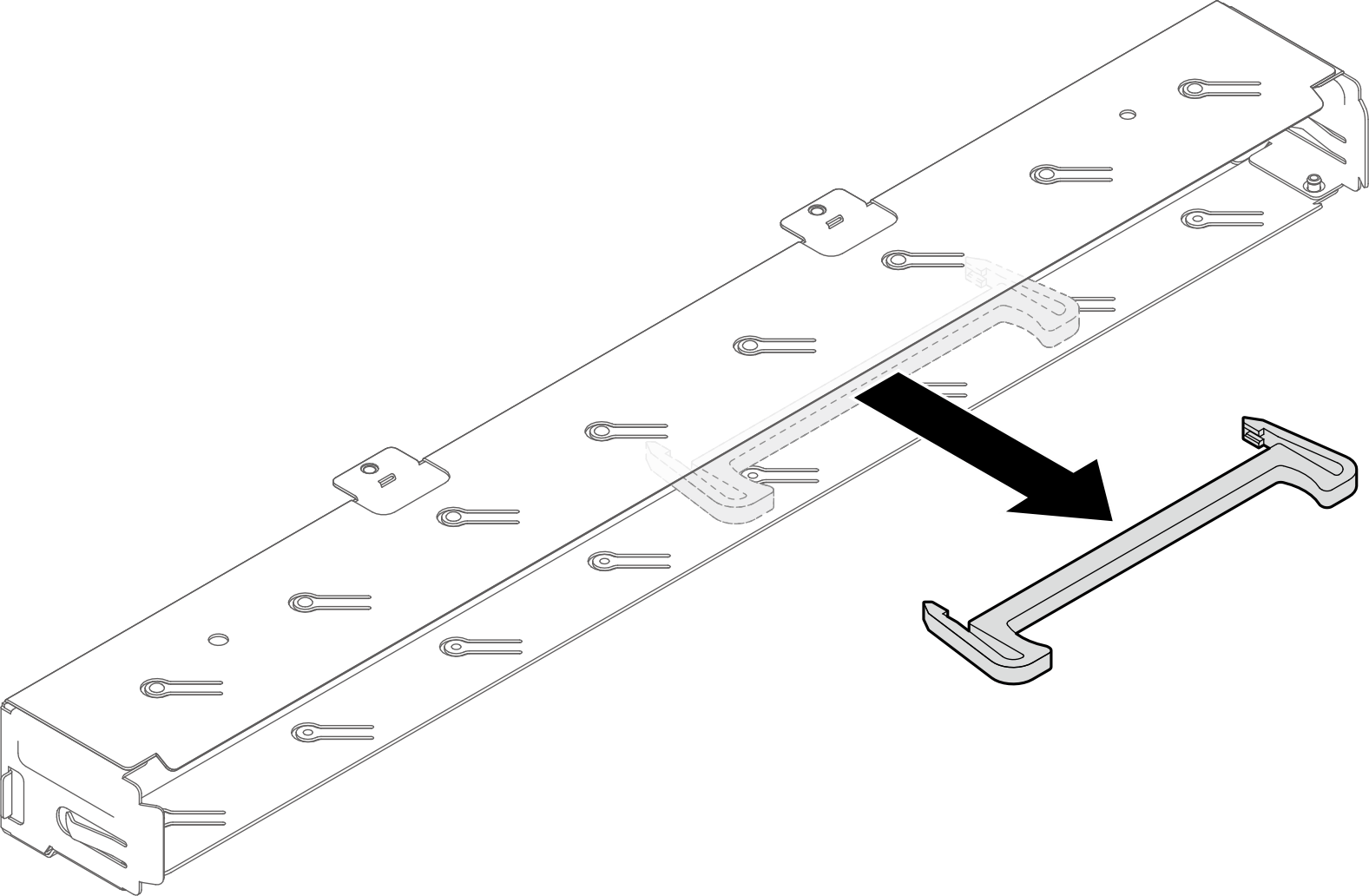

    그림 3. DIMM 제거 도구 확보

  4. DIMM 콤에 연결된 메모리 모듈 도구를 제거하십시오.
    주
    워터 루프 튜브가 메모리 섹션을 관통하여 발생하는 공간 제한 문제로 인해 메모리 모듈 도구를 사용하는 것이 좋습니다.
    그림 4. 메모리 모듈 도구 제거

  5. 메모리 모듈 도구를 사용하여 메모리 모듈 커넥터의 양쪽 끝에 있는 고정 클립을 해제하십시오.
    1. 고정 클립 윗면에 도구 끝을 놓으십시오.
    2. 도구를 눌러 고정 클립을 회전시킨 후 잠금을 해제합니다.

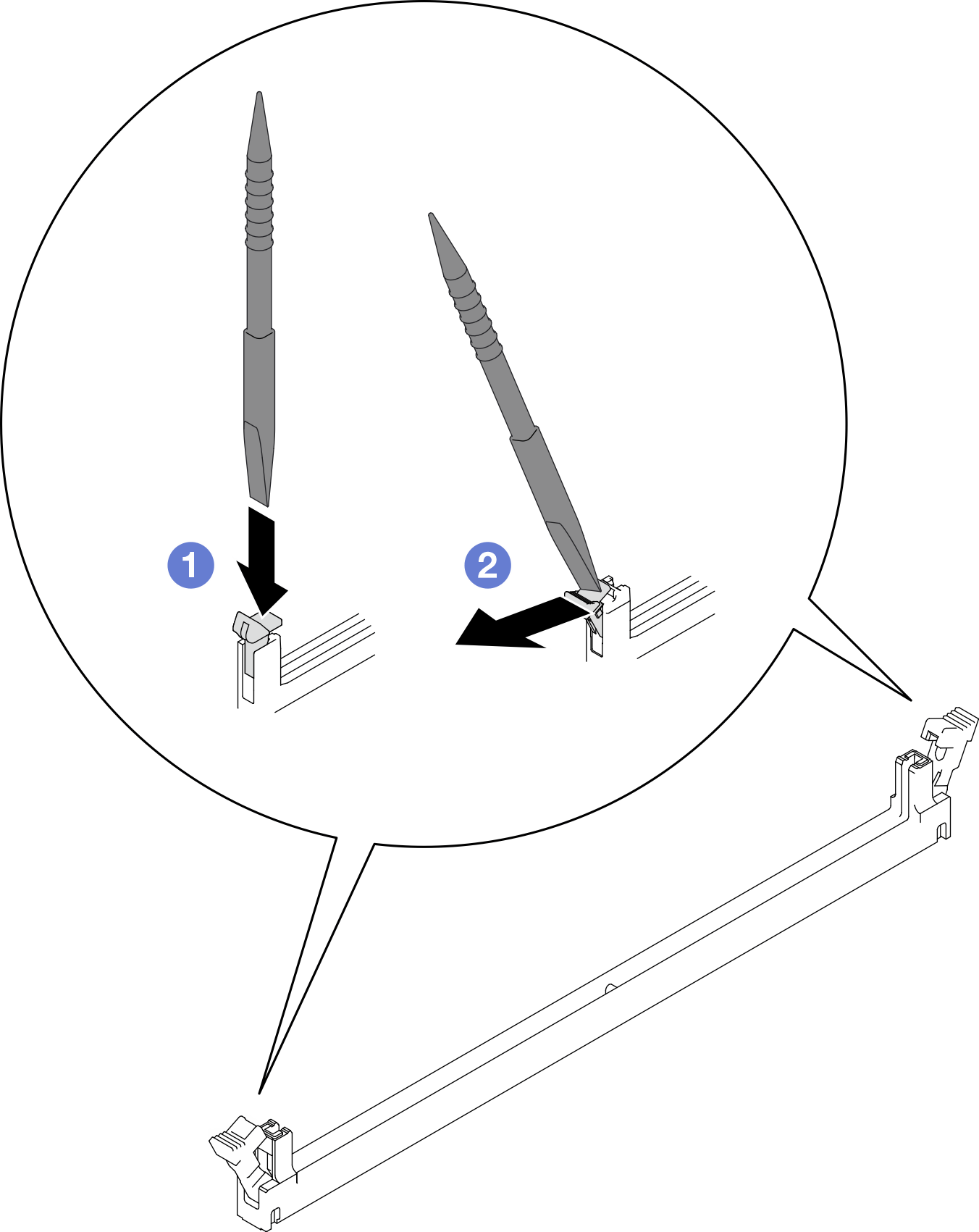

    그림 5. 메모리 모듈 커넥터의 고정 클립 누르기
    Pressing retaining clips with memory module tool
    주의

    • 메모리 모듈은 정전기에 민감한 장치입니다. 패키지를 열기 전에 반드시 접지해야 합니다.

    • 고정 클립이 파손되거나 메모리 모듈 커넥터가 손상되지 않도록 하려면 클립을 조심스럽게 열고 닫으십시오.

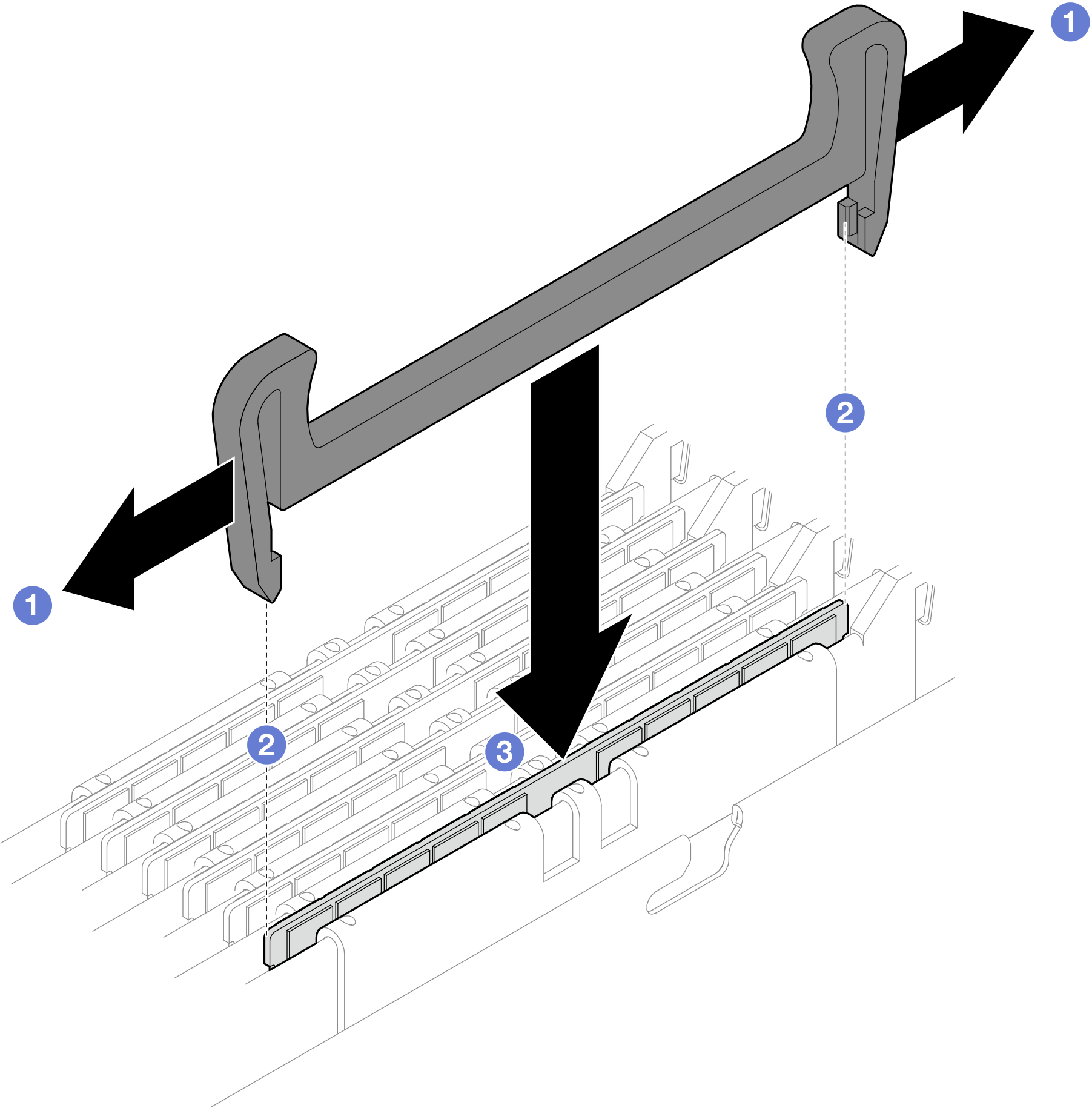

  6. 메모리 모듈에 DIMM 제거 도구를 설치하십시오.
    1. 도구의 측면을 약간 잡아당깁니다.
    2. 도구의 양쪽 끝 안쪽에 슬롯이 있습니다. 슬롯을 메모리 모듈에 맞춥니다.
    3. 도구가 메모리 모듈에 완전히 부착될 때까지 도구를 메모리 모듈에 대고 누릅니다.
      그림 6. 메모리 모듈에 DIMM 제거 도구 설치

    4. DIMM이 도구에 맞춰지도록 도구의 측면을 놓습니다.
      그림 7. 도구의 측면 풀기

  7. 엄지와 검지로 DIMM 제거 도구의 오른쪽 끝과 왼쪽 끝을 잡으십시오.

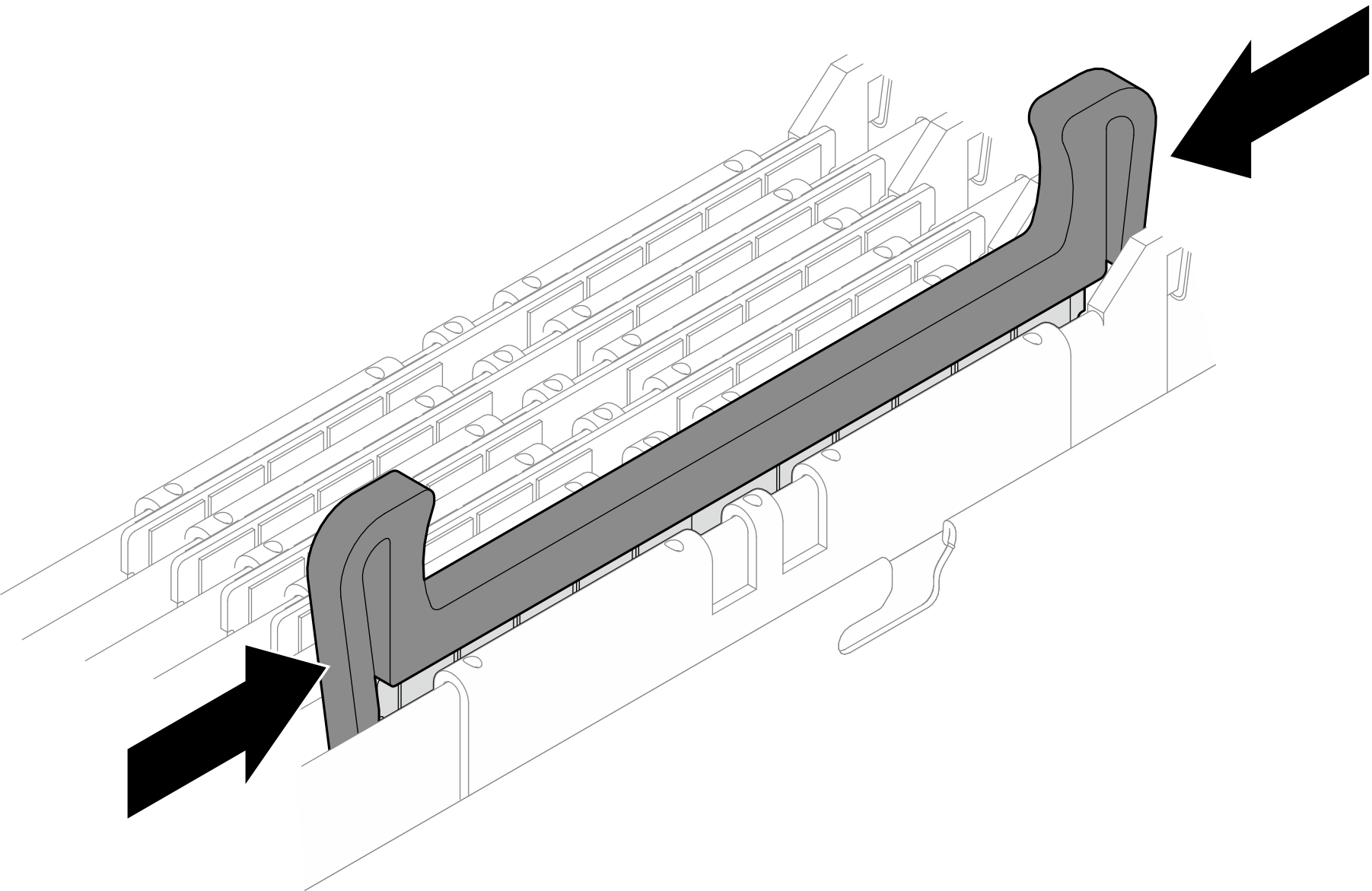

    그림 8. 엄지와 검지로 DIMM 제거 도구 잡기

  8. DIMM 제거 도구를 잡고 DIMM 슬롯에서 DIMM을 제거하십시오. 메모리 모듈을 메모리 모듈 슬롯과 평행하게 유지합니다.
    주
    제거 중에 메모리 모듈은 수평 위치에 있어야 합니다.

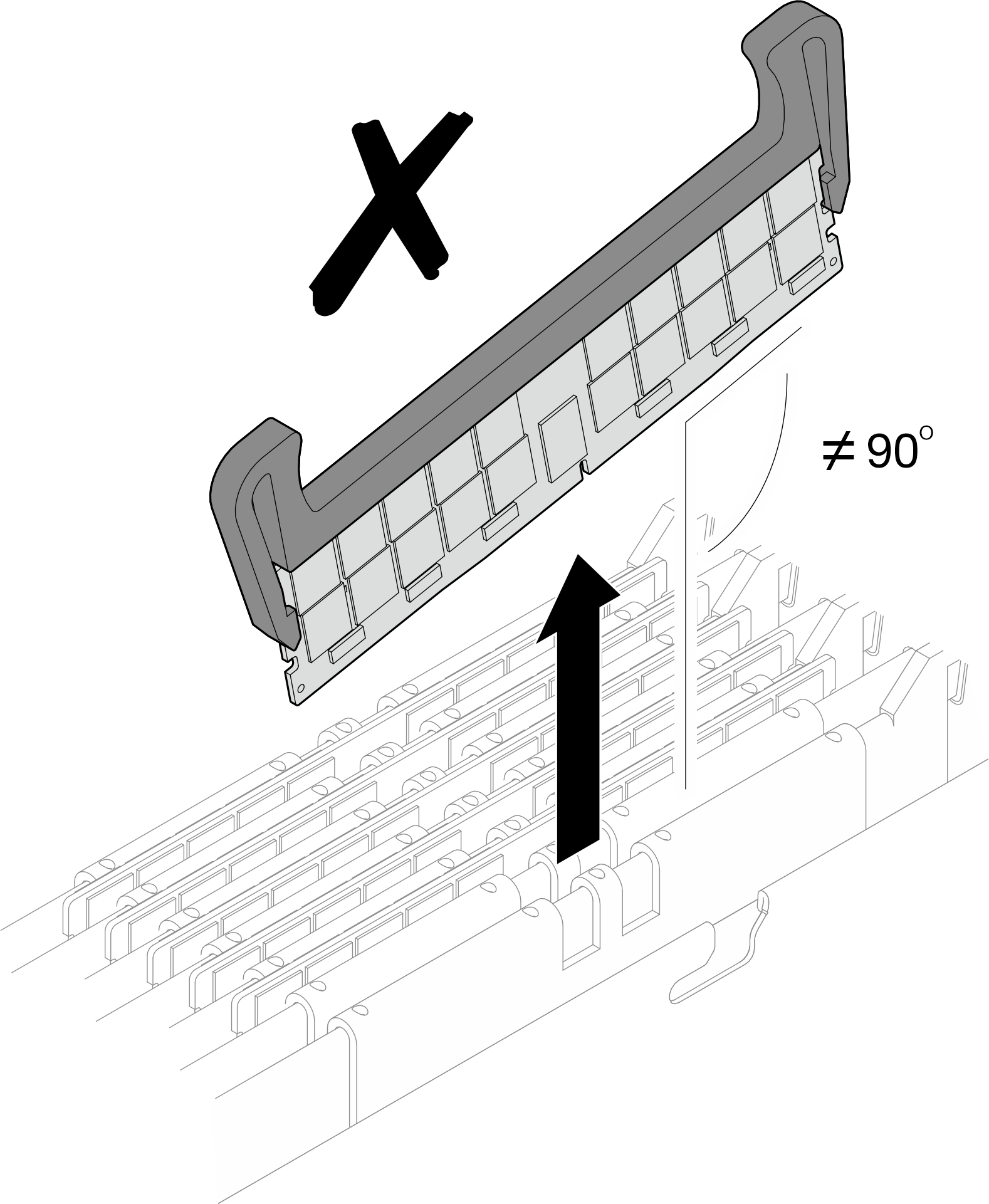

    그림 9. 엄지와 검지로 DIMM 제거 도구 잡기
    Memory module should be in horizontal position during removal

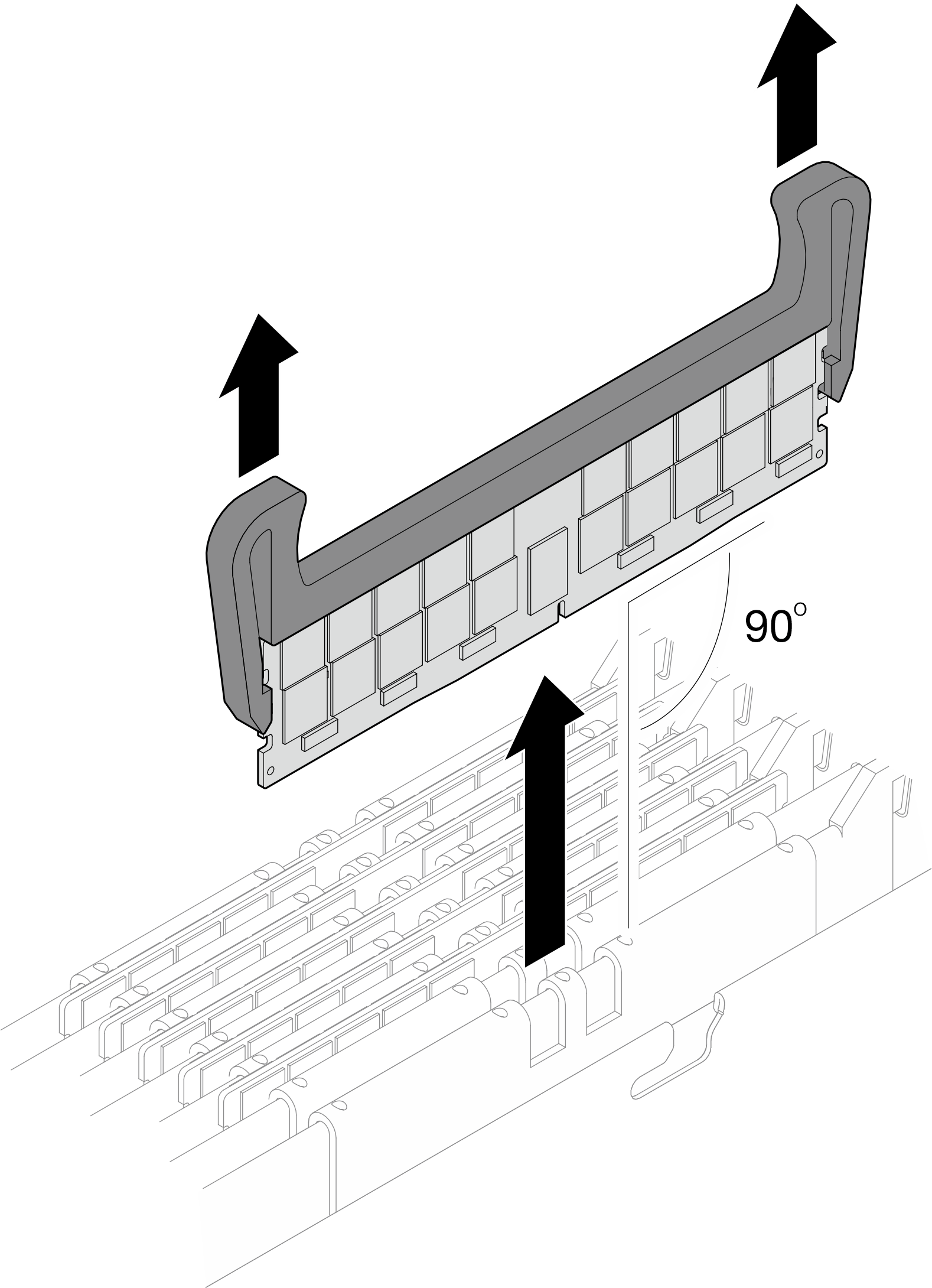

    그림 10. DIMM 제거

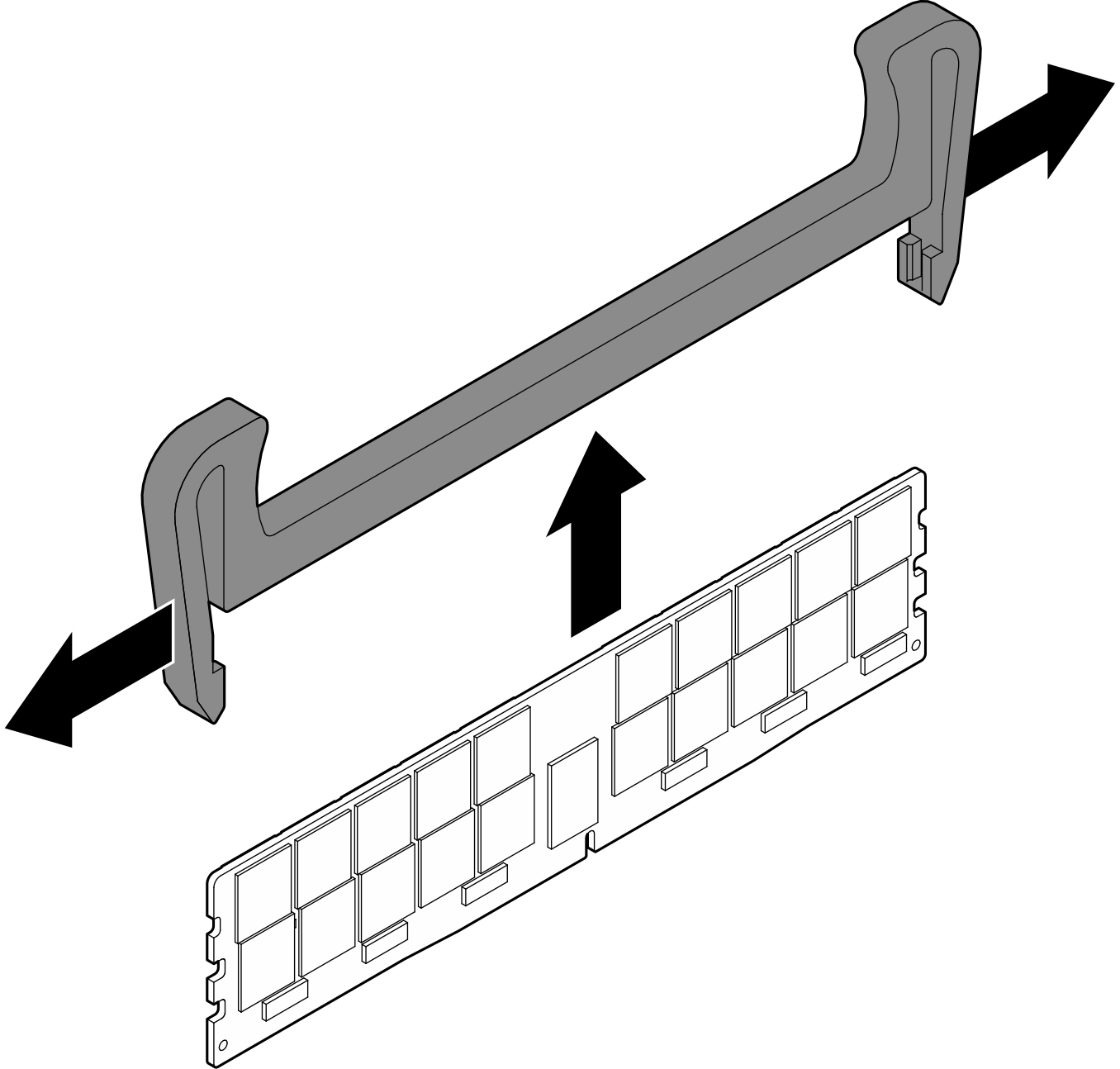

  9. 도구를 놓고 DIMM에서 제거하십시오.
    그림 11. DIMM에서 DIMM 제거 도구 제거

  10. DIMM 콤에 메모리 모듈 도구를 설치하십시오.
    그림 12. 메모리 모듈 도구 설치
    Memory module tool installation
  11. DIMM 제거 도구의 자석 면을 엔클로저 필러 내부에 부착하십시오.

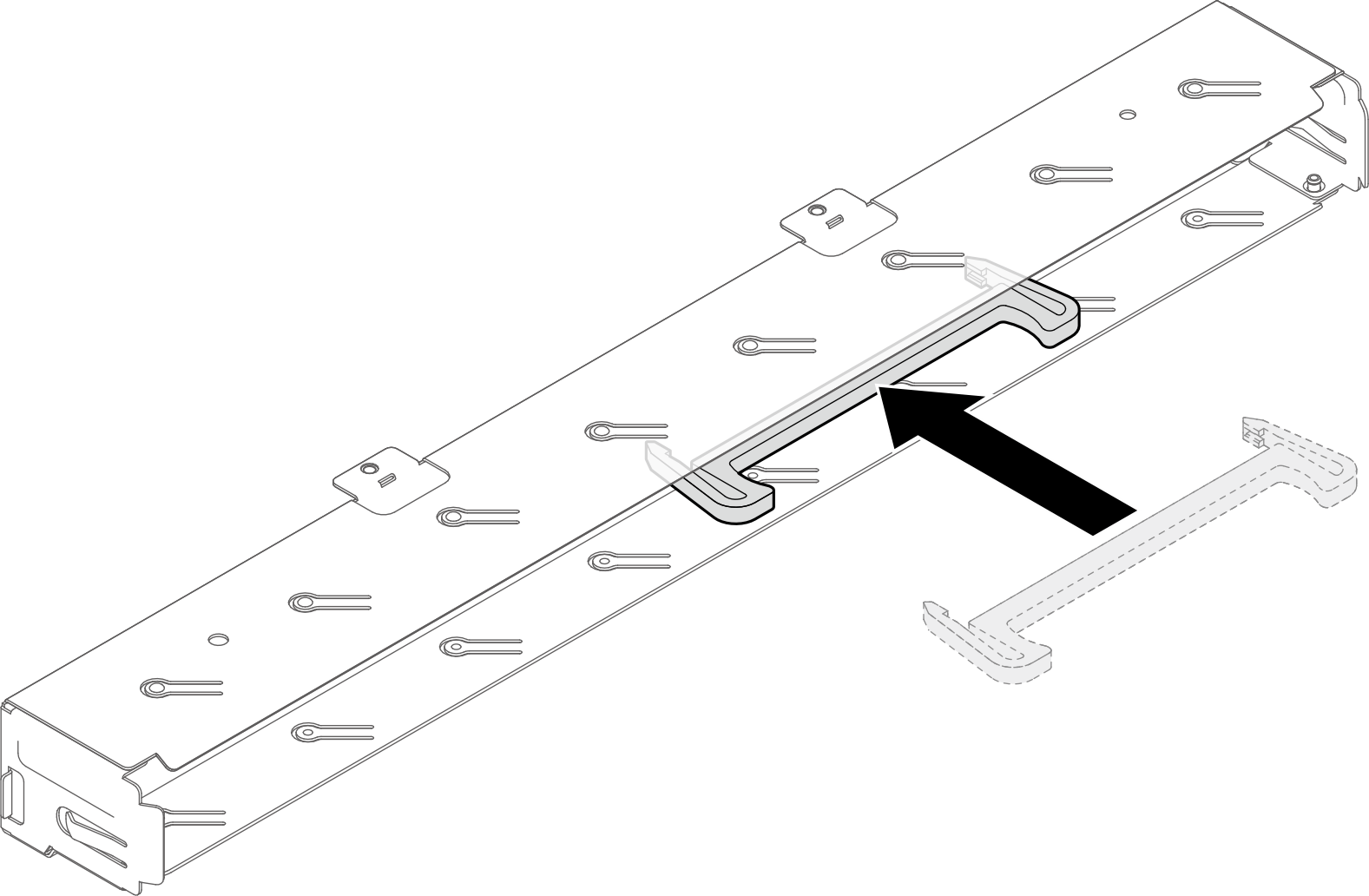

    그림 13. 엔클로저 내부에 도구의 자석 쪽을 부착

  12. 엔클로저 뒷면에 엔클로저 필러를 설치하십시오.
    1. 엔클로저 뒷면에서 엔클로저 필러를 엔클로저에 삽입합니다.
    2. 나비 나사 5개를 조여 엔클로저에 필러를 고정합니다.

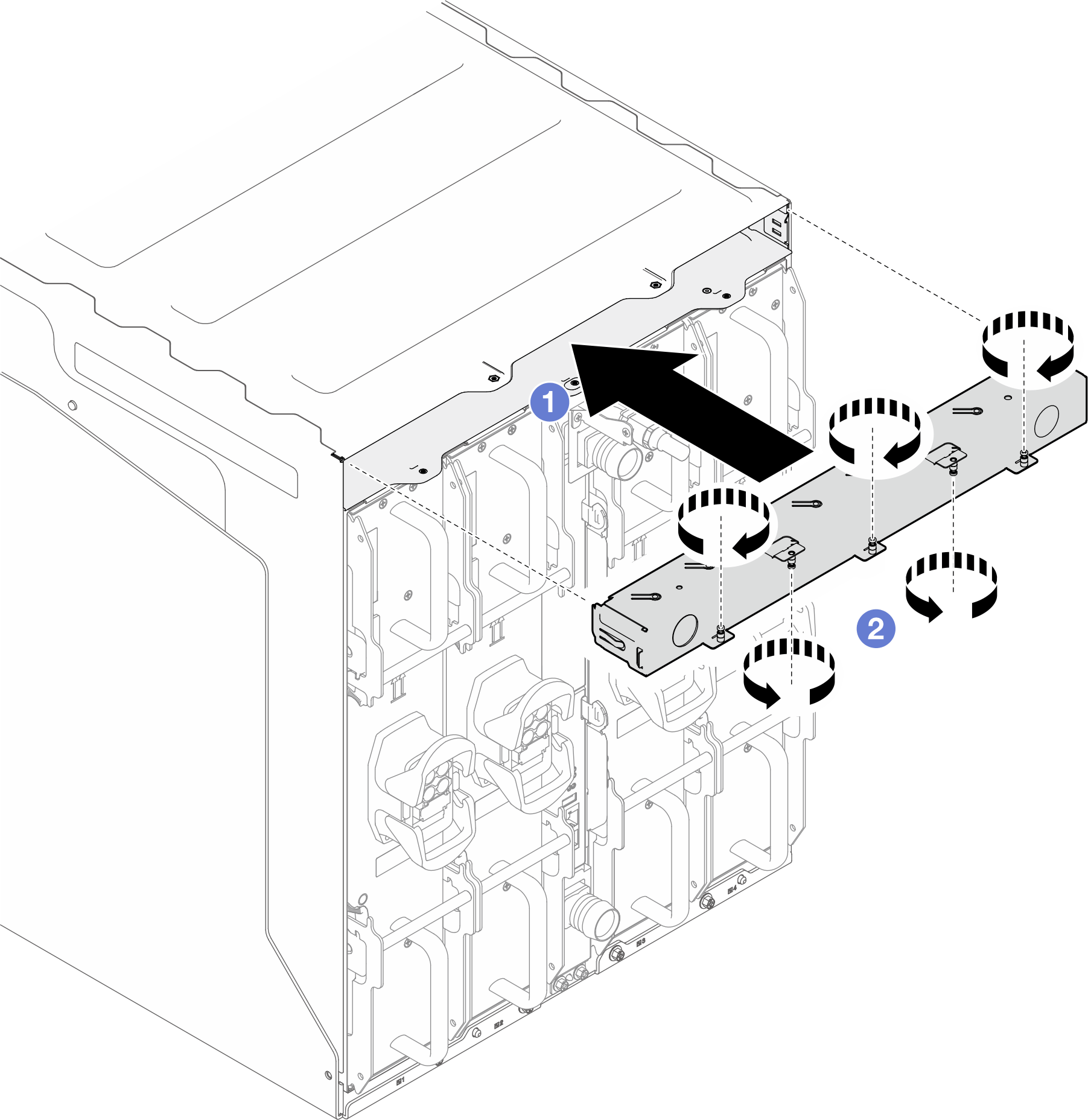

    그림 14. 엔클로저 필러 설치

완료한 후
