Speichermodul entfernen (beidseitige Kühlung)

Mithilfe der Informationen in diesem Abschnitt können Sie ein Speichermodul entfernen, das eine beidseitige Kühlung erfordert.

Wichtig

RDIMM mit 128 GB, MRDIMM mit 32 GB und MRDIMM mit 64 GB erfordern eine beidseitige Kühlung. (Informationen über RDIMMs mit 32 GB, 64 GB und 96 GB, die eine einseitige Kühlung erfordern, finden Sie unter Speichermodul austauschen (einseitige Kühlung).)

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

• Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

• Ziehen Sie die Netzkabel vom Gehäuse ab.

• Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

• Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Zusätzlich zu den Standardrichtlinien für Umgang mit aufladungsempfindlichen Einheiten:

  • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.

  • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.

  • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.

  • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.

Die folgende Abbildung zeigt die Position der Prozessorsockel und Speichermodulanschlüsse auf der Systemplatine.

Abbildung 1. Position des Prozessorsockels und des Speichermodulanschlusses

Anmerkung

Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
2. Entfernen Sie die Abdeckblende an der Gehäuserückseite.
   1. Lösen Sie auf der Gehäuserückseite fünf Rändelschrauben, mit denen die Abdeckblende am Gehäuse befestigt ist.
   2. Ziehen Sie die Abdeckblende aus dem Gehäuse.

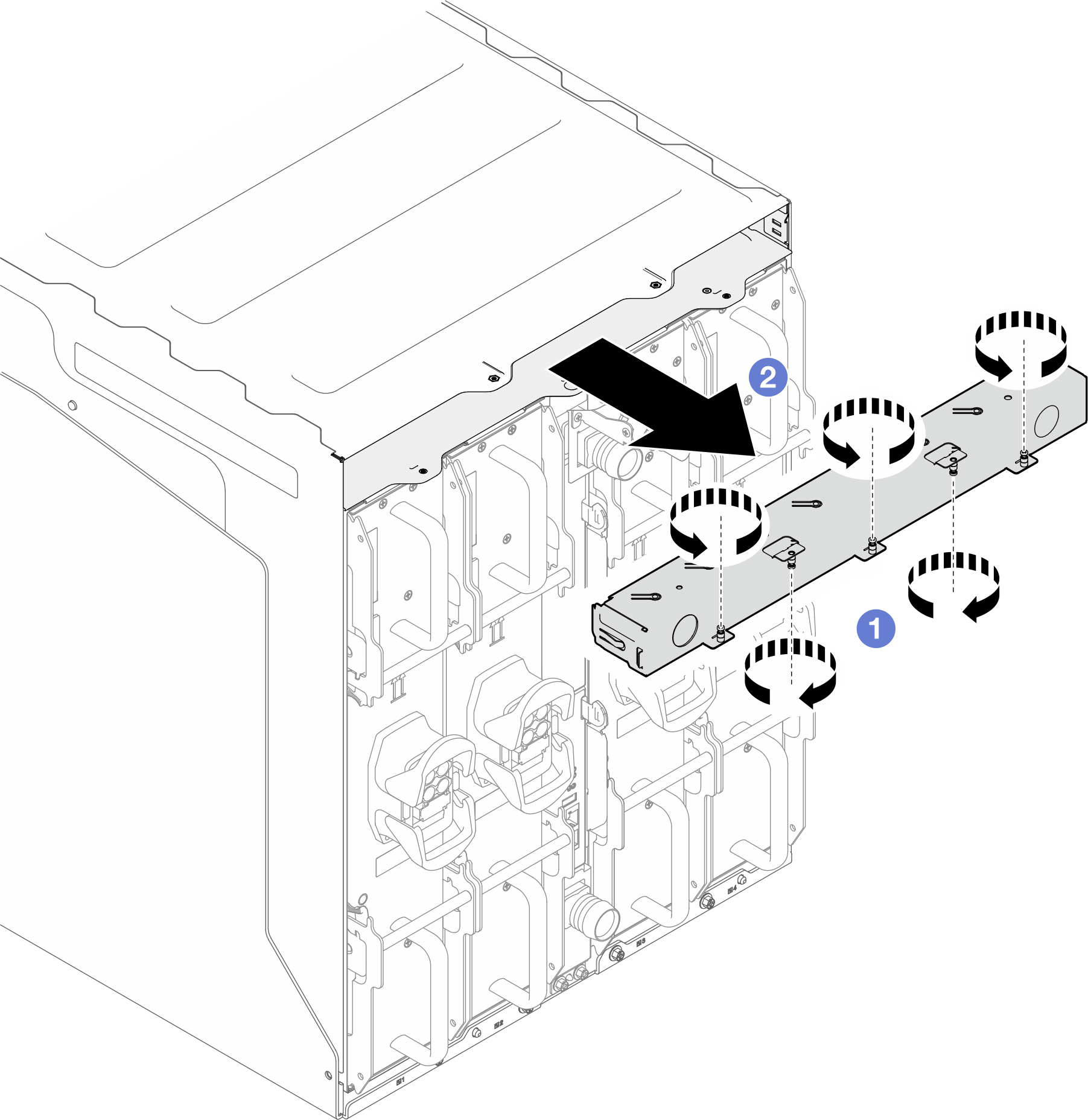

   Abbildung 2. Entfernen der Gehäuseabdeckblende


3. Das DIMM-Entfernungswerkzeug ist magnetisch an der Innenseite der Abdeckblende befestigt. Entfernen Sie das Werkzeug von der Abdeckblende.

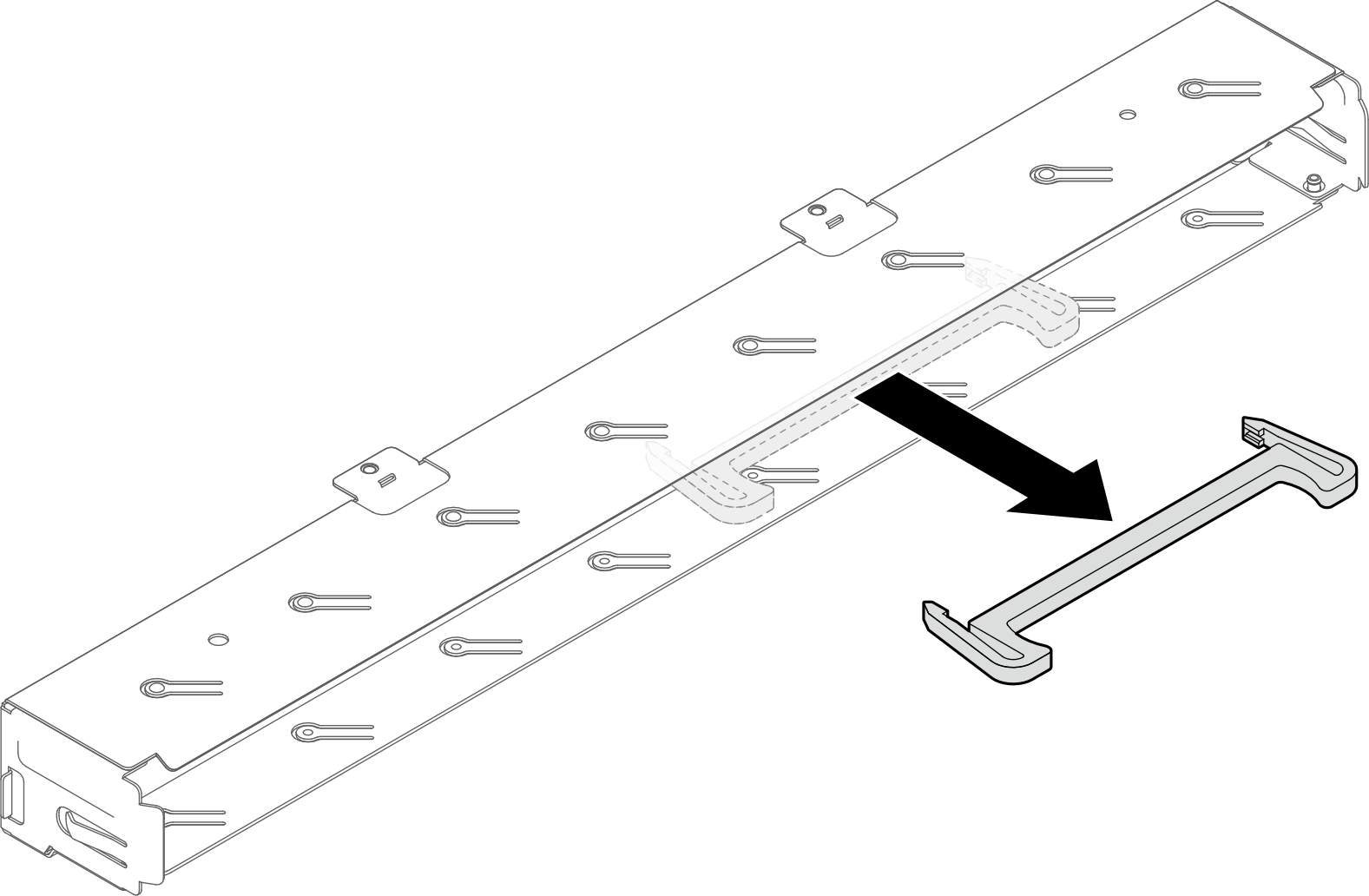

   Abbildung 3. Beschaffen des Werkzeugs zur DIMM-Entfernung


4. Entfernen Sie das Speichermodul-Werkzeug, das am DIMM-Kamm befestigt ist.
   Anmerkung

   Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind.

   Abbildung 4. Entfernen des Speichermodul-Werkzeugs


5. Entriegeln Sie die Halterklammern an jedem Ende des Speichermodulanschlusses anhand des Speichermodul-Werkzeugs.
   1. Platzieren Sie die Spitze des Werkzeugs an der Oberseite der Halteklammer.
   2. Drücken Sie auf das Werkzeug, um die Halteklammer zu drehen und zu entsperren.

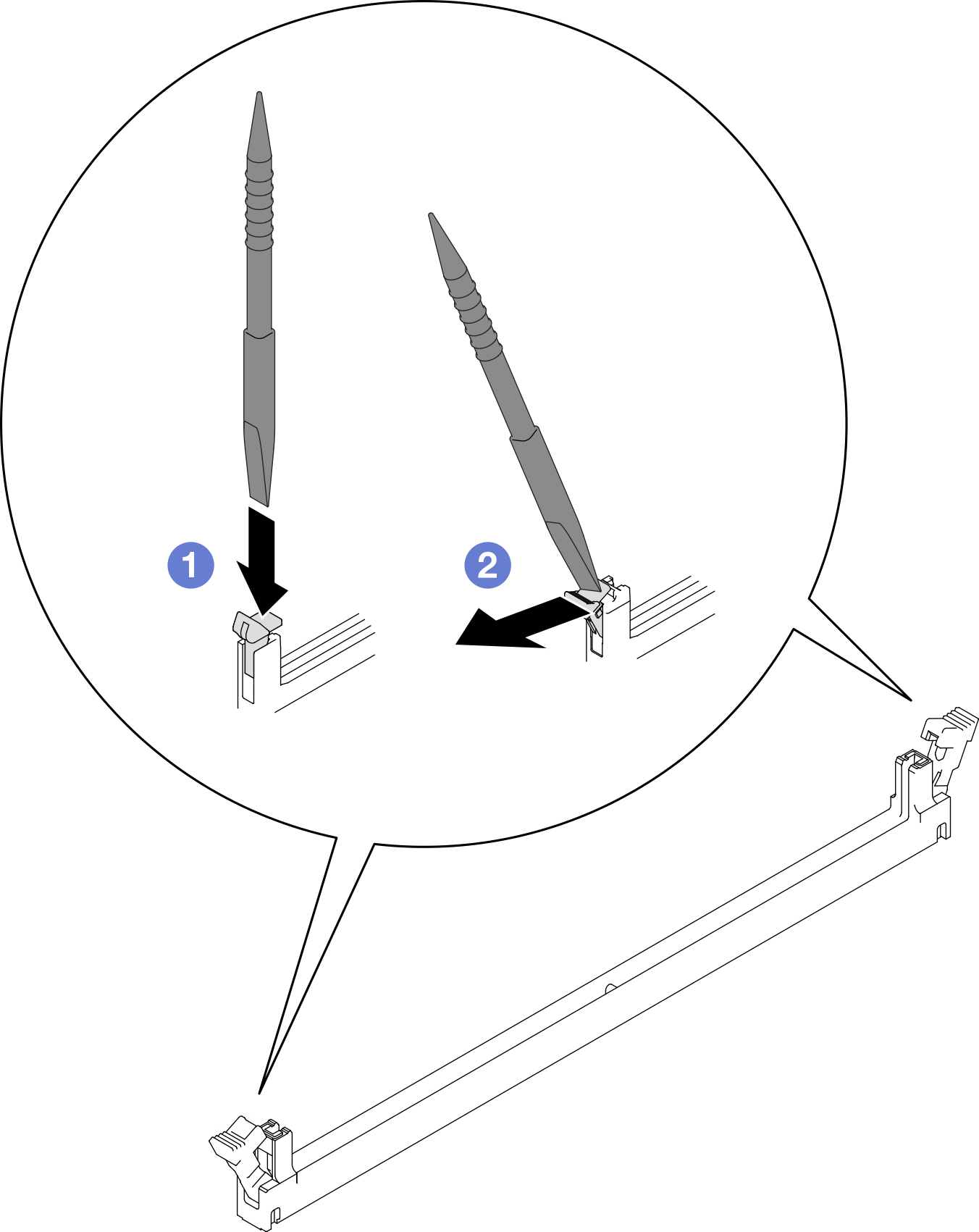

   Abbildung 5. Drücken der Halteklammern am Speichermodul-Steckplatz



   Achtung

   • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann.

   • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.

6. Installieren Sie das DIMM-Entfernungswerkzeug am Speichermodul.
   1. Ziehen Sie die Seiten des Werkzeugs leicht heraus.
   2. An beiden Enden des Werkzeugs befinden sich Schlitze. Richten Sie die Schlitze am Speichermodul aus.
   3. Drücken Sie das Werkzeug auf das Speichermodul, bis es am Speichermodul befestigt ist.

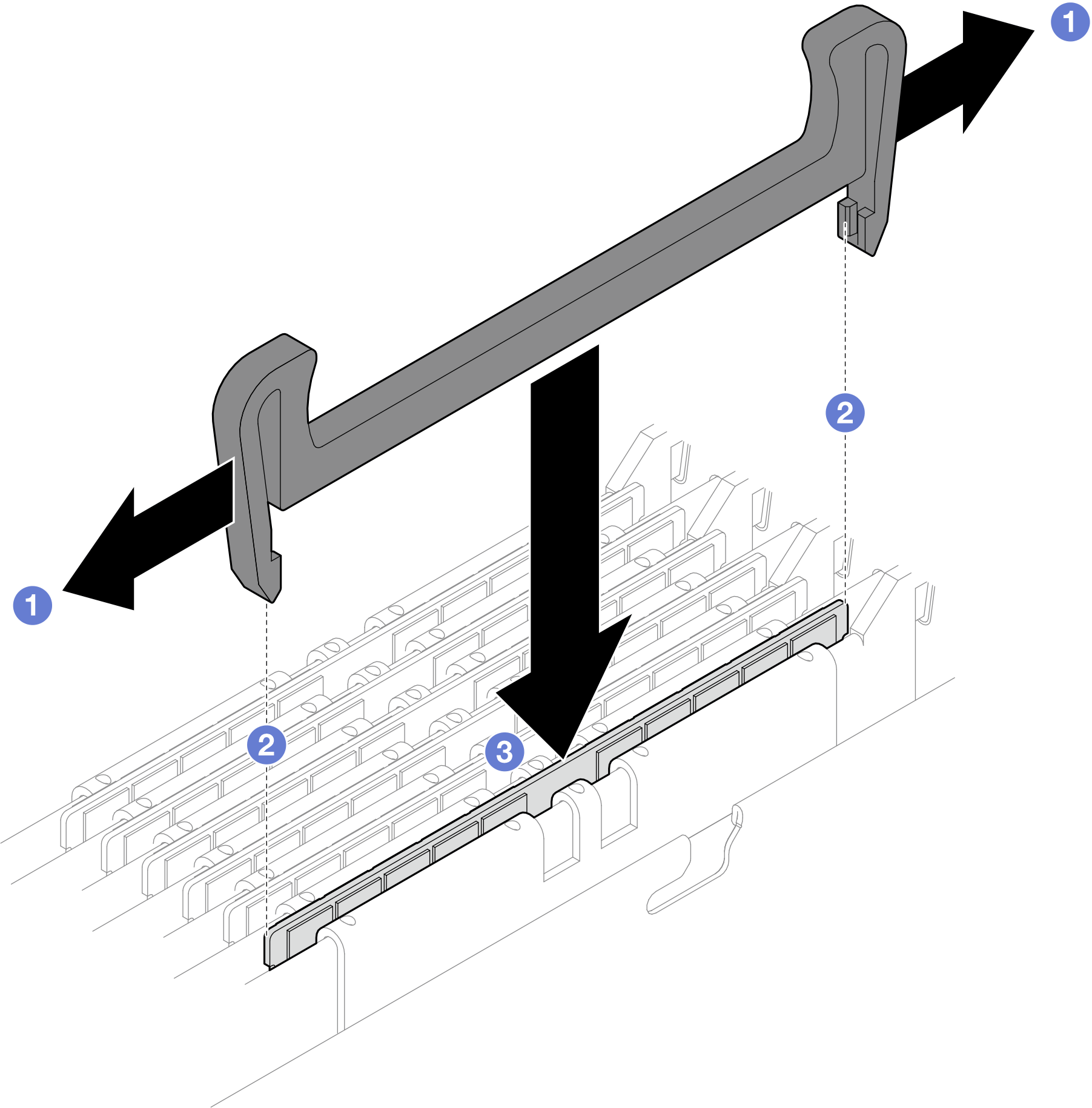

      Abbildung 6. Installieren des Werkzeugs zur DIMM-Entfernung am Speichermodul


   4. Lassen Sie die Seiten des Werkzeugs los, sodass das DIMM in das Werkzeug eingesetzt wird.
      Abbildung 7. Lösen der Seiten des Werkzeugs


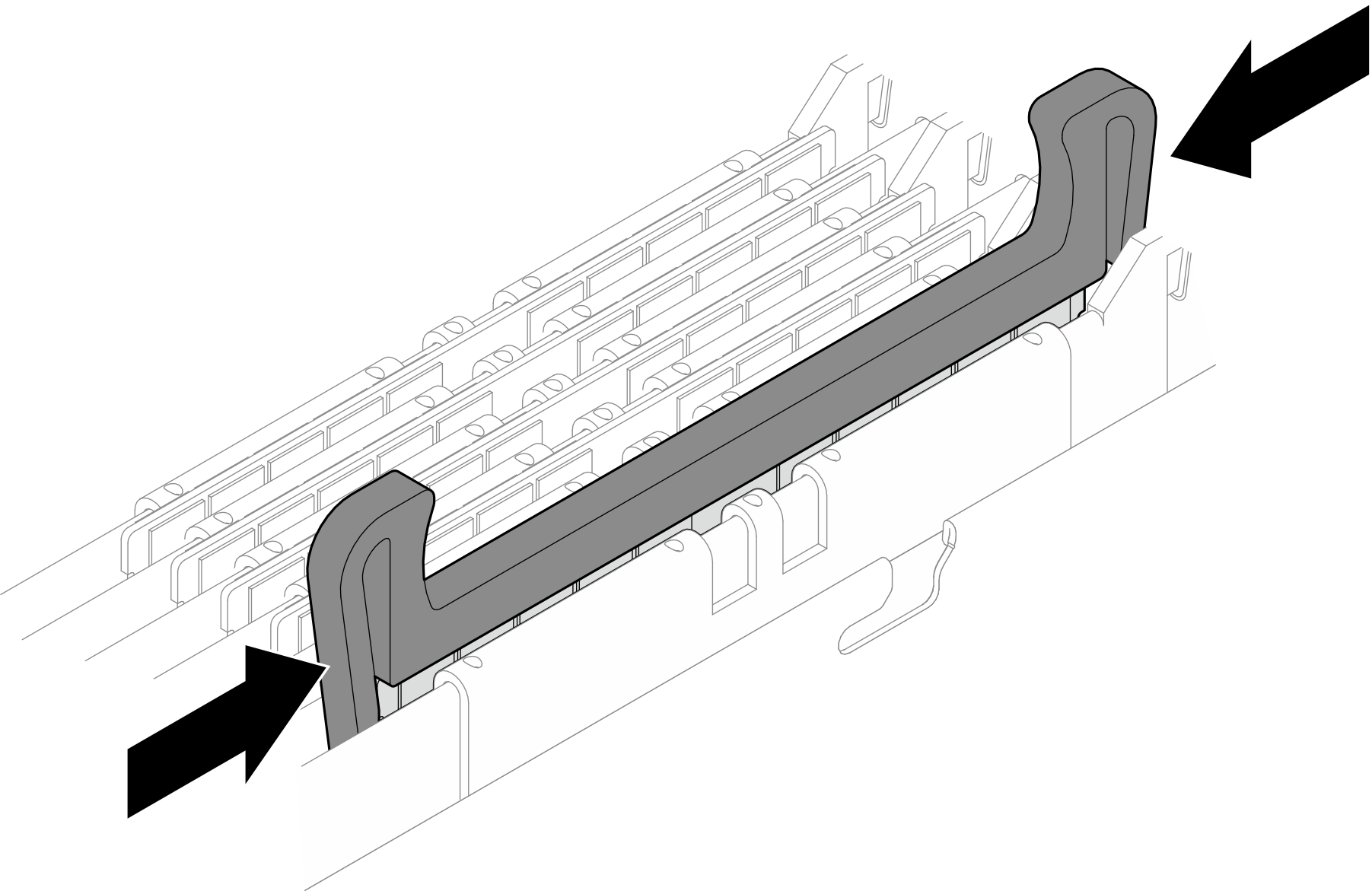

7. Halten Sie das rechte und das linke Ende des DIMM-Entfernungswerkzeugs mit Daumen und Zeigefinger.
   Abbildung 8. Halten des Werkzeugs zur DIMM-Entfernung mit Daumen und Zeigefinger


8. Während Sie das Werkzeug zur DIMM-Entfernung halten, entfernen Sie das DIMM aus den DIMM-Steckplätzen. Halten Sie das Speichermodul parallel zu den Speichermodul-Steckplätzen.
   Anmerkung

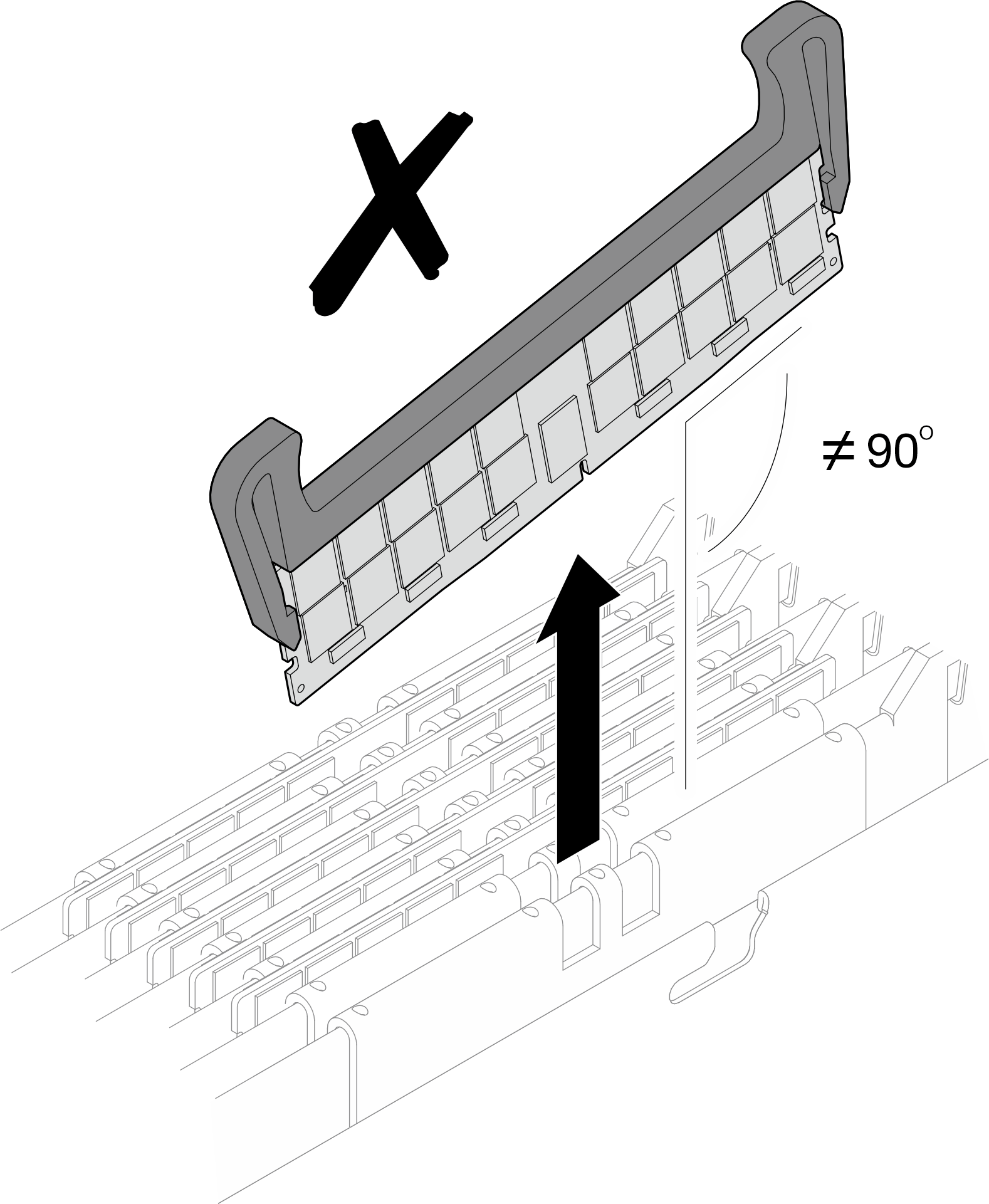

   Das Speichermodul sollte sich während der Entfernung in einer horizontalen Position befinden.

   Abbildung 9. Halten des Werkzeugs zur DIMM-Entfernung mit Daumen und Zeigefinger

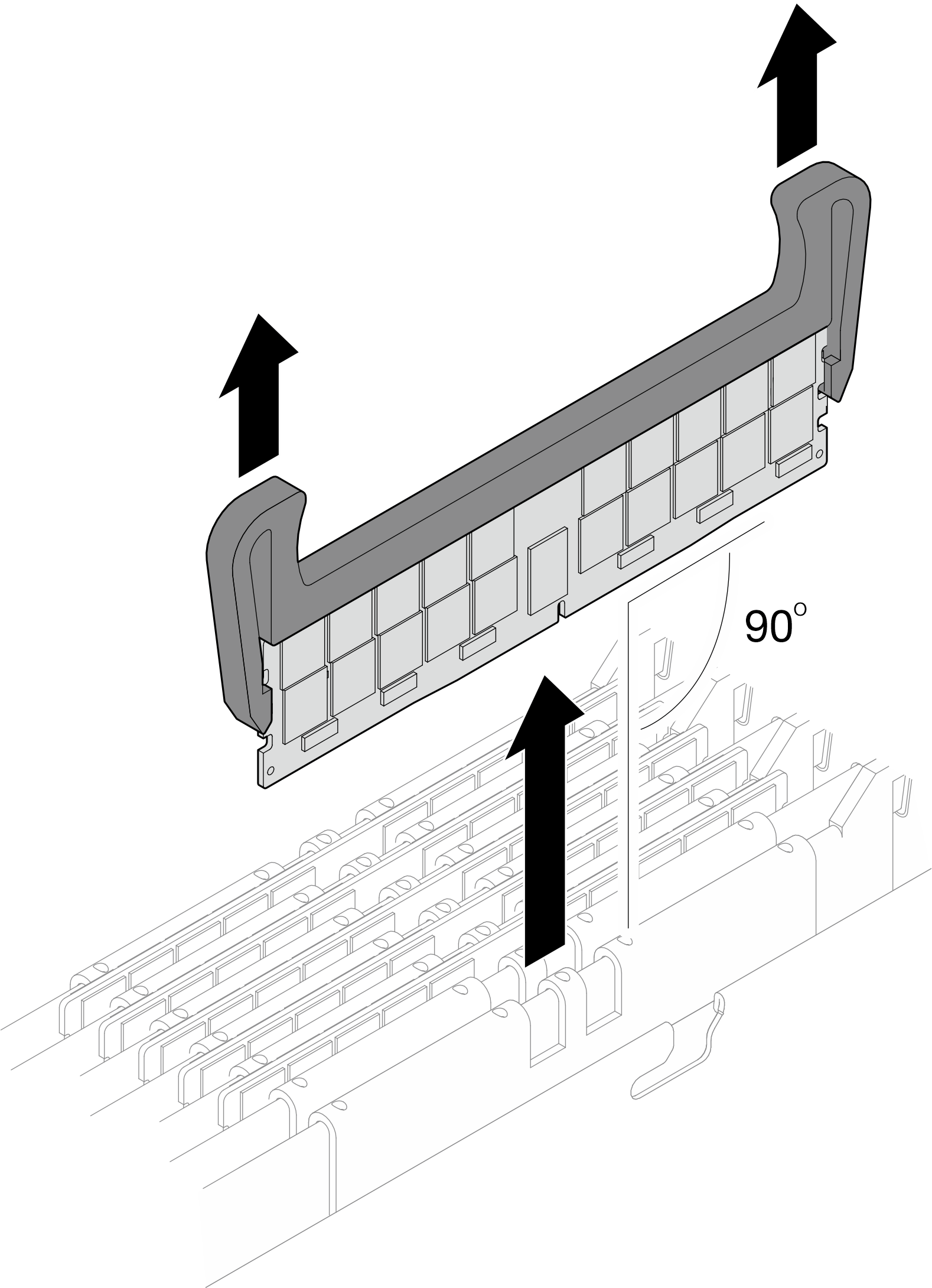

   Abbildung 10. Entfernen des DIMM


9. Lösen Sie das Werkzeug und entfernen Sie es aus dem DIMM.

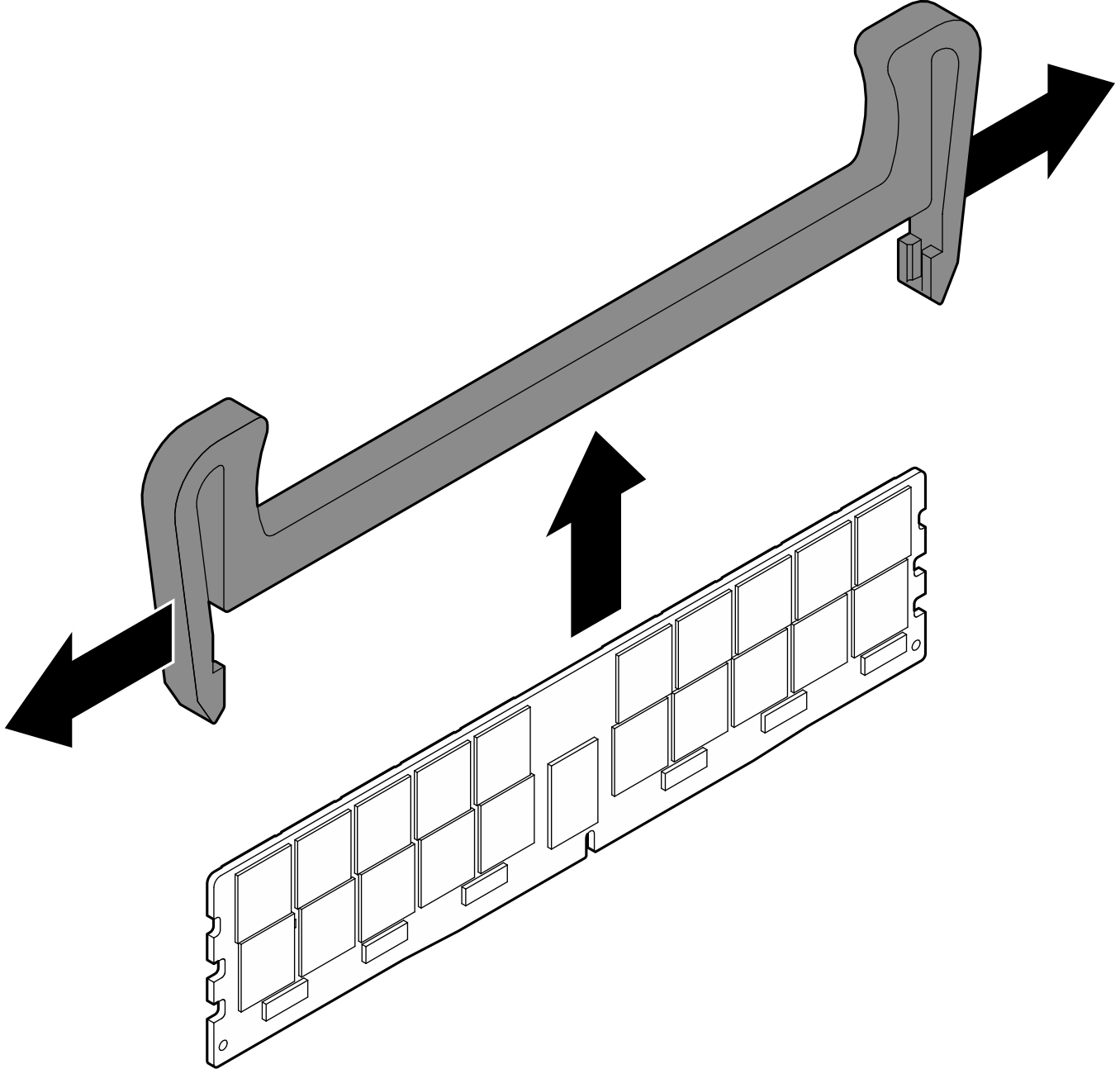

   Abbildung 11. Entfernen des Werkzeugs zur DIMM-Entfernung aus dem DIMM


10. Befestigen Sie das Speichermodul-Werkzeug am DIMM-Kamm.
    Abbildung 12. Befestigen des Speichermodul-Werkzeugs


11. Befestigen Sie die magnetische Seite des DIMM-Entfernungswerkzeugs an der Innenseite der Gehäuseabdeckblende.

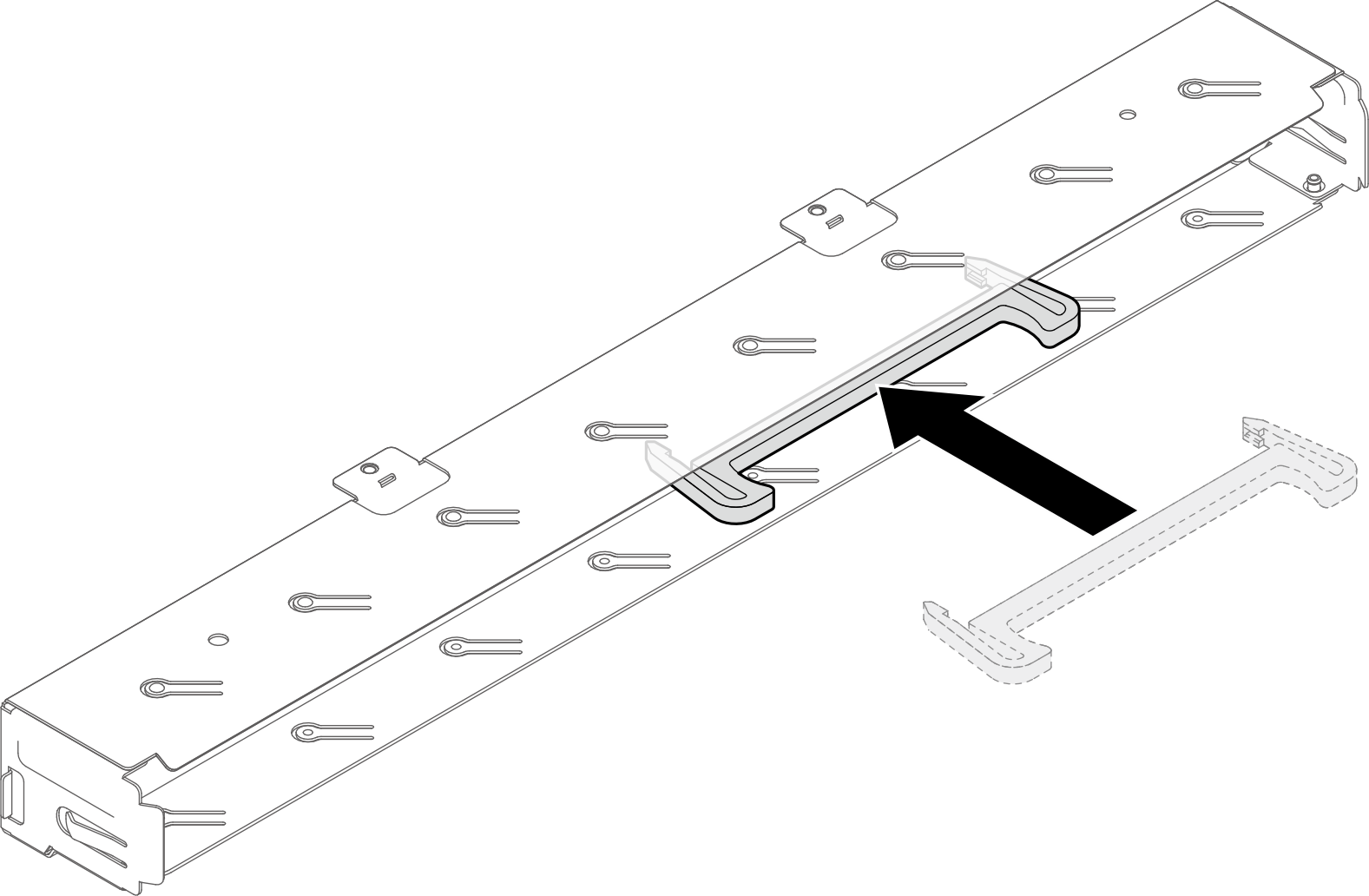

    Abbildung 13. Befestigen der magnetische Seite des Werkzeugs am Gehäuseinneren

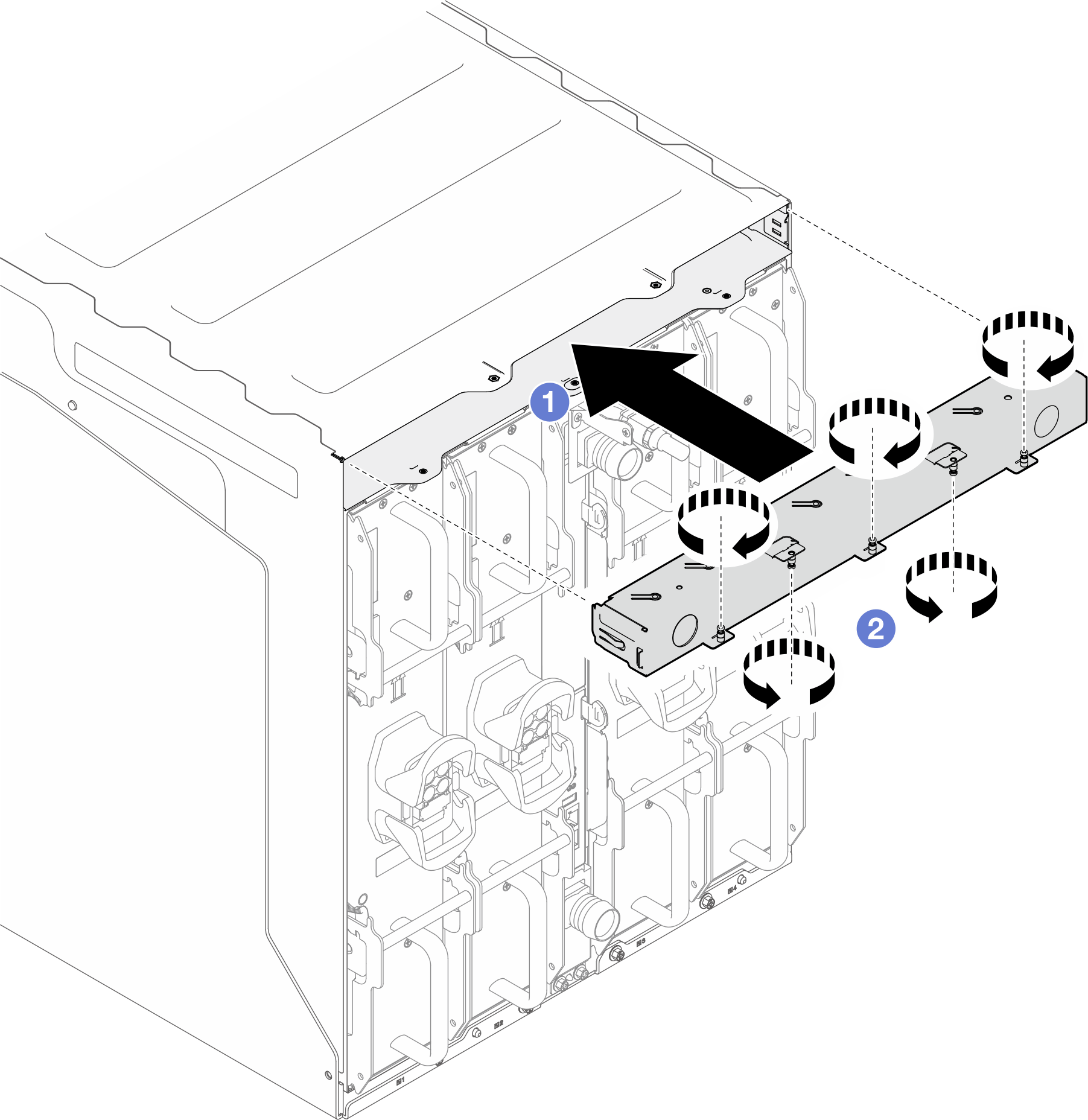

12. Installieren Sie die Abdeckblende an der Rückseite des Gehäuses.
    1. Setzen Sie die Abdeckblende von der Gehäuserückseite in das Gehäuse ein.
    2. Ziehen Sie fünf Rändelschrauben fest, um die Abdeckblende am Gehäuse zu befestigen.
    Abbildung 14. Installieren der Abdeckblende des Gehäuses
