Speichermodul installieren (beidseitige Kühlung)

Mithilfe der Informationen in diesem Abschnitt können Sie ein Speichermodul installieren, das eine beidseitige Kühlung erfordert.

Wichtig

RDIMM mit 128 GB, MRDIMM mit 32 GB und MRDIMM mit 64 GB erfordern eine beidseitige Kühlung. (Informationen über RDIMMs mit 32 GB, 64 GB und 96 GB, die eine einseitige Kühlung erfordern, finden Sie unter Speichermodul austauschen (einseitige Kühlung).)

Zu dieser Aufgabe

Ausführliche Informationen zur Speicherkonfiguration finden Sie im Abschnitt Installationsregeln und ‑reihenfolge für Speichermodule.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

• Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Zusätzlich zu den Standardrichtlinien für Umgang mit aufladungsempfindlichen Einheiten:

  • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.

  • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.

  • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.

  • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.

  • Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der Speichermodule, da das harte Metall die Speichermodule beschädigen kann.

  • Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten kommen kann.

  • In nicht verwendeten Steckplätzen müssen DIMM-Abdeckblenden für eine ordnungsgemäße Kühlung installiert werden.

Die folgende Abbildung zeigt die Position der Prozessorsockel und Speichermodulanschlüsse auf der Systemplatine.

Abbildung 1. Position des Prozessorsockels und des Speichermodulanschlusses

Anmerkung

Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bei der Installation von Speichermodulen, die eine beidseitige Kühlung erfordern, müssen DIMM-Kühlleisten im Einbaurahmen installiert werden. Stellen Sie sicher, dass sechzehn (16) DIMM-Kühlleisten im Wasserkreislauf installiert sind (8 pro Knoten). Siehe DIMM-Kühlleiste installieren.
2. Entfernen Sie das Speichermodul-Werkzeug, das am DIMM-Kamm befestigt ist.
   Anmerkung

   Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind.

   Abbildung 2. Entfernen des Speichermodul-Werkzeugs


3. Entriegeln Sie die Halterklammern an jedem Ende des Speichermodulanschlusses anhand des Speichermodul-Werkzeugs.
   1. Platzieren Sie die Spitze des Werkzeugs an der Oberseite der Halteklammer.
   2. Drücken Sie auf das Werkzeug, um die Halteklammer zu drehen und zu entsperren.
   Abbildung 3. Drücken der Halteklammern am Speichermodul-Steckplatz



   Achtung

   • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann.

   • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.

4. Berühren Sie mit der antistatischen Schutzhülle, in der das Speichermodul enthalten ist, eine unlackierte Metalloberfläche an der Außenseite des Knotens. Nehmen Sie anschließend das Speichermodul aus der Schutzhülle.
5. Richten Sie das Speichermodul am Steckplatz aus und setzen Sie es vorsichtig mit beiden Händen auf den Steckplatz.
6. Installieren Sie das Speichermodul.
   1. Halten Sie das rechte und das linke Ende des Speichermoduls gleichzeitig und parallel zum Anschluss.
   2. Richten Sie das Speichermodul am Anschluss aus, während Sie es vorsichtig in den Anschluss setzen. Dann drücken Sie beide Enden des Speichermoduls fest nach unten in den Anschluss, bis die Halteklammern hörbar in die verriegelte Position einrasten.

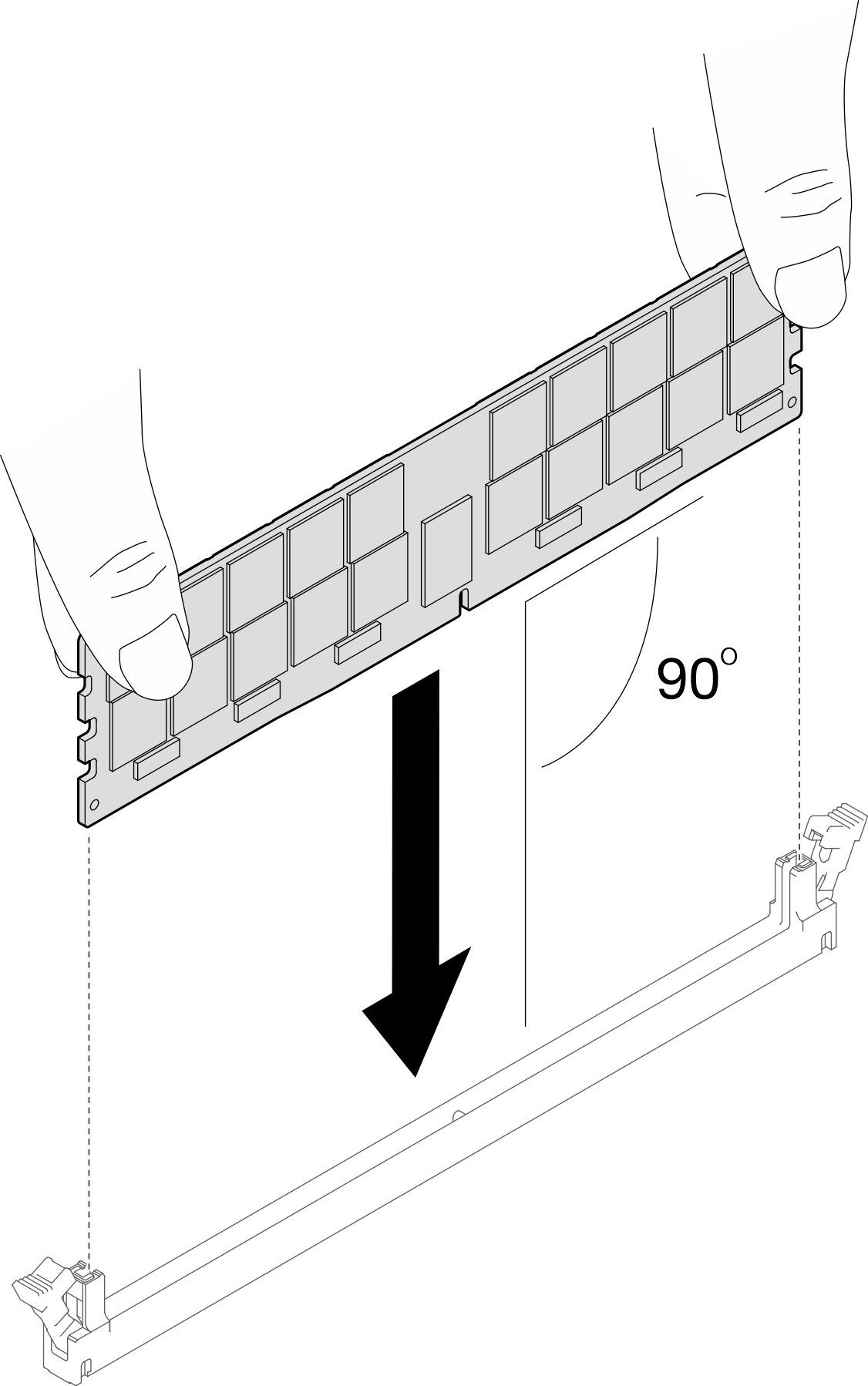

   Abbildung 4. Speichermodul installieren

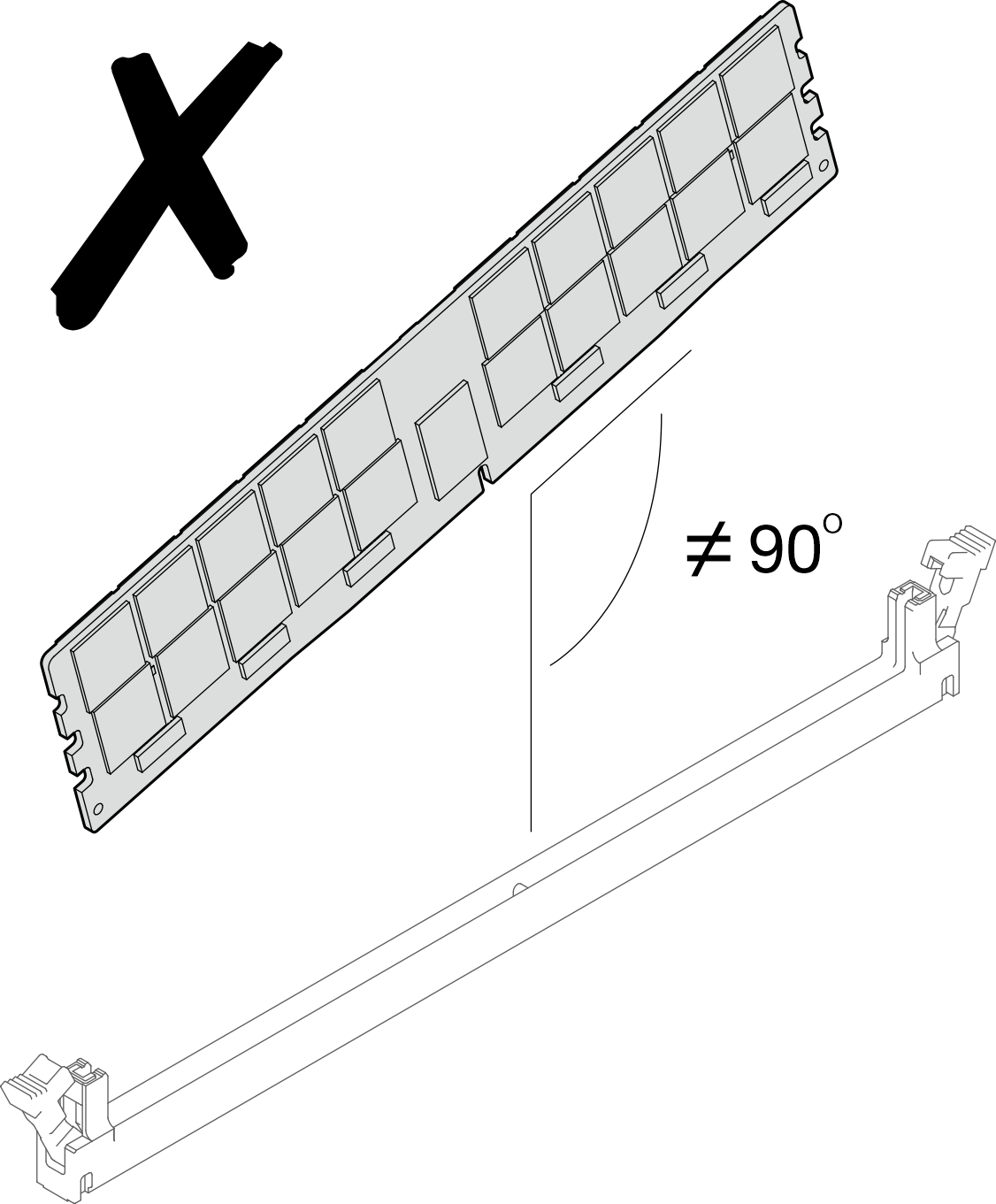

   Anmerkung

   Das Speichermodul sollte sich während der Installation in einer horizontalen Position befinden.


7. Stellen Sie sicher, dass die Halteklammern ordnungsgemäß verriegelt sind. Wenn die Halteklammern offen sind, drücken Sie fest auf das rechte und das linke Ende des Speichermoduls, bis die Halteklammern verriegelt sind.

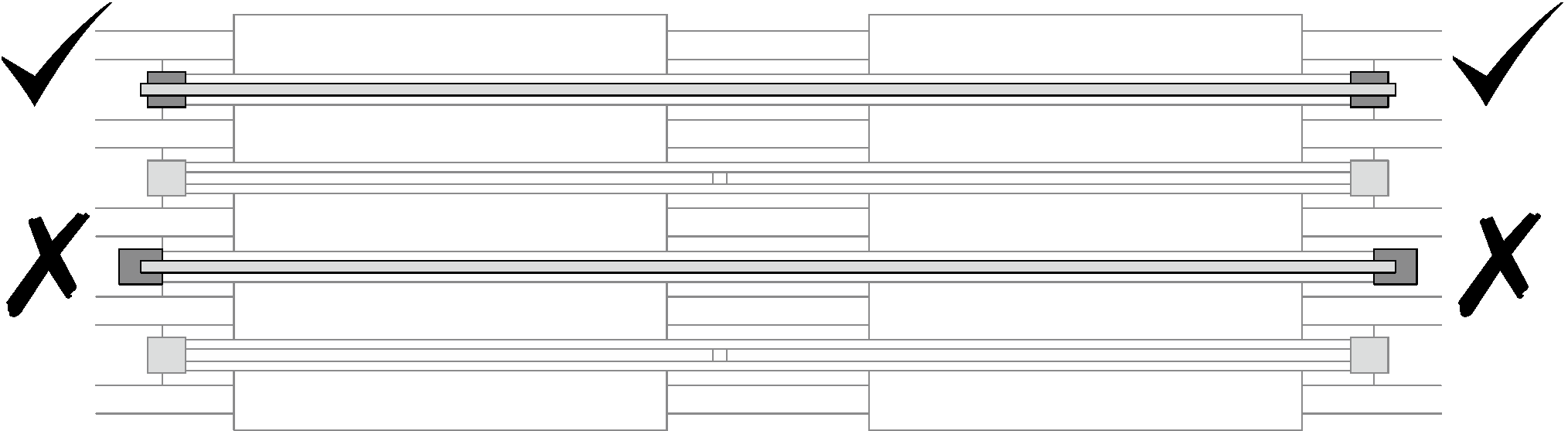

   Abbildung 5. Offene und verriegelte Halteklammern am Speichermodulanschluss


8. Befestigen Sie das Speichermodul-Werkzeug am DIMM-Kamm.
   Abbildung 6. Befestigen des Speichermodul-Werkzeugs
