DIMM-Kühlleiste installieren

Mithilfe der Informationen in diesem Abschnitt können Sie eine DIMM-Kühlleiste installieren. Die DIMM-Kühlleisten sind für die beidseitige Kühlung von Speichermodulen erforderlich.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für T10-Schrauben

  • Storage Gap Pad Kit (SC750 V4) und Storage Gap Pad Kit (SC750 V4) , wenn das vordere E3.S-Laufwerk installiert ist.

  • CX7 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 200-Adapter installiert ist.

  • CX7 Conduction Plate , wenn der ConnectX-7 NDR 400-Adapter installiert ist.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

Anmerkung
Wenn das System mit Speichermodulen mit einseitiger Kühlung installiert wurde. Entfernen Sie alle DIMM-Abdeckungen vom Wasserkreislauf. Entfernen Sie anschließend die Querstreben, siehe Querstreben entfernen.
Abbildung 1. Entfernen der DIMM-Abdeckung
DIMM cover removal

Installieren Sie die DIMM-Kühlleisten.

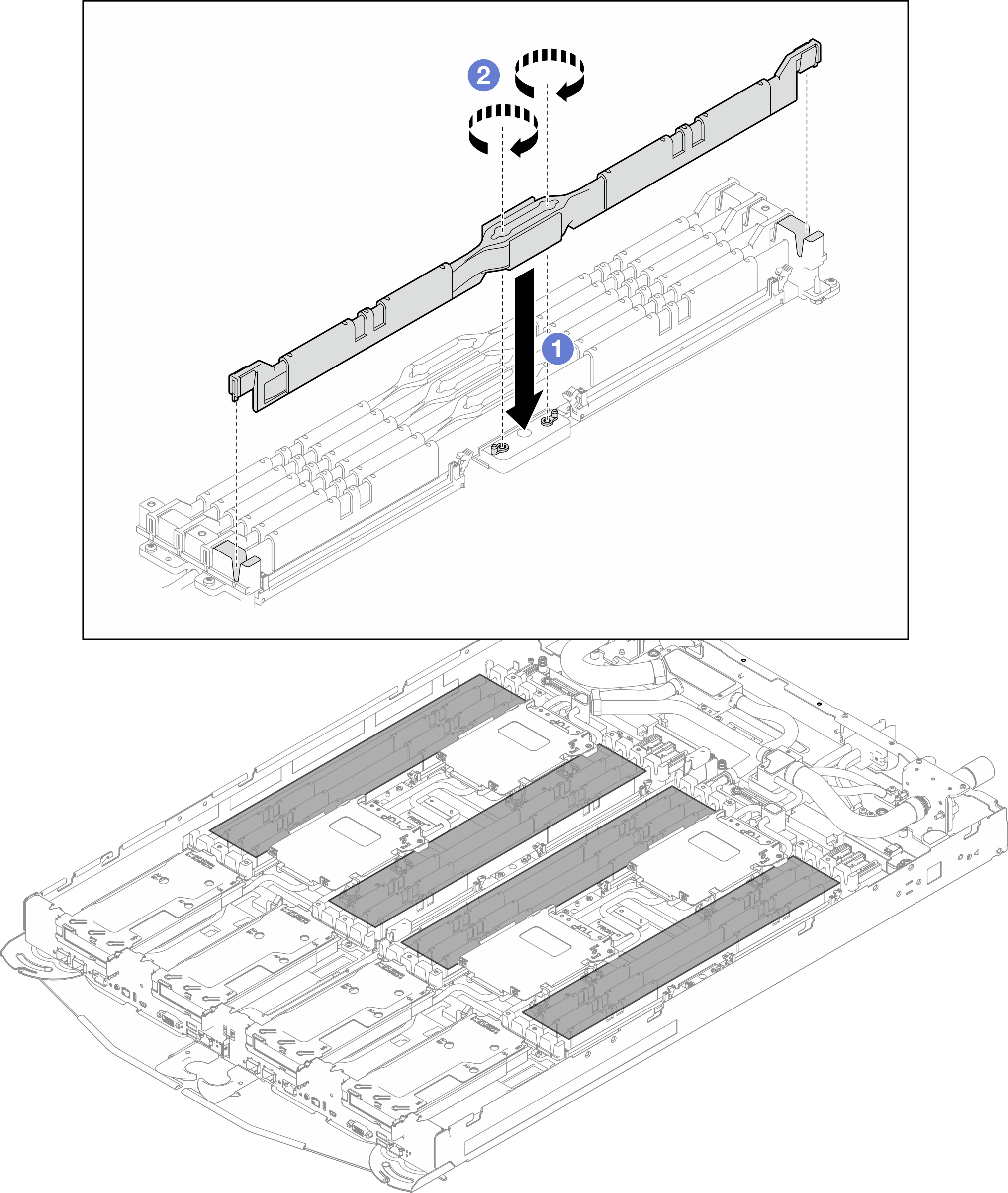

  1. Installieren Sie die DIMM-Kühlleiste im Wasserkreislauf.
  2. Bringen Sie die zwei T10-Schrauben an, um die DIMM-Kühlleiste am Wasserkreislauf zu befestigen.
    Achtung
    Stellen Sie sicher, dass in jedem Knoten acht Kühlleisten installiert sind. Insgesamt sollten sechzehn Kühlleisten in den Einbaurahmen installiert werden.


Nach dieser Aufgabe

  1. Installieren Sie den Adapterrahmen für den PCIe-Adapter. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe installieren oder ConnectX-7 NDR 400-Adapterkartenbaugruppe installieren.

  2. Installieren Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe installieren.

  3. Installieren Sie die Querstreben. Siehe Querstreben installieren.

  4. Installieren Sie die Speichermodule, die eine beidseitige Kühlung erfordern. Siehe Speichermodul installieren (beidseitige Kühlung).

  5. Installieren Sie den DIMM-Kamm. Siehe DIMM-Kamm installieren.

  6. Installieren Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens installieren.

  7. Installieren Sie den Einbaurahmen im Gehäuse. Siehe Einbaurahmen im Gehäuse installieren.

  8. Schließen Sie alle erforderlichen externen Kabel an der Lösung an.
    Anmerkung
    Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft.

  9. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
