DIMM-Kühlleiste entfernen

Mithilfe dieser Informationen können Sie eine DIMM-Kühlleiste entfernen.

Zu dieser Aufgabe

Erforderliche Werkzeuge

  • Schraubendreher für T10-Schrauben

  • Storage Gap Pad Kit (SC750 V4) und Storage Gap Pad Kit (SC750 V4) , wenn das vordere E3.S-Laufwerk installiert ist.

  • CX7 Gap Pad (SC750 V4) , wenn der ConnectX-7 NDR 200-Adapter installiert ist.

  • CX7 Conduction Plate , wenn der ConnectX-7 NDR 400-Adapter installiert ist.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

  • Ziehen Sie alle externen Kabel vom Gehäuse ab.

  • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
    2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
    3. Entfernen Sie den DIMM-Kamm. Siehe DIMM-Kamm entfernen.
    4. Entfernen Sie Speichermodule, die eine beidseitige Kühlung erfordern. Siehe Speichermodul entfernen (beidseitige Kühlung).
    5. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
    6. Entfernen Sie die vordere E3.S-Laufwerkhalterung. Siehe Vordere E3.S-Laufwerkhalterungsbaugruppe entfernen.
    7. Entfernen Sie die PCIe-Adapterkartenbaugruppe. Siehe ConnectX-7 NDR 200-Adapterkartenbaugruppe entfernen oder ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen.
  2. Entfernen Sie die DIMM-Kühlleiste. Stellen Sie sicher, dass Sie alle DIMM-Kühlleisten aus dem Wasserkreislauf entfernen.
    1. Entfernen Sie zwei T10-Schrauben vom Kühlstab.
    2. Setzen Sie einen Schlitzschraubendreher in die Schlitze an den Enden des Kühlstabs ein. Heben Sie dann den Schraubendreher leicht an, um den Kühlstab vom Wasserkreislauf zu lösen.
    3. Entfernen Sie den Kühlstab aus dem Wasserkreislauf.
    Achtung
    Um den Wasserkreislauf zu entfernen, stellen Sie sicher, dass Sie alle DIMM-Kühlleisten (16 pro Einbaurahmen) aus dem Wasserkreislauf entfernen.

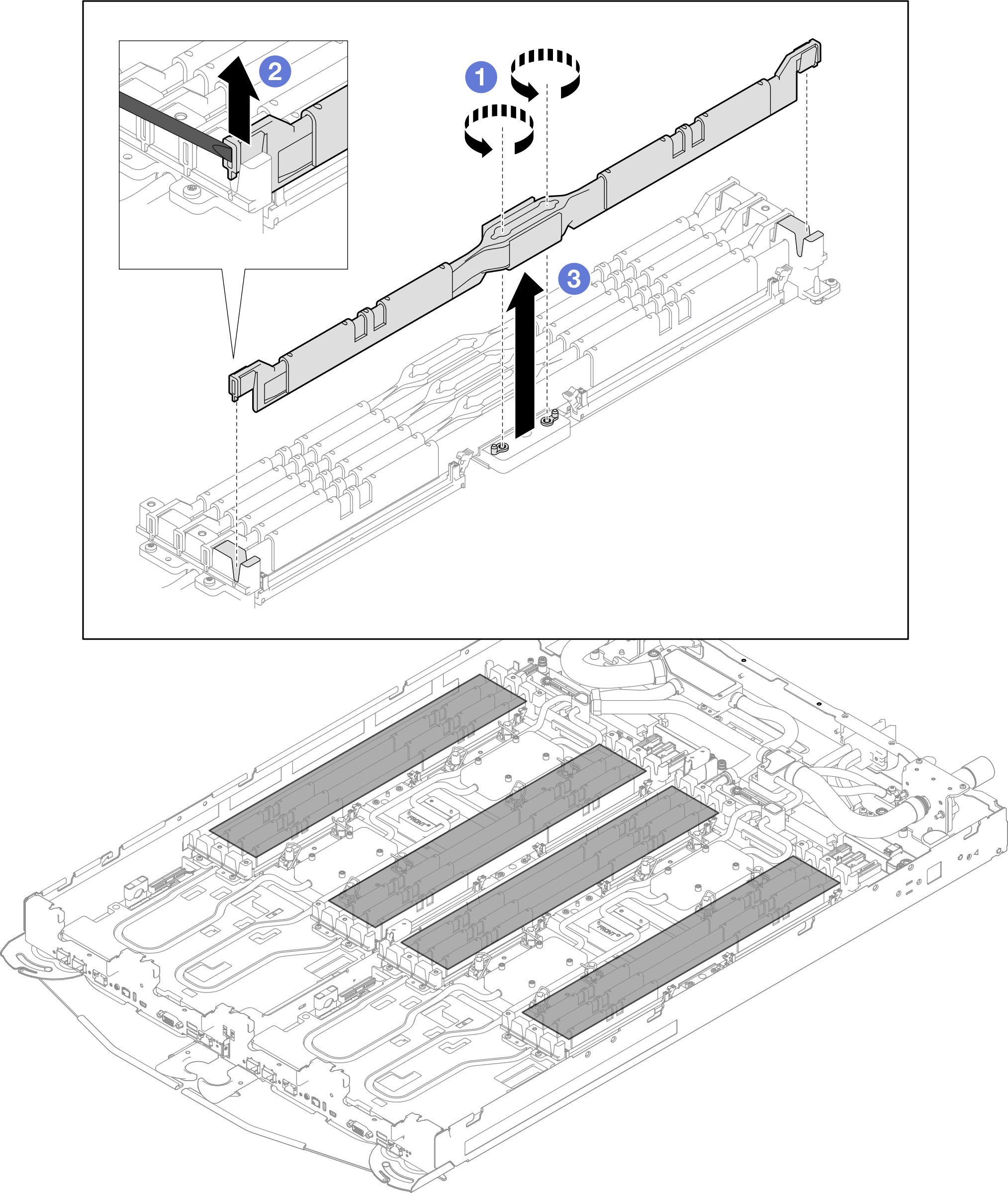

    Abbildung 1. Entfernen der DIMM-Kühlleiste

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
