卸下 DIMM 散热条

按以下信息卸下 DIMM 冷却条。

关于本任务

必备工具

  • 适用于 T10 螺钉的螺丝刀

  • Storage Gap Pad Kit (SC750 V4) 和 Storage Gap Pad Kit (SC750 V4) （如果装有 E3.S 正面硬盘）。

  • CX7 Gap Pad (SC750 V4) （如果装有 ConnectX-7 NDR 200 适配器）。

  • CX7 Conduction Plate （如果装有 ConnectX-7 NDR 400 适配器）。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭要执行任务的相应 DWC 托盘。

  • 从机柜上拔下所有外部线缆。

  • 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程
  • 关于此过程的视频请见 YouTube。

过程

  1. 为本任务做好准备。
    1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
    2. 卸下托盘外盖。请参阅卸下托盘外盖。
    3. 卸下 DIMM 梳。请参阅卸下 DIMM 梳。
    4. 卸下需要双侧散热的内存条。请参阅卸下内存条（双侧散热）。
    5. 卸下横梁。请参阅卸下横梁。
    6. 卸下正面 E3.S 硬盘仓，请参阅卸下 E3.S 正面硬盘仓组合件。
    7. 卸下 PCIe 适配器转接卡组合件。请参阅卸下 ConnectX-7 NDR 200 适配器转接卡组合件或卸下 ConnectX-7 NDR 400 适配器转接卡组合件。
  2. 卸下 DIMM 冷却条。确保从水循环模块上卸下所有 DIMM 冷却条。
    1. 从冷却条上卸下两颗 T10 螺钉。
    2. 将平头螺丝刀插入冷却条两端的插槽中；然后，轻轻抬起螺丝刀，将冷却条从水循环模块上松开。
    3. 从水循环模块上卸下冷却条。
    注意
    要卸下水循环模块，请确保从水循环模块上卸下所有 DIMM 冷却条（每个托盘 16 个）。

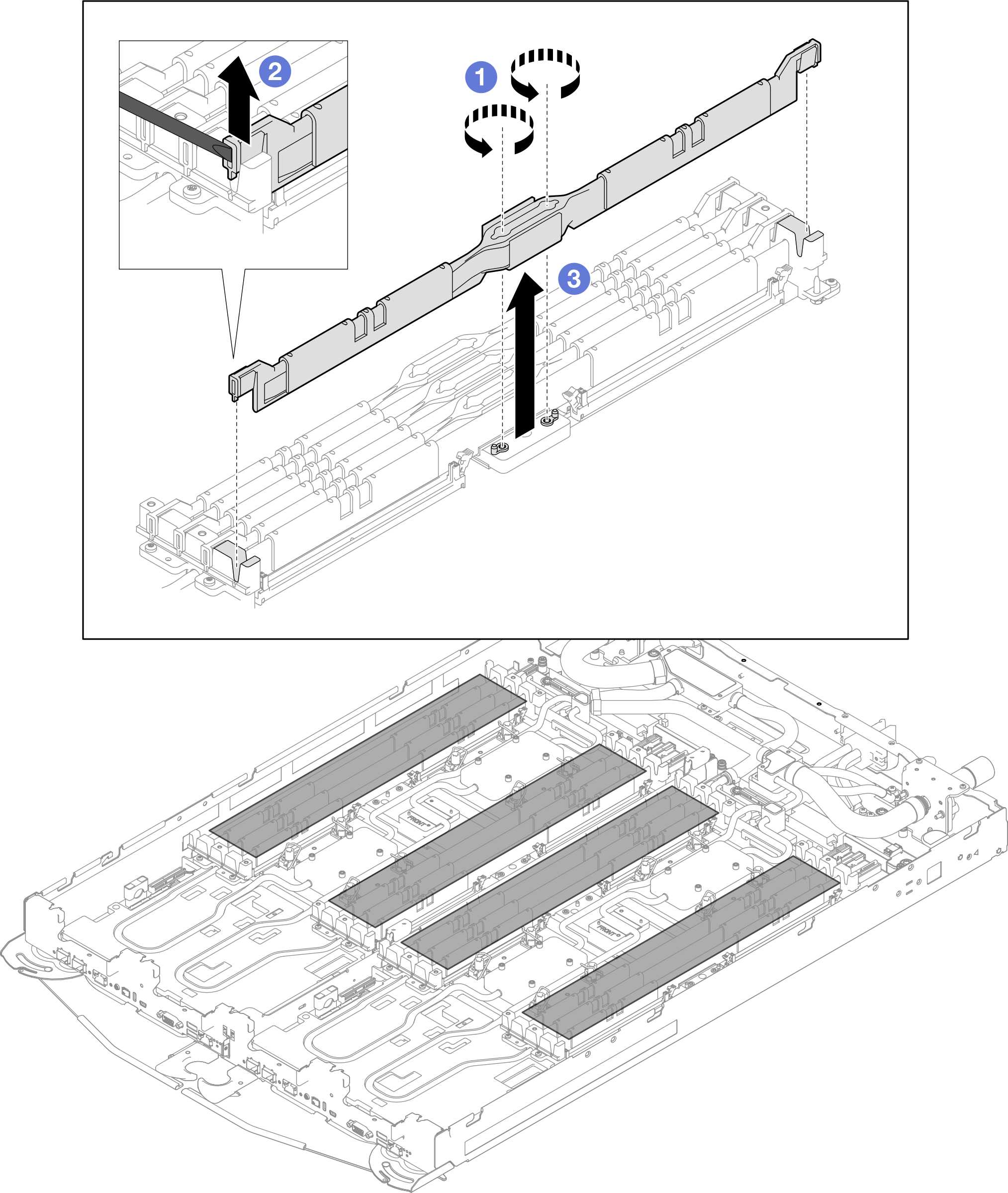

    图 1. 卸下 DIMM 冷却条

完成之后

如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
