卸下 ConnectX-7 NDR 400 适配器转接卡组合件

按以下信息卸下配备 ConnectX-7 NDR 400 适配器转接卡组合件。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下托盘。请参阅从机柜上卸下托盘。
   2. 卸下托盘外盖。请参阅卸下托盘外盖。
   3. 卸下横梁。请参阅卸下横梁。
   4. 对于共享 I/O 或插槽直连配置，请从主板上拔下线缆。请参阅内部线缆布放。
2. 从水循环模块上松开 ConnectX-7 NDR 400 转接卡组合件。
   1. 拧松转接卡组合件上的松不脱螺钉。
   2. 从转接卡架上标有 A 的螺钉孔中卸下三颗 T10 螺钉。

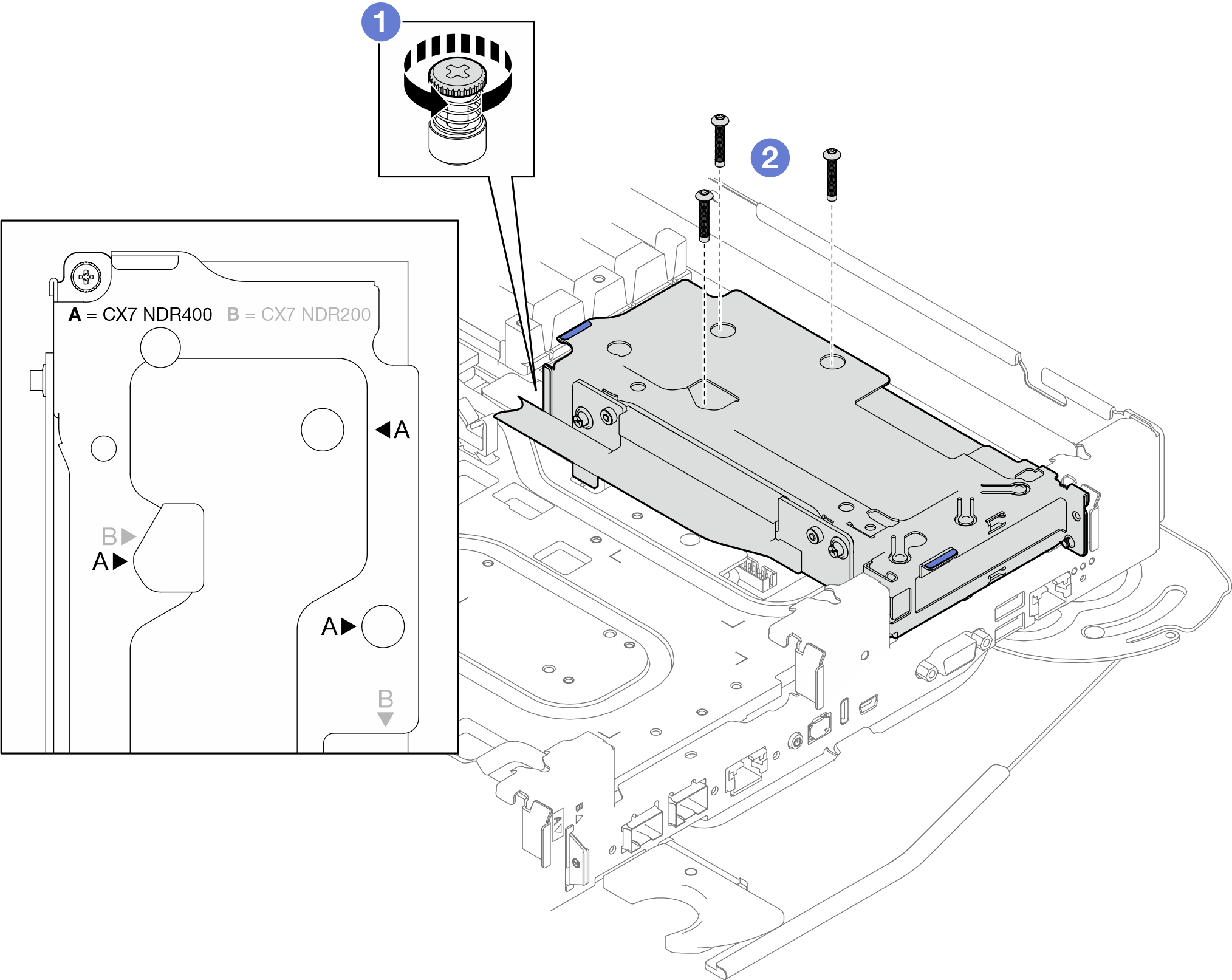

   图 1. 松开 ConnectX-7 400 转接卡组合件

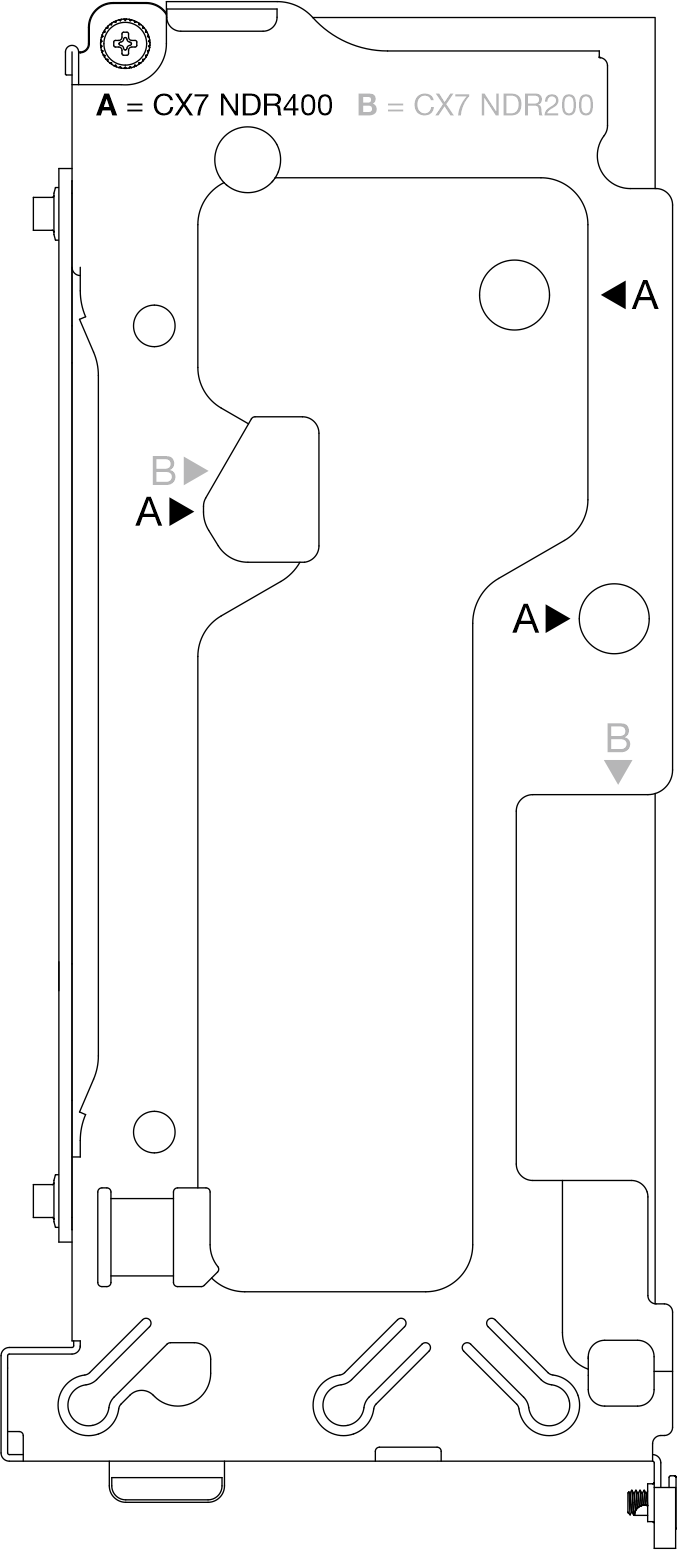

   图 2. 转接卡架上标有 A 的螺钉孔


3. 小心地抓住转接卡组合件的边缘，然后将其从节点中卸下。

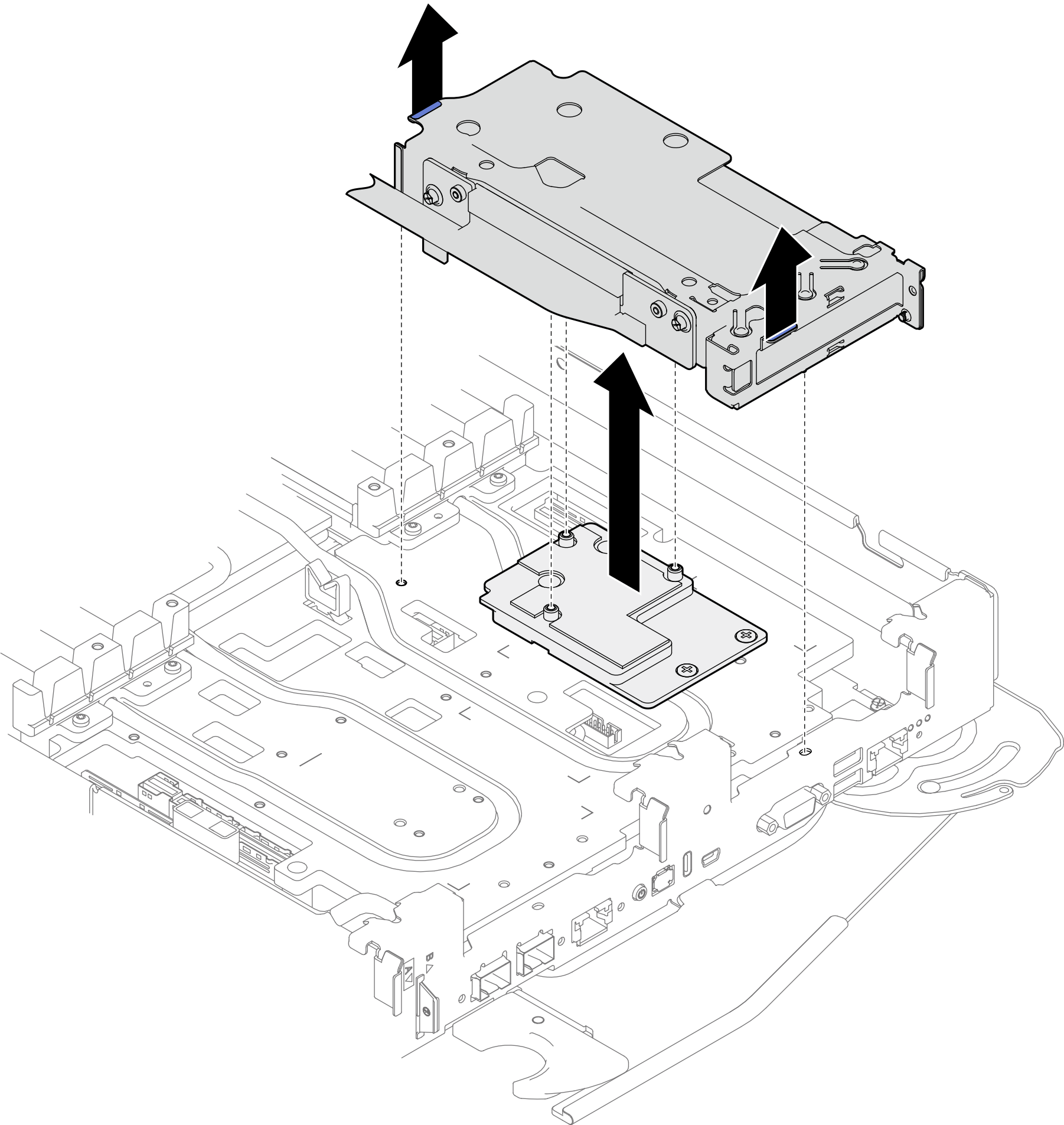

   图 3. 卸下 ConnectX-7 NDR 400 转接卡组合件


4. 如有必要，请卸下接口板。
   1. 卸下接口板上的四颗 PH1 螺钉。

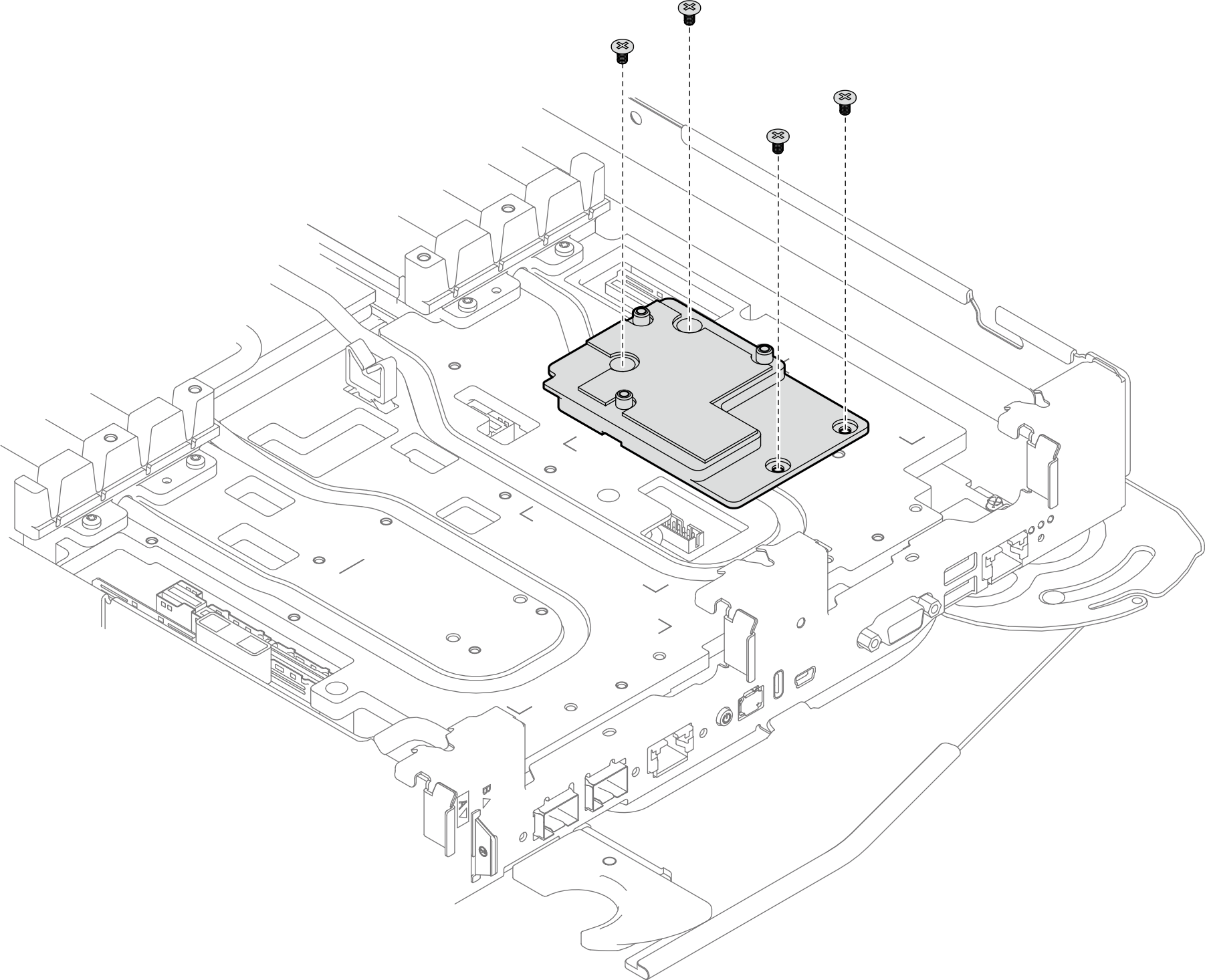

      图 4. 卸下 ConnectX-7 NDR 400 转接卡组合件接口板


   2. 用平头螺丝刀松开接口板。

      1. 接口板的底部有开口（下图中用黑色三角形标记），用于插入平头螺丝刀 — 请选择平头螺丝刀可以插入的开口。

      2. 将平头螺丝刀插入开口；然后轻轻旋转螺丝刀，将接口板从水循环模块冷却板上松开。

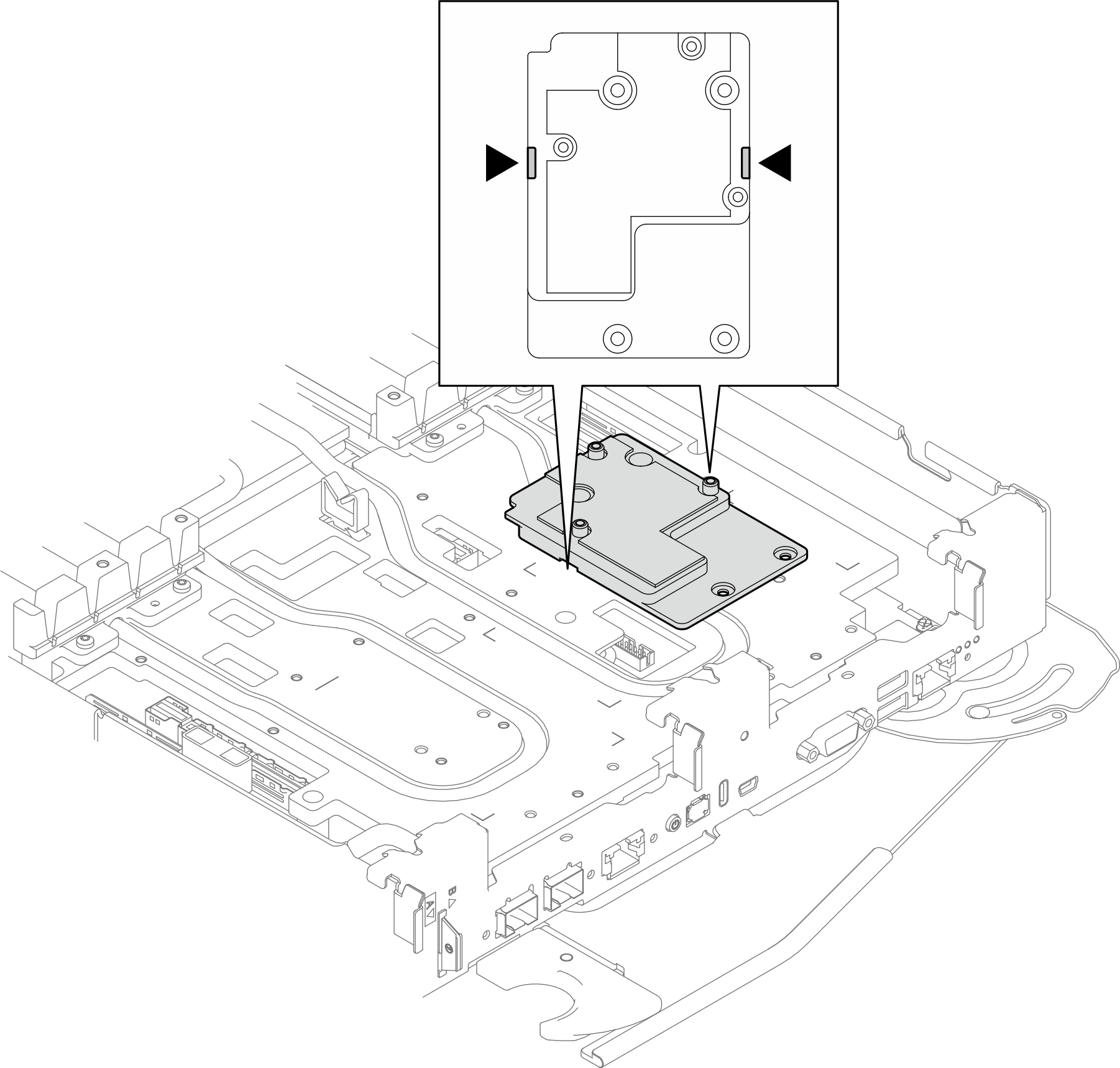

      图 5. ConnectX-7 NDR 400 转接卡组合件接口板底部的开口位置

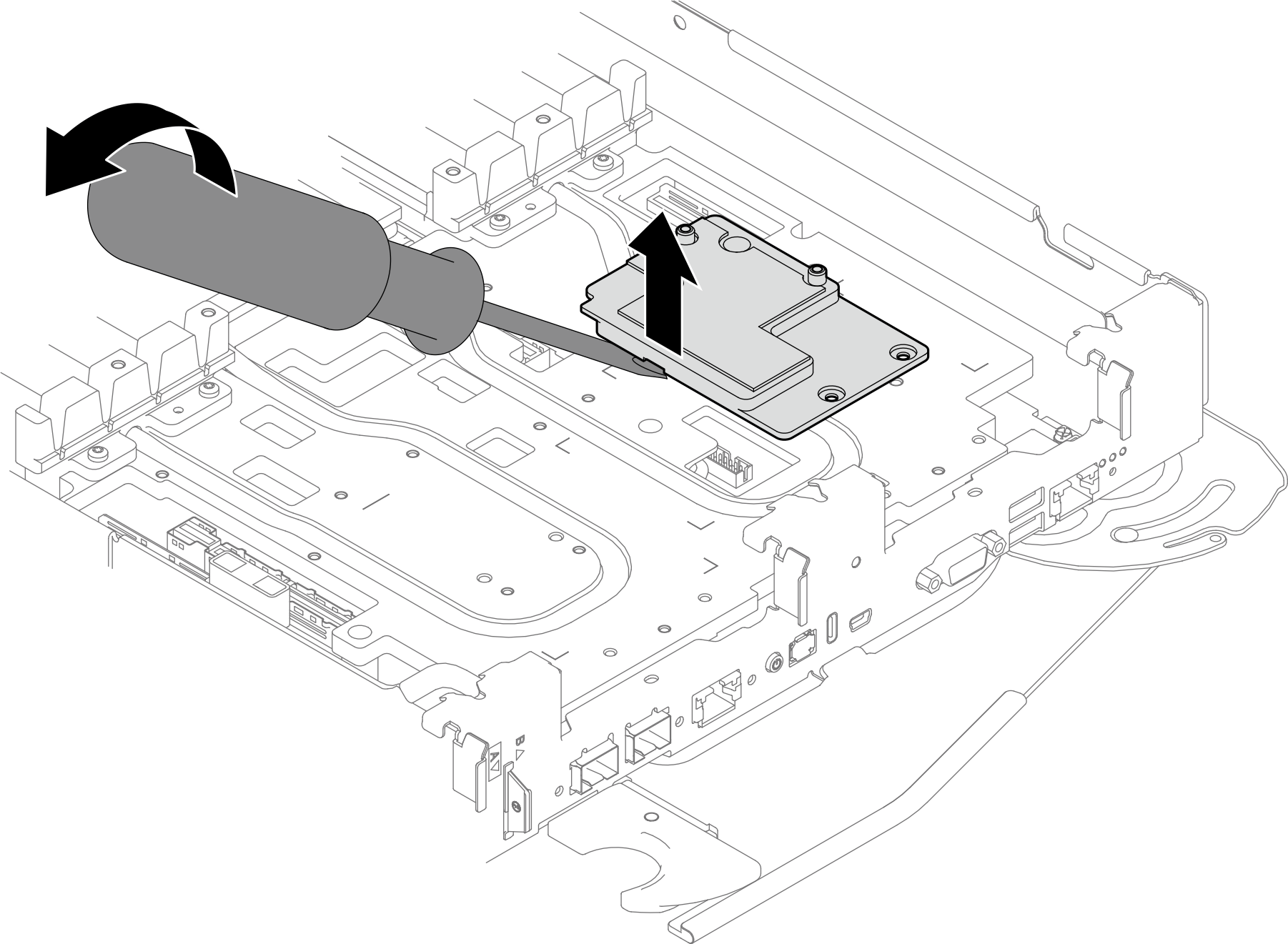

      图 6. 将接口板从水循环模块冷却板上松开


   3. 从托盘中卸下接口板。

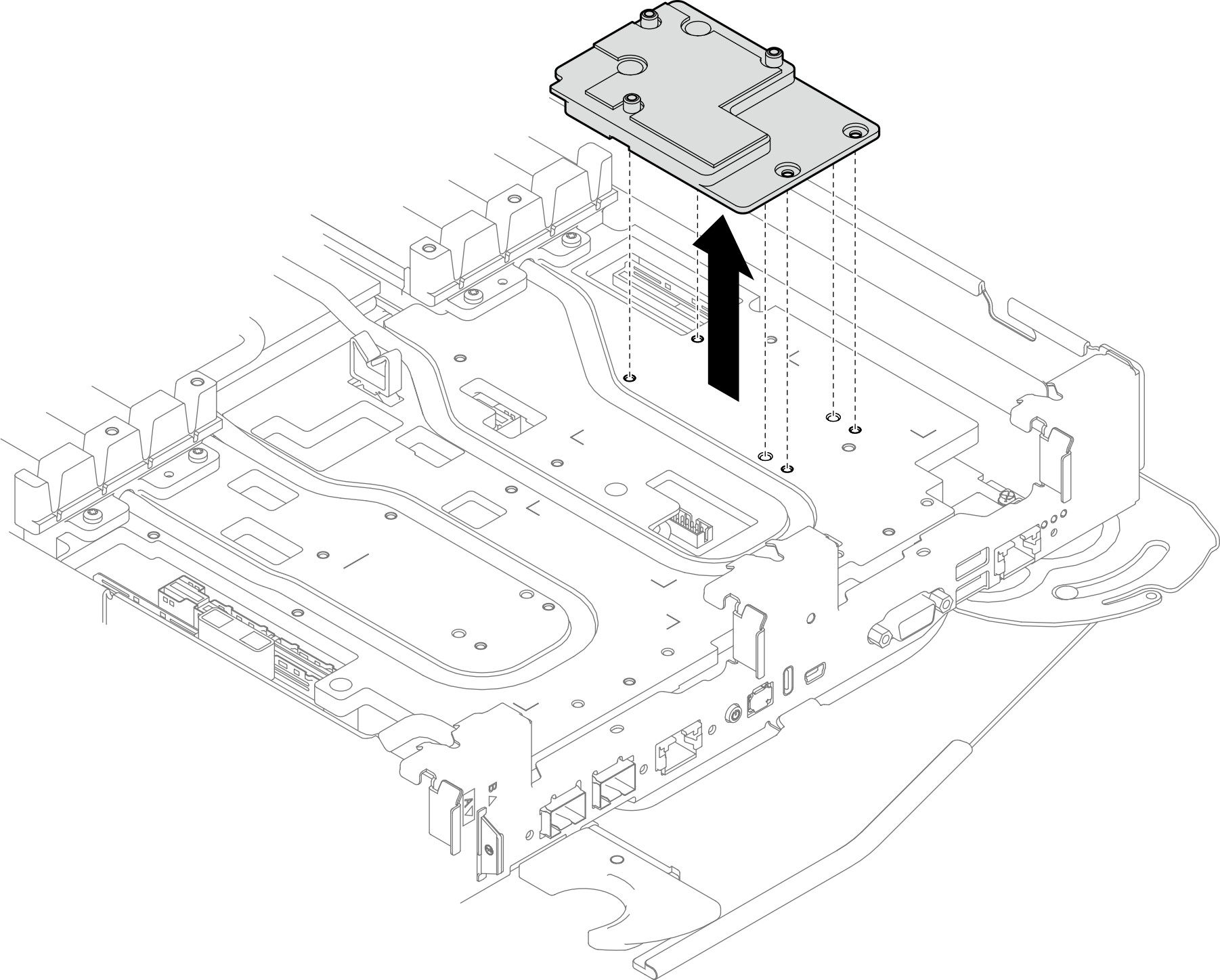

      图 7. 卸下接口板


5. 如果不安装转接卡架或硬盘仓，请安装空挡板填充件。
   图 8. 安装空挡板填充件
