Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400

Les informations suivantes vous indiquent comment retirer un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.

À propos de cette tâche

Outils requis
  • Tournevis pour vis T10 et PH1

  • Waterloop Miscellaneous Kit (SC750 V4) .

  • CX7 Gap Pad (SC750 V4)

  • CX7 Conduction Plate (si vous installez ConnectX-7 NDR 400 pour la première fois)

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez les traverses. Voir Retrait des traverses.
    4. Pour les configurations Socket Direct ou d’E-S partagées, débranchez le câble de la carte mère. Voir Cheminement interne des câbles.
  2. Détachez l’assemblage de cartes mezzanines ConnectX-7 NDR 400 de la boucle d’eau.
    1. Desserrez la vis imperdable de l’assemblage de cartes mezzanines.
    2. Retirez trois vis T10 des trous de vis marqués A sur le boîtier de carte mezzanine.

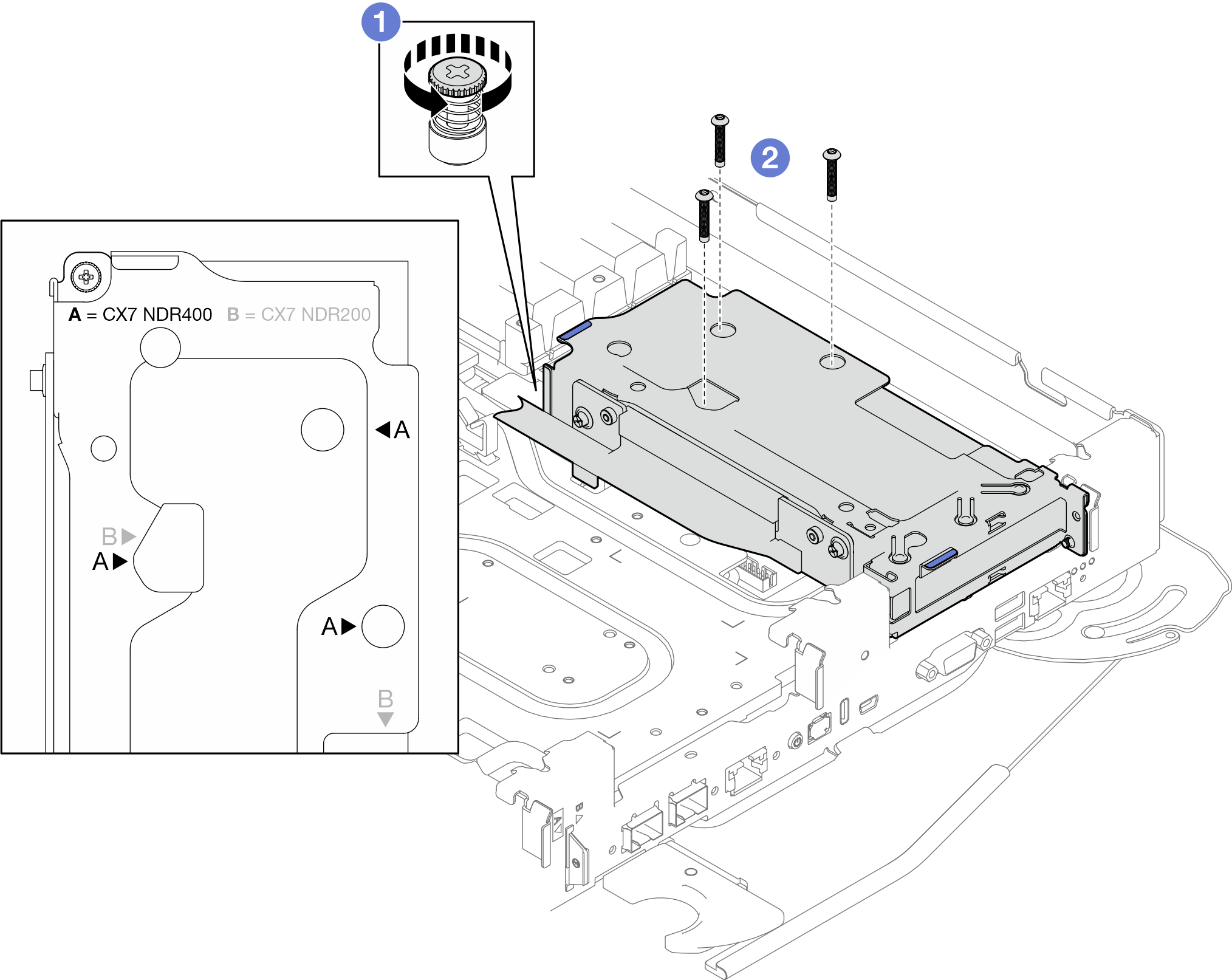

    Figure 1. Desserrage de l’assemblage de cartes mezzanines ConnectX-7 400

    Figure 2. Trous de vis marqués d’un A sur le boîtier de carte mezzanine

  3. Saisissez avec précaution l’assemblage de cartes mezzanines par ses bords et retirez-le du nœud.

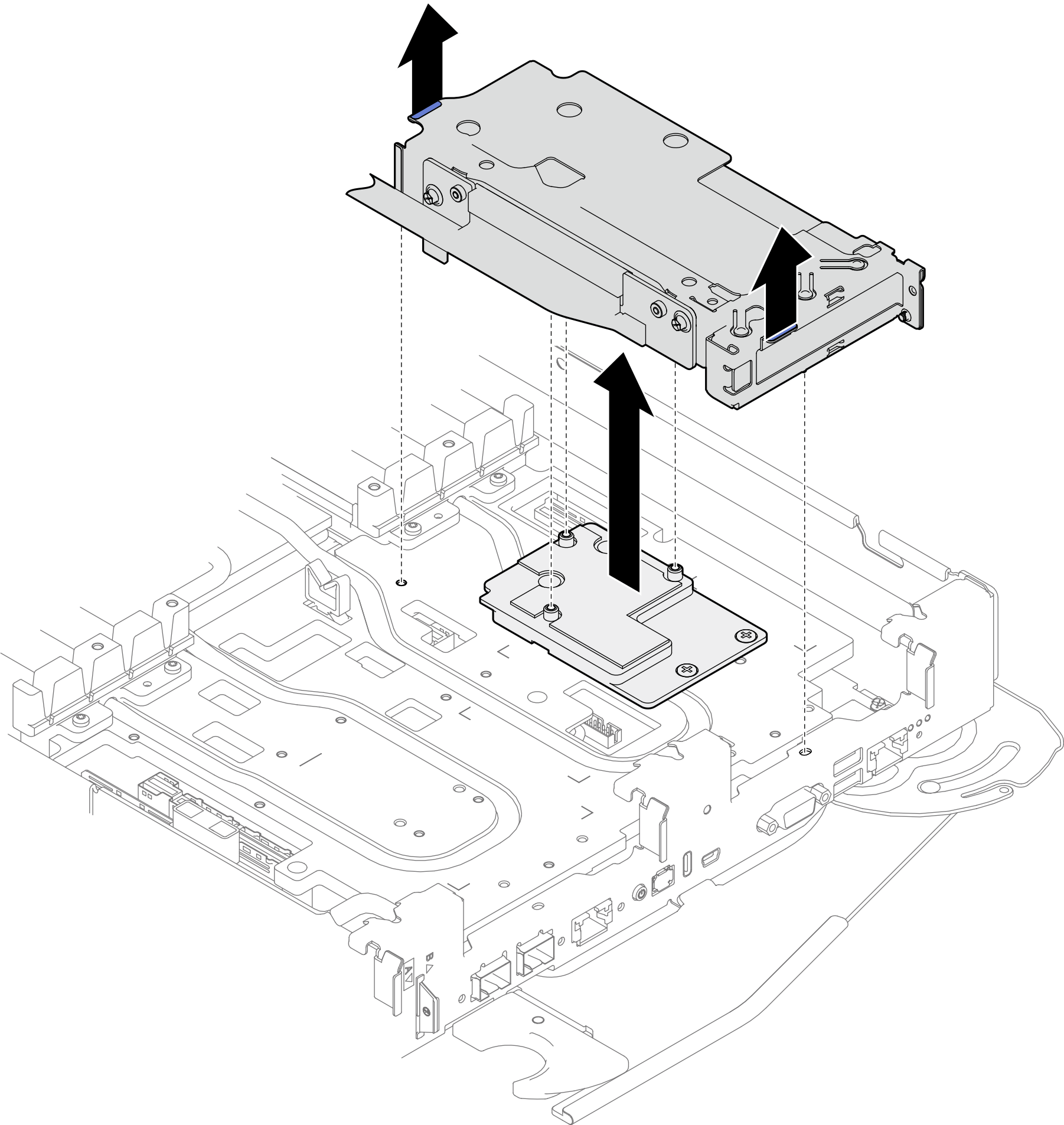

    Figure 3. Retrait de l’assemblage de cartes mezzanines ConnectX-7 NDR 400
    PCIe riser assembly removal
  4. Si nécessaire, retirez la plaque d’interface.
    1. Retirez les quatre vis PH1 de la plaque d’interface.
      Figure 4. Retrait de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-7 NDR 400
      Interface plate installation
    2. Dévissez la plaque d’interface à l’aide d’un tournevis à tête plate.
      1. Des ouvertures (marquées d’un triangle noir dans l’illustration ci-dessous) se situent sur la partie inférieure de la plaque d’interface pour insérer un tournevis à tête plate : choisissez celle qui est accessible pour le tournevis à tête plate.

      2. Insérez un tournevis à tête plate dans l’ouverture, puis tournez légèrement le tournevis pour libérer la plaque d’interface de la plaque froide de la boucle d’eau.

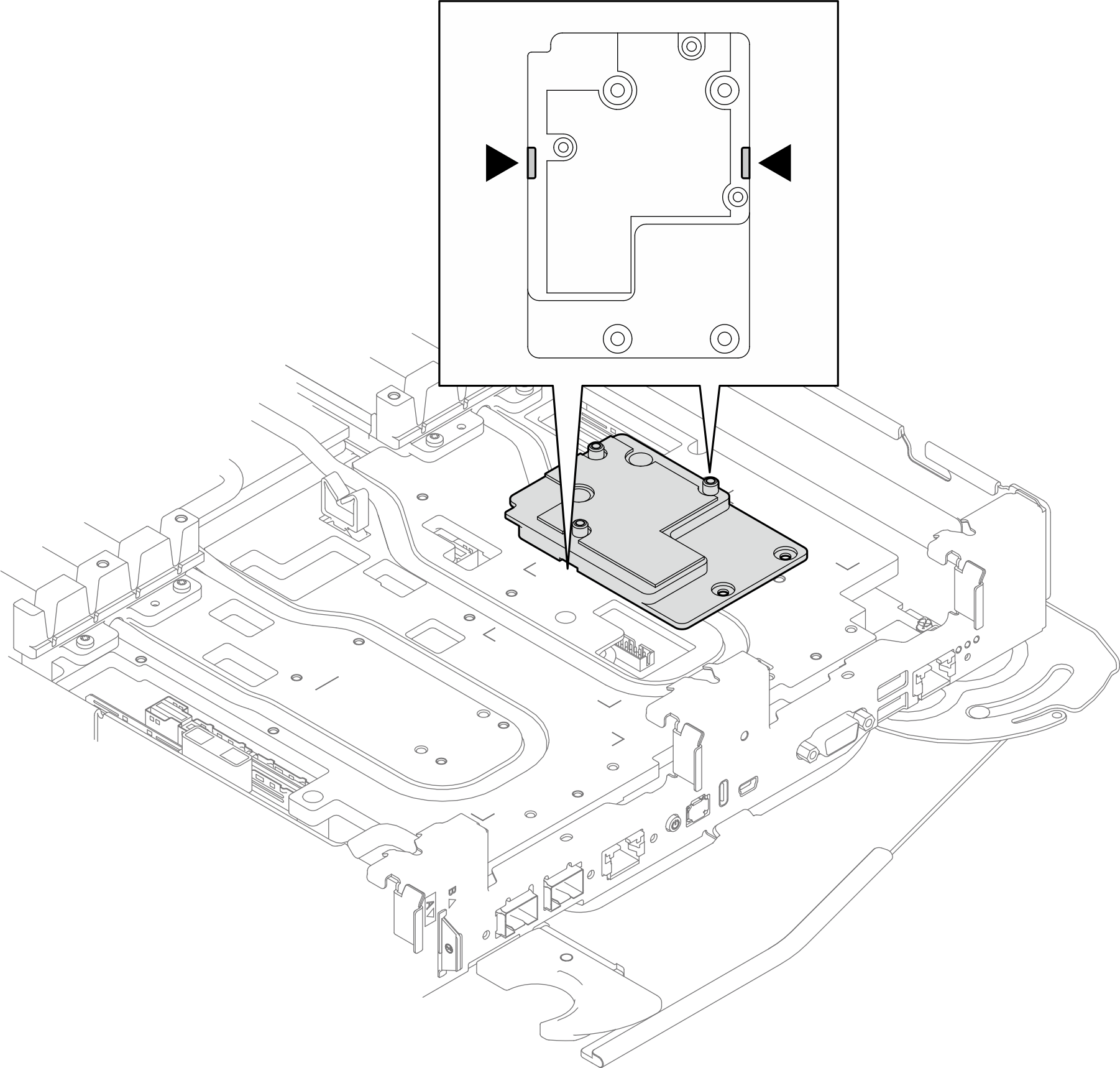

      Figure 5. Emplacements des ouvertures sur le côté inférieur de la plaque d’interface de l’assemblage de cartes mezzanines ConnectX-7 NDR 400
      Locations of openings on the bottom side of the interface plate

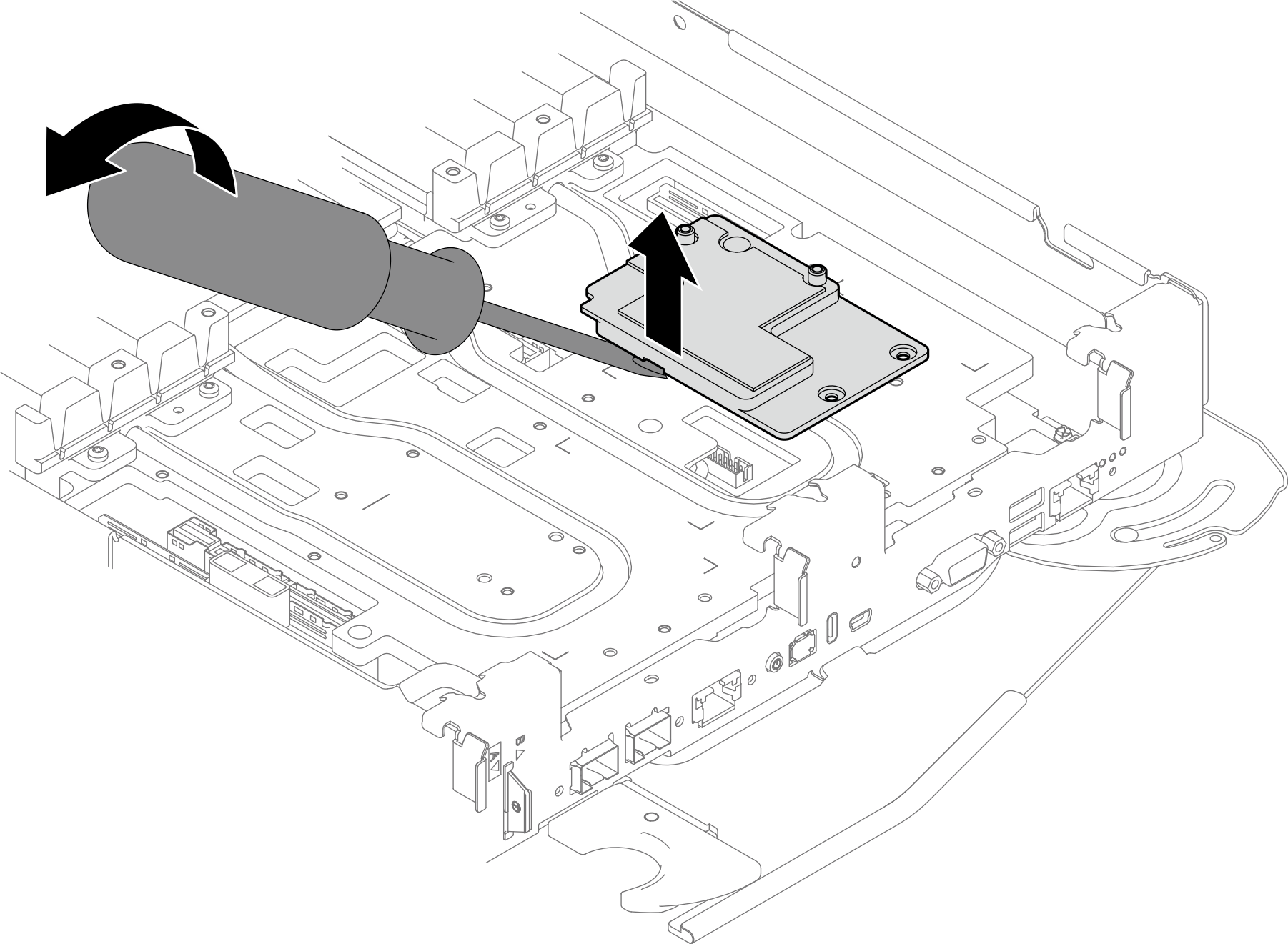

      Figure 6. Libération de la plaque d’interface de la plaque froide de la boucle d’eau
      Releasing the interface plate from water loop cold plate
    3. Retrait de la plaque d’interface du plateau.

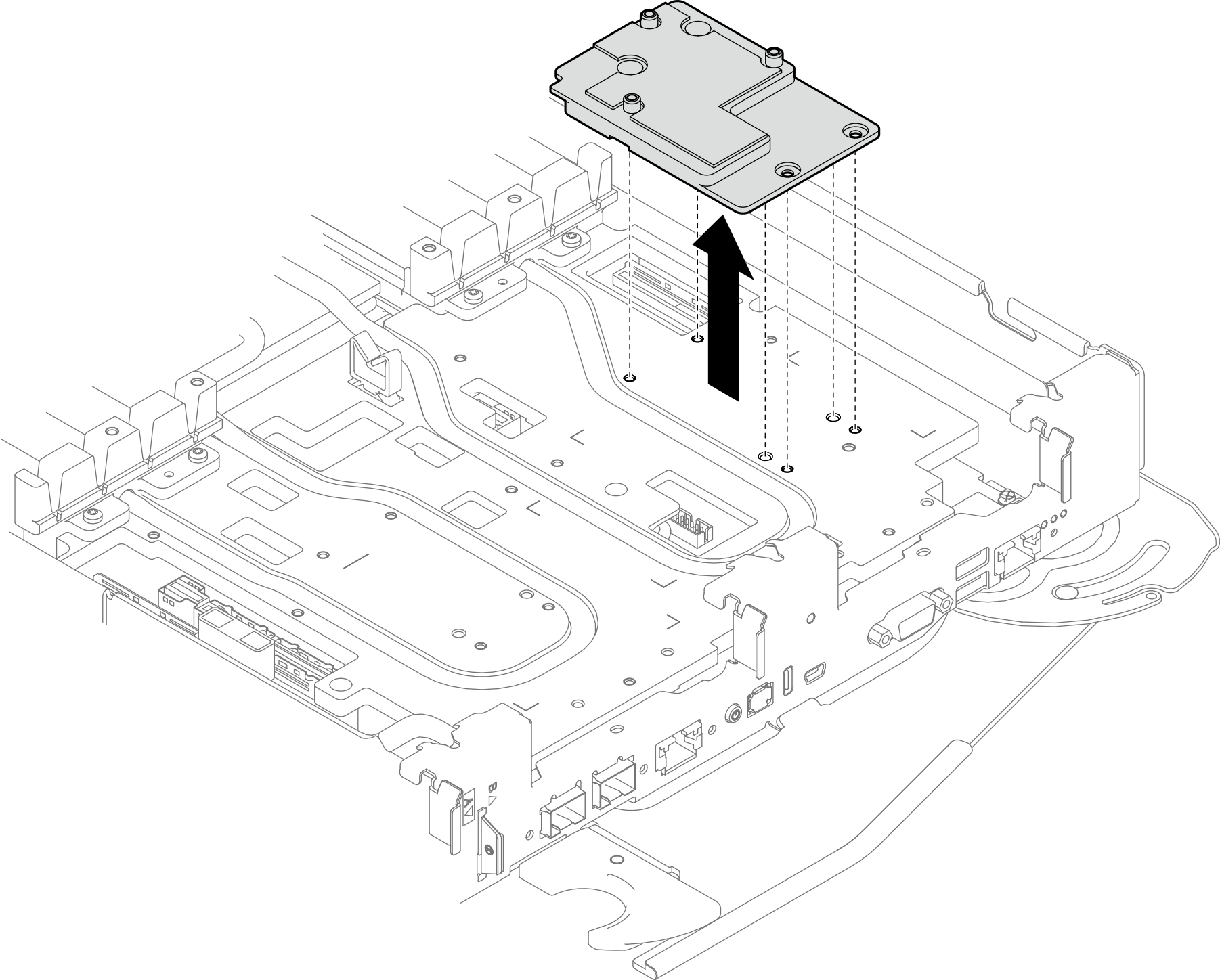

      Figure 7. Retrait de la plaque d’interface

  5. Si aucun boîtier de carte mezzanine ou boîtier d’unités de disque dur ne doit être installé, installez l’obturateur de panneau.
    Figure 8. Installation de l’obturateur de panneau
    Blank bezel filler removal
Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
