ConnectX-7 NDR 400-Adapterkartenbaugruppe entfernen

Verwenden Sie diese Informationen, um eine ConnectX-7 NDR 400-Adapterkartenbaugruppe zu entfernen.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.
   3. Entfernen Sie die Querstreben. Siehe Querstreben entfernen.
   4. Ziehen Sie bei gemeinsam genutzten oder Socket Direct-Konfigurationen das Kabel von der Systemplatine ab. Siehe Interne Kabelführung.
2. Lösen Sie die ConnectX-7 NDR 400-Adapterkartenbaugruppe vom Wasserkreislauf.
   1. Lösen Sie die unverlierbare Schraube an der Adapterkartenbaugruppe.
   2. Entfernen Sie drei T10-Schrauben aus den mit A gekennzeichneten Schraubenlöchern am Adapterrahmen.

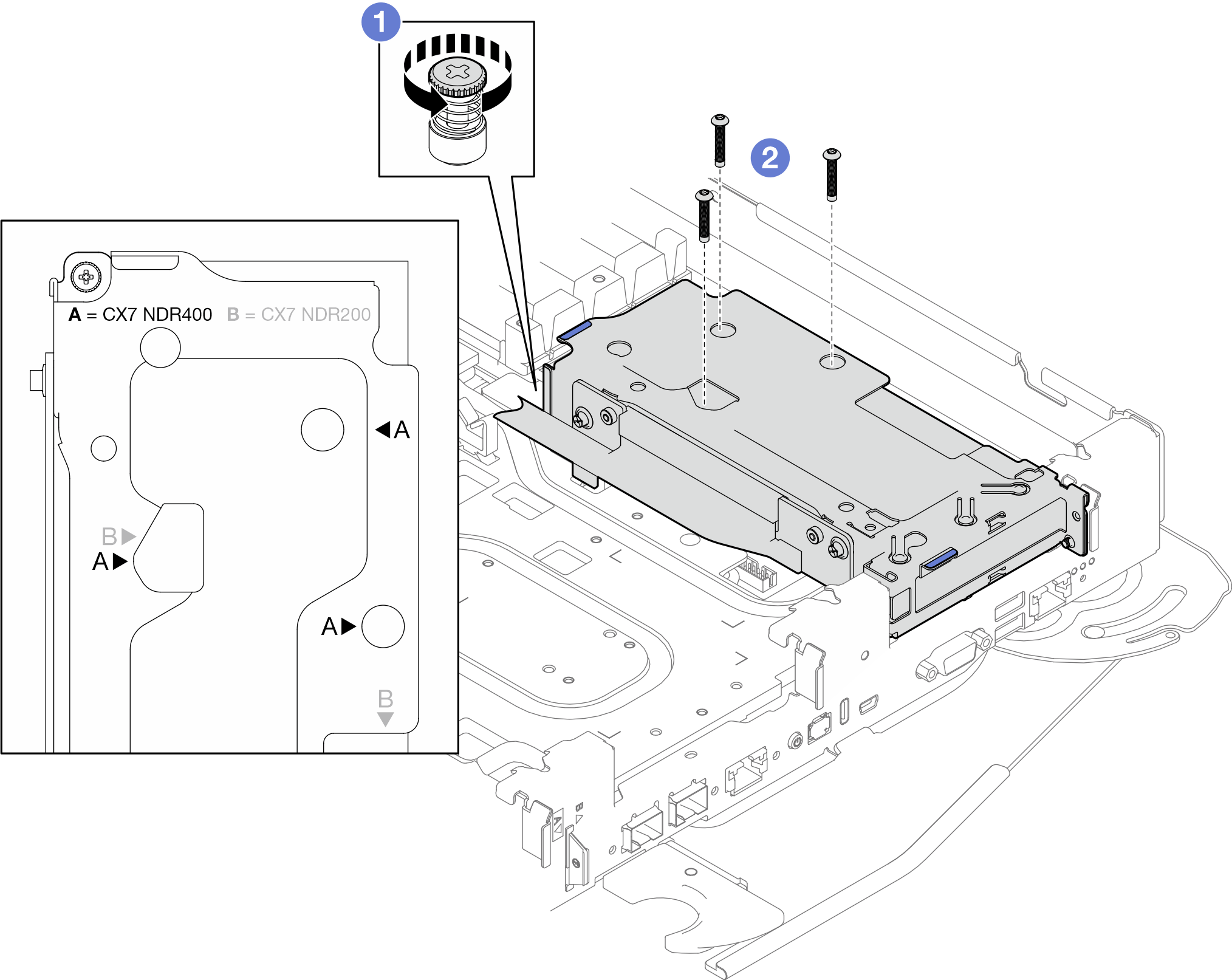

   Abbildung 1. Lösen der ConnectX-7 400-Adapterbaugruppe

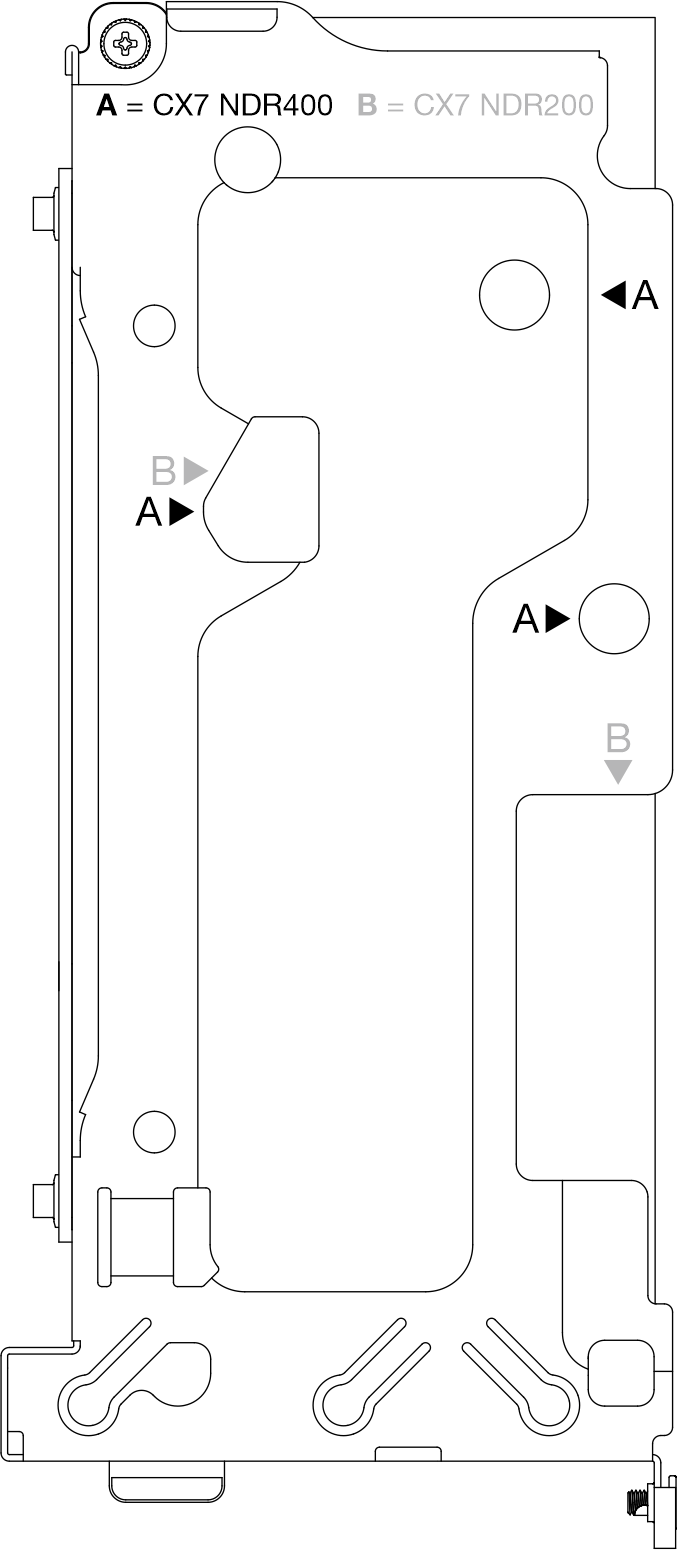

   Abbildung 2. Mit A gekennzeichnete Schraubenlöcher am Adapterrahmen


3. Fassen Sie die Adapterkartenbaugruppe vorsichtig an den Kanten an und entfernen Sie sie aus dem Knoten.

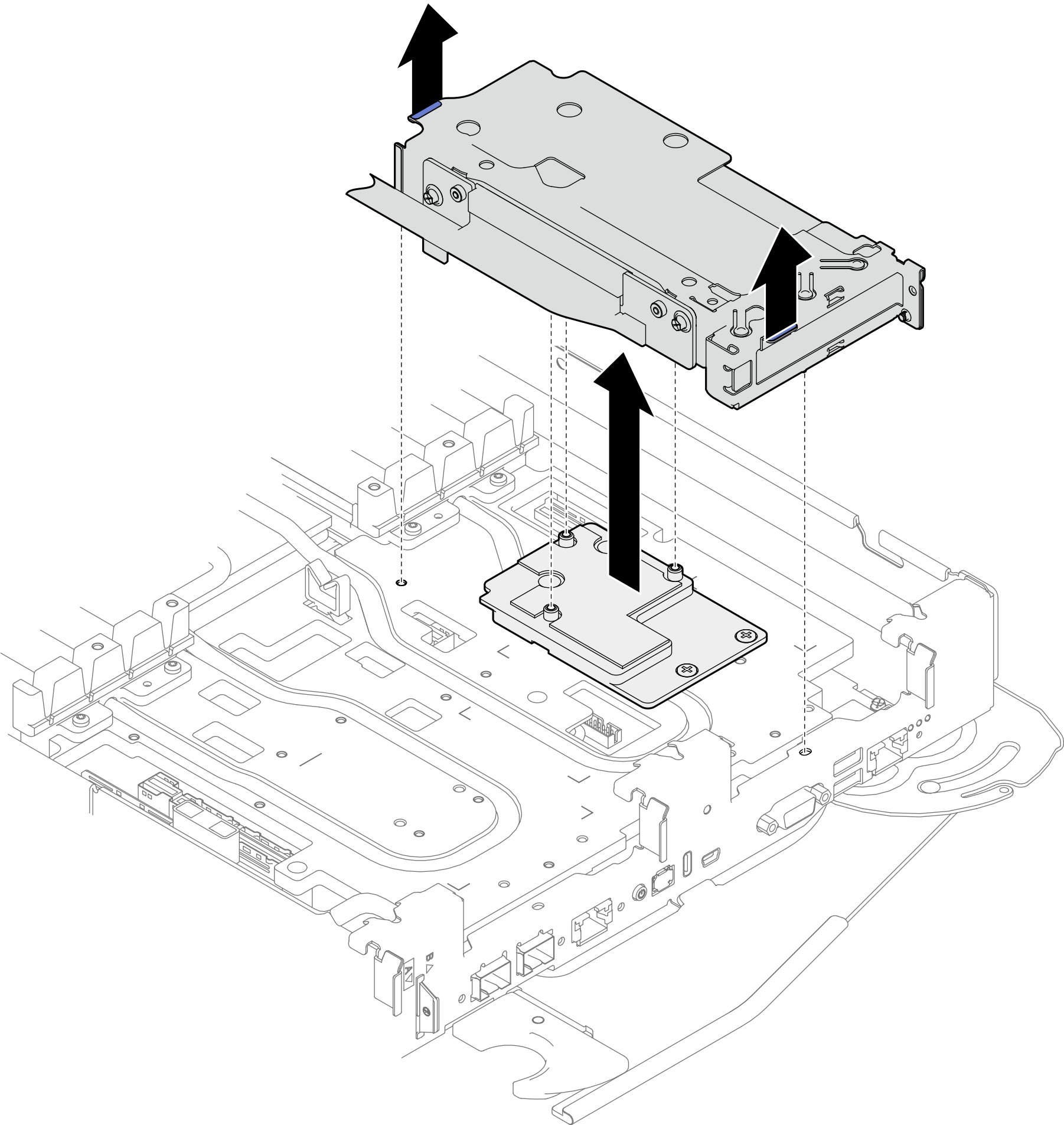

   Abbildung 3. Entfernen der ConnectX-7 NDR 400-Adapterkartenbaugruppe


4. Falls erforderlich, entfernen Sie die Schnittstellenplatte.
   1. Entfernen Sie die vier PH1-Schrauben von der Schnittstellenplatte.

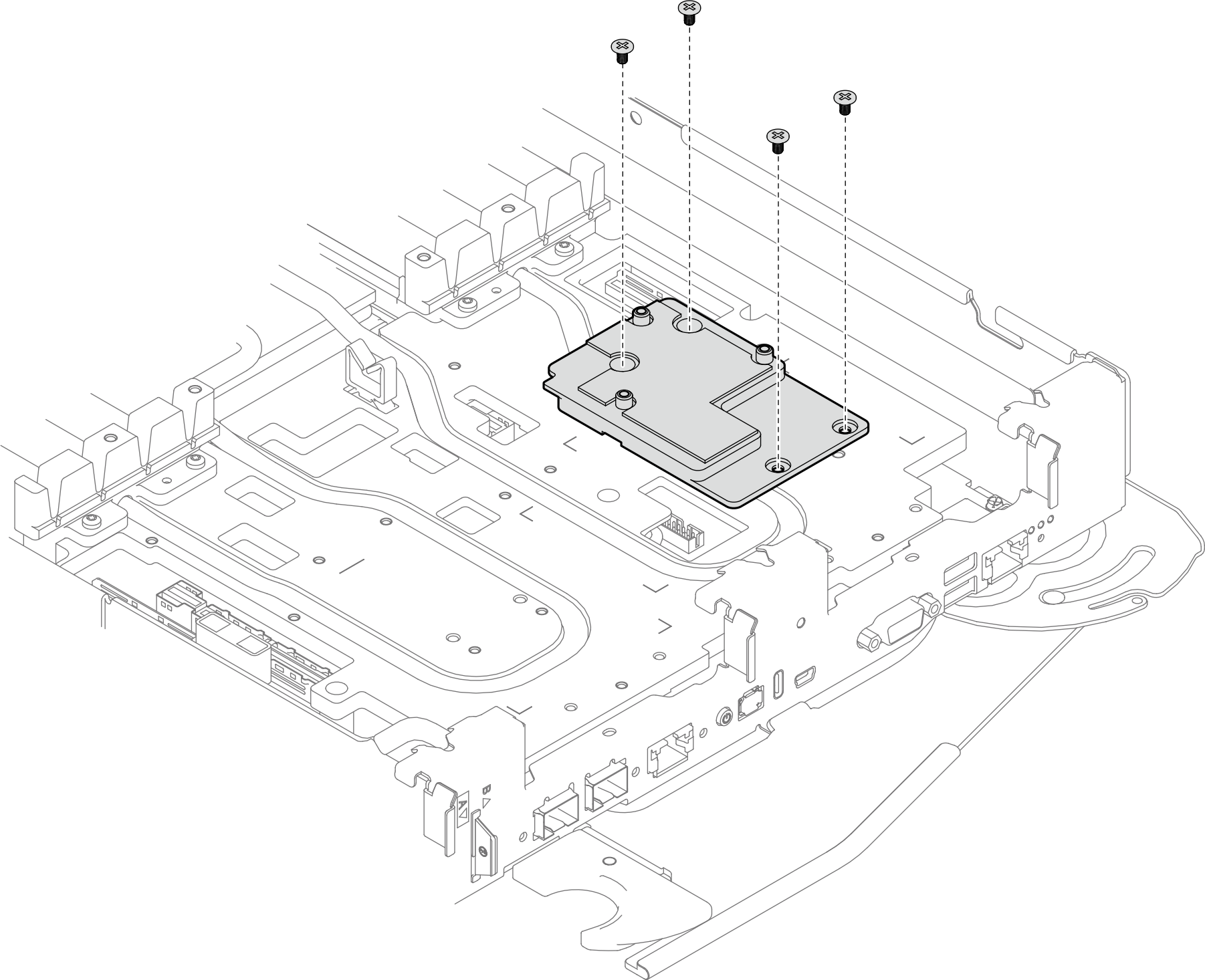

      Abbildung 4. Entfernen der Schnittstellenplatte der ConnectX-7 NDR 400-Adapterkartenbaugruppe


   2. Lösen Sie die Schnittstellenplatte mit einem Schlitzschraubendreher.

      1. An der Unterseite der Schnittstellenplatte befinden sich Öffnungen (in der Abbildung unten mit schwarzen Dreiecken gekennzeichnet) zum Einsetzen eines Schlitzschraubendrehers. Wählen Sie die Öffnung aus, die mit einem Schlitzschraubendreher zugänglich ist.

      2. Setzen Sie einen Schlitzschraubendreher in die Öffnung ein. Drehen Sie den Schlitzschraubendreher dann leicht, um die Schnittstellenplatte von der Kühlplatte des Wasserkreislaufs zu lösen.

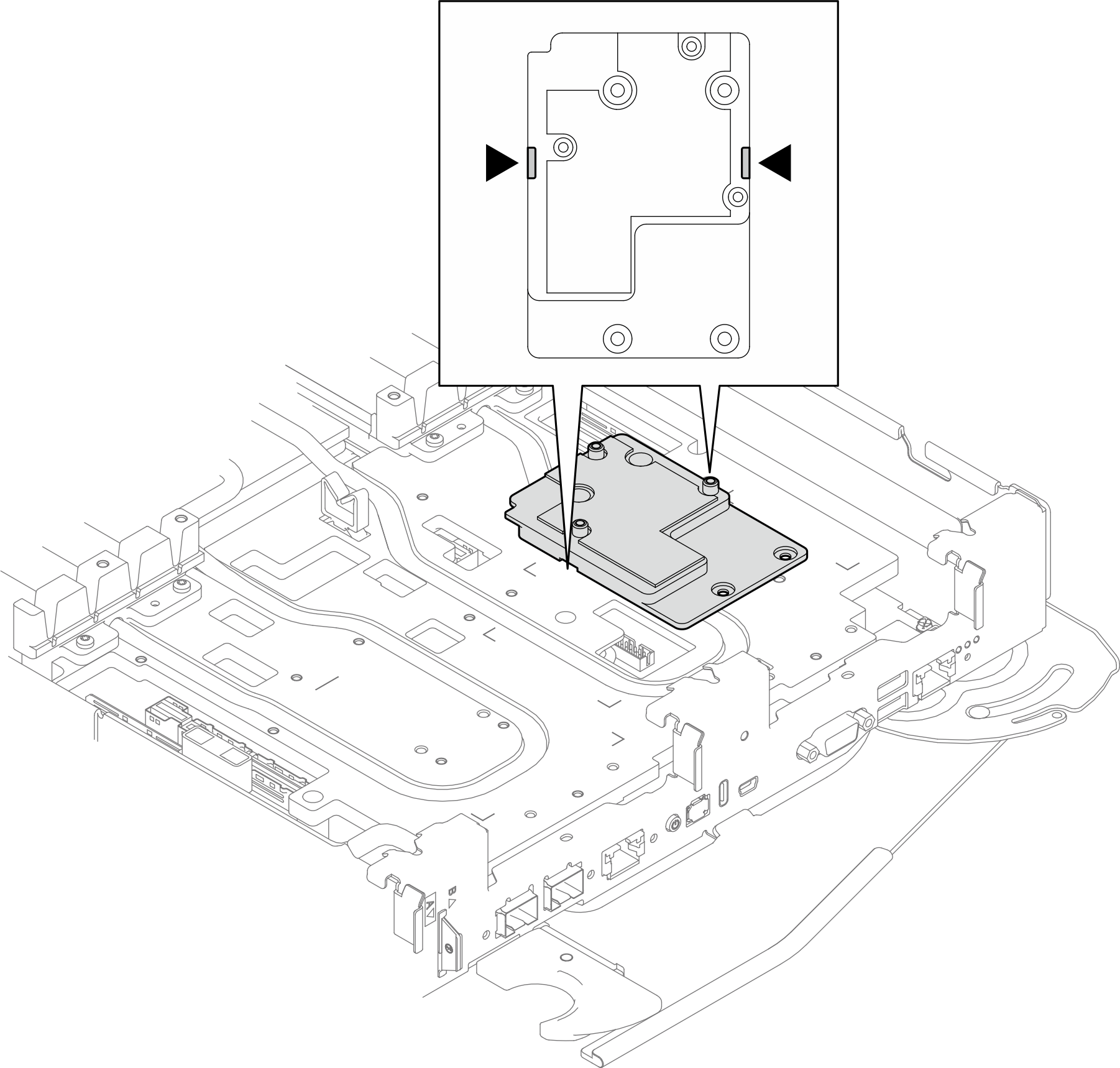

      Abbildung 5. Positionen der Öffnungen an der Unterseite der Schnittstellenplatte der ConnectX-7 NDR 400-Adapterkartenbaugruppe

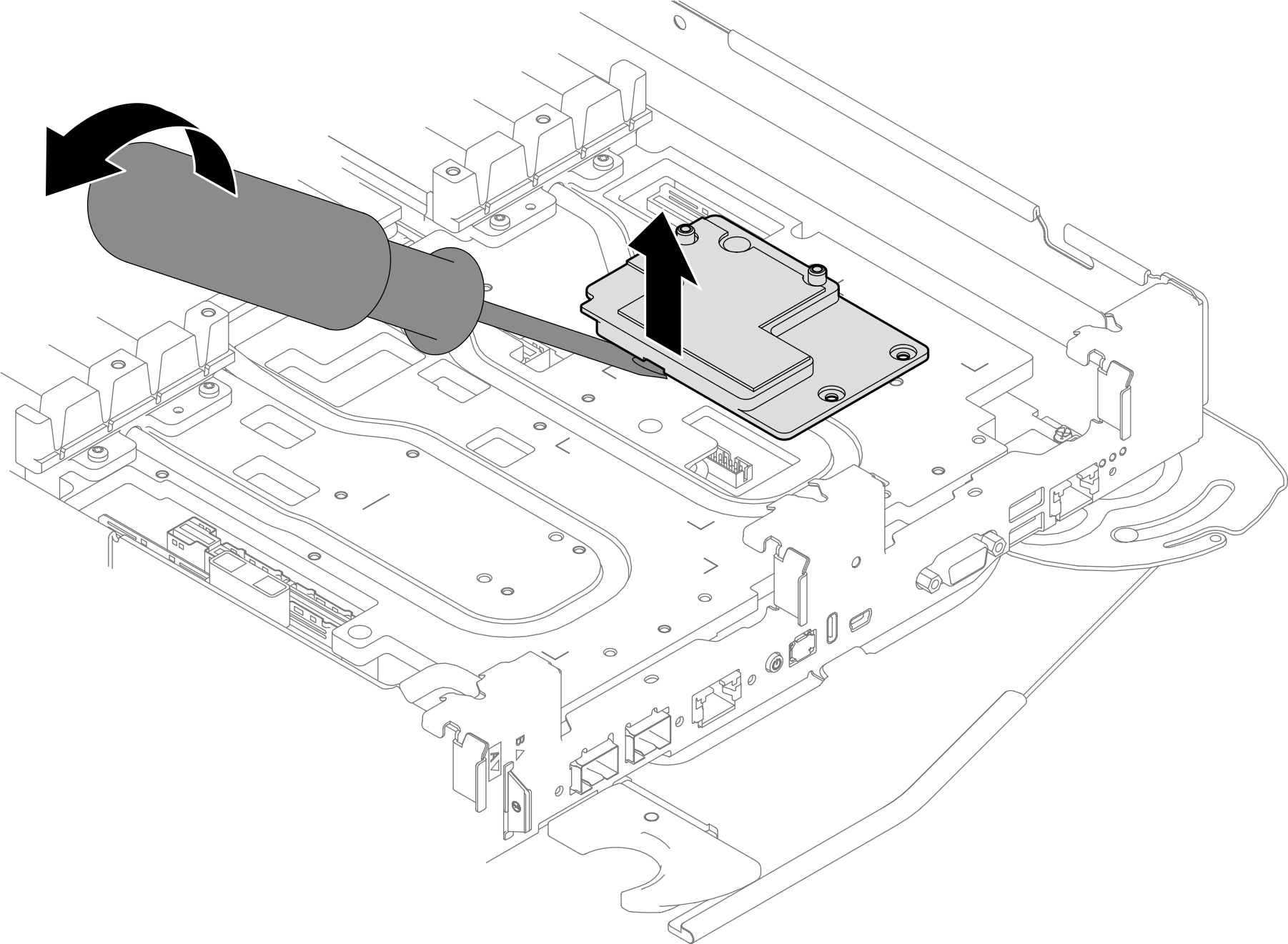

      Abbildung 6. Lösen der Schnittstellenplatte von der Kühlplatte des Wasserkreislaufs


   3. Entfernen Sie die Schnittstellenplatte vom Einbaurahmen.

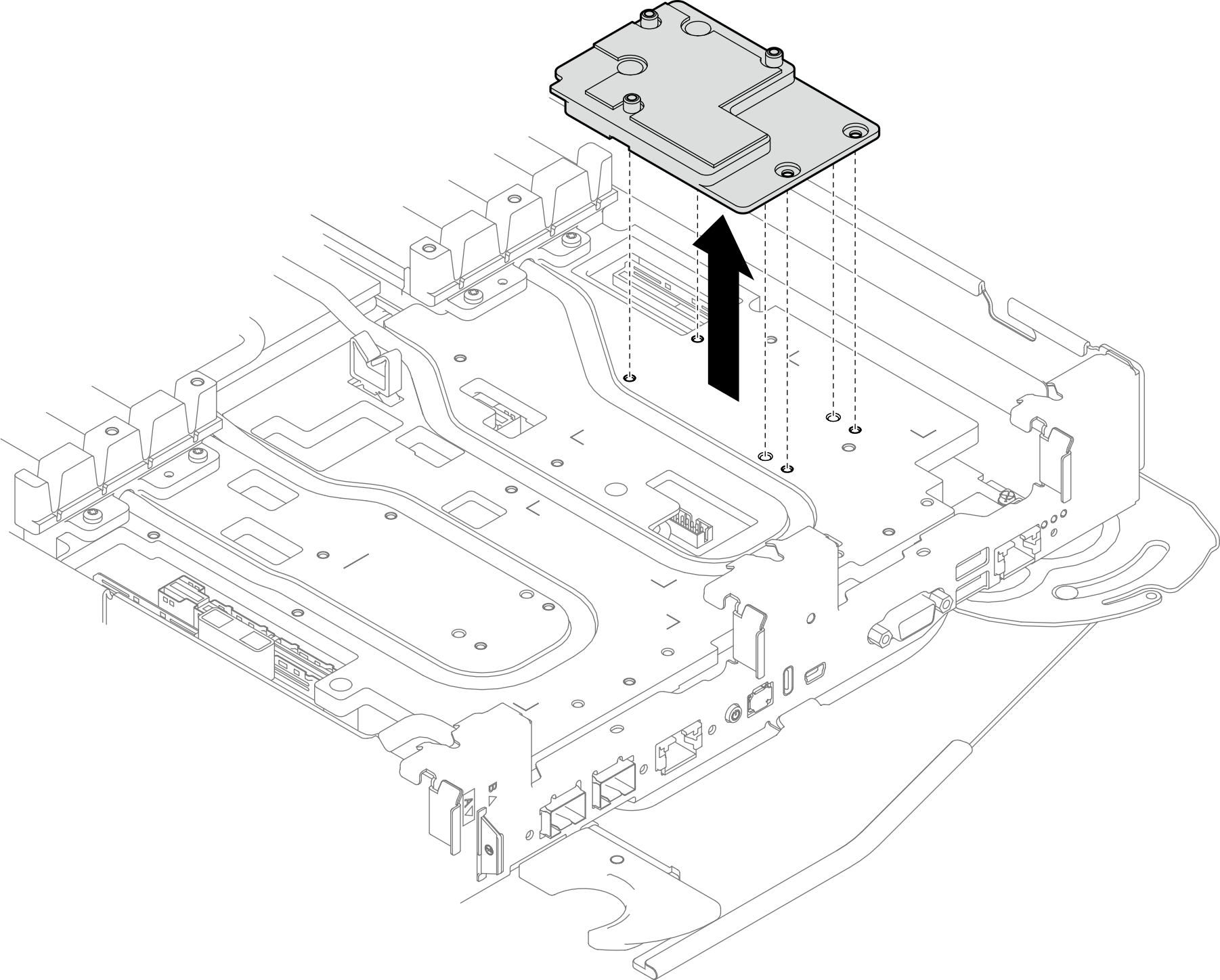

      Abbildung 7. Entfernen der Schnittstellenplatte


5. Wenn kein Adapterrahmen oder keine Laufwerkhalterung installiert werden soll, installieren Sie die Abdeckung der Frontblende.
   Abbildung 8. Installieren der Abdeckung der Frontblende
