Retrait d’une barre de refroidissement DIMM

Les informations suivantes vous indiquent comment retirer une barre de refroidissement DIMM.

À propos de cette tâche

Outils requis

  • Tournevis pour vis T10

  • Storage Gap Pad Kit (SC750 V4) et Storage Gap Pad Kit (SC750 V4) , si l’unité avant E3.S est installée.

  • CX7 Gap Pad (SC750 V4) , si un adaptateur ConnectX-7 NDR 200 est installé.

  • CX7 Conduction Plate , si un adaptateur ConnectX-7 NDR 400 est installé.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
    3. Retirez l’ensemble DIMM. Voir Retrait d’un ensemble DIMM.
    4. Retirez les modules de mémoire qui nécessitent un refroidissement de deux côtés. Voir Retrait d’un module de mémoire (refroidissement des deux côtés).
    5. Retirez les traverses. Voir Retrait des traverses.
    6. Retirez le boîtier d’unités de disque dur E3.s avant. Voir Retrait d’un assemblage de boîtier d’unités de disque dur avant E3.S.
    7. Retirez l’assemblage de cartes mezzanines d’adaptateur PCIe. Voir Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 200 ou Retrait d’un assemblage de cartes mezzanines d’adaptateur ConnectX-7 NDR 400.
  2. Retirez la barre de refroidissement DIMM. Veillez à retirer toutes les barres de refroidissement DIMM de la boucle d’eau.
    1. Retirez deux vis T10 de la barre de refroidissement.
    2. Insérez un tournevis à tête plate dans les fentes situées aux extrémités de la barre de refroidissement ; soulevez ensuite légèrement le tournevis pour détacher la barre de refroidissement de la boucle d’eau.
    3. Retirez la barre de refroidissement de la boucle d’eau.
    Avertissement
    Pour retirer la boucle d’eau, veillez à retirer toutes les barres de refroidissement DIMM (16 par plateau) de la boucle d’eau.

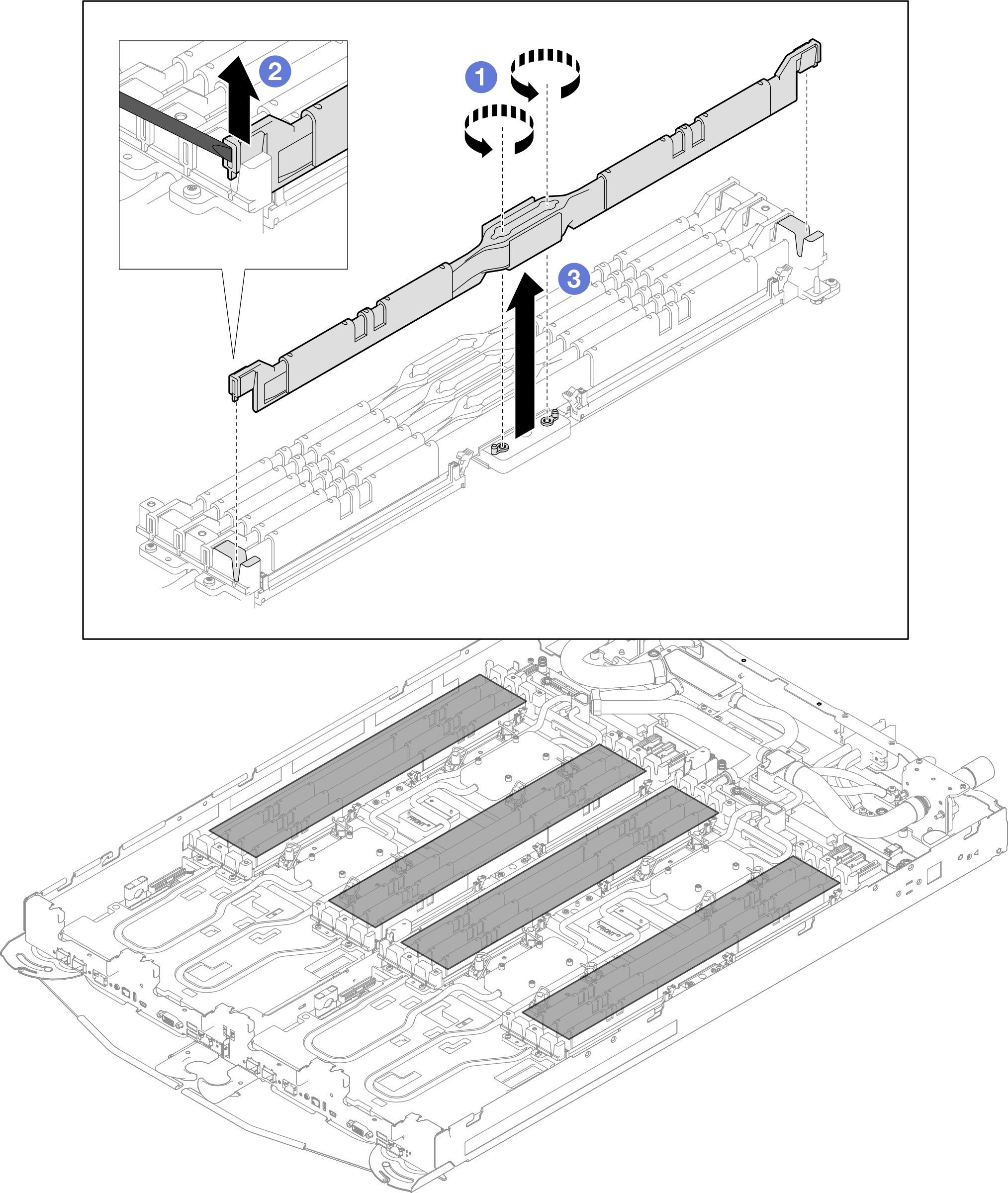

    Figure 1. Retrait des barres de refroidissement DIMM

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
