Retrait d’un ensemble DIMM

Les informations suivantes vous indiquent comment retirer un ensemble DIMM.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez hors tension le plateau DWC correspondant sur lequel vous allez exécuter la tâche.

  • Débranchez tous les câbles externes du boîtier.

  • Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.

Remarque

Il se peut que la figure suivante ne corresponde pas exactement à votre configuration matérielle, mais la méthode d’installation est identique.

Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Préparez-vous en vue de cette tâche.
    1. Retirez le plateau du boîtier. Voir Retrait d’un plateau du boîtier.
    2. Retirez le cache du plateau. Voir Retrait d'un cache de plateau.
  2. Retirez l’outil du module de mémoire fixé à l’ensemble DIMM.
    Remarque
    Il est recommandé d’utiliser l’outil du module de mémoire, car l’espace est restreint en raison de la présence des tuyaux de la boucle d’eau dans la section de la mémoire.

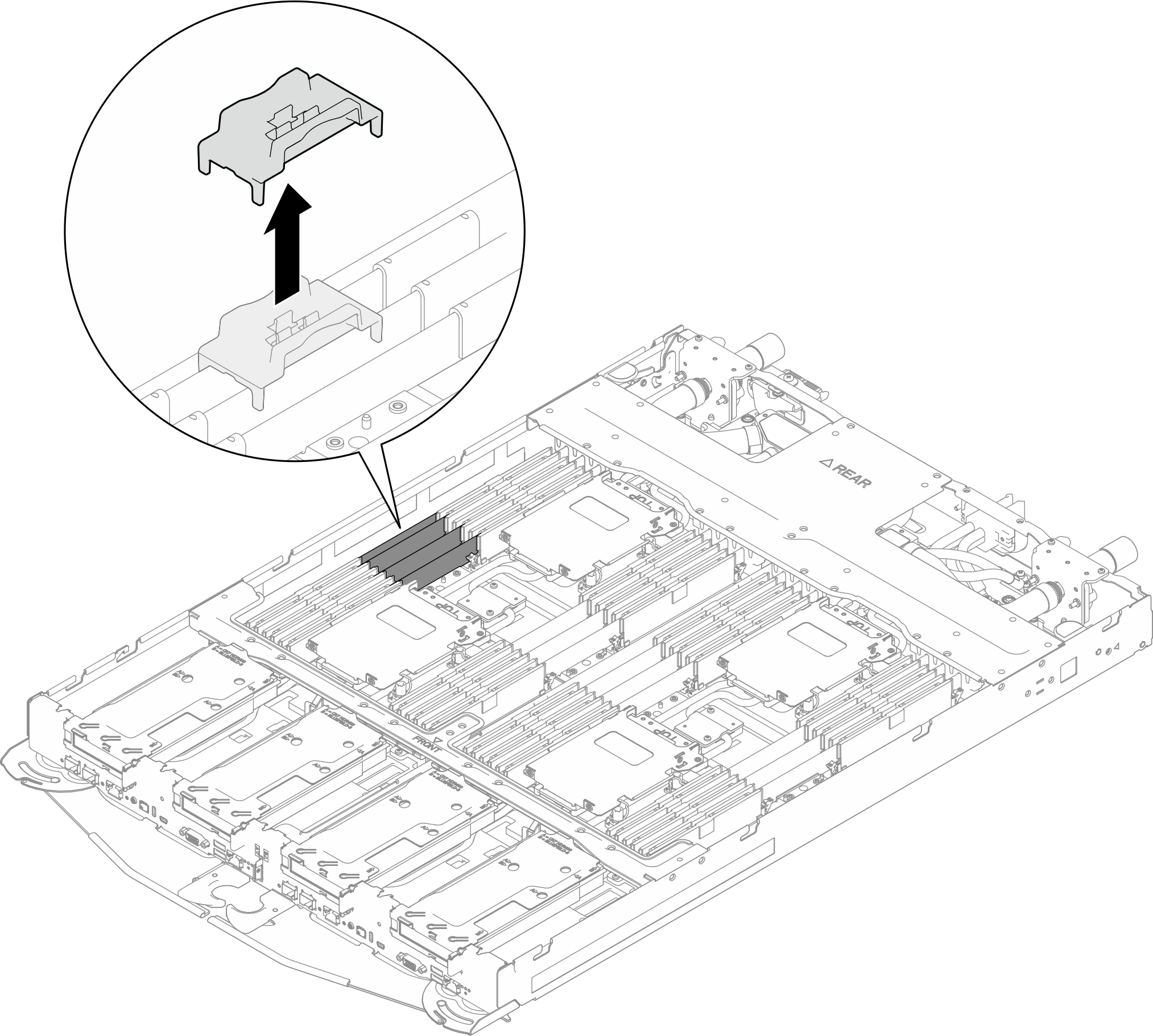

    Figure 1. Retrait de l’outil du module de mémoire

  3. Tenez délicatement l’ensemble DIMM et retirez-le du châssis.

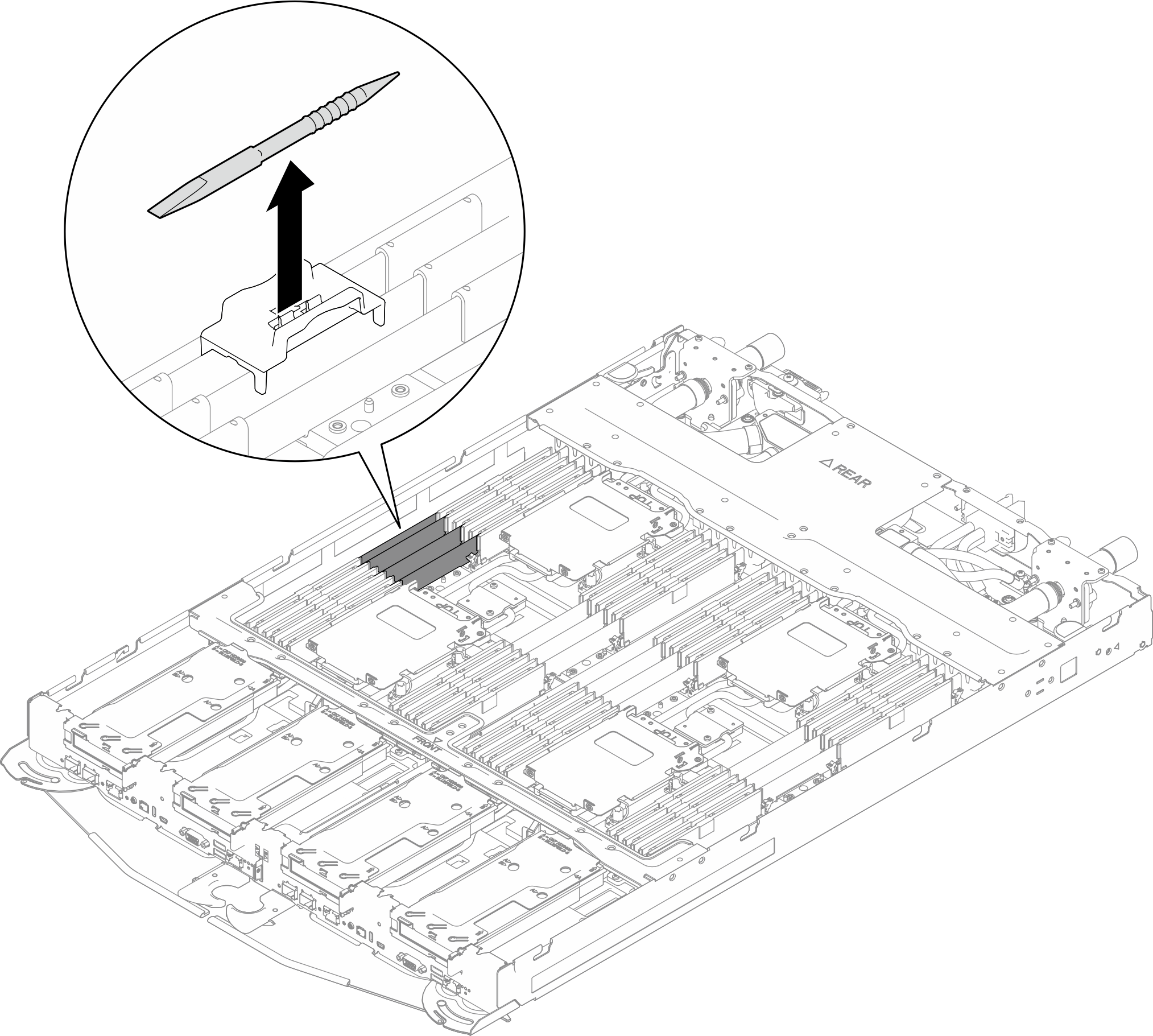

    Figure 2. Retrait d’un ensemble DIMM

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
